Замена кабеля передней камеры и датчиков iPhone 5s

Прежде чем продолжить, разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта Pentalobe 3.9 мм по обе стороны от разъёма Lightning.

Если стекло экрана треснуло, закрепите его лентой, чтобы предотвратить дальнейшее разрушение и избежать травм при ремонте.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы уберечь глаза от возможных отлетевших осколков стекла во время ремонта.

В следующих шагах вы будете поднимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластикового ободка с металлическими защёлками.

Независимо от используемого инструмента, необходимо поднимать весь дисплей целиком.

Если стекло начинает отделяться от пластика, как показано на первой картинке, вставьте пластиковый инструмент для вскрытия между пластиковой рамкой и металлическим корпусом телефона, чтобы отжать металлические защёлки от корпуса.

Если вы собираете телефон с разъединённым ободком дисплея, возможно, стоит поместить тонкую полоску клея между пластиковой рамкой и стеклом, чтобы удерживать телефон закрытым.

Следующие два шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите два шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone прямо над кнопкой «Домой» — одна спереди и одна сзади.

Сожмите чашки вместе, чтобы создать вакуум на требуемой области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не удерживается, вы можете использовать прилагаемую липкую накладку, чтобы увеличить сцепление.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги заново.

Вставьте медиатор для вскрытия под экран, когда Anti-Clamp создаст достаточный зазор.

Если Anti-Clamp не создаёт достаточного зазора, поверните рукоятку на четверть оборота.

Не прокручивайте более чем на четверть оборота за раз и делайте паузы в несколько секунд между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Если у вас нет Anti-Clamp, используйте одиночную присоску, чтобы приподнять переднюю панель:

Прижмите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска полностью прилегает к экрану для плотного сцепления.

Передняя панель прикреплена защёлками, и несколько ленточных кабелей соединяют её с остальной частью телефона. Ваша задача — освободить защёлки и открыть телефон лишь настолько, чтобы отсоединить кабели. Двигайтесь медленно и осторожно, чтобы не повредить компоненты.

Убедитесь, что присоска прочно прикреплена к сборке передней панели рядом с кнопкой «Домой».

Удерживая iPhone одной рукой, потяните за присоску, чтобы слегка отделить край передней панели с кнопкой «Домой» от заднего корпуса.

С пластиковым инструментом для вскрытия аккуратно отогните края заднего корпуса вниз, отводя их от сборки передней панели, пока вы тянете за присоску.

Действуйте медленно и прикладывайте равномерную силу. Сборка передней панели вставляется гораздо плотнее, чем в большинстве других устройств.

Не пытайтесь полностью извлечь сборку передней панели из заднего корпуса — её соединяют несколько тонких ленточных кабелей.

Потяните пластиковый выступ, чтобы разорвать вакуумное уплотнение присоски.

Снимите присоску с экрана.

Откройте телефон лишь настолько, чтобы обнажить металлический кронштейн, закрывающий кабель кнопки «Домой».

Не открывайте телефон слишком широко, иначе вы рискуете повредить кабель кнопки «Домой» или разъём, в который он вставляется. Кабель должен оставаться свободным — если он натянут, значит открыто слишком широко.

Только оригинальная сборка кнопки «Домой» телефона будет поддерживать функцию Touch ID. Если кабель оторвётся, установка новой кнопки «Домой» восстановит только обычные функции кнопки, а не Touch ID.

Используйте тонкий конец лопатки, чтобы отжать кронштейн и извлечь его пинцетом.

Следующие два шага относятся к повторной сборке. Пропустите их и продолжите с Шага 12 до момента сборки.

При обратной сборке необходимо заново установить кронштейн кабеля Touch ID. Верхняя часть кронштейна должна сдвигаться между аккумулятором и разъёмом кабеля Touch ID, перед металлической пластиной. Нижняя часть должна защёлкнуться поверх разъёма.

Сдвиньте верхнюю часть кронштейна над разъёмом кабеля Touch ID слева направо.

В качестве альтернативы можно положить кронштейн прямо на разъём. Край с "ножкой" приподнимет кронштейн под небольшим углом, а противоположный край должен оказаться между разъёмом кабеля и металлической пластиной рядом с аккумулятором. Положив лезвие лопатки плоской стороной на кронштейн, аккуратно нажмите вниз, чтобы защёлкнуть задние и передние защёлки.

При обратной сборке используйте плоский конец лопатки, чтобы защёлкнуть переднюю часть кронштейна кабеля Touch ID поверх разъёма кабеля.

Если кронштейн не защёлкивается заподлицо, возможно, его нужно снять и снова сдвинуть поверх разъёма кабеля для лучшей посадки.

Используйте наконечник лопатки, чтобы поддеть разъём кабеля кнопки «Домой» вверх из его гнезда.

Убедитесь, что вы отделяете разъём кабеля от его гнезда, а не поддеваете всё гнездо целиком. Гнездо закреплено на собственном приклеенном кабеле, которое может быть поддето, если не проявлять осторожность.

После освобождения разъёма оттяните часть сборки с кнопкой «Домой» от задней крышки, используя верхнюю часть телефона в качестве петли.

Откройте дисплей примерно под углом 90º и оперите его о что‑то, чтобы он стоял, пока вы работаете с телефоном.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвращает излишнюю нагрузку на кабели дисплея.

В крайнем случае можно использовать нераскрытую консервированную банку, чтобы зафиксировать дисплей.

Удалите два винта Phillips #000 длиной 1.6 мм, фиксирующие металлический кронштейн разъёма аккумулятора на логической плате.

Снимите металлический кронштейн разъёма аккумулятора с iPhone.

Используйте плоский конец лопатки, чтобы аккуратно поддеть разъём аккумулятора и приподнять его из гнезда на логической плате.

Будьте очень осторожны и поднимайте только сам разъём аккумулятора, а не гнездо на логической плате. Если вы поддёте гнездо или саму плату, вы можете разрушить гнездо или повредить соседние компоненты на плате.

Удалите следующие винты, фиксирующие кронштейн кабеля передней панели к логической плате:

Один винт Phillips #000 длиной 1.7 мм

Один винт Phillips #000 длиной 1.2 мм

Один винт Phillips #000 длиной 1.3 мм

Ещё один винт Phillips #000 длиной 1.7 мм

Один из винтов 1.7 мм часто не притягивается магнитной отвёрткой. Будьте внимательны, чтобы не потерять его при снятии.

Особенно важно следить за винтами на этом этапе для обратной сборки. Случайная установка винта 1.3 мм или одного из винтов 1.7 мм в правое нижнее отверстие приведёт к значительному повреждению логической платы, из‑за чего телефон может перестать загружаться.

Осторожно: не перетягивайте винты и не применяйте силу. Если они не входят легко при закреплении, возможно, это винты неправильного размера.

Снимите кронштейн кабеля сборки передней панели с логической платы.

Используйте лопатку или ноготь, чтобы отсоединить кабель фронтальной камеры и датчиков.

Убедитесь, что аккумулятор отключён, прежде чем отключать или подключать кабель на этом этапе.

Отключите разъём кабеля ЖК‑экрана.

При обратной сборке LCD‑кабель может отстегнуться от разъёма. Это может привести к белым линиям или пустому экрану при включении телефона. В этом случае просто переподсоедините кабель и перезагрузите телефон. Лучший способ перезагрузки — отключить и снова подключить аккумулятор.

Наконец, отключите разъём кабеля дигитайзера.

Снимите сборку передней панели с задней крышки.

Удалите два винта, фиксирующие верхний кронштейн компонентов:

4.0 мм Phillips #000

2.3 мм Phillips #000

Крайне важно, чтобы правильные винты были вставлены в свои соответствующие отверстия. Иначе это может вызвать серьёзные повреждения ЖК‑экрана при обратной сборке.

Ориентируйте телефон, как показано, с кнопкой «Домой» вверху и разговорным динамиком внизу.

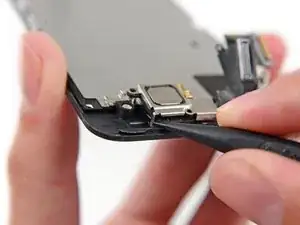

Аккуратно отожмите защёлку, у нижнего левого угла кронштейна разговорного динамика, наружу из выемки на сборке передней панели.

Не применяйте чрезмерную силу, так как кронштейн разговорного динамика хрупкий и податливый.

Пинцетом сместите кронштейн влево, чтобы отстегнуть его.

Снимите кронштейн с дисплея.

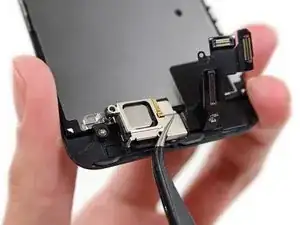

Снимите разговорный динамик пинцетом.

Если вы используете пальцы, будьте очень осторожны, чтобы не касаться золотых контактов на передней панели. Жиры с пальцев могут помешать хорошему контакту.

Чтобы установить разговорный динамик, проще всего установить динамик и кронштейн вместе:

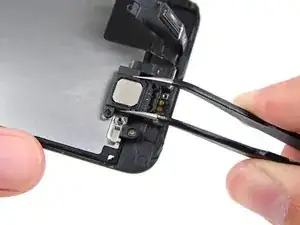

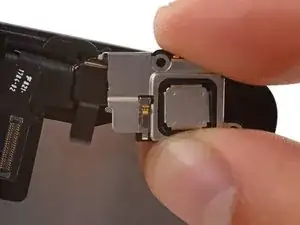

Поместите кронштейн разговорного динамика поверх динамика так, чтобы он плотно сидел в своём гнезде.

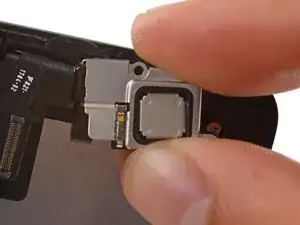

Вставьте левый крючок кронштейна в выемку над верхним левым углом фронтальной камеры.

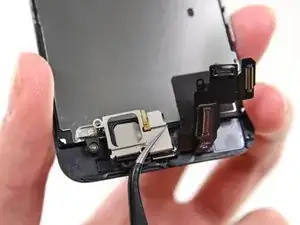

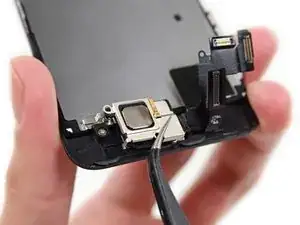

Поверните кронштейн, чтобы он лег на заднюю панель, совместив два отверстия под винты. Нажмите кронштейн на место, убедившись, что крючок с правой стороны металлического кронштейна защёлкнулся на дисплее.

На этом шаге требуется снять кабель фронтальной камеры и датчиков с узла передней панели.

Кабель фронтальной камеры и датчиков приклеен к сборке дисплея слабым клеем.

Использование iOpener для размягчения клея поможет безопасно его снять. Следуйте нашим инструкциям по iOpener, чтобы использовать его.

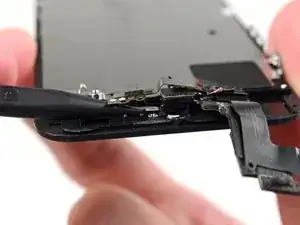

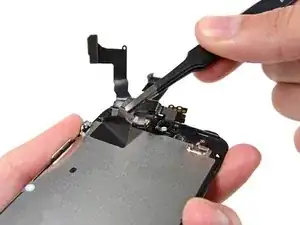

С помощью кромки пинцета или металлической лопатки аккуратно подденьте контактный кабель разговорного динамика вверх, чтобы отделить эту часть кабеля камеры и датчиков от клея под ним.

Поддевайте только непосредственно под контактами разговорного динамика — в других местах находятся датчики и микрочипы, которые можно повредить при поддевании.

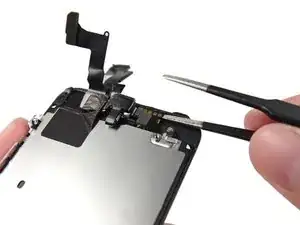

Используйте острие лопатки, чтобы вытащить датчик освещённости и датчик приближения из их углубления в сборке дисплея.

Есть небольшой квадратный держатель из пластика и металла для датчика приближения. Этот держатель необходим для правильной работы датчика приближения.

Если вы заменяете датчик приближения, убедитесь, что держатель остаётся приклеенным к задней части дисплея. Если он оторвётся вместе со старым датчиком, снимите его со старого датчика и приклейте небольшой каплей клея обратно к задней части дисплея.

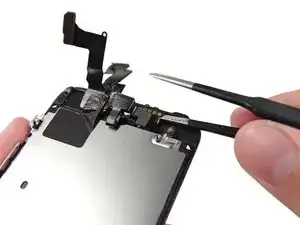

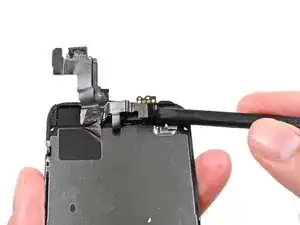

Используйте плоский конец лопатки, чтобы аккуратно отлепить часть кабеля, относящуюся к фронтальной камере, от сборки дисплея.

Если вы собираетесь прикрепить ту же защитную пластину к новому дисплею, нет необходимости отлёпывать кабельную сборку от защитной пластины ЖК. Пропустите этот шаг.

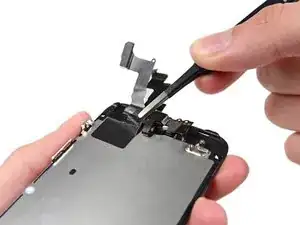

Осторожно отлепите кабельную сборку от защитной пластины ЖК, чтобы снять её с дисплея.

Будьте осторожны, чтобы не схватить кабель оцифровщика при отлеплении кабельной сборки фронтальной камеры и датчиков.

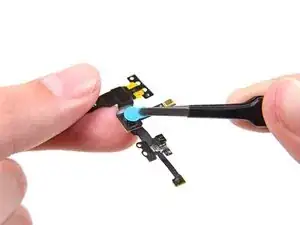

Снимите любые пластиковые покрытия с микрофона на кабельной сборке датчиков.

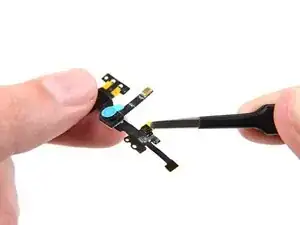

Снимите любые прозрачные защитные полоски с датчика света, кабеля и фронтальной камеры.

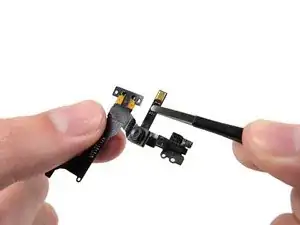

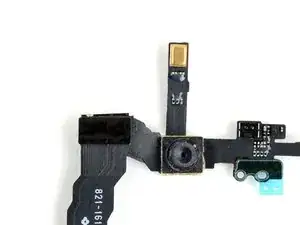

Чтобы обеспечить правильную посадку и расположение компонентов, убедитесь, что ваша новая кабельная сборка соответствует той, которая была в вашем iPhone.

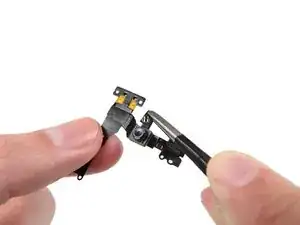

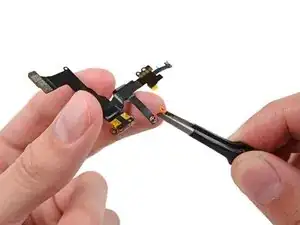

Вам может понадобиться использовать пинцет, чтобы сложить часть кабеля с микрофоном так, чтобы золотая часть была внутри кабеля, а серебристый модуль — сверху.

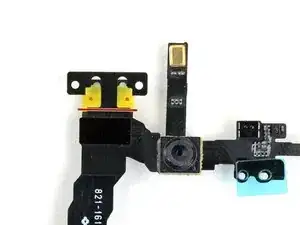

Если у вашего запасного кабеля датчиков есть дополнительная вкладка, её нужно аккуратно отрезать. Эта вкладка не нужна — она используется для тестирования деталей.

Используйте ножницы, чтобы отрезать кабель прямо под жёлтыми пластиковыми вкладками.
