Замена задней панели iPhone 5s

Прежде чем продолжить, разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Удалите два 3.9 мм винта Pentalobe по обеим сторонам разъёма Lightning.

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее рассыпание осколков и избежать травм при ремонте, заклейте стекло.

Накладывайте полосы прозрачной упаковочной ленты внахлёст поверх дисплея iPhone, пока не будет закрыта вся лицвая панель.

Это удержит осколки стекла и придаст конструктивную жёсткость при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы защитить глаза от частиц стекла, которые могут отломиться в процессе ремонта.

На следующих шагах вы будете вытягивать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластиковой рамки с металлическими защёлками.

Независимо от используемого инструмента, убедитесь, что вы поднимаете весь дисплей целиком.

Если стекло начнёт отделяться от пластика, как показано на первой фотографии, вставьте пластиковый инструмент для вскрытия между пластиковой рамкой и металлическим корпусом телефона, чтобы поддеть металлические защёлки и вывести их из паза корпуса.

Если вы собираете телефон с ранее отделённой рамкой дисплея, возможно, стоит поместить тонкую полоску клея между пластиковой рамкой и стеклом, чтобы удерживать телефон закрытым.

Следующие два шага показывают Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите два шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве: проверьте это руководство.

Оттяните синюю рукоять назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone прямо над кнопкой «Домой» — одну на передней стороне, одну на задней.

Сожмите присоски вместе, чтобы создать всасывание в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не может за что-то зацепиться, вы можете использовать прилагаемую ленту, чтобы увеличить сцепление.

Толкните синюю рукоять вперёд, чтобы зафиксировать рычаги.

Поворачивайте рукоять по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, немного ослабьте присоски и совместите рычаги заново.

Вставьте инструмент-пику под экран, когда Anti-Clamp создаст достаточный зазор.

Если Anti-Clamp не создаёт достаточного зазора, поверните рукоять на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и подождите несколько секунд между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующие два шага.

Если у вас нет Anti-Clamp, используйте одну присоску, чтобы поднять переднюю панель:

Прижмите присоску к экрану чуть выше кнопки «Домой».

Убедитесь, что присоска полностью прилегает к экрану, чтобы обеспечить плотное вакуумное уплотнение.

Передняя панель прикреплена защёлками, а также к телефону подходят несколько гибких кабелей. Ваша задача — освободить защёлки и открыть телефон только настолько, чтобы отключить кабели. Действуйте медленно и аккуратно, чтобы не повредить компоненты.

Убедитесь, что присоска прочно прикреплена к сборке передней панели возле кнопки «Домой».

Держа iPhone одной рукой, потяните за присоску вверх, чтобы слегка отделить конец передней панели с кнопкой «Домой» от заднего корпуса.

Пластиковым инструментом для вскрытия аккуратно подденьте края заднего корпуса вниз, отводя их от сборки передней панели, пока вы тянете за присоску.

Действуйте медленно и прикладывайте равномерное, постоянное усилие. Сборка передней панели плотно сидит в корпусе сильнее, чем в большинстве других устройств.

Не пытайтесь полностью вынуть сборку передней панели из заднего корпуса — между ними соединено несколько деликатных гибких кабелей.

Потяните пластиковый выступ, чтобы снять вакуумное уплотнение на присоске.

Снимите присоску с экрана.

Откройте телефон лишь настолько, чтобы открыть металлическую планку, закрывающую кабель кнопки «Домой».

Не открывайте телефон слишком широко — вы рискуете повредить кабель кнопки «Домой» или разъём, в который он вставляется. Кабель должен оставаться свободным — если он натянут, это слишком далеко.

Только оригинальная сборка кнопки «Домой» поддерживает функциональность Touch ID. Если вы порвёте кабель, установка новой кнопки «Домой» восстановит только базовую функцию кнопки, но не функции Touch ID.

Используйте острый конец лопатки, чтобы отжать планку и снимите её пинцетом.

Следующие два шага относятся к сборке. Пропустите их и продолжите с шага 12 до момента сборки.

При сборке необходимо заново установить крепление кабеля Touch ID. Верхняя часть крепления должна соскользнуть между батареей и разъемом кабеля Touch ID, перед металлической защелкой. Нижняя часть должна защелкнуться поверх разъема.

Сдвиньте верхнюю часть крепления поверх разъема кабеля Touch ID слева направо.

В качестве альтернативы можно уложить крепление прямо над разъемом. Край с «ножкой» приподнимет крепление под небольшим углом, а противоположный край должен оказаться между разъемом кабеля и металлической защелкой рядом с батареей. Положив лезвие лопатки плоско на крепление, аккуратно надавите вниз, чтобы защелкнуть задние и передние защелки.

При сборке используйте плоский конец лопатки, чтобы защелкнуть переднюю часть крепления кабеля Touch ID поверх разъема кабеля.

Если крепление не защелкивается заподлицо, возможно, потребуется снять его и снова надеть поверх разъема кабеля для лучшей посадки.

Используйте наконечник лопатки, чтобы приподнять разъем кабеля кнопки «Домой» из его гнезда.

Убедитесь, что вы отделяете разъем кабеля от его гнезда, а не отдираете все гнездо целиком. Гнездо закреплено на собственном приклеенном кабеле и может оторваться, если действовать неаккуратно.

После освобождения разъема отведите часть с кнопкой «Домой» от задней крышки, используя верхнюю часть телефона в качестве петли.

Откройте дисплей примерно под углом 90º и оприте его о что‑то, чтобы он был зафиксирован во время работы с телефоном.

Добавьте резинку, чтобы надежно зафиксировать дисплей во время работы. Это предотвращает чрезмерное натяжение кабелей дисплея.

В экстренном случае можно использовать неоткрытую консервированную банку, чтобы подпереть дисплей.

Удалите два винта Phillips #000 длиной 1,6 мм, закрепляющих металлическое крепление разъема батареи на логической плате.

Снимите металлическое крепление разъема батареи с iPhone.

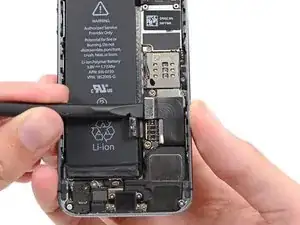

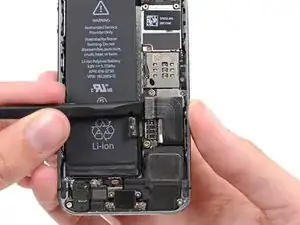

Используйте плоский конец лопатки, чтобы аккуратно приподнять разъем батареи из его гнезда на логической плате.

Будьте очень осторожны и приподнимайте только сам разъем батареи, а не гнездо на логической плате. Если вы отрываете гнездо или саму плату, вы можете разрушить гнездо или повредить соседние компоненты на плате.

Удалите следующие винты, которые фиксируют кронштейн кабелей передней панели на логической плате:

Один винт Phillips #000 длиной 1,7 мм

Один винт Phillips #000 длиной 1,2 мм

Один винт Phillips #000 длиной 1,3 мм

Ещё один винт Phillips #000 длиной 1,7 мм

Этот винт 1,7 мм часто не притягивается магнитной отверткой. Будьте внимательны, чтобы не потерять его при снятии.

Особенно важно не перепутать винты на этом шаге при сборке. Ошибочное использование винта 1,3 мм или одного из винтов 1,7 мм в нижнем правом отверстии приведет к значительному повреждению логической платы, из‑за чего телефон перестанет загружаться.

Осторожно: не перетягивайте винты и не применяйте силу. Если они не встают легко при закреплении, возможно, это винт неправильного размера.

Снимите кронштейн кабеля передней панели с логической платы.

Используйте лопатку или ноготь, чтобы отключить кабель фронтальной камеры и датчиков.

Убедитесь, что батарея отключена перед тем, как отключать или подключать кабель на этом шаге.

Отключите разъем кабеля ЖК‑экрана.

При сборке разъем ЖК‑экрана может отскочить. Это может привести к появлению белых полос или пустого экрана при включении телефона. В таком случае просто подсоедините кабель снова и выполните циклическое выключение/включение телефона. Лучший способ выполнить циклическое выключение — отключить и снова подключить батарею.

Наконец, отключите разъем кабеля оцифровщика.

Снимите сборку передней панели с задней крышки.

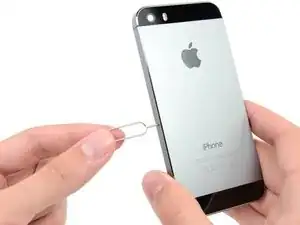

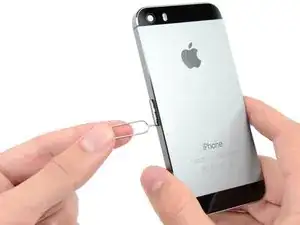

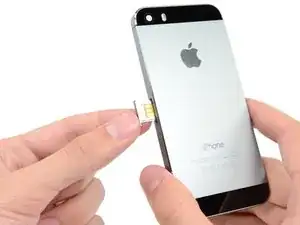

Вставьте инструмент для извлечения SIM-карты или скрепку в маленькое отверстие в лотке для SIM‑карты.

Нажмите, чтобы извлечь лоток. Для этого может потребоваться значительное усилие.

Удалите сборку лотка для SIM‑карты из iPhone.

При повторной установке SIM‑карты убедитесь, что она ориентирована правильно относительно лотка.

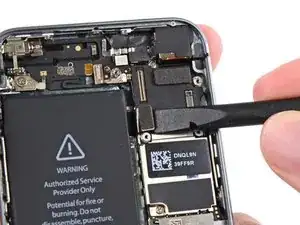

Используйте лопатку, чтобы аккуратно приподнять кабель сборки кнопок из его гнезда на логической плате.

Будьте очень осторожны и приподнимайте только разъем, а не гнездо на логической плате. Если вы оторвёте гнездо, можно полностью сломать разъем.

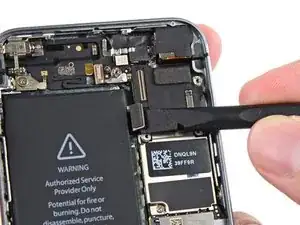

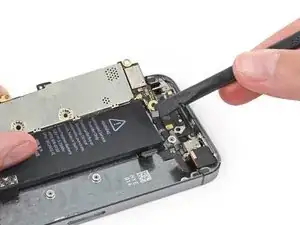

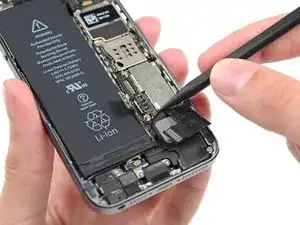

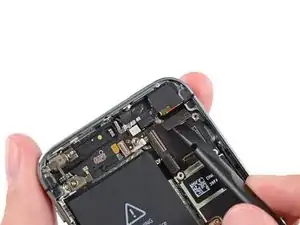

Используйте лопатку, чтобы поддеть кабель разъёма Lightning и отсоединить его от гнезда на плате.

Отогните кабель разъёма Lightning в сторону от платы.

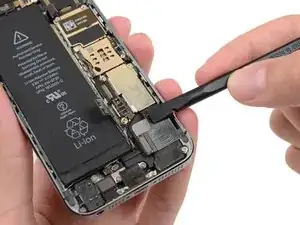

Используйте тонкий наконечник лопатки, чтобы поддеть антенный кабель и отсоединить его от гнезда на плате.

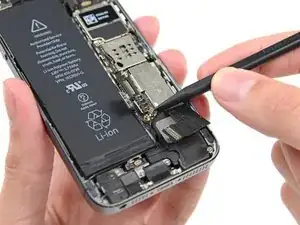

Используйте плоский конец лопатки, чтобы отключить кабель тыльной камеры от гнезда на плате.

Снимите любую ленту, закрывающую кронштейн вспышки камеры.

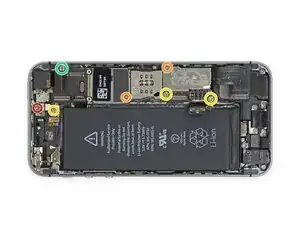

Удалите следующие винты, крепящие плату:

Один винт Phillips #000, 2.4 мм

Этот винт также удерживает небольшой металлический контакт под платой. Он зажат под пластиковым кронштейном, но если вы заметите, что он выскальзывает, обратитесь к этому шагу для его извлечения.

Два винта Phillips #000, 2.3 мм

Три прижимных винта 2.8 мм

Один немагнитный прижимной винт 2.9 мм

Прижимные винты лучше всего удалять с помощью отвертки или биты для прижимных винтов.

В крайнем случае подойдёт маленькая шлицевая отвертка — работайте особенно осторожно, чтобы она не соскользнула и не повредила соседние компоненты.

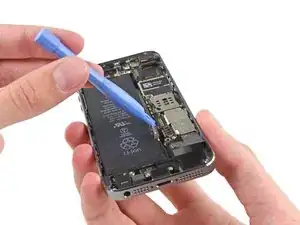

Используйте пластиковый инструмент для вскрытия, чтобы приподнять плату настолько, чтобы можно было захватить её пальцами.

Оттяните плату чуть в сторону от тыльной камеры.

Не пытайтесь полностью извлечь плату пока — она всё ещё соединена антенной на задней стороне.

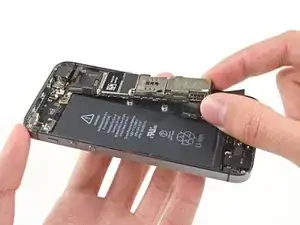

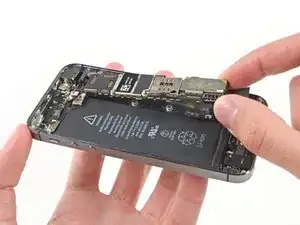

Переверните плату в сторону от батареи, как будто листаете страницу книги.

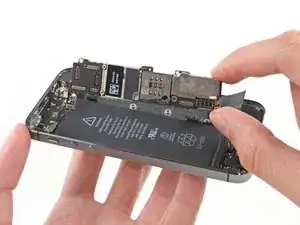

Используйте плоский конец лопатки, чтобы отключить антенный кабель на задней стороне платы.

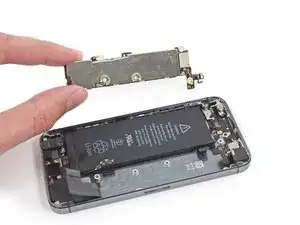

Снимите плату с iPhone.

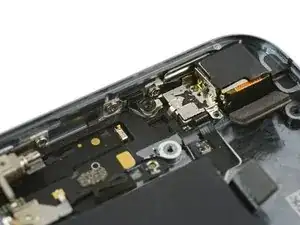

В этом месте маленькая металлическая пластина рядом с тыльной камерой ослаблена и может выпасть из своего углубления.

Поскольку она очень маленькая и легко теряется, лучше извлечь пластину и отложить в сторону на время работы с телефоном.

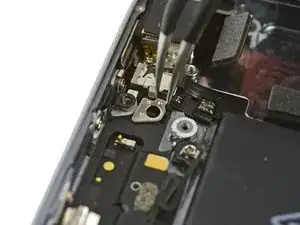

Используйте пинцет, чтобы снять пластину из-под кронштейна слева от тыльной камеры.

При сборке ориентируйте пластину так, чтобы маленький выступ был справа, а самая длинная плоская кромка — у верхней кромки телефона.

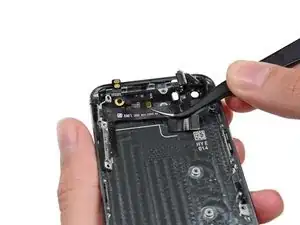

С помощью пинцета выверните резиновую накладку камеры из её защёлки и отогните к внешней стороне задней панели.

Не пытайтесь полностью снять эту накладку. Она прикреплена к задней панели и должна быть только отогнута, а не удалена.

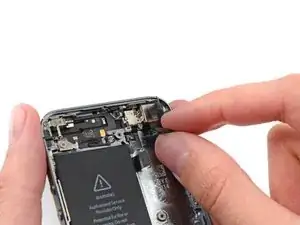

Извлеките тыльную камеру из задней панели.

При сборке кабель камеры должен сгибаться в виде «U», чтобы встать за платой.

Если резиновый уплотнитель камеры сместился, обязательно верните его на место перед сборкой iPhone.

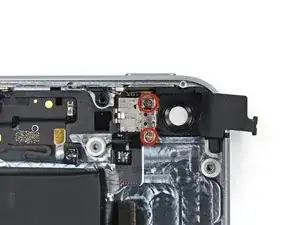

Снимите два винта Phillips #000, 1.6 мм, удерживающие кронштейн тыльной камеры.

Снимите кронштейн тыльной камеры с задней панели.

Снимите резиновый уплотнитель камеры с корпуса.

Вставьте наконечник лопатки в отверстие на язычке клейкой ленты батареи рядом с разъёмом для наушников.

Приподнимите язычок и с помощью лопатки разверните его из углубления.

Тяните язычок клейкой ленты батареи строго вверх от телефона.

Перережьте чёрный язычок клейкой ленты батареи между двумя белыми клеевыми полосами, разделив их.

Старайтесь держать полоски ровными и без складок; смятые полоски слипнутся и порвутся вместо того, чтобы вытянуться чисто.

Медленно тяните одну из клейких полос батареи от батареи в сторону нижней части iPhone.

Тяните равномерно, поддерживая постоянное натяжение полосы, пока она вытягивается из-под батареи и задней панели. Для наилучшего результата тяните под углом 60º или менее.

Повторите, чтобы удалить вторую клеящую полоску.

Если вы успешно сняли обе полоски, пропустите следующие два шага.

Если какая‑либо из клеящих полосок порвалась под аккумулятором и не может быть извлечена, попытайтесь удалить оставшуюся полоску, а затем переходите к следующему шагу.

Если какая‑либо клеящая полоска оторвалась, и аккумулятор остался приклеенным к задней панели, подготовьте iOpener или используйте фен, чтобы нагреть заднюю панель непосредственно за аккумулятором.

Переверните iPhone обратно и вставьте пластиковую карточку между стороной аккумулятора, обращённой к корпусу, и задней панелью.

Старайтесь держать карточку как можно более плоско, чтобы не согнуть аккумулятор; это может повредить его и вызвать выделение опасных химических веществ.

Вдвиньте карточку глубже, чтобы разрушить клей за аккумулятором.

Извлеките аккумулятор из задней панели корпуса.

При установке аккумулятора обратитесь к этому руководству, чтобы заменить клеящие полоски аккумулятора.

Удалите следующие винты Phillips #000 с крепления вибромотора:

Один винт 1,7 мм

Один винт 2,5 мм

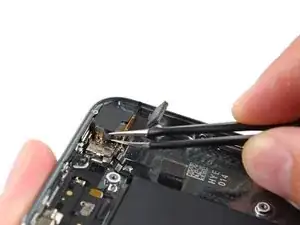

С помощью пинцета снимите крепление вибромотора.

Удалите винт Phillips #000 1,7 мм, фиксирующий вибромотор к задней панели корпуса.

Используйте пинцет, чтобы вынуть вибромотор из задней панели корпуса.

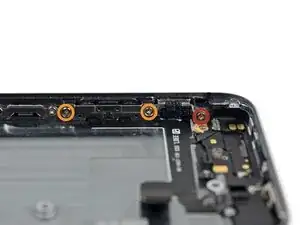

Удалите следующие винты, которые крепят кронштейны кнопок громкости и переключателя звука к боковой части задней панели:

Один винт Phillips 1,9 мм

Два винта Phillips 1,6 мм

Используйте наконечник лопатки, чтобы поддеть кронштейн переключателя звука со стороны задней панели.

Снимите переключатель звука.

Обратите внимание на ориентацию при сборке: красная линия должна находиться в верхней части кнопки. Выемка на задней стороне кнопки переключателя звука должна совпадать по положению и сцепляться с механическим переключателем на шлейфе.

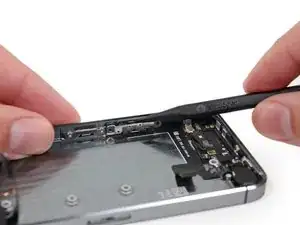

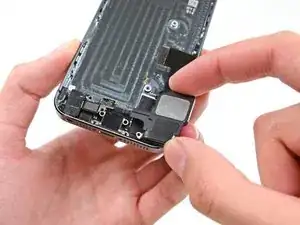

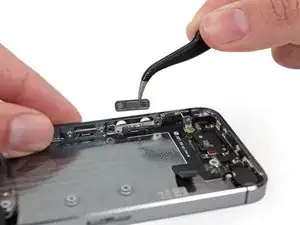

Используйте лопатку, чтобы поддеть кронштейн кнопок громкости со стороны задней панели.

Снимите кнопки громкости.

При обратной сборке убедитесь, что кнопка '+' (увеличение громкости) находится в отверстии, ближайшем к переключателю звука.

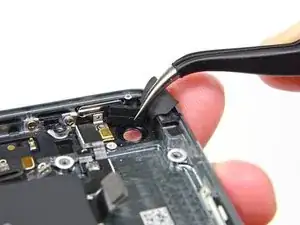

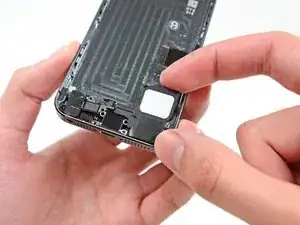

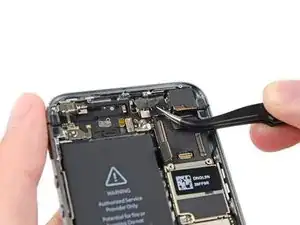

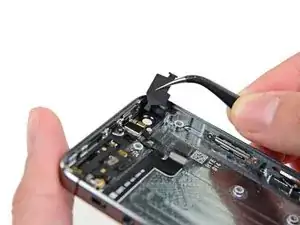

Используйте пинцет, чтобы вытащить резиновую крышку задней камеры из её посадочного места в задней панели корпуса.

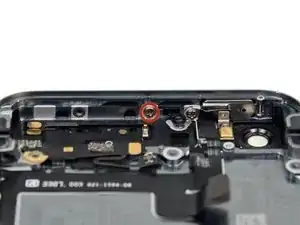

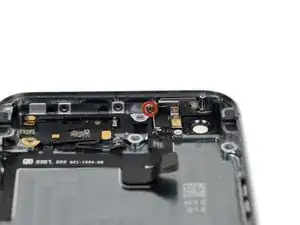

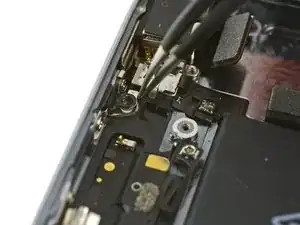

Удалите винт Phillips #000 1,3 мм, который фиксирует кронштейн антенны логической платы к задней панели корпуса.

Снимите кронштейн антенны логической платы.

Удалите винт Phillips #000 2,1 мм, который фиксирует контактную пластину и кронштейн кнопки питания/блокировки.

Снимите контактную пластину с iPhone.

При обратной сборке убедитесь, что кронштейн правильно размещён между вспышкой задней камеры и верхним краем корпуса.

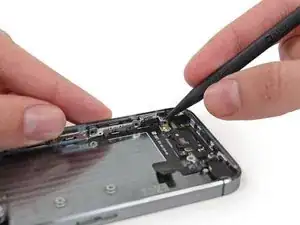

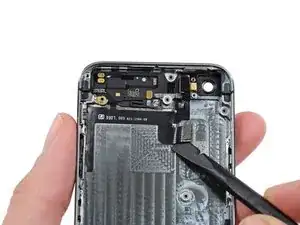

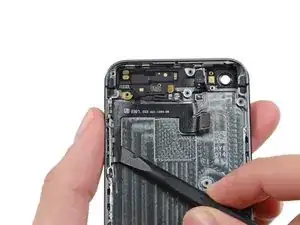

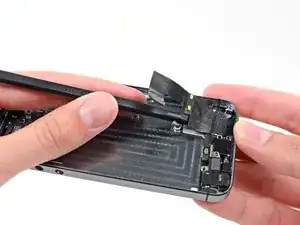

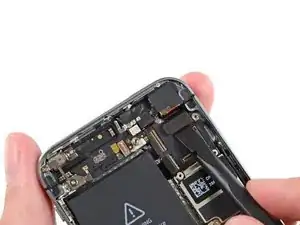

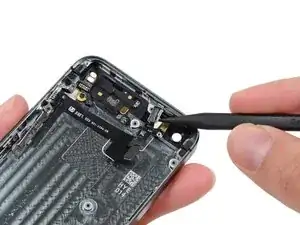

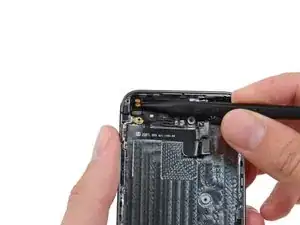

Просуньте плоский конец лопатки под кабель верхнего узла, чтобы освободить его от задней панели корпуса.

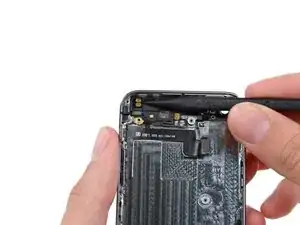

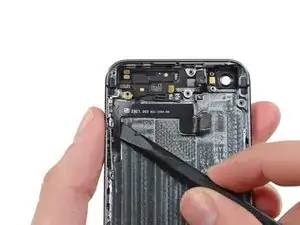

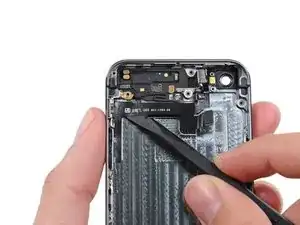

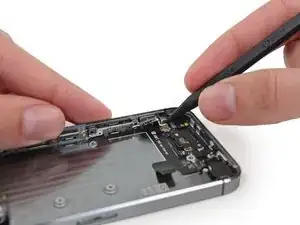

Проведите плоский конец лопатки под частью кабеля вблизи кнопок регулировки громкости.

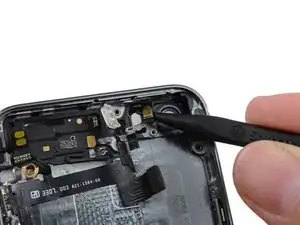

Используйте наконечник лопатки, чтобы освободить клей, фиксирующий часть кабеля верхнего узла с контактом вибромотора, от задней панели корпуса.

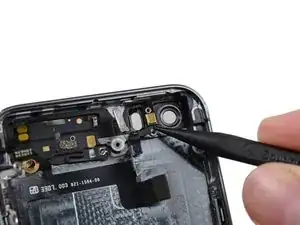

Если блок вспышки ещё не вышел из своего отверстия в задней панели, используйте наконечник лопатки, чтобы выпихнуть его наружу.

Используйте наконечник лопатки, чтобы освободить микрофонную часть узла от корпуса.

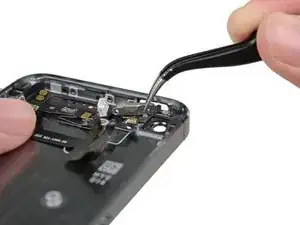

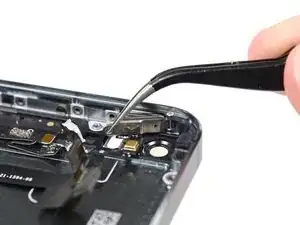

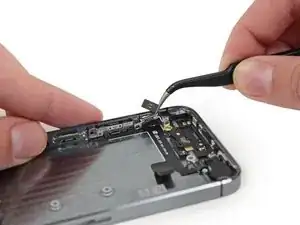

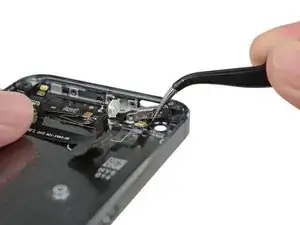

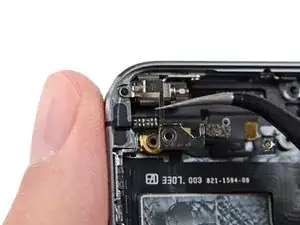

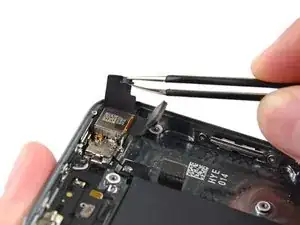

Используйте пинцет, чтобы откинуть скобу кнопки питания/режима сна от корпуса.

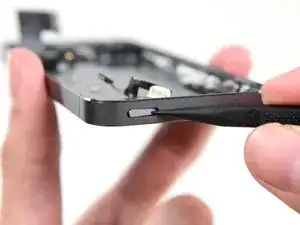

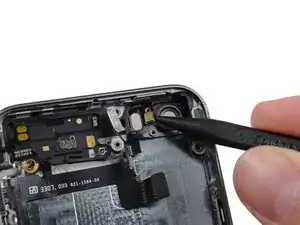

Используйте остриё лопатки, чтобы слегка надавить кнопку питания/режима сна внутрь телефона.

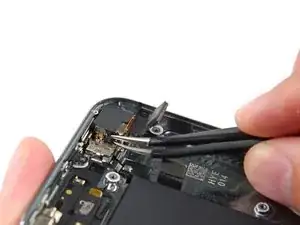

С помощью пинцета извлеките кнопку.

Проверьте ориентацию кнопки перед сборкой. Две формы «Г» должны быть перевёрнуты, а металлическая планка должна быть подогнута на верхней части кнопки.

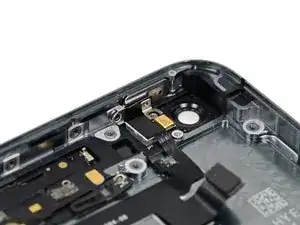

Отстегните шарнир скобы кнопки питания/режима сна от стойки, удерживающей её в iPhone.

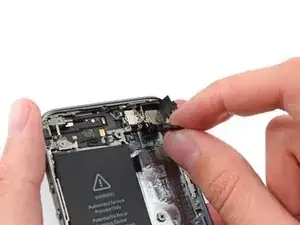

Снимите верхний узел с iPhone.

У этого кабеля много тонких контактов, он очень легко рвётся. Если при подъёме кабеля вы почувствуете сопротивление, немедленно остановитесь. Просуньте лопатку под весь кабель и попробуйте снова поднять.

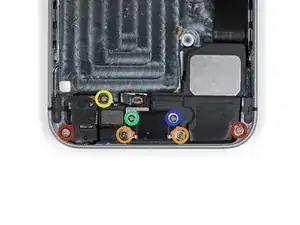

Удалите следующие винты Phillips #000:

Два 2,9 мм

Два 1,5 мм

Один 3,1 мм

Один 3,6 мм

Один 3,4 мм

Снимите динамик, подняв его вверх и вынув из задней части корпуса.

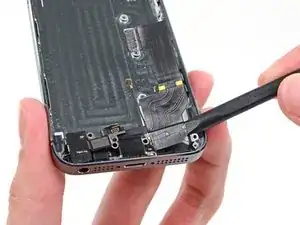

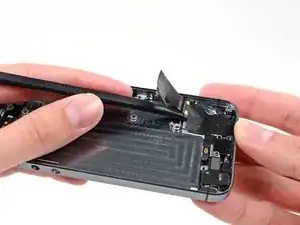

Подденьте плоским концом лопатки правую сторону узла кабеля разъёма Lightning, чтобы освободить его от задней части корпуса.

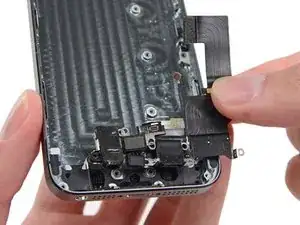

Продолжайте отсоединять узел кабеля Lightning, просовывая лопатку под компонентами порта.

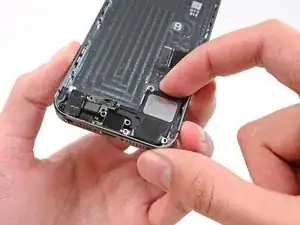

Снимите узел кабеля Lightning с задней части корпуса.

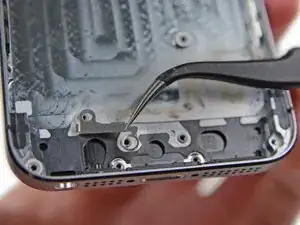

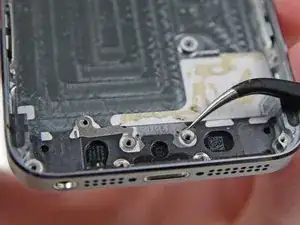

Существуют два маленьких металлических элемента — скоба и шайба, которые могут выскочить и выпасть из телефона при удалении узла разъёма Lightning.

Достаньте эти детали и отложите в безопасное место.
