Замена дисплейного модуля iPhone 5s — видеоинструкция

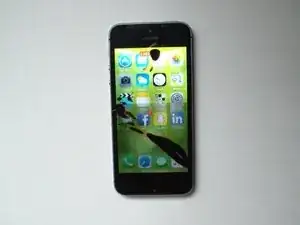

Выключите телефон.

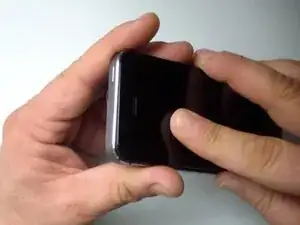

Если сенсорный экран не работает, нажмите и удерживайте кнопку «Домой» и кнопку питания в течение 5 секунд.

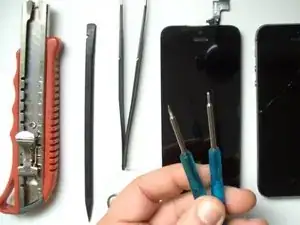

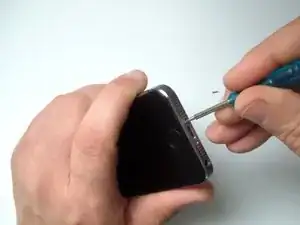

Отверткой с пенталобовым шлицем выкрутите два защитных винта рядом с разъёмом зарядки.

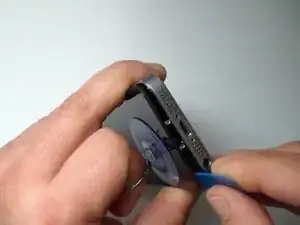

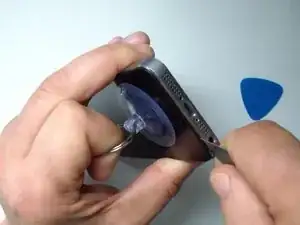

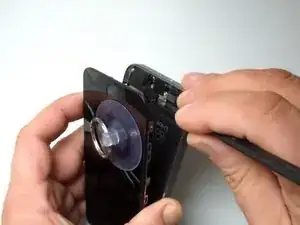

Прикрепите присоску к стеклу и с помощью лезвия аккуратно приподнимите стекло, чтобы сделать зазор для пластикового инструмента.

С помощью пластиковой лопатки или другого пластикового инструмента отделите экран от корпуса, но не открывайте его полностью.

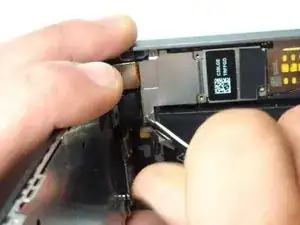

Отключите шлейф кнопки «Домой».

Над разъёмом находится маленький металлический держатель.

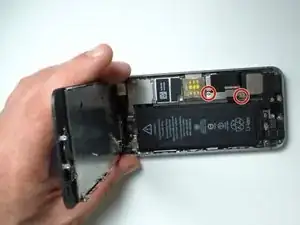

Снимите два винта с крестообразным шлицем.

Снимите металлический держатель.

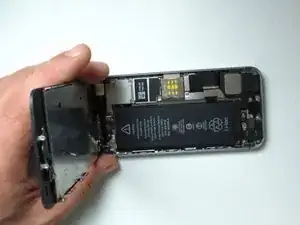

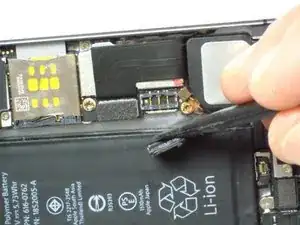

Отключите аккумулятор.

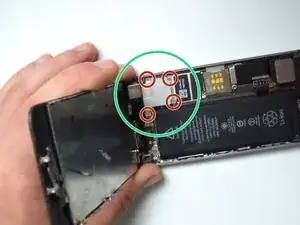

Держатель разъёмов шлейфов дисплея крепится четырьмя винтами с крестообразным шлицем.

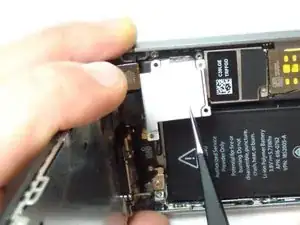

Снимите их и затем снимите держатель.

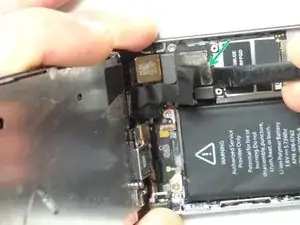

Отсоедините:

Шлейф фронтальной камеры

Шлейф ЖК-дисплея

Шлейф сенсорного экрана

Теперь вы можете снять дисплейный модуль.

С сосломанной запчасти необходимо снять и установить на новую запчасть:

Модуль кнопки «Домой»

Динамик разговорного гнезда

Шлейф фронтальной камеры и датчика приближения

Защитную пластину ЖК-дисплея

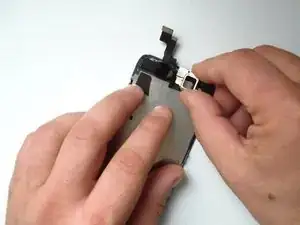

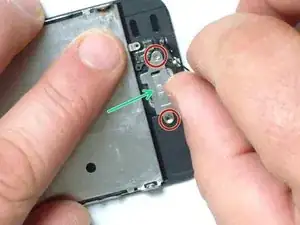

Снимите 3 винта с крестообразным шлицем.

Снимите металлический держатель.

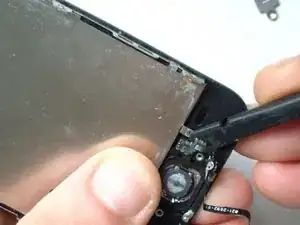

Используйте пластиковый инструмент и аккуратно отделите модуль кнопки «Домой».

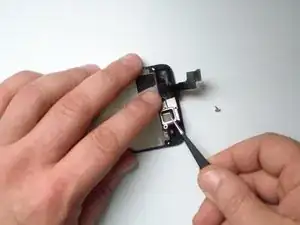

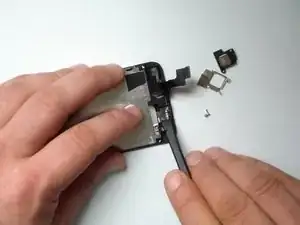

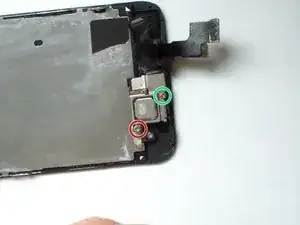

Снимите два винта с крестообразным шлицем.

Винты различаются по длине.

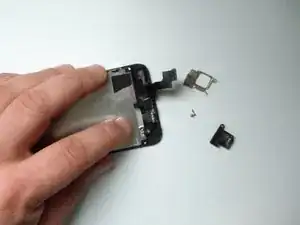

Снимите держатель динамика разговорного гнезда.

Снимите динамик разговорного гнезда.

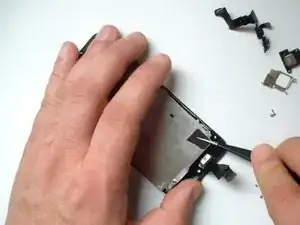

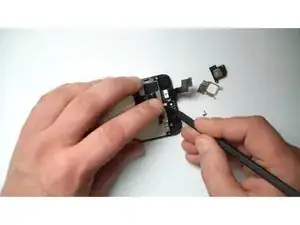

Используйте пластиковый инструмент и аккуратно удалите шлейф.

Изначально шлейф приклеен к защите ЖК-дисплея чёрной наклейкой. Отклейте наклейку или снимите шлейф вместе с защитной пластиной. Делайте это аккуратно!

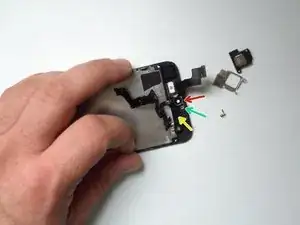

Осмотрите новую запчасть и установите на неё все мелкие отсутствующие элементы со старой запчасти (кронштейн фронтальной камеры, кронштейн датчика освещённости и т.д.).

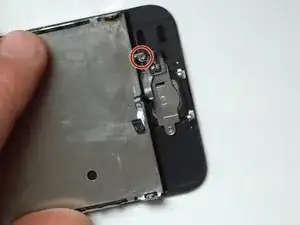

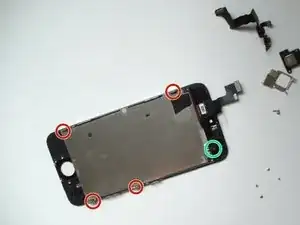

Защитная пластина ЖК-дисплея закреплена 5 винтами с крестообразным шлицем.

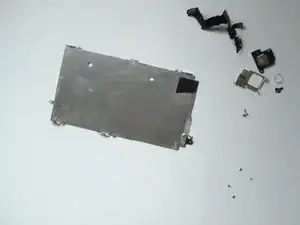

Это последний элемент, который нужно снять со старого дисплейного модуля.

Начинайте сборку в обратном порядке:

Установите защитную пластину ЖК-дисплея и закрепите 5 винтами с крестообразным шлицем

Установите шлейф фронтальной камеры и динамик разговорного гнезда с держателем, закрепив двумя винтами с крестообразным шлицем (винты разной длины).

Установите модуль кнопки «Домой» — металлический держатель и 3 винта с крестообразным шлицем

Подключите шлейфы дисплейного модуля и установите держатель, закрепив 4 винта с крестообразным шлицем

Подключите аккумулятор и установите держатель, закрепив два винта с крестообразным шлицем

Подключите шлейф кнопки «Домой» и установите на него маленький держатель

Закройте дисплейный модуль и закрепите его двумя пенталобовыми винтами
