Замена антенны Bluetooth и Wi-Fi на iPhone 5s

Перед началом разборки разрядите аккумулятор вашего iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите ваш iPhone перед началом разборки.

Удалите два винта Pentalobe длиной 3.9 мм с обеих сторон разъема Lightning.

Если стекло дисплея треснуло, предотвратите дальнейшее разрушение и нанесение вреда себе во время ремонта, заклеив стекло.

Наложите перекрывающиеся полоски прозрачной упаковочной ленты на дисплей iPhone до полного его покрытия.

Это поможет удержать стеклянные осколки и обеспечит структурную целостность при подъеме и снятии дисплея.

Носите защитные очки, чтобы защитить глаза от стеклянных частиц, которые могут отлететь во время ремонта.

В последующих шагах вам нужно будет вытянуть дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластикового облицовки с металлическими зажимами.

Независимо от используемого инструмента, вы должны быть уверены, что поднимаете весь дисплей.

Если стекло начинает отделяться от пластика, как показано на первом изображении, вставьте пластиковый инструмент между пластиковым каркасом и металлическим корпусом телефона, чтобы вытащить металлические зажимы из корпуса.

Если вы собираете телефон с отделившейся облицовкой дисплея, вам может потребоваться поместить тонкую полоску клея между пластиковой облицовкой и стеклом, чтобы закрыть телефон.

Следующие два шага демонстрируют Анти-Зажим, инструмент, который мы разработали для упрощения процесса открытия. Если вы не используете Анти-Зажим, перейдите вниз на два шага для альтернативного метода.

Для получения полных инструкций по использованию Анти-Зажима, ознакомьтесь с этим руководством.

Тяните синий рычаг назад, чтобы разблокировать руки Анти-Зажима.

Сдвиньте руки над левым или правым краем вашего iPhone.

Расположите присоски рядом с нижним краем iPhone чуть выше кнопки "Домой" — одна спереди, другая сзади.

Сжмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность вашего iPhone слишком скользкая для надежного удерживания Анти-Зажимом, вы можете использовать прилагаемую ленту для создания более грубой поверхности.

Тяните синий рычаг вперед, чтобы зафиксировать руки.

Поверните рычаг по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте руки.

Вставьте открывающее лезвие под экран, когда Анти-Зажим создаст достаточно большой зазор.

Если Анти-Зажим не дает достаточного зазора, поверните рычаг на четверть оборота.

Не поворачивайте больше чем на четверть оборота за один раз и делайте паузу на несколько секунд между поворотами. Позвольте Анти-Зажиму и времени работать за вас.

Пропустите следующие два шага.

Если у вас нет Анти-Зажима, используйте одну присоску для подъема передней панели:

Прикрепите присоску к экрану, чуть выше кнопки "Домой".

Убедитесь, что присоска полностью на экране для обеспечения надежного уплотнения.

Передняя панель крепится с помощью зажимов, и к ней подключено несколько шлейфов, соединяющих её с остальной частью телефона. Ваша задача — освободить зажимы и открыть телефон только достаточно, чтобы отключить шлейфы. Двигайтесь медленно и осторожно, чтобы избежать повреждений.

Убедитесь, что присоска прочно приклеена к сборке передней панели рядом с кнопкой "Домой".

Держа iPhone одной рукой, потяните за присоску, чтобы слегка отделить конец передней панели от заднего корпуса.

С помощью пластикового открывающего инструмента аккуратно подденьте края заднего корпуса, отводя их от сборки передней панели, в то время как вы тянете вверх за присоску.

Не спешите и применяйте устойчивую, постоянную силу. Сборка передней панели намного туже, чем у большинства других устройств.

Не пытайтесь полностью снять сборку передней панели с заднего корпуса, так как к ним подключено несколько деликатных шлейфов.

Потяните за пластиковый выступ, чтобы освободить вакуумное уплотнение на присоске.

Удалите присоску со стекла.

Откройте телефон только настолько, чтобы увидеть металлическую планку, закрывающую шлейф кнопки "Домой".

Не открывайте телефон слишком широко, иначе рискуете повредить шлейф кнопки "Домой" или разъем, в который она подключена. Держите шлейф свободным — если он натянут, это слишком далеко.

Только оригинальная сборка кнопки "Домой" телефона будет способна использовать функцию Touch ID. Если вы порвете шлейф, установка новой кнопки "Домой" восстановит только обычные функции кнопки, но не функции Touch ID.

Используйте конец лопатки, чтобы освободить планку и удалите ее с помощью пинцета.

Следующие два шага относятся к сборке. Пропустите их и продолжите с Шага 12 до сборки.

Во время сборки вам необходимо установить скобу кабеля Touch ID. Верхняя часть скобы должна заскользить между аккумулятором и разъемом кабеля Touch ID, перед металлической вкладкой. Нижняя часть должна защелкнуться над разъемом.

Засуньте верхнюю часть скобы на разъем кабеля Touch ID слева направо.

В качестве альтернативы, положите скобу прямо над разъемом. Край с «ножкой» будет приподнимать скобу под небольшим углом, а противоположный край должен находиться между разъемом кабеля и металлической вкладкой возле аккумулятора. Держите край лопатки плоским против скобы и аккуратно надавите вниз, чтобы защелкнуть задние и передние зажимы.

Во время сборки используйте плоский конец лопатки, чтобы защелкнуть переднюю часть скобы кабеля Touch ID над разъемом кабеля.

Если скоба не защелкивается плотно, вам может потребоваться снять скобу и снова заскользить ее над разъемом кабеля для лучшей подгонки.

Используйте кончик лопатки, чтобы вытащить разъем кабеля кнопки «Домой» из его гнезда.

Убедитесь, что вы отделяете разъем кабеля от его гнезда, а не поднимаете само гнездо. Гнездо приклеено к своему собственному кабелю, который можно поддеть, если вы не будете осторожны.

После освобождения разъема потяните конец кнопки «Домой» сборки на себя от заднего корпуса, используя верхнюю часть телефона как шарнир.

Откройте дисплей под углом около 90º и наклоните его таким образом, чтобы он поддерживался чем-то во время работы с телефоном.

Добавьте резинку, чтобы надежно зафиксировать дисплей на месте, пока вы работаете. Это предотвращает излишнее напряжение на кабелях дисплея.

В крайнем случае вы можете использовать неоткрытую жестяную банку, чтобы удерживать дисплей.

Удалите два винта Philips #000 длиной 1.6 мм, которые крепят металлическую скобу разъема аккумулятора к плате.

Удалите металлическую скобу разъема аккумулятора из iPhone.

Используйте плоский конец лопатки, чтобы аккуратно поддеть разъем аккумулятора из его гнезда на плате.

Будьте очень осторожны и поднимайте только разъем аккумулятора, а не гнездо на плате. Если вы поддете гнездо на плате или саму плату, вы можете повредить гнездо или окружающие компоненты на плате.

Удалите следующие винты, которые крепят скобу кабеля сборки передней панели к плате:

Один винт Philips #000 длиной 1.7 мм

Один винт Philips #000 длиной 1.2 мм

Один винт Philips #000 длиной 1.3 мм

Еще один винт Philips #000 длиной 1.7 мм

Этот винт длиной 1.7 мм обычно не притягивается магнитной отверткой. Будьте осторожны, чтобы не потерять его при удалении.

Очень важно следить за вашими винтами на этом этапе для сборки. Неправильное использование винта длиной 1.3 мм или одного из винтов 1.7 мм в нижнем правом отверстии приведет к значительному повреждению платы, в результате чего телефон больше не будет загружаться должным образом.

Будьте осторожны, чтобы не перетягивать винты и не использовать силу. Если они не входят легко при закручивании, возможно, они неправильного размера.

Удалите скобу кабеля сборки передней панели из платы.

Используйте лопатку или ноготь, чтобы отключить кабель фронтальной камеры и датчика.

Убедитесь, что аккумулятор отключен, прежде чем отключать или подключать кабель на этом этапе.

Отключите разъем кабеля LCD.

При сборке вашего телефона кабель LCD может отсоединиться от разъема. Это может привести к появлению белых линий или пустому экрану при включении телефона. Если это произойдет, просто снова подключите кабель и перезапустите телефон. Лучший способ перезапустить телефон — отключить и снова подключить аккумулятор.

Наконец, отключите разъем кабеля дисплея.

Удалите сборку передней панели из заднего корпуса.

Вставьте инструмент для извлечения SIM-карты или скрепку в небольшое отверстие в лотке SIM-карты.

Нажмите, чтобы вытащить лоток. Это может потребовать значительных усилий.

Удалите сборку лотка SIM-карты из iPhone.

При повторной установке SIM-карты убедитесь, что она расположена в правильной ориентации относительно лотка.

Используйте лопатку, чтобы аккуратно поддеть кабель сборки кнопки с его гнезда на плате.

Будьте очень осторожны и поднимайте только разъем, а не гнездо на плате. Если вы поддете гнездо на плате, вы можете полностью сломать разъем.

Используйте лопатку, чтобы приподнять кабель Lightning от его разъема на плате логики.

Отогните кабель Lightning, чтобы он не мешал плате логики.

Используйте кончик лопатки, чтобы приподнять антенную кабель от его разъема на плате логики.

Используйте плоский конец лопатки, чтобы отключить кабель камеры, обращенной назад, от его разъема на плате логики.

Уберите любую ленту, закрывающую крепление вспышки камеры.

Удалите следующие винты с платы логики:

Один винт Philips #000 длиной 2,4 мм

Этот винт также удерживает маленький металлический контакт под платой логики. Он удерживается на месте под пластиковым креплением, но если вы видите, что он выскальзывает, обратитесь к этому шагу, чтобы удалить его.

Два винта Philips #000 длиной 2,3 мм

Три винта расстояния длиной 2,8 мм

Один неодимовый винт расстояния длиной 2,9 мм

Винты расстояния лучше всего удалять с помощью отвертки или бит для винтов расстояния.

В экстренной ситуации подойдет маленькая плоская отвертка — но будьте осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

Используйте пластиковый инструмент для открытия, чтобы приподнять плату логики достаточно высоко, чтобы захватить ее пальцами.

Слегка отодвиньте плату логики от камеры, обращенной назад.

Не пытайтесь удалить плату логики пока, так как она все еще соединена с антенной кабелем на задней стороне.

Поверните плату логики к аккумулятору, как будто вы переворачиваете страницу книги.

Используйте плоский конец лопатки, чтобы отключить антенную кабель на задней стороне платы логики.

Удалите плату логики из iPhone.

На этом этапе маленькая металлическая пластина рядом с камерой, обращенной назад, свободна и может выскользнуть из своего места.

Поскольку она очень маленькая и легко теряется, лучше убрать эту пластину и отложить ее в сторону, пока вы продолжаете работать с вашим телефоном.

Используйте пинцет, чтобы удалить пластину из-под крепления слева от камеры, обращенной назад.

При сборке установите пластину так, чтобы маленький зажим был справа, а самый длинный край был против верхней части телефона.

С помощью пинцета отогните резиновую крышку камеры из ее крепления и в сторону внешней части заднего корпуса.

Не пытайтесь полностью удалить эту крышку. Она прикреплена к заднему корпусу и должна быть только отодвинута, а не снята.

Удалите камеру, обращенную назад, из заднего корпуса.

При сборке кабель камеры должен сгибаться в форме 'U', чтобы разместиться за платой логики.

Если резиновая проставка камеры сдвинулась, будьте sure, чтобы заменить ее перед сборкой вашего iPhone.

Удалите два винта Philips #000 длиной 1,6 мм, удерживающие крепление камеры, обращенной назад.

Удалите крепление камеры, обращенной назад, из заднего корпуса.

Удалите резиновую проставку камеры из корпуса.

Вставьте кончик лопатки в отверстие в клеевом табе аккумулятора рядом с разъемом для наушников.

Чуть поднимите таб и используйте лопатку, чтобы развести таб из его углубления.

Потяните клеевой таб аккумулятора прямо вверх от телефона.

Отрежьте черный клеевой таб аккумулятора между двумя белыми клеевыми лентами, разделяя их.

Старайтесь держать ленты плоскими и без складок во время этой процедуры; скукоженные ленты будут прилипать друг к другу и ломаться, вместо того чтобы чисто выстраиваться.

Медленно потяните одну из клеевых лент от аккумулятора к нижней части iPhone.

Тяните равномерно, поддерживая постоянное натяжение на ленте, пока она не высвободится между аккумулятором и задним корпусом. Для наилучших результатов тяните ленту под углом 60º или меньше.

Осторожно проведите ленту вокруг угла и вверх по стороне аккумулятора.

Будьте осторожны, чтобы не зацепить её за угол аккумулятора или другие внутренние компоненты iPhone.

Лента растянется до многих раз больше своей оригинальной длины. Продолжайте тянуть, при необходимости захватывая ленту ближе к аккумулятору, пока вся лента не освободится.

Повторите, чтобы удалить вторую клейкую ленту.

Если вы успешно удалили обе ленты, пропустите следующие два шага.

Если какая-либо из клейких лент сломалась под аккумулятором и не может быть извлечена, постарайтесь удалить оставшуюся ленту, а затем переходите к следующему шагу.

Если какая-либо из клейких лент сломалась и аккумулятор остается приклеенным к задней панели, подготовьте iOpener или используйте фен, чтобы нагреть заднюю панель непосредственно за аккумулятором.

Переверните iPhone обратно и вставьте пластиковую карту между боковой частью аккумулятора и задней панелью.

Будьте осторожны, чтобы держать карту как можно более плоской, чтобы избежать изгиба аккумулятора, что может повредить его и вызвать выделение опасных химикатов.

Вставьте карту глубже, чтобы разрушить клей под аккумулятором.

Удалите аккумулятор из задней панели.

При установке аккумулятора обратитесь к этой инструкции, чтобы заменить клейкие ленты вашего аккумулятора.

Удалите следующие винты Phillips #000 с крепления вибромотора:

Один винт 1.7 мм

Один винт 2.5 мм

С помощью пинцета удалите крепление вибромотора.

Удалите винт Phillips #000 размером 1.7 мм, фиксирующий вибромотор к задней панели.

Используйте пинцет, чтобы удалить вибромотор из задней панели.

Аккуратно отсоедините контактную площадку вибромотора от верхнего кабельного узла от блока bluetooth и wi-fi антенны.

Будьте осторожны, чтобы не повредить этот кабель, иначе вы можете потерять функцию вибромотора или других верхних компонентов кабеля.

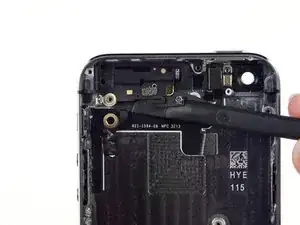

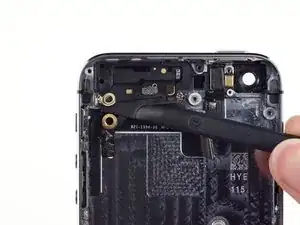

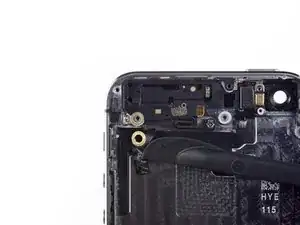

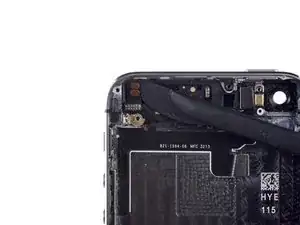

Осторожно подденьте антенну Bluetooth и Wi-Fi, отрывая её от клея, удерживающего её на задней панели.

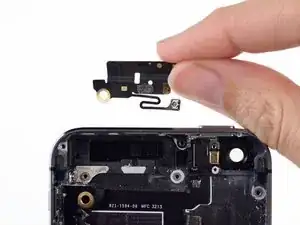

Удалите антенну Bluetooth и Wi-Fi.

Будьте осторожны, чтобы не касаться любых металлических контактных точек голыми руками — используйте пинцеты или перчатки. Жировые следы пальцев могут нарушить проводимость. Если вы коснетесь компонентов, очистите их с помощью обезжиривателя, такого как Windex или изопропиловый спирт, перед повторной сборкой.
