Замена кнопки питания iPhone 5s

Прежде чем продолжать, разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Удалите два винта Pentalobe 3,9 мм по обе стороны разъёма Lightning.

Если стекло дисплея треснуло, заклейте стекло, чтобы предотвратить дальнейшее разрушение и избежать травм во время ремонта.

Наложите налегающие полоски прозрачной упаковочной ленты на дисплей iPhone, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы защитить глаза от отлетевших осколков стекла во время ремонта.

В следующих шагах Вы будете вытягивать дисплей из корпуса телефона. Дисплей состоит из стеклянной панели и пластиковой рамки с металлическими защёлками.

Независимо от используемого инструмента, убедитесь, что вы поднимаете весь дисплей целиком.

Если стекло начинает отделяться от пластика, как показано на первом изображении, вставьте пластиковый инструмент для открытия между пластиковой рамкой и металлическим корпусом телефона, чтобы вывести металлические защёлки из корпуса.

Если Вы собираете телефон с разделённой рамкой дисплея, возможно, стоит поместить тонкую полоску клея между пластиковой рамкой и стеклом, чтобы телефон держался закрытым.

Следующие два шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если Вы не используете Anti-Clamp, пропустите два шага ниже для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Потяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски близко к нижнему краю iPhone чуть выше кнопки «Домой» — одну на передней панели и одну на задней.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, вы можете использовать прилагаемую липкую прокладку, чтобы повысить сцепление.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают сдвигаться, слегка ослабьте присоски и выровняйте рычаги.

Вставьте медиатор под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, поверните рукоятку на четверть оборота.

Не крутьте более чем на четверть оборота за раз и делайте паузы на несколько секунд между поворотами. Дайте Anti-Clamp и времени проделать работу за Вас.

Пропустите следующие два шага.

Если у Вас нет Anti-Clamp, используйте одну присоску, чтобы приподнять переднюю панель:

Прижмите присоску к экрану прямо выше кнопки «Домой».

Убедитесь, что присоска полностью прилегает к экрану для плотного уплотнения.

Передняя панель прикреплена защёлками, а также к ней подключено несколько ленточных кабелей. Ваша задача — освободить защёлки и открыть телефон только настолько, чтобы отсоединить кабели. Действуйте медленно и осторожно, чтобы избежать повреждений.

Убедитесь, что присоска прочно прикреплена к сборке передней панели рядом с кнопкой «Домой».

Держа iPhone одной рукой, потяните за присоску, чтобы слегка отвести конец передней панели с кнопкой «Домой» от задней крышки.

Пластиковым инструментом аккуратно подденьте кромки задней крышки вниз, отводя их от сборки передней панели, пока тянете за присоску.

Двигайтесь медленно, применяя равномерное постоянное усилие. Сборка передней панели значительно плотнее сидит, чем в большинстве других устройств.

Не пытайтесь полностью снять сборку передней панели с задней крышки — между ними соединены несколько хрупких ленточных кабелей.

Потяните пластиковую выбивалку, чтобы снять вакуумную герметизацию на присоске.

Удалите присоску с экрана.

Откройте телефон настолько, чтобы увидеть металлическую скобу, закрывающую кабель кнопки «Домой».

Не открывайте телефон слишком широко — вы рискуете повредить кабель кнопки «Домой» или разъём, в который он вставляется. Держите кабель свободным — если он натянут, значит, вы открыли слишком далеко.

Только оригинальная сборка кнопки «Домой» телефона сможет использовать функциональность Touch ID. Если вы порвёте кабель, установка новой кнопки «Домой» восстановит только обычные функции кнопки, но не Touch ID.

Используйте наконечник лопатки, чтобы отжать скобу и удалить её пинцетом.

Следующие два шага относятся к сборке. Пропустите их и продолжите с Шага 12 до сборки.

При сборке необходимо заново установить кронштейн кабеля Touch ID. Вершина кронштейна должна задвинуться между аккумулятором и разъемом кабеля Touch ID, перед металлической пластиной. Нижняя часть должна защёлкнуться поверх разъема.

Сдвиньте верхнюю часть кронштейна над разъемом кабеля Touch ID слева направо.

В качестве альтернативы можно положить кронштейн прямо над разъемом. Кромка с «ножкой» приподнимет кронштейн под небольшим углом, а противоположная кромка должна оказаться между разъемом кабеля и металлической пластиной рядом с аккумулятором. Положив лезвие лопатки плоско на кронштейн, аккуратно надавите вниз, чтобы защёлкнулись задние и передние защёлки.

При сборке используйте плоский конец лопатки, чтобы защёлкнуть переднюю часть кронштейна кабеля Touch ID над разъемом кабеля.

Если кронштейн не защёлкивается заподлицо, возможно, потребуется снять его и снова сдвинуть над разъемом кабеля для лучшей посадки.

Используйте наконечник лопатки, чтобы поддеть разъем кабеля кнопки «Домой» и вынуть его из гнезда.

Убедитесь, что вы разъединяете только разъем кабеля от его гнезда, а не поддеваете всё гнездо. Гнездо закреплено на собственном припоем/клеем кабеле и может быть оторвано, если действовать неосторожно.

После освобождения разъема отведите часть сборки с кнопкой «Домой» от заднего корпуса, используя верхнюю часть телефона как шарнир.

Откройте дисплей примерно под углом 90º и оперите его о что‑нибудь, чтобы он был зафиксирован во время работы с телефоном.

Наденьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвращает чрезмерное натяжение кабелей дисплея.

В крайнем случае можно использовать нераскрытую банку напитка, чтобы подпереть дисплей.

Удалите два винта Phillips #000 длиной 1,6 мм, крепящие металлический кронштейн разъема аккумулятора к логической плате.

Снимите металлический кронштейн разъема аккумулятора с iPhone.

Используйте плоский конец лопатки, чтобы осторожно поддеть разъем аккумулятора и приподнять его из гнезда на логической плате.

Будьте очень осторожны и поддёвывайте только сам разъем аккумулятора, а не гнездо на логической плате. Если вы подднёте гнездо или плату, вы можете уничтожить гнездо или повредить соседние компоненты платы.

Удалите следующие винты, крепящие кронштейн кабелей передней панели к логической плате:

Один винт Phillips #000 длиной 1,7 мм

Один винт Phillips #000 длиной 1,2 мм

Один винт Phillips #000 длиной 1,3 мм

Ещё один винт Phillips #000 длиной 1,7 мм

Этот винт 1,7 мм часто не притягивается к намагниченной отвёртке. Будьте внимательны, чтобы не потерять его при извлечении.

Особенно важно не перепутать винты на этом шаге при сборке. Случайное использование винта 1,3 мм или одного из винтов 1,7 мм в нижнем правом отверстии приведёт к значительному повреждению логической платы, и телефон перестанет загружаться.

Осторожно: не перетягивайте винты и не применяйте чрезмерную силу. Если винт не входит легко при закреплении, он может быть неправильного размера.

Снимите кронштейн кабелей передней панели с логической платы.

Используйте лопатку или ноготь, чтобы отсоединить кабель фронтальной камеры и датчиков.

Убедитесь, что аккумулятор отключён, прежде чем отсоединять или заново подключать кабель на этом шаге.

Отключите разъем кабеля ЖК‑экрана.

При сборке разъём ЖК‑кабеля может отскочить от соединителя. Это может привести к белым линиям или пустому экрану при включении телефона. В таком случае просто снова подсоедините кабель и выполните перезагрузку питания. Лучший способ перезагрузить питание — отключить и снова подключить аккумулятор.

Наконец, отключите разъем кабеля дигитайзера.

Снимите передний модуль (панель) с заднего корпуса.

Вставьте инструмент для извлечения SIM‑карты или скрепку в маленькое отверстие в лотке SIM‑карты.

Нажмите, чтобы извлечь лоток. Для этого может потребоваться значительная сила.

Удалите сборку лотка SIM‑карты из iPhone.

При повторной установке SIM‑карты убедитесь, что она ориентирована правильно относительно лотка.

Используйте лопатку, чтобы аккуратно поддеть кабель кнопочной сборки и приподнять его из гнезда на логической плате.

Будьте очень осторожны и поддёргивайте только сам разъем, а не гнездо на логической плате. Если вы поддёте гнездо, вы можете полностью сломать разъем.

Используйте лопатку, чтобы приподнять кабель разъёма Lightning из его гнезда на плате.

Отогните кабель разъёма Lightning в сторону от платы.

Используйте наконечник лопатки, чтобы приподнять антенный кабель из его гнезда на плате.

Используйте плоский конец лопатки, чтобы отсоединить кабель задней камеры от его гнезда на плате.

Удалите любую ленту, закрывающую кронштейн вспышки камеры.

Удалите со платы следующие винты:

Один винт Phillips #000, 2.4 мм

Этот винт также удерживает небольшой металлический контакт под платой. Он закреплён под пластиковой скобой, но если вы увидите, что он выскальзывает, обратитесь к этом шагу, чтобы извлечь его.

Два винта Phillips #000, 2.3 мм

Три стоечные винта, 2.8 мм

Один стоечный винт без магнитного покрытия, 2.9 мм

Стоечные винты лучше всего извлекать с помощью отвертки для стоек или соответствующей насадки.

В крайнем случае подойдёт небольшая плоская отвёртка — действуйте особенно осторожно, чтобы она не соскользнула и не повредила окружающие компоненты.

Используйте инструмент для вскрытия из пластика, чтобы приподнять плату достаточно, чтобы взять её пальцами.

Оттяните плату немного в сторону от задней камеры.

Не пытайтесь пока снимать плату полностью — она всё ещё соединена антенным кабелем сзади.

Переверните плату в сторону батареи, как будто перелистываете страницу в книге.

Используйте плоский конец лопатки, чтобы отключить антенный кабель на задней стороне платы.

Снимите плату с iPhone.

В этот момент небольшая металлическая пластина рядом с задней камерой ослаблена и может выскочить из своего гнезда.

Поскольку она очень маленькая и легко теряется, лучше извлечь эту пластину и отложить в сторону, пока вы продолжаете работу с телефоном.

Используйте пинцет, чтобы извлечь пластину из-под кронштейна слева от задней камеры.

При сборке ориентируйте пластину так, чтобы маленький язычок был справа, а самая длинная плоская кромка располагалась вдоль верхней части телефона.

С помощью пинцета выверните резиновую крышку камеры из её защёлки и отогните наружу от задней крышки.

Не пытайтесь полностью снять эту крышку. Она прикреплена к задней крышке и её достаточно просто отогнуть, а не снимать.

Извлеките заднюю камеру из задней крышки.

При сборке кабель камеры должен изгибаться в форме буквы «U», чтобы разместиться за платой.

Если резиновый уплотнитель камеры сместился, обязательно верните его на место перед сборкой iPhone.

Удалите два винта Phillips #000, 1.6 мм, фиксирующие кронштейн задней камеры.

Снимите кронштейн задней камеры с задней крышки.

Снимите резиновый уплотнитель камеры с корпуса.

Вставьте наконечник лопатки в отверстие вкладки клейкой ленты батареи рядом с разъёмом для наушников.

Приподнимите вкладку слегка и с помощью лопатки разогните вкладку из её гнезда.

Тяните вкладку клейкой ленты батареи непосредственно вверх от телефона.

Разрежьте чёрную вкладку клейкой ленты между двумя белыми клеевыми полосками, разделив их.

Старайтесь держать полоски плоскими и без складок во время процедуры; сморщенные полоски будут слипаться и рваться вместо того, чтобы вытягиваться чисто.

Медленно потяните одну из клеевых полос батареи от батареи в направлении нижней части iPhone.

Тяните равномерно, поддерживая постоянное натяжение полосы по мере её выхода из-под батареи и задней крышки. Для лучшего результата тяните под углом 60º или меньше.

Аккуратно проведите полоску вокруг угла и вдоль боковой стороны аккумулятора.

Осторожно — не зацепите её о край аккумулятора или о другие внутренние компоненты iPhone.

Полоска растянется в несколько раз от своей первоначальной длины. Продолжайте тянуть, при необходимости повторно захватывая полоску ближе к аккумулятору, пока она полностью не освободится.

Повторите, чтобы удалить вторую клеевую полоску.

Если Вы удалили обе полоски успешно, пропустите следующие два шага.

Если одна из клеевых полосок порвалась под аккумулятором и её нельзя извлечь, попытайтесь удалить оставшуюся полоску, затем переходите к следующему шагу.

Если какая-либо клеевая полоска оторвалась, и аккумулятор остался приклеенным к задней крышке, подготовьте iOpener или используйте фен, чтобы нагреть заднюю крышку непосредственно за аккумулятором.

Переверните iPhone лицевой стороной вверх и вставьте пластиковую карточку между корпусной стороной аккумулятора и задней крышкой.

Старайтесь держать карточку как можно более ровной, чтобы не согнуть аккумулятор — это может повредить его и привести к выделению опасных химикатов.

Вдвиньте карточку глубже, чтобы разорвать клей за аккумулятором.

Извлеките аккумулятор из задней крышки.

При установке аккумулятора обратитесь к этому руководству для замены клеевых полосок аккумулятора.

Удалите следующие винты Phillips #000 с кронштейна вибромотора:

Один винт 1.7 мм

Один винт 2.5 мм

С помощью пинцета снимите кронштейн вибромотора.

Удалите винт Phillips #000 1.7 мм, фиксирующий вибромотор к задней крышке.

Используя пинцет, извлеките вибромотор из задней крышки.

Удалите винт Phillips #000 1.3 мм, фиксирующий контактную планку заземления платы логики к задней крышке.

Снимите контактную планку заземления платы логики.

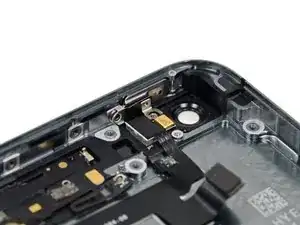

Удалите винт Phillips #000 2.1 мм, фиксирующий контактную пластину и кронштейн кнопки питания/блокировки.

Снимите контактную пластину с iPhone.

При сборке убедитесь, что кронштейн правильно установлен между вспышкой основной камеры и верхним краем корпуса.

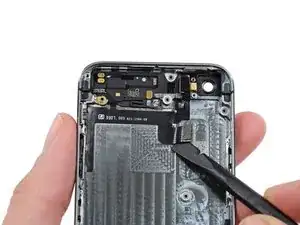

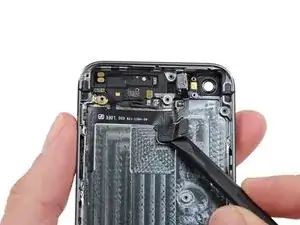

Подденьте плоским концом лопатки кабель верхнего блока компонентов, чтобы освободить его от задней крышки.

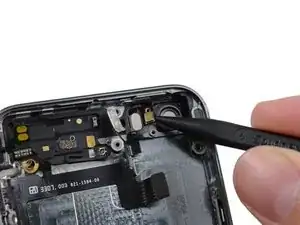

Используйте наконечник лопатки, чтобы освободить микрофонную часть сборки от корпуса.

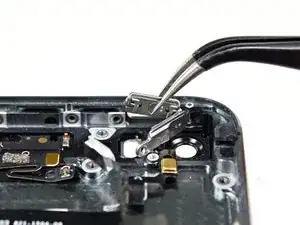

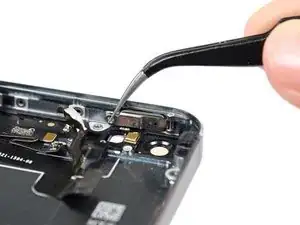

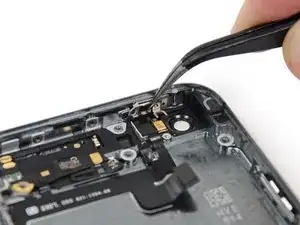

С помощью пинцета отведите кронштейн кнопки питания/блокировки от корпуса.

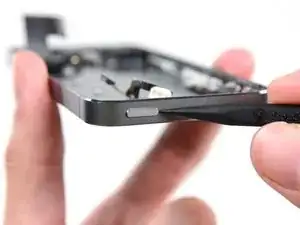

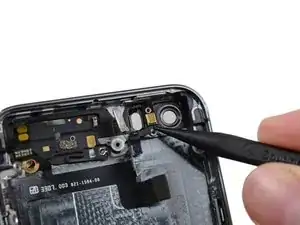

Накончником лопатки слегка нажмите кнопку питания/блокировки внутрь телефона.

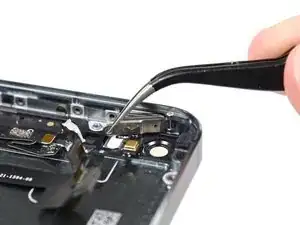

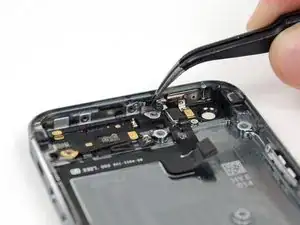

Используя пинцет, извлеките кнопку.

При обратной сборке проверьте ориентацию кнопки. Две буквы "Г" должны быть перевёрнутыми, а металлическая планка должна быть сложена над верхней частью кнопки.
