Замена материнской платы Samsung Galaxy S21 Plus

Используйте это руководство для замены материнской платы в Samsung Galaxy S21 Plus.

Это руководство выполнено на модели SM-G996B/DS (международная). У других моделей в кромке средней рамки может находиться дополнительный антенный кабель.

Если при повторной сборке Вы не замените уплотняющие клеевые полосы, устройство будет работать нормально, но, скорее всего, потеряет защиту от воды.

При повторной сборке Вам понадобятся новые клеевые уплотнения для прикрепления компонентов.

Шаг 1

Приготовьте iOpener и приложите его к задней крышке минимум на три минуты, чтобы размягчить клей под ней.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Шаг 2

Закрепите присоску на нижнем крае задней крышки как можно ближе к краю.

Если задняя крышка треснула, присоска может не приклеиться. Попробуйте приподнять её с помощью прочной ленты или приклейте присоску суперклеем и дождитесь полимеризации, чтобы продолжить работу.

Поднимите заднюю крышку при помощи присоски, чтобы создать небольшой зазор между крышкой и рамкой.

Если трудно создать зазор, снова нагрейте клей, чтобы дополнительно его размягчить. Следуйте инструкциям по использованию iOpener, чтобы не перегреть устройство.

Вставьте медиатор в созданный зазор.

Проведите медиатором к нижнему левому углу, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не слипся снова.

Шаг 3

Вставьте второй медиатор в нижний край телефона.

Проведите медиатором к нижнему правому углу, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не слипся снова.

Шаг 4

Если клей стало трудно резать, вероятно, он остыл. Подогрейте iOpener в течение двух–трёх минут, чтобы разогреть клей.

Вставьте третий медиатор в нижний правый угол телефона.

Проведите медиатором вдоль правого края телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не слипся снова.

Шаг 5

При работе около модуля камеры вводите только кончик медиатора (~4–5 мм), чтобы не повредить и не запачкать камеру.

Вставьте четвёртый медиатор под верхний правый угол телефона.

Проведите медиатором вдоль верхнего края, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не слипся снова.

Шаг 6

Вставьте пятый медиатор под нижний левый угол.

Проведите медиатором вдоль левого края задней крышки, чтобы разрезать оставшийся клей.

При работе возле кнопки питания вводите только кончик медиатора (~3–4 мм), чтобы не повредить шлейф кнопок питания и регулировки громкости.

Шаг 7

Снимите заднюю крышку.

При повторной сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

Удалите остатки клея пинцетом или пальцами. Смойте оставшийся клей с помощью изопропилового спирта высокой концентрации (свыше 90%).

Если Вы используете фирменные нарезанные клеевые полосы Samsung, следуйте этому руководству.

Если Вы используете двусторонний скотч, следуйте этому руководству.

Шаг 8

Следите, чтобы инструмент не проколол и не согнул аккумулятор — повреждённый аккумулятор может протечь или вызвать тепловой выброс.

Будьте осторожны с кабелем под зарядной катушкой. Двигайтесь медленно и остановитесь, если медиатор зацепится за кабель.

Вставьте медиатор под левый нижний конец модуля NFC-антенны и зарядной катушки.

Аккуратно проведите медиатором вдоль нижнего левого края модуля, чтобы отделить его от аккумулятора.

Шаг 9

Вставьте медиатор под нижний конец модуля NFC-антенны и зарядной катушки.

Аккуратно проведите медиатором вдоль нижней части модуля, чтобы отделить его от динамика.

Шаг 10

Используйте лопатку, чтобы отключить зарядную катушку, поддев разъём вверх из его гнезда.

Шаг 11

Используйте лопатку, чтобы отключить NFC-антенну, поддев разъём вверх из его гнезда.

Шаг 12

Отвинтите пять винтов длиной 3.9 мм, крепящих модуль NFC-антенны и зарядной катушки, используя крестовую отвёртку Phillips.

Шаг 13

Используйте пинцет или пальцы, чтобы осторожно снять антенну NFC и блок катушки зарядки.

Шаг 14

Используйте лопаточку, чтобы отключить кабель аккумулятора, поддев разъём прямо вверх из его гнезда.

Шаг 15

Используйте лопаточку, чтобы отсоединить гибкий кабель дисплея, поддев его верхний разъём прямо вверх из гнезда.

Шаг 16

Используйте лопаточку, чтобы отключить основные и межсоединительные гибкие кабели от платы, поддев их верхние разъёмы прямо вверх из гнёзд.

Шаг 17

Используйте крестовую отвёртку, чтобы снять семь винтов длиной 3,9 мм, крепящих узел динамика трубки.

Шаг 18

Используйте лопаточку, чтобы отключить кабель динамика трубки, поддев разъём прямо вверх из его гнезда.

Шаг 19

Вставьте лопаточку под нижний левый край узла динамика трубки.

С помощью лопаточки подденьте и приподнимите узел динамика трубки.

Шаг 20

Используйте пинцет или пальцы, чтобы аккуратно вынуть узел динамика трубки.

При сборке заново нанесите новый клей там, где это необходимо, предварительно очистив соответствующие участки изопропиловым спиртом (>90%).

Шаг 21

Используйте лопаточку, чтобы отключить кабель фронтальной камеры, поддев разъём прямо вверх из его гнезда.

Шаг 22

Во время следующего шага не сгибайте кабель резко — изгибайте его только плавно, чтобы не повредить.

Используйте лопаточку, чтобы отключить гибкий кабель кнопки питания, поддев разъём прямо вверх из его гнезда.

Осторожно отогните гибкий кабель в сторону лопаточкой, чтобы избежать его повреждения при снятии платы.

Шаг 23

Во время следующего шага не сгибайте кабель резко — изгибайте его только плавно, чтобы не повредить.

Используйте лопаточку, чтобы отключить гибкий кабель антенны питания, поддев разъём прямо вверх из его гнезда.

Осторожно отогните гибкий кабель в сторону лопаточкой, чтобы избежать его повреждения при снятии платы.

Шаг 24

Убедитесь, что никакие кабели не перепутаны с узлом платы во время процедуры снятия, чтобы не повредить кабели.

Вставьте лопаточку под верхний край узла платы рядом с вибромотором.

С помощью лопаточки приподнимите узел платы.

Шаг 25

Аккуратно выньте узел платы вместе с тыльными камерами.

Шаг 26

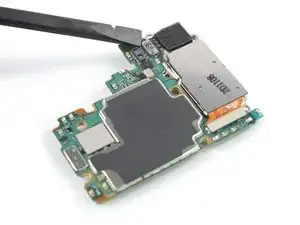

Используйте лопаточку, чтобы отключить гибкий кабель ультраширокой камеры, поддев его разъём прямо вверх из гнезда.

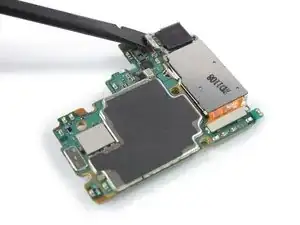

Используйте лопаточку, чтобы отсоединить блок широкоугольной и телефото камер, поддев его разъём прямо вверх из гнезда.

Шаг 27

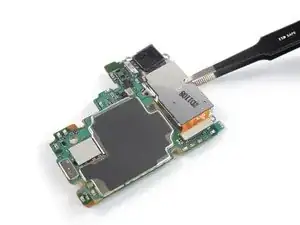

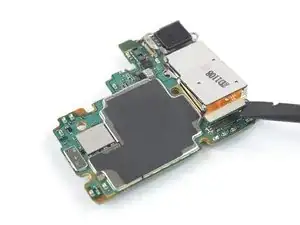

Используйте пинцет или палец, чтобы осторожно отделить модуль камеры от платы.

При сборке заново нанесите новый клей там, где это необходимо, предварительно очистив соответствующие участки изопропиловым спиртом (>90%).

Заключение

По возможности включите устройство и проверьте выполненный ремонт перед установкой нового клея и повторным запечатыванием.

Сравните новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить защитные клеевые плёнки с новой детали перед установкой.

Для сборки устройства выполните эти инструкции в обратном порядке.

После завершения ремонта следуйте этому руководству, чтобы протестировать ремонт.

Отнесите электронный отход в переработку с сертификатом R2 или e-Stewards.
