Замена модуля экрана и батареи Samsung Galaxy S21 Plus

Вставьте инструмент для извлечения SIM-карты, биты или распрямлённую скрепку в отверстие лотка SIM-карты на верхнем торце телефона.

Нажмите инструмент для извлечения SIM-карты в отверстие лотка SIM-карты, чтобы извлечь лоток SIM-карты.

Снимите лоток SIM-карты.

Если вы случайно вставили инструмент для извлечения SIM-карты в отверстие микрофона, не беспокойтесь! Скорее всего вы не повредили микрофон.

Обязательно выключите устройство перед началом ремонта.

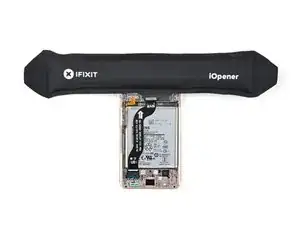

Нагрейте iOpener и приложите его к нижнему торцу задней крышки в течение двух минут.

Можно также использовать фен, паяльную пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Закрепите присоску на нижнем торце задней крышки как можно ближе к краю.

Если задняя крышка треснула, присоска может не держаться. Попробуйте поднять крышку с помощью прочной ленты или приклейте присоску суперклеем и дождитесь высыхания, чтобы продолжить.

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между задней крышкой и рамой.

Если у вас возникают трудности с созданием зазора, примените больше тепла, чтобы дополнительно размягчить клей. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Вставьте открывающий пиком в созданный зазор.

Проведите открывающим пиком к нижнему левому углу, чтобы перерезать клей.

Оставьте открывающий пиком на месте, чтобы клей не склеился заново.

Вставьте второй открывающий пиком в нижний торец телефона.

Проведите открывающим пиком к нижнему правому углу, чтобы перерезать клей.

Оставьте открывающие пиком на месте, чтобы клей не склеился заново.

Нагрейте iOpener и приложите его к правому торцу задней крышки в течение двух минут.

Если клей становится трудно перерезать, он, скорее всего, остыл. Приложите нагретый iOpener к краю, чтобы снова разогреть клей.

Вставьте третий открывающий пиком в нижний правый угол телефона.

Проведите открывающим пиком вдоль правого края телефона, чтобы перерезать клей.

Оставьте открывающий пиком в верхнем правом углу, чтобы клей не склеился заново.

Нагрейте iOpener и приложите его к верхнему торцу задней крышки в течение двух минут.

При работе рядом с блоком камеры вставляйте только кончик открывающего пика (≈4–5 мм), чтобы не повредить и не размазать камеру.

Вставьте четвёртый открывающий пиком под верхний правый угол телефона.

Проведите открывающим пиком вдоль верхнего торца, чтобы перерезать клей.

Оставьте открывающий пиком в верхнем левом углу, чтобы клей не склеился заново.

Нагрейте iOpener и приложите его к левому торцу задней крышки в течение двух минут.

Вставьте пятый открывающий пиком под нижний левый угол.

Проведите открывающим пиком вдоль левого края задней крышки, чтобы перерезать оставшийся клей.

При работе рядом с кнопкой питания вставляйте только кончик открывающего пика (≈3–4 мм), чтобы не повредить шлейф кнопок питания и громкости.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед тем, как плотно закрыть корпус. Обязательно полностью выключите телефон перед продолжением работ.

Удалите куски клея пинцетом или пальцами. Используйте изопропиловый спирт высокой концентрации (свыше 90%) для удаления остатков клея.

Если вы используете клей вырезанный по форме, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор инструментом — проколотый или согнутый аккумулятор может протечь опасными химикатами или вызвать тепловой инцидент.

Вставьте лопатку для открывания под левый нижний конец антенны NFC и блока зарядной катушки.

Осторожно проведите лопаткой вдоль нижнего левого края блока, чтобы отделить его от аккумулятора.

Используйте лопатку, чтобы отсоединить зарядную катушку, поддев разъем прямо вверх от его гнезда.

Используйте лопатку, чтобы отсоединить антенну NFC, поддев разъем прямо вверх от его гнезда.

Используйте крестовую отвёртку, чтобы выкрутить пять винтов длиной 3.9 мм, крепящих блок антенны NFC и зарядной катушки.

Используйте крестовую отвёртку, чтобы выкрутить шесть винтов длиной 3.9 мм, крепящих корпус динамика.

Вставьте наконечник лопатки между рамой и верхней левой выемкой в корпусе динамика.

Подденьте лопаткой вверх, чтобы освободить динамик от пластиковых защёлок.

Используйте пинцет или пальцы, чтобы аккуратно снять блок антенны NFC и зарядной катушки.

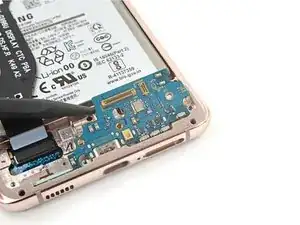

Используйте лопатку, чтобы поддеть и отсоединить пресс-разъём аккумулятора.

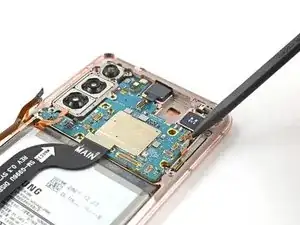

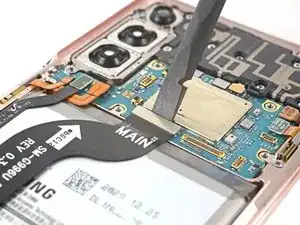

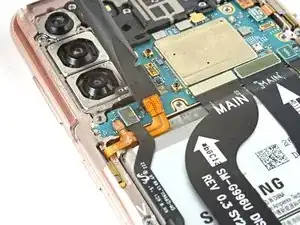

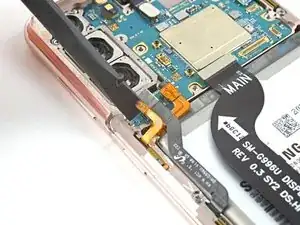

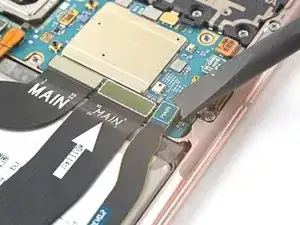

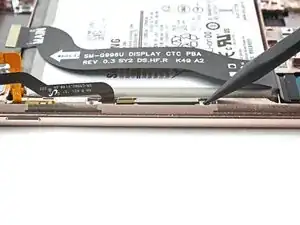

Используйте лопатку, чтобы поддеть и отсоединить пресс-разъёмы основных и вторичных межплатных шлейфов на материнской плате.

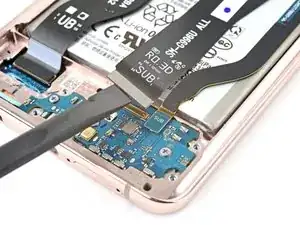

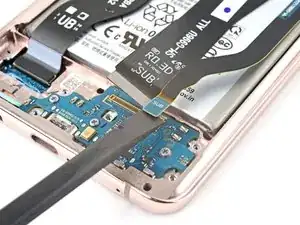

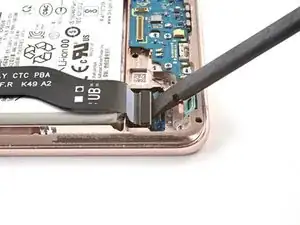

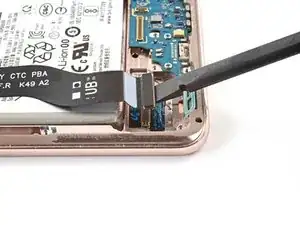

Используйте лопатку, чтобы поддеть и отсоединить пресс-разъёмы основных и вторичных межплатных шлейфов на дочерней плате.

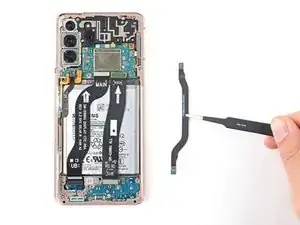

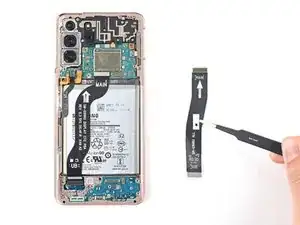

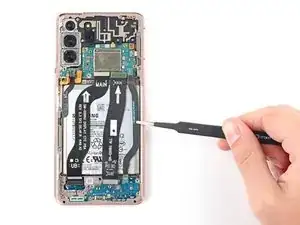

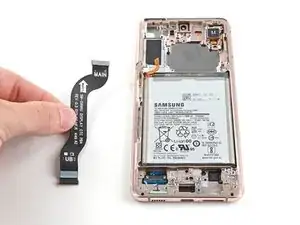

Используйте пинцет или пальцы, чтобы снять межплатные шлейфы.

Отложите шлейфы в сторону. Вы будете использовать их повторно при сборке.

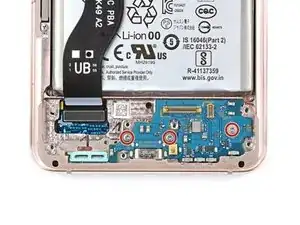

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 3.4 мм, крепящих плату зарядки.

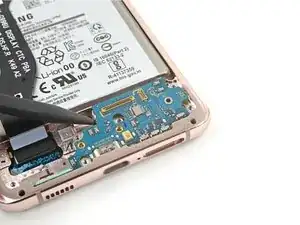

Вставьте заострённый конец лопатки под верхний левый край дочерней платы и подденьте вверх, чтобы освободить её из пазa.

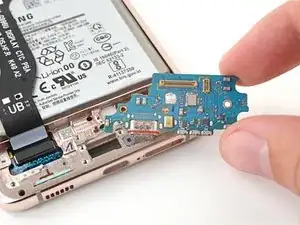

Используйте пинцет или пальцы, чтобы поднять дочернюю плату и вынуть её из нижней части устройства.

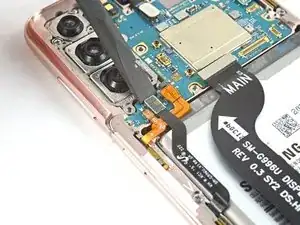

Используйте лопатку, чтобы поддеть и отсоединить пресс-разъём кабеля дисплея.

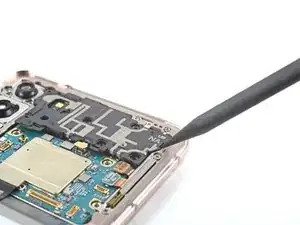

Используйте наконечник лопатки, чтобы поддеть и отсоединить пресс-разъём динамика для разговоров.

Используйте крестовую отвёртку, чтобы выкрутить семь винтов длиной 3.9 мм, крепящих корпус динамика для разговоров.

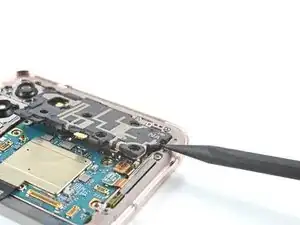

Вставьте лопатку между корпусом динамика для разговоров и рамой.

Подденьте лопаткой вверх, чтобы освободить динамик от пластиковых защёлок

Снимите корпус динамика для разговоров.

Отложите динамик в сторону. Вы будете использовать его повторно при сборке.

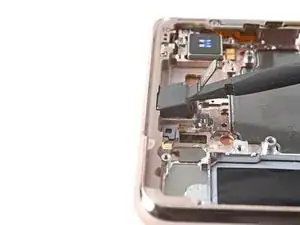

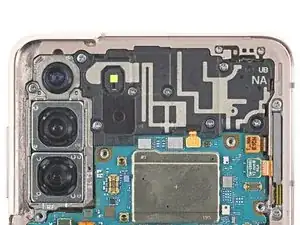

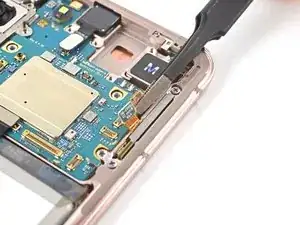

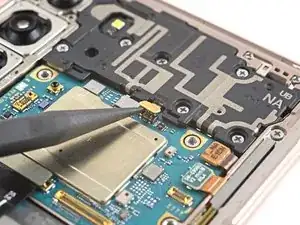

Используйте лопатку, чтобы поддеть и отсоединить пресс-разъём 5G mmWave антенны.

Повторите для пресс-разъёма кабеля кнопки питания рядом с ним.

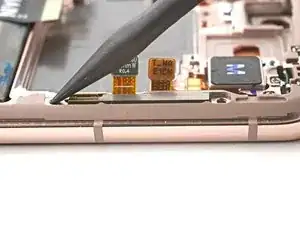

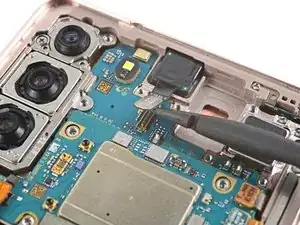

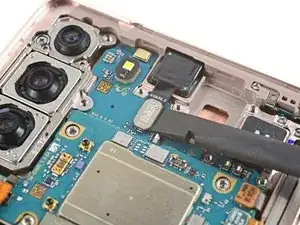

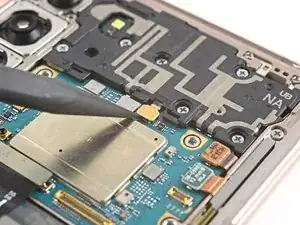

Используйте лопатку, чтобы поддеть и отсоединить пресс-разъём передней камеры.

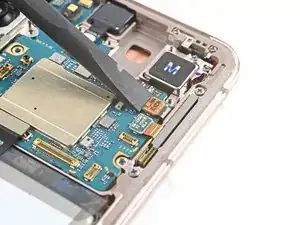

Используйте лопатку, чтобы поддеть и отсоединить оранжевый пресс-разъём.

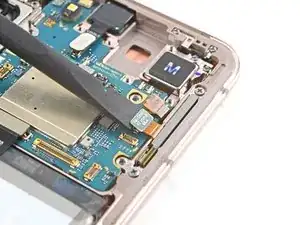

Повторите для пресс-разъёма правой 5G mmWave антенны рядом с ним.

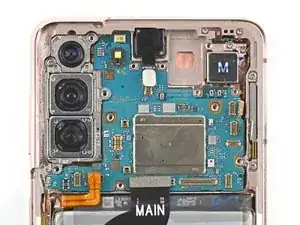

Используйте крестовую отвёртку, чтобы выкрутить винт длиной 3.9 мм, крепящий материнскую плату.

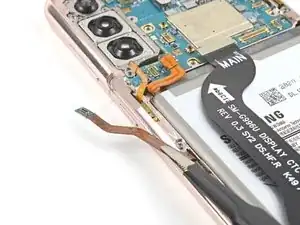

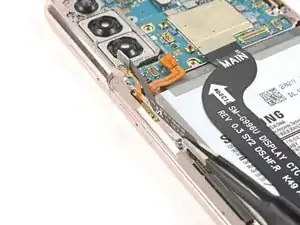

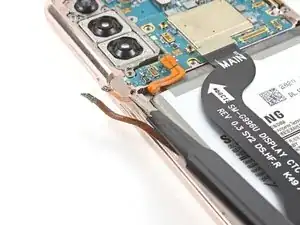

Используйте пинцет или пальцы, чтобы аккуратно отогнуть в сторону от корпуса кабель левой 5G mmWave антенны.

Повторите то же для кабеля кнопки питания.

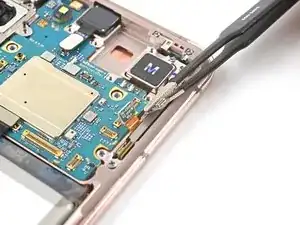

Используйте пинцет или пальцы, чтобы аккуратно отогнуть два разъёма от правого края платы.

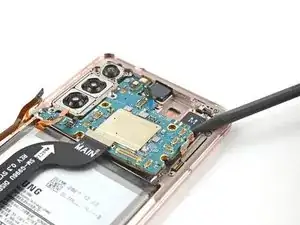

Вставьте конце лопатки между платой и корпусом.

Подденьте лопаткой, чтобы освободить плату из её посадочного места в корпусе.

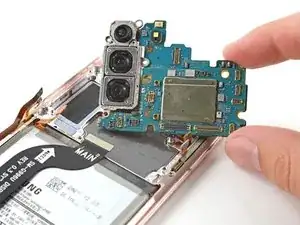

Снимите плату.

Отложите плату в сторону. Вы будете повторно использовать её при сборке.

Приложите нагретый iOpener к фронтальной камере на 90 секунд.

Вставьте лопатку в щель между корпусом и фронтальной камерой.

Подденьте лопаткой, чтобы отделить фронтальную камеру от корпуса.

Если камера не отделяется, приложите больше тепла.

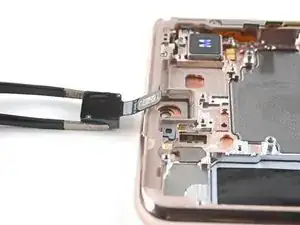

Используйте пинцет или пальцы, чтобы снять фронтальную камеру.

Отложите камеру в сторону. Вы будете повторно использовать её при сборке.

При сборке выполните следующие действия для установки фронтальной камеры:

Снимите защитную подложку с клея фронтальной камеры и приклейте липкую сторону к корпусу.

Используйте пинцет или пальцы, чтобы потянуть за язычок и обнажить верхний слой клея.

Вставьте фронтальную камеру и прижмите, чтобы приклеить её к корпусу.

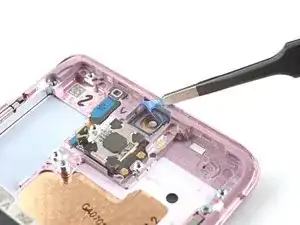

Отвинтите четыре винта длиной 3,4 мм, крепящие 5G mmWave антенны, крестовой отвёрткой Phillips.

Кончиком лопатки подденьте нижнюю защёлку винтовой лапки кронштейна правой 5G mmWave антенны.

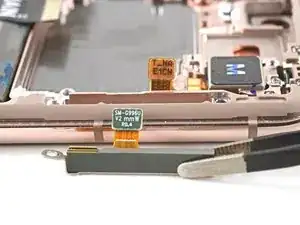

Используйте пинцет или пальцы, чтобы снять правую 5G mmWave антенну.

Отложите антенну в сторону. Вы будете повторно использовать её при сборке.

Кончиком лопатки подденьте нижнюю защёлку винтовой лапки кронштейна левой 5G mmWave антенны.

Используйте пинцет или пальцы, чтобы снять левую 5G mmWave антенну.

Отложите антенну в сторону. Вы будете повторно использовать её при сборке.

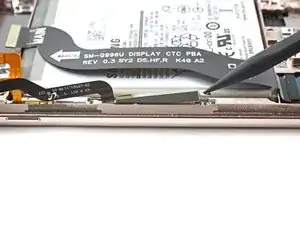

Подденьте лопаткой и отсоедините нажимной разъём кабеля дисплея возле нижней части устройства.

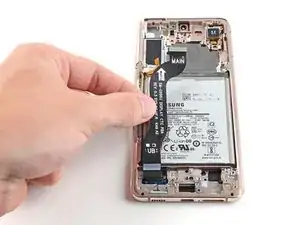

Используйте пинцет или пальцы, чтобы снять кабель дисплея.

Отложите кабель в сторону. Вы будете повторно использовать его при сборке.

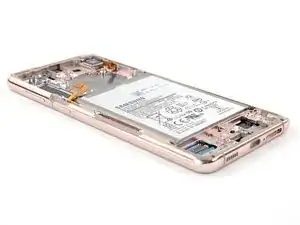

Теперь у вас остался модуль экрана вместе с аккумулятором.
