Замена модуля антенны NFC и катушки беспроводной зарядки Samsung Galaxy S21 Plus

Нагрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно использовать фен, термофен или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Прикрепите присоску к нижнему краю задней крышки как можно ближе к кромке.

Если задняя крышка треснула, присоска может не держаться. Попробуйте поднять крышку с помощью прочной ленты или приклейте присоску суперклеем и дайте ей застыть, чтобы продолжить работу.

Поднимите заднюю крышку с помощью присоски, чтобы создать небольшой зазор между крышкой и рамкой.

Если трудно создать зазор, примените больше тепла, чтобы сильнее размягчить клей. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Вставьте медиатор в созданный зазор.

Проведите медиатором до нижнего левого угла, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Вставьте второй медиатор в нижнюю часть телефона.

Проведите медиатором до нижнего правого угла, чтобы разрезать клей.

Оставьте медиаторы на месте, чтобы клей не склеился снова.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Если клей становится трудным для резки, он, скорее всего, остыл. Используйте iOpener в течение двух-трёх минут, чтобы разогреть его.

Вставьте третий медиатор в нижний правый угол телефона.

Проведите медиатором вдоль правого края телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не склеился снова.

Нагрейте iOpener и приложите его к верхнему краю задней крышки на две минуты.

При разрезании близко к модулю камеры вставляйте только кончик медиатора (~4–5 мм), чтобы не повредить и не замазать камеру.

Вставьте четвёртый медиатор под верхний правый угол телефона.

Проведите медиатором вдоль верхнего края, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился снова.

Нагрейте iOpener и приложите его к левому краю задней крышки на две минуты.

Вставьте пятый медиатор под нижний левый угол.

Проведите медиатором вдоль левого края задней крышки, чтобы разрезать оставшийся клей.

При разрезании рядом с кнопкой питания вставляйте только кончик медиатора (~3–4 мм), чтобы не повредить плоский кабель кнопки питания и регуляторов громкости.

Снимите заднюю крышку.

При сборке:

Это хорошая точка, чтобы включить телефон и проверить все функции перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работ.

Удалите любые кусочки клея пинцетом или пальцами. При затруднении разделения клея примените тепло.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Будьте осторожны, чтобы не проколоть и не согнуть батарею инструментом — прокол или изгиб батареи может привести к утечке опасных веществ или тепловому событию.

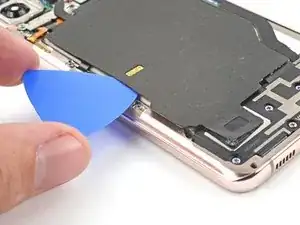

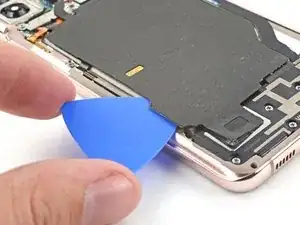

Вставьте медиатор под левый нижний край модуля антенны NFC и катушки беспроводной зарядки.

Осторожно проведите медиатором вдоль нижнего левого края модуля, чтобы отделить его от батареи.

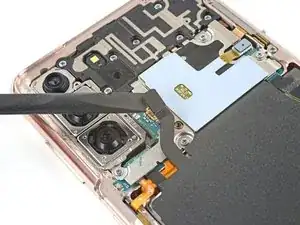

Используйте пластиковую лопатку, чтобы отключить катушку зарядки, поддев разъём и аккуратно потянув его прямо вверх из гнезда.

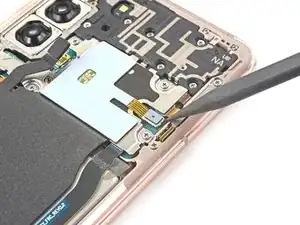

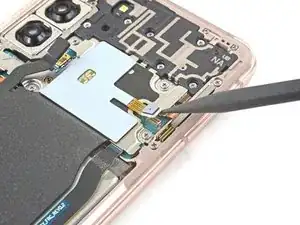

Используйте пластиковую лопатку, чтобы отключить антенну NFC, поддев разъём и аккуратно потянув его прямо вверх из гнезда.

Используйте крестовую отвёртку, чтобы выкрутить пять винтов длиной 3.9 мм, закрепляющих модуль антенны NFC и катушки зарядки.

Используйте крестовую отвертку, чтобы выкрутить шесть винтов длиной 3,9 мм, крепящих узел динамика.

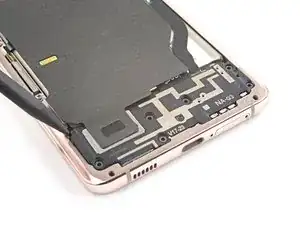

Вставьте наконечник лопатки между рамкой и верхним левым вырезом в динамике.

Подденьте лопаткой вверх, чтобы освободить динамик из его пластиковых защёлок.

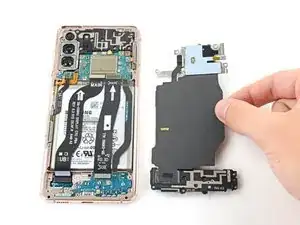

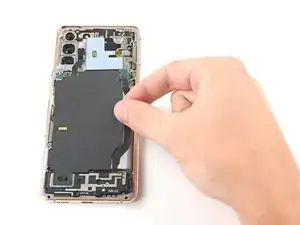

Используя пинцет или пальцы, осторожно извлеките сборку антенны NFC и катушки для зарядки.
