Замена аккумулятора Samsung Galaxy S20 Plus

Перед началом отключите телефон от питания и выключите его.

Разогрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к задней панели телефона как можно ближе к центру нижнего края.

Если экран сильно треснул, покрытие его прозрачным упаковочным скотчем может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску на суперклей к разбитому стеклу.

Резко и равномерно потяните за присоску, чтобы создать зазор между задней крышкой и рамкой.

Вставьте наконечник пластикового медиатора в получившийся зазор.

Из-за плотных зазоров может потребоваться несколько попыток повторного нагрева iOpener и отделения присоской, прежде чем получится.

Если у вас возникают трудности с созданием зазора, нагрейте край сильнее и попробуйте снова.

Не прилагайте чрезмерную силу медиатором — вы рискуете треснуть заднее стекло.

Проводите медиатором взад-вперёд вдоль нижнего края, чтобы разрезать клей.

Не пытайтесь разрезать клей рядом с углами телефона, где стекло изогнуто — вы рискуете треснуть стеклянную панель.

Оставьте медиатор в шве, чтобы клей не склеился снова.

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

Прикрепите присоску к задней панели телефона как можно ближе к центру левого края.

Резко и равномерно потяните за присоску, чтобы создать зазор между задней крышкой и рамкой.

Вставьте наконечник пластикового медиатора в зазор.

Поскольку стекло на этом крае изогнуто, медиатор нельзя будет вставить глубоко. Пока кончик медиатора находится под краем стекла, вы сможете продолжить работу.

Из-за плотных зазоров может потребоваться несколько попыток.

Если у вас возникают трудности с созданием зазора, нагрейте край сильнее и попробуйте снова.

Можно также капнуть несколько капель изопропилового спирта высокой концентрации (свыше 90%) в шов, чтобы помочь размягчить клей.

Не прилагайте чрезмерную силу медиатором — вы рискуете треснуть заднее стекло.

Когда медиатор окажется под краем стекла, наклоните его вниз и вставьте дальше, чтобы полностью отделить клей задней крышки.

Проводите медиатором вдоль всего левого края телефона, чтобы отделить клей задней крышки.

Будьте осторожны при прохождении через выступ в рамке вокруг кнопок громкости и питания — вырез в стекле может сделать его более подверженным трещинам.

Оставьте медиатор под левым краем стекла, чтобы клей не склеился снова.

Приложите разогретый iOpener к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Прикрепите присоску к задней панели телефона как можно ближе к центру правого края.

Резко и равномерно потяните за присоску, чтобы создать зазор между задней крышкой и рамкой.

Вставьте наконечник пластикового медиатора в зазор.

Как и на предыдущем крае, необходимо наклонить медиатор вниз, чтобы полностью вставить его под заднюю крышку.

Проводите медиатором вдоль всего правого края телефона, чтобы отделить клей задней крышки.

Оставьте медиатор под правым краем стекла у верхней части устройства, чтобы клей не склеился снова.

По мере выполнения задняя крышка может освободить один или оба других медиатора, и они выпадут. В этом случае отложите медиатор(ы) в сторону — нижний край с этого момента не должен снова склеиться.

Приложите разогретый iOpener к верхнему краю задней крышки на две минуты.

Стекло у углов задней крышки изогнуто и очень легко трескается. Будьте аккуратны на этом этапе, чтобы не повредить заднюю крышку.

Постепенно проведите медиатором от правого края устройства вокруг верхнего правого угла.

Продолжайте разрезать вдоль верхнего края по всей окружности до левого края, чтобы полностью отделить клей задней крышки.

Если резать становится трудно в какой‑то момент, прекратите и повторно нагрейте перед продолжением.

Поднимите заднюю крышку медленно. Используйте медиаторы, чтобы разрезать остающийся клей.

Снимите заднюю крышку.

При сборке:

Это удобный момент включить телефон и проверить все функции перед окончательным закрытием. Обязательно полностью выключите телефон перед продолжением работы.

Уберите куски клея пинцетом или пальцами. При трудностях с отделением клея примените нагрев.

Если вы используете самоклеящиеся прокладки нестандартной вырезки, следуйте этому руководству.

Если вы используете двухсторонний скотч, следуйте этому руководству.

Отверткой Phillips #00 отвинтите шесть винтов длиной 4 мм, которые фиксируют кронштейн материнской платы.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на то же место, откуда был извлечён.

Пинцетом аккуратно потяните вверх и отщёлкните кронштейн материнской платы от пластикового среднего каркаса.

Не снимайте кронштейн полностью — он всё ещё прикреплён к катушке беспроводной зарядки.

Осторожно приподнимите кронштейн материнской платы, чтобы получить доступ к оранжевому разъёму батареи.

Используйте лопатку, чтобы поддеть и отключить разъём батареи.

При отключении таких разъёмов осторожно обращайтесь, чтобы не сместить мелкие поверхностно-монтированные элементы вокруг гнезда.

Используйте лопатку, чтобы поддеть и отключить разъём катушки беспроводной зарядки.

Пинцетом аккуратно оторвите катушку беспроводной зарядки от корпуса устройства.

Снимите катушку беспроводной зарядки.

При обратной сборке сначала подсоедините разъёмы катушки и батареи и вновь закрепите винты кронштейна материнской платы для правильного выравнивания, затем плотно прижмите прокладку катушки, чтобы она приклеилась.

Отверткой Phillips #00 отвинтите пять винтов длиной 4 мм, фиксирующих динамик и нижнюю среднюю рамку.

Вставьте наконечник лопатки или пинцета в выемку в верхнем левом углу средней рамки и подденьте, чтобы освободить защёлки, удерживающие её на месте.

Снимите динамик и нижнюю среднюю рамку.

Используйте лопатку, чтобы поддеть и отключить основной и вспомогательный гибкие кабели от дочерней платы в нижней части устройства.

Чтобы снова подключить защёлкивающиеся разъёмы такого типа, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться и повредиться навсегда.

Используйте лопатку, чтобы поддеть и отключить основной и вспомогательный гибкие кабели от материнской платы.

Осторожно оторвите и снимите основной и вспомогательный гибкие кабели.

Подденьте и отключите левый кабель антенны 5G от материнской платы.

Используйте лопатку, чтобы поддеть и отключить основной гибкий кабель дисплея от материнской платы.

Осторожно оторвите и отведите в сторону гибкие кабели дисплея и левой антенны 5G, чтобы они не мешали материнской плате и аккумулятору.

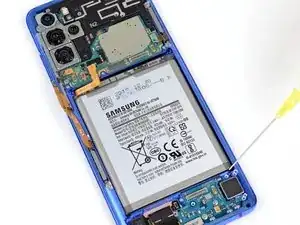

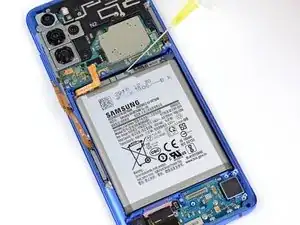

Капните 1–2 капли изопропилового спирта высокой концентрации (свыше 90%) в зазоры между рамкой и краями аккумулятора.

Избыточное количество спирта может повредить дисплей.

Подождите одну минуту, чтобы изопропиловый спирт размягчил клей.

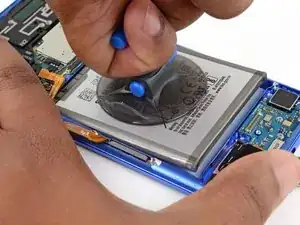

Прикрепите присоску к центру аккумулятора.

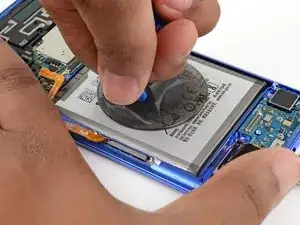

Подпереть верхнюю и нижнюю части устройства о рабочую поверхность одной рукой и крепко потянуть присоску вверх другой рукой.

Клейкая лента ослабевает со временем и при повторных тянущих движениях, а не от резкой силы. Тяните за присоску с равномерным усилием по 15 секунд за раз.

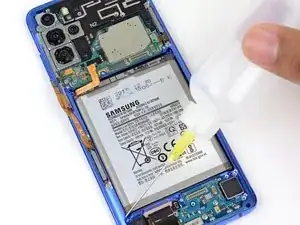

Если аккумулятор не отходит, нанесите 1–2 капли изопропилового спирта вдоль верхнего, левого и правого краев, подождите минуту и попробуйте снова.

Когда аккумулятор начнёт приподниматься от корпуса, переходите к следующему шагу.

Не приступайте к этому шагу, пока аккумулятор не приподнят настолько, чтобы под него легко можно было вставить монтажную лопатку. Если аккумулятор по‑прежнему прочно приклеен, вы рискуете проколоть его лопаткой и вызвать опасное тепловое событие.

После того как аккумулятор приподнят, не используйте изопропиловый спирт, так как он может просочиться в датчик отпечатков и повредить экран.

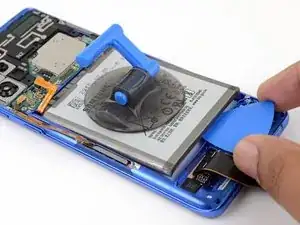

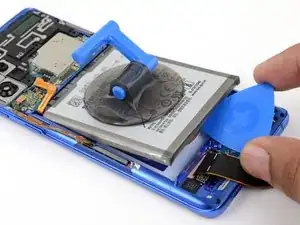

Вставьте монтажную лопатку под нижний край аккумулятора и проверните её, чтобы ослабить клей.

Удалите аккумулятор.

Отогните и/или соскребите оставшийся клей от аккумулятора, затем очистите поверхность гнезда для аккумулятора изопропиловым спиртом и безворсовой тканью.

Если вы использовали изопропиловый спирт, подождите десять минут перед установкой нового аккумулятора, чтобы спирт полностью испарился.

При сборке, если у нового аккумулятора нет заранее нанесённого клея, нанесите клей на гнездо. Затем плотно прижмите новый аккумулятор на место.

Не используйте аккумулятор повторно после его извлечения — это представляет собой потенциальную угрозу безопасности. Замените его на новый аккумулятор.
