Замена порта USB-C и дочерней платы Samsung Galaxy S20 Ultra

Перед началом отключите телефон и выключите питание.

Разогрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, тепловой пистолет или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Нанесите присоску на заднюю часть телефона как можно ближе к центру нижнего края.

Если задняя крышка сильно треснула, наклейте на неё слой прозрачной упаковочной ленты — это может позволить присоске прилично держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. В крайнем случае присоску можно приклеить суперклеем к повреждённой крышке.

Потяните присоску сильной, ровной силой, чтобы создать зазор между задней крышкой и рамой.

Вставьте конец пластикового медиатора в полученный зазор.

Из‑за малых допусков может потребоваться несколько попыток с повторным нагревом iOpener и отделением с помощью присоски, прежде чем всё получится.

Если у вас не получается создать зазор, добавьте нагрева к краю и повторите попытку.

Не прикладывайте чрезмерную силу медиатором, иначе можете треснуть заднее стекло.

Проводите медиатором взад‑вперёд вдоль нижнего края, чтобы перерезать клей.

Не пытайтесь резать клей вблизи углов телефона, где стекло изогнуто, иначе рискуете трещинами в стеклянной панели.

Оставьте медиатор в шве, чтобы клей не склеился заново.

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

Нанесите присоску на заднюю часть телефона как можно ближе к центру левого края.

Потяните присоску сильной, ровной силой, чтобы создать зазор между задней крышкой и рамой.

Вставьте конец пластикового медиатора в зазор.

Поскольку стекло на этом краю изогнуто, медиатор нельзя будет вставить глубоко. Если кончик медиатора окажется под краем стекла, вы сможете продолжить работу.

Из‑за малых допусков может потребоваться несколько попыток.

Если у вас не получается создать зазор, добавьте нагрева к краю и повторите попытку.

Можно также попробовать капнуть несколько капель изопропилового спирта высокой концентрации (более 90%) в шов, чтобы ослабить клей.

Не прикладывайте чрезмерную силу медиатором, иначе рискуете треснуть заднее стекло.

Когда медиатор окажется под краем стекла, наклоните его вниз и введите глубже, чтобы полностью отделить клей задней крышки.

Проведите медиатором к нижнему краю телефона, чтобы отделить клей задней крышки.

Оставьте медиатор под левым краем стекла рядом с нижней частью устройства, чтобы клей не склеился заново.

Вставьте ещё один медиатор под центр левого края задней крышки.

Постепенно проводите медиатор к верхней части устройства, чтобы отделить клей задней крышки.

Будьте осторожны при проведении через выступ в рамке вокруг клавиш громкости и питания — вырез в стекле делает этот участок более склонным к трещинам.

Оставьте медиатор под левым краем стекла рядом с верхней частью устройства, чтобы клей не склеился заново.

Приложите разогретый iOpener к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловой пистолет или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Нанесите присоску на заднюю часть телефона как можно ближе к центру правого края.

Потяните присоску сильной, ровной силой, чтобы создать зазор между задней крышкой и рамой.

Вставьте конец пластикового медиатора в зазор.

Как и на предыдущем крае, медиатор нужно наклонить вниз, чтобы полностью вставить его под заднюю крышку.

Проведите медиатором к нижнему краю телефона, чтобы отделить клей задней крышки.

Оставьте медиатор под правым краем стекла рядом с нижней частью устройства, чтобы клей не склеился заново.

Вставьте ещё один медиатор под центр правого края задней крышки.

Постепенно проводите медиатор к верхней части устройства, чтобы отделить клей задней крышки.

В процессе нижний край задней крышки может освободить три медиатора, расположенных там. Если это произойдёт, отложите эти медиаторы в сторону — нижний край с этого момента не должен снова склеиться.

Приложите разогретый iOpener к верхнему краю задней крышки на две минуты.

Стекло у углов задней крышки изогнуто и очень подвержено растрескиванию. Действуйте аккуратно на этом этапе, чтобы не повредить заднюю крышку.

Постепенно вводите медиатор от правого края устройства вокруг верхнего правого угла.

Продолжайте резать вдоль верхнего края, чтобы полностью отделить клей задней крышки.

Если в какой‑то момент резание станет затруднительным, остановитесь и снова нагрейте перед продолжением.

Медленно приподнимите заднюю крышку. Используйте медиаторы, чтобы разрезать оставшиеся участки клея.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием.

Удалите куски клея пинцетом или пальцами. При затруднениях отделения клея примените нагрев.

Если вы используете клейкие ленты, вырезанные по форме Samsung, следуйте этому руководству.

Если вы используете двустороннюю ленту, следуйте этому руководству.

Используйте лопатку, чтобы приподнять и отключить разъём катушки беспроводной зарядки.

При отключении таких разъёмов будьте осторожны, чтобы не сдвинуть мелкие элементы поверхностного монтажа вокруг гнезда.

Используйте пинцет, чтобы осторожно отлепить катушку беспроводной зарядки от устройства.

Снимите катушку беспроводной зарядки.

При сборке сначала подключите разъём катушки беспроводной зарядки для правильного выравнивания, затем плотно прижмите остальную часть катушки, чтобы она приклеилась.

Используйте отвертку Phillips #00, чтобы выкрутить пять винтов длиной 3,9 мм, фиксирующих кронштейн платы.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Используйте пинцет, чтобы отщелкнуть и снять кронштейн платы.

Используйте лопатку, чтобы приподнять и отключить разъём батареи.

Используйте отвертку Phillips #00, чтобы выкрутить пять винтов длиной 3,9 мм, фиксирующих громкоговоритель и нижнюю среднюю рамку.

Вставьте острие лопатки или пинцета в выемку в верхнем левом углу рамки и подденьте, чтобы освободить защёлки, удерживающие её на месте.

Снимите громкоговоритель и нижнюю среднюю рамку.

Используйте лопатку, чтобы приподнять и отключить основные и вспомогательные шлейфы от дочерней платы возле нижней части устройства.

Чтобы снова подключить такие нажимные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При смещении разъёма контакты могут погнуться и получить необратимые повреждения.

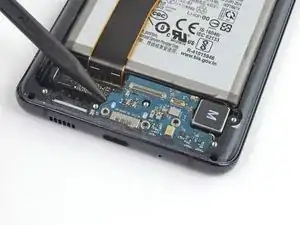

Используйте лопатку, чтобы приподнять и отключить основные и вспомогательные шлейфы от материнской платы.

Осторожно отлепите и снимите основные и вспомогательные шлейфы.

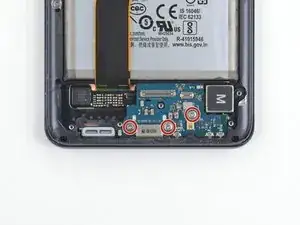

Используйте отвертку Phillips #00, чтобы выкрутить три винта длиной 3,7 мм, фиксирующие порт USB‑C и дочернюю плату.

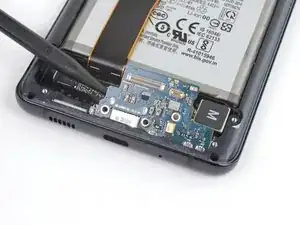

Вставьте острый конец лопатки под левый край дочерней платы и подденьте, чтобы освободить её из гнезда.

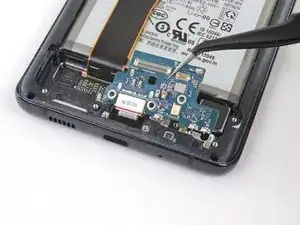

Используйте пинцет, чтобы вытащить дочернюю плату из нижней части устройства и снять её.
