Замена модуля экрана и аккумулятора Samsung Galaxy S20 Ultra

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в отверстие лотка SIM-карты, расположенное на верхнем торце телефона рядом с пластиковой антенной полосой.

Если вы вставили инструмент в другое отверстие, не беспокойтесь — микрофон и уплотнение от проникновения находятся в безопасности.

Нажмите крепко, чтобы извлечь лоток.

Удалите лоток SIM-карты.

SIM-карта легко выпадет из лотка.

При повторной установке SIM-карты убедитесь, что она ориентирована правильно относительно лотка.

Тонкое резиновое уплотнение вокруг лотка SIM обеспечивает защиту от воды и пыли. Если это уплотнение повреждено или отсутствует, замените уплотнение или весь лоток SIM, чтобы защитить внутренние компоненты телефона.

Перед началом отключите телефон от питания и выключите его.

Разогрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, строительный фен или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к тепловому повреждению.

Прикрепите присоску к задней панели телефона как можно ближе к центру нижнего края.

Если задняя крышка сильно треснула, покрытие её слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску на сломанную крышку суперклеем.

Тяните за присоску сильной, ровной силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте остриё медиатора для вскрытия в зазор.

Из-за плотных допусков это может потребовать нескольких попыток повторного разогрева iOpener и разделения присоской, прежде чем получится.

Если у вас возникают трудности с созданием зазора, приложите больше тепла к кромке и попробуйте снова.

Не прикладывайте чрезмерную силу медиатором, иначе вы рискуете треснуть заднее стекло.

Проведите медиатором взад и вперёд вдоль нижнего края, чтобы разрезать клей.

Не пытайтесь срезать клей вблизи углов телефона, где стекло изогнуто, иначе вы рискуете треснуть стеклянную панель.

Оставьте медиатор в шве, чтобы предотвратить повторное склеивание.

Приложите нагретый iOpener к левой кромке задней крышки на две минуты.

Прикрепите присоску к задней панели телефона как можно ближе к центру левой кромки.

Тяните за присоску сильной, ровной силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте остриё медиатора для вскрытия в зазор.

Поскольку стекло на этой кромке изогнуто, вы не сможете вставить медиатор глубоко. Пока кончик медиатора находится под краем стекла, можно продолжать.

Из-за плотных допусков это может потребовать нескольких попыток.

Если у вас возникают трудности с созданием зазора, приложите больше тепла к кромке и повторите попытку.

Вы также можете попробовать капнуть несколько капель изопропилового спирта высокой концентрации (свыше 90%) в шов, чтобы помочь ослабить клей.

Не прикладывайте чрезмерную силу медиатором, иначе вы рискуете треснуть заднее стекло.

Когда медиатор окажется под краем стекла, наклоните его вниз и вставьте глубже, чтобы полностью отделить клей задней крышки.

Проведите медиатором в сторону нижнего края телефона, чтобы отделить клей задней крышки.

Оставьте медиатор под левой кромкой стекла рядом с нижней частью устройства, чтобы предотвратить повторное склеивание.

Вставьте ещё один медиатор под центром левой кромки задней крышки.

Постепенно сдвигайте медиатор в сторону верхней части устройства, чтобы отделить клей задней крышки.

Будьте внимательны при проведении через выступ в рамке вокруг кнопок регулировки громкости и питания — вырез в стекле может сделать эту область более склонной к трещинам.

Оставьте медиатор под левой кромкой стекла рядом с верхней частью устройства, чтобы предотвратить повторное склеивание.

Приложите нагретый iOpener к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к воздействию тепла.

Приложите присоску к задней части телефона как можно ближе к центру правого края.

Тяните за присоску с сильной, равномерной силой, чтобы создать зазор между задней крышкой и рамой.

Вставьте кончик монтажной лопатки в зазор.

Как и на предыдущем краю, вам нужно будет наклонить лопатку вниз, чтобы полностью вставить её под заднюю крышку.

Проведите лопатку к нижнему краю телефона, чтобы отделить клей задней крышки.

Оставьте лопатку под правым краем стекла рядом с нижней частью устройства, чтобы клей снова не слился.

Вставьте ещё одну лопатку под центр правого края задней крышки.

Постепенно проведите лопатку к верхней части устройства, чтобы отделить клей задней крышки.

При этом нижний край задней крышки может освободить три лопатки, находящиеся там. Если это произойдёт, отложите эти лопатки в сторону, так как нижний край с этого момента не должен снова приклеиваться.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Стекло возле углов задней крышки изогнуто и очень легко трескается. Действуйте осторожно на этом шаге, чтобы не повредить заднюю крышку.

Постепенно проводите лопатку от правого края устройства вокруг верхнего правого угла.

Продолжайте резать вдоль верхнего края, чтобы полностью отделить клей задней крышки.

Если резание становится затруднительным в любой момент, остановитесь и повторно нагрейте перед продолжением.

Медленно поднимите заднюю крышку. Используйте лопатки, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед закрытием.

Удалите куски клея пинцетом или пальцами. При затруднениях отделения клея примените тепло.

Если вы используете адаптированные клейкие прокладки Samsung, следуйте этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

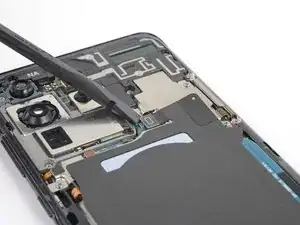

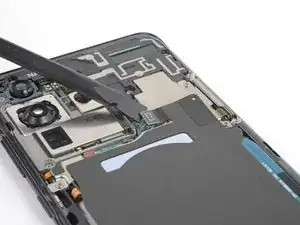

Используйте лопатку, чтобы поддеть и отсоединить разъём катушки беспроводной зарядки.

При отсоединении таких разъёмов будьте осторожны, чтобы не сместить мелкие поверхностно-монтированные компоненты вокруг гнезда.

Используйте крестовую отвертку Phillips #00, чтобы вынуть пять винтов длиной 3,9 мм, крепящих громкоговоритель и нижнюю среднюю раму.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на свое место.

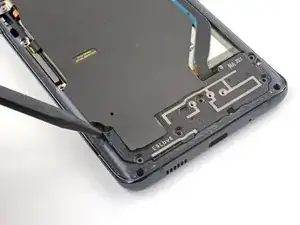

Вставьте кончик лопатки в выемку в верхнем левом углу громкоговорителя.

Подденьте, чтобы освободить зажимы, удерживающие его на месте.

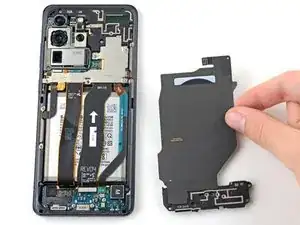

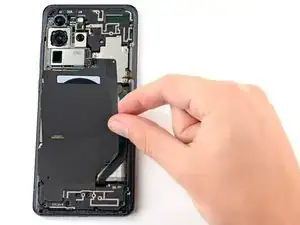

Используйте пинцет или пальцы, чтобы аккуратно отслоить катушку беспроводной зарядки от устройства.

Снимите катушку беспроводной зарядки.

Отложите катушку в сторону. Вы будете повторно использовать её при сборке.

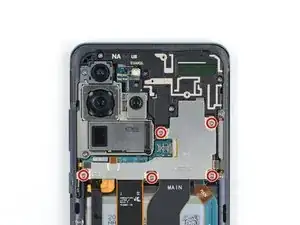

Используйте крестовую отвертку Phillips #00, чтобы вынуть пять винтов длиной 3,9 мм, крепящих скобу материнской платы.

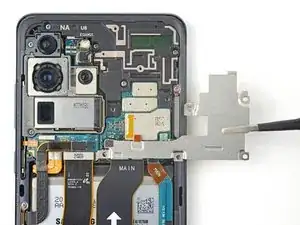

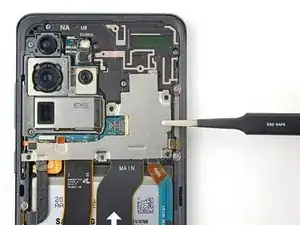

Используйте пинцет с притуплённым носом, чтобы отщёлкнуть и снять скобу материнской платы.

Отложите скобу в сторону. Вы будете повторно использовать её при сборке.

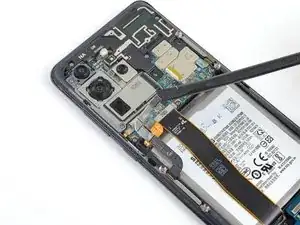

Используйте лопатку, чтобы поддеть и отсоединить разъём батареи.

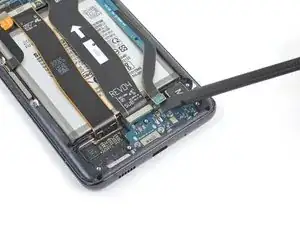

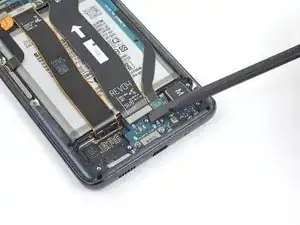

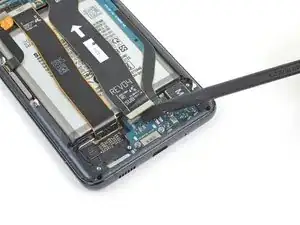

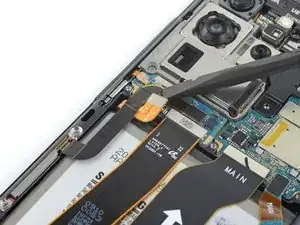

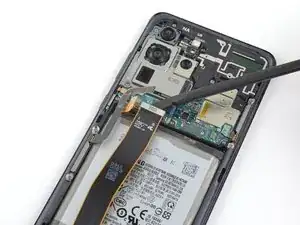

Используйте лопатку, чтобы поддеть и отсоединить основной и вторичный соединительные кабели от дочерней платы в нижней части устройства.

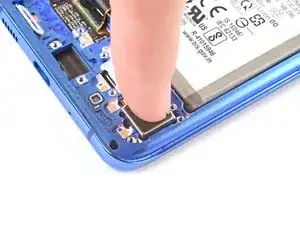

Чтобы заново подключить такие прижимные разъёмы, как этот, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте посередине. Если разъём будет смещён, контакты могут согнуться и повредиться без возможности восстановления.

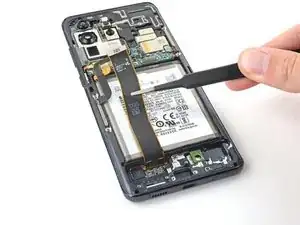

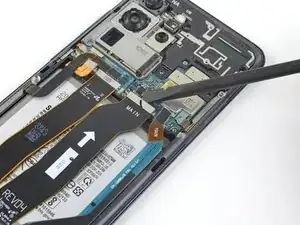

Используйте лопатку, чтобы поддеть и отсоединить основной и вторичный соединительные кабели от материнской платы.

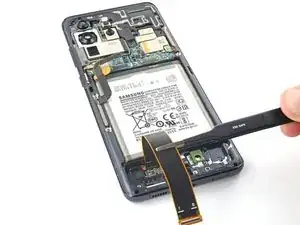

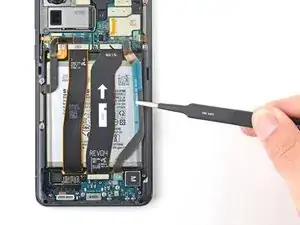

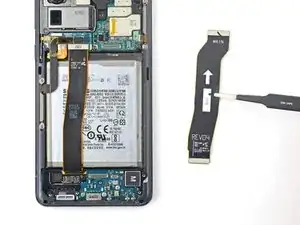

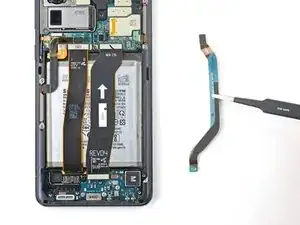

Осторожно приподнимите и удалите основной и вспомогательный кабели соединения.

Отложите оба кабеля в сторону. Вы используете их повторно при сборке.

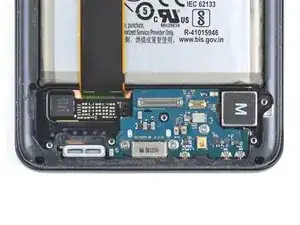

Используйте отвертку Phillips #00, чтобы выкрутить три винта длиной 3,7 мм, удерживающие порт USB-C и дочернюю плату.

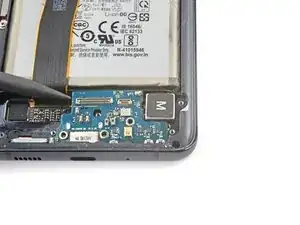

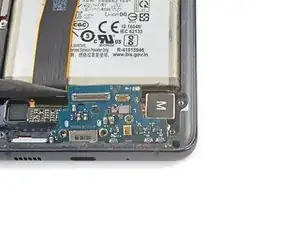

Вставьте заострённый кончик лопатки под левый край дочерней платы и подденьте её, чтобы освободить из гнезда.

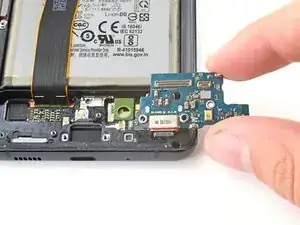

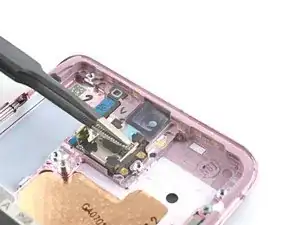

Используйте пинцет или пальцы, чтобы поднять дочернюю плату и отвести её от нижней части устройства, затем снимите её.

Прикладывайте нагретый iOpener к нижнему правому углу устройства в течение 90 секунд.

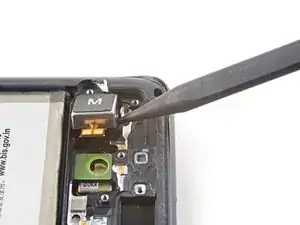

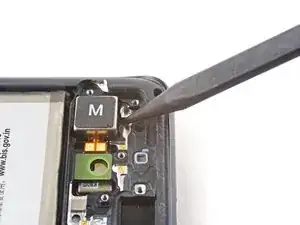

Вставьте кончик лопатки между рамкой и выемкой на краю вибромодуля, близко к нижнему краю устройства.

Подденьте лопаткой вверх, чтобы отделить вибромодуль от рамки.

Снимите вибромодуль.

При сборке выполните следующие действия, чтобы повторно установить вибромодуль:

Снимите клейкую подложку вибромодуля с лайнера и приклейте липкую сторону к нижней части вибромодуля.

Используйте пинцет или пальцы, чтобы поднять белую подложку и открыть верхний слой клея.

Вставьте вибромодуль и прижмите для его приклеивания к рамке.

Клей очень тонкий и плохо отличается от подложки. Проверьте пальцами, правильно ли клей приклеился.

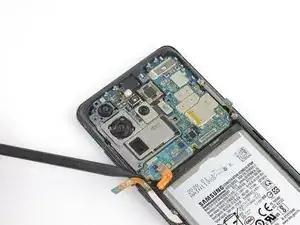

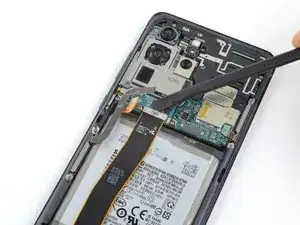

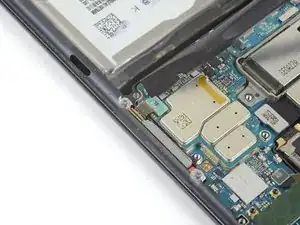

Подденьте и отсоедините левый 5G mmWave антенный разъём от материнской платы.

Подденьте и отсоедините гибкий кабель дисплея от материнской платы.

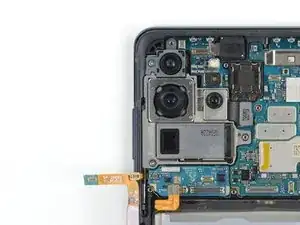

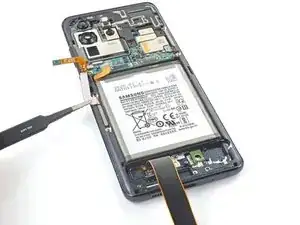

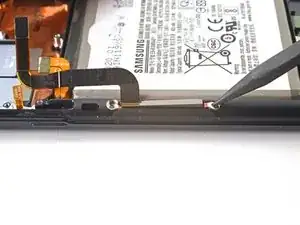

Осторожно приподнимите и отогните гибкие кабели дисплея и левой 5G mmWave антенны, чтобы освободить место вокруг материнской платы и батареи.

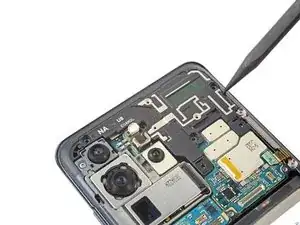

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта длиной 3,9 мм, крепящие верхнюю среднюю рамку.

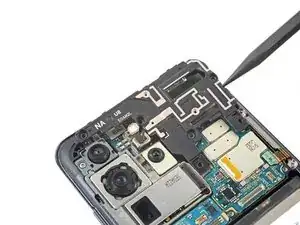

Вставьте наконечник лопатки в выемку на правой стороне верхней средней рамки и подденьте вверх, чтобы освободить защёлки, удерживающие её на месте.

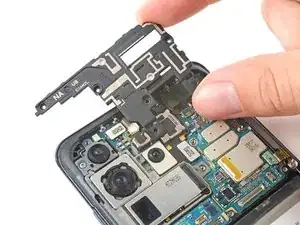

Снимите верхнюю среднюю рамку.

Отложите верхнюю среднюю рамку в сторону. Вы будете использовать её при сборке.

Подденьте и отсоедините правый гибкий кабель 5G mmWave антенны от материнской платы.

Отогните кабель, чтобы он не мешал материнской плате.

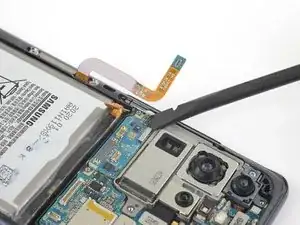

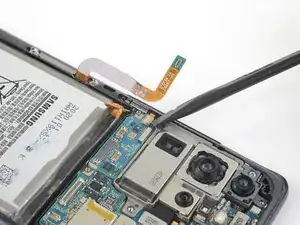

Подденьте и отсоедините гибкий кабель боковых кнопок от материнской платы.

Отогните кабель, чтобы он не мешал материнской плате.

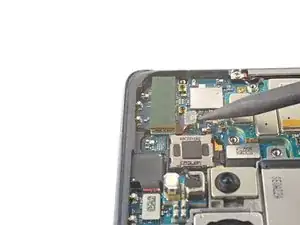

Подденьте и отсоедините гибкий кабель фронтальной камеры от материнской платы.

Отогните кабель, чтобы он не мешал материнской плате.

Верхняя 5G mmWave антенна слабo приклеена к материнской плате.

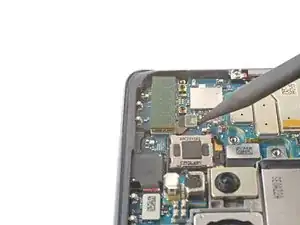

Подденьте и отсоедините кабель верхней 5G mmWave антенны от материнской платы.

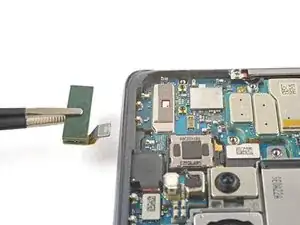

Используйте пинцет или пальцы, чтобы снять верхнюю 5G антенну.

Отложите антенну в сторону. Вы будете использовать её при сборке.

При сборке сначала подключите разъём антенны, чтобы правильно выровнять её на месте, затем плотно прижмите оставшуюся часть антенного модуля для приклеивания.

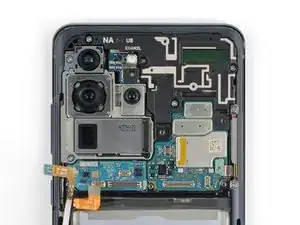

Используйте отвертку Phillips #00, чтобы выкрутить два винта длиной 3,9 мм, крепящие материнскую плату и узел камеры.

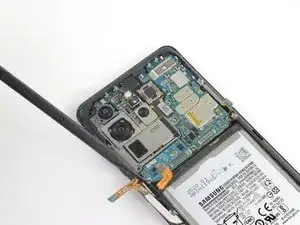

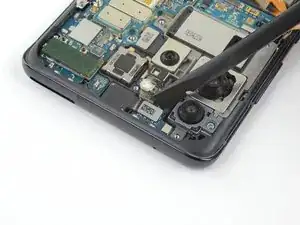

Вставьте наконечник лопатки в нижний левый угол сборки материнской платы и подденьте вверх, чтобы освободить её от корпуса телефона.

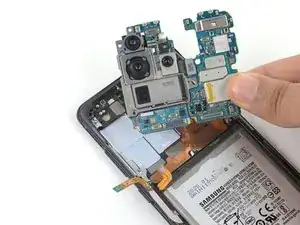

Снимите сборку материнской платы.

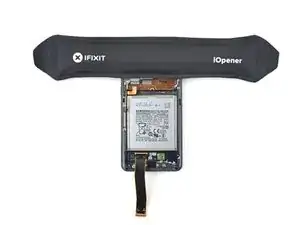

Прикладывайте нагретый iOpener к фронтальной камере в течение 90 секунд.

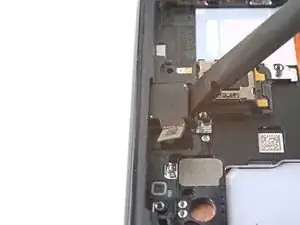

Вставьте лопатку в зазор между рамкой и фронтальной камерой.

Подденьте лопаткой, чтобы отделить фронтальную камеру от рамки.

Если трудно отделить фронтальную камеру от рамки, нагрейте сильнее; клеевой слой может отходить медленно.

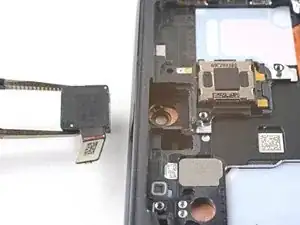

Используйте пинцет или пальцы, чтобы извлечь фронтальную камеру.

Отложите фронтальную камеру в сторону. Вы вновь используете её при сборке.

При обратной сборке следуйте этим инструкциям для установки фронтальной камеры:

Снимите клейкую ленту фронтальной камеры с подложки и приклейте липкую часть к рамке.

Используйте пинцет или пальцы, чтобы потянуть за язычок и открыть верхний слой клейкой поверхности.

Вставьте фронтальную камеру и прижмите, чтобы она приклеилась к рамке.

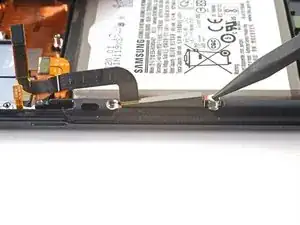

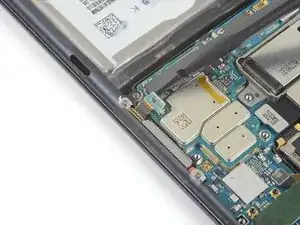

Отверткой Phillips удалите четыре винта длиной 3.4 мм, фиксирующие антенны 5G mmWave.

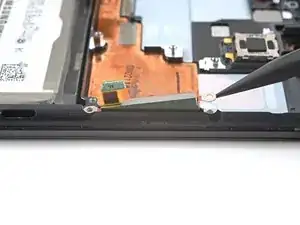

Кончиком лопатки подденьте язычок нижнего винта кронштейна антенны 5G mmWave.

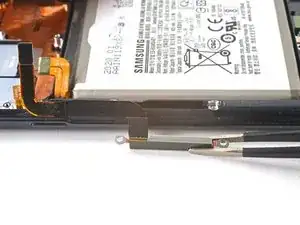

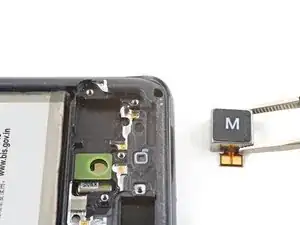

Используйте пинцет или пальцы, чтобы снять антенну 5G mmWave.

Отложите антенну в сторону. Вы вновь используете её при сборке.

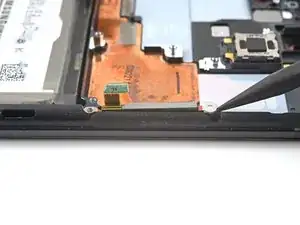

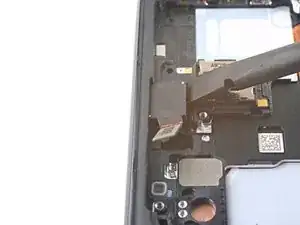

Кончиком лопатки подденьте верхний край кронштейна антенны 5G mmWave.

Используйте пинцет или пальцы, чтобы снять антенну 5G mmWave.

Отложите антенну в сторону. Вы вновь используете её при сборке.

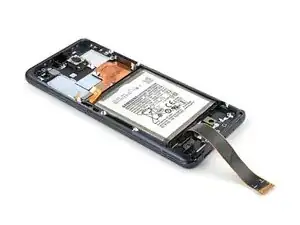

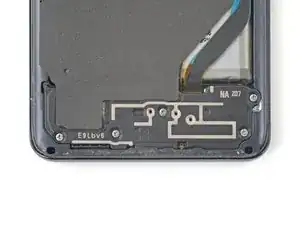

Теперь у вас осталась сборка экрана и аккумулятора.

Сравните новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или снять защитные клейкие покрытия с новой детали перед установкой.
