Замена материнской платы Samsung Galaxy S20 Ultra

Вставьте инструмент для извлечения SIM-карты, биту или выпрямленную скрепку в отверстие в лотке SIM-карты, расположенное на верхней кромке телефона рядом с пластиковой антенной полосой.

Если вы вставили инструмент в другое отверстие, не беспокойтесь — микрофон и уплотнитель защищены и не пострадают.

Нажмите сильнее, чтобы извлечь лоток.

Удалите лоток SIM-карты.

SIM-карта легко выпадет из лотка.

При повторной установке SIM-карты убедитесь, что она правильно ориентирована относительно лотка.

Тонкое резиновое уплотнение вокруг лотка SIM-карты обеспечивает защиту от воды и пыли. Если это уплотнение повреждено или отсутствует, замените уплотнение или весь лоток SIM-карты, чтобы защитить внутренние компоненты телефона.

Перед началом отключите телефон и выключите питание.

Нагрейте iOpener и приложите его к нижней кромке задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — экран и внутренний аккумулятор чувствительны к воздействию тепла.

Прикрепите присоску к задней части телефона как можно ближе к центру нижней кромки.

Если задняя крышка сильно треснула, покрытие её слоем прозрачной упаковочной ленты может позволить присоске держаться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску суперклеем к разбитой крышке.

Тяните за присоску с сильной, равномерной силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте кончик пластиковой лопатки в зазор.

Из-за плотных допусков может потребоваться несколько попыток с повторным нагревом iOpener и отделением присоской, прежде чем получится.

Если вам трудно создать зазор, нагрейте кромку сильнее и попробуйте снова.

Не прикладывайте чрезмерную силу пластиковой лопаткой, иначе вы рискуете расколоть стекло задней крышки.

Проведите лопаткой взад-вперед вдоль нижней кромки, чтобы прорезать клей.

Не пытайтесь резать клей возле углов телефона, где стекло изогнуто, иначе вы можете расколоть стеклянную панель.

Оставьте лопатку в шве, чтобы клей не склеился снова.

Приложите нагретый iOpener к левой кромке задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру левой кромки.

Тяните за присоску с сильной, равномерной силой, чтобы создать зазор между задней крышкой и рамкой.

Вставьте кончик пластиковой лопатки в зазор.

Поскольку стекло на этой кромке изогнуто, вы не сможете вставить лопатку очень глубоко. Если только самый кончик лопатки будет под краем стекла, вы сможете продолжить работу.

Из-за плотных допусков может потребоваться несколько попыток.

Если вам трудно создать зазор, нагрейте кромку сильнее и попробуйте снова.

Можно также попробовать нанести несколько капель изопропилового спирта высокой концентрации (более 90%) в шов, чтобы помочь ослабить клей.

Не прикладывайте чрезмерную силу пластиковой лопаткой, иначе вы рискуете расколоть стекло задней крышки.

Когда лопатка окажется под краем стекла, наклоните её вниз и вставьте глубже, чтобы полностью отделить клей задней крышки.

Проведите лопаткой к нижней кромке телефона, чтобы отделить клей задней крышки.

Оставьте лопатку под левой кромкой стекла у нижней части устройства, чтобы клей не склеился снова.

Вставьте другую лопатку под центр левой кромки задней крышки.

Постепенно проведите лопатку к верхней части устройства, чтобы отделить клей задней крышки.

Будьте осторожны при проведении через выступ в рамке вокруг кнопок громкости и питания — вырез в стекле может сделать его более склонным к трещинам.

Оставьте лопатку под левой кромкой стекла у верхней части устройства, чтобы клей не склеился снова.

Приложите нагретый iOpener к правой кромке задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — экран и внутренний аккумулятор чувствительны к воздействию тепла.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края.

Резко, но равномерно потяните за присоску, чтобы образовать зазор между задней крышкой и рамкой.

Вставьте кончик медиатора для вскрытия в образовавшийся зазор.

Как и на предыдущем крае, вам потребуется наклонить медиатор вниз, чтобы полностью вставить его под заднюю крышку.

Сдвиньте медиатор к нижнему краю телефона, чтобы разъединить клей задней крышки.

Оставьте медиатор под правым краем стекла рядом с нижней частью устройства, чтобы клей не склеился заново.

Вставьте другой медиатор под центр правого края задней крышки.

Постепенно сдвигайте медиатор к верхней части устройства, чтобы разъединить клей задней крышки.

При этом нижний край задней крышки может отпустить три медиатора, расположенные там. В таком случае отложите эти медиаторы в сторону — нижний край с этого момента не должен снова склеиться.

Прикладывайте разогретый нагреватель iOpener к верхнему краю задней крышки в течение двух минут.

Стекло у углов задней крышки изогнуто и очень подвержено трещинам. Будьте аккуратны на этом этапе, чтобы не повредить крышку.

Постепенно проведите медиатор от правого края устройства вокруг верхнего правого угла.

Продолжайте прорезать вдоль верхнего края, чтобы полностью отделить клей задней крышки.

Если в какой‑то момент резание затруднится, остановитесь и повторно прогрейте область перед продолжением.

Медленно поднимите заднюю крышку. Используйте медиаторы, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед тем, как запечатывать устройство.

Удалите куски клея пинцетом или пальцами. При затруднениях нагрейте, чтобы разделить клей.

Если вы используете клей, вырезанный по размерам для Samsung, следуйте этому руководству.

Если вы используете двухстороннюю ленту, следуйте этому руководству.

Используйте лопатку, чтобы поддеть и отключить разъем катушки беспроводной зарядки.

При отключении таких разъемов будьте осторожны, чтобы не сдвинуть маленькие монтажные компоненты вокруг контакта.

С помощью пинцета аккуратно отлейте катушку беспроводной зарядки от устройства.

Снимите катушку беспроводной зарядки.

При сборке сначала подключите разъем катушки беспроводной зарядки, чтобы правильно её выровнять, затем плотно прижмите остальную часть катушки, чтобы зафиксировать её приклеивание.

Используйте крестовую отвертку Phillips #00, чтобы отвинтить пять винтов длиной 3.9 мм, удерживающих кронштейн материнской платы.

Во время ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно туда, откуда был снят.

Используйте пинцет, чтобы отщёлкнуть и снять кронштейн материнской платы.

Используйте лопатку, чтобы поддеть и отключить разъем батареи.

Используйте крестовую отвертку Phillips #00, чтобы отвинтить пять винтов длиной 3.9 мм, удерживающих динамик и нижнюю среднюю рамку.

Вставьте кончик лопатки или пинцета в выемку в верхнем левом углу средней рамки и подденьте, чтобы освободить защёлки, удерживающие её.

Снимите динамик и нижнюю среднюю рамку.

Используйте лопатку, чтобы поддеть и отключить основные и вспомогательные гибкие кабели от дочерней платы в нижней части устройства.

Для повторного подсоединения пресс‑коннекторов, подобных этому, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте на середину. Если коннектор смещён, контакты могут согнуться и получить необратимое повреждение.

Используйте лопатку, чтобы поддеть и отключить основные и вспомогательные гибкие кабели от материнской платы.

Осторожно отлейте и снимите основные и вспомогательные гибкие кабели.

Подденьте и отключите левый 5G‑антенный кабель от материнской платы.

Подденьте и отключите гибкий кабель основного дисплея от материнской платы.

Осторожно отслойте и отогните гибкие кабели дисплея и левой 5G антенны, чтобы они не мешали материнской плате и аккумулятору.

Используйте крестовую отвертку Phillips #00, чтобы вынуть четыре винта длиной 3,9 мм, закрепляющие верхнюю среднюю раму.

Вставьте остриё лопатки в выемку на правой стороне верхней средней рамы и подденьте, чтобы освободить защёлки, удерживающие её на месте.

Снимите верхнюю среднюю раму.

Подденьте и отключите гибкий кабель правой 5G антенны от материнской платы.

Используйте пинцет, чтобы отогнуть кабель в сторону от материнской платы.

Подденьте и отключите гибкий кабель боковых кнопок от материнской платы.

Отогните кабель в сторону от материнской платы.

Подденьте и отключите гибкий кабель фронтальной камеры от материнской платы.

Отогните кабель в сторону от материнской платы.

Подденьте и отключите верхний кабель 5G антенны от материнской платы.

Используйте плоский конец лопатки, чтобы поддеть угол модуля 5G миллиметровой волны.

Модуль зафиксирован небольшим количеством клея, но должен легко отщёлкнуться.

Снимите модуль 5G антенны.

При сборке снова подсоедините сначала разъём 5G антенны, чтобы правильно выровнять его на месте, затем плотно прижмите остальную часть модуля, чтобы он приклеился.

Используйте крестовую отвертку Phillips #00, чтобы вынуть два винта длиной 3,9 мм, фиксирующие материнскую плату и узел камеры.

Вставьте остриё лопатки в нижний левый угол сборки материнской платы и подденьте, чтобы освободить её от корпуса телефона.

Снимите сборку материнской платы.

Подденьте и отключите разъём ультраширокоугольной камеры от материнской платы.

Подденьте и отключите разъёмы теле‑ и широкоугольной камер от материнской платы.

Переверните сборку материнской платы. Затем подденьте и отключите разъём датчика глубины от материнской платы.

Снимите модуль задней камеры.

Если вы заменяете отдельные камеры, возможно, потребуется разделить и перенести некоторые существующие камеры на новый модуль.

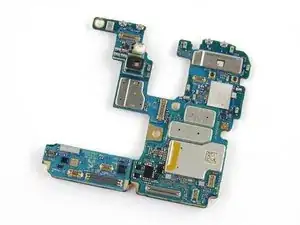

Остаётся только материнская плата.
