Замена модуля задней камеры Samsung Galaxy S20 Ultra

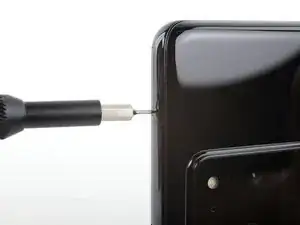

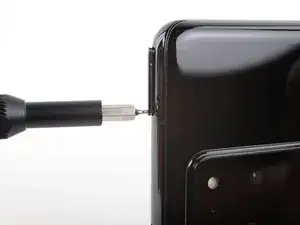

Вставьте инструмент для извлечения SIM‑карты, биты или выпрямленную скрепку в отверстие лотка SIM, расположенное на верхнем торце телефона рядом с пластиковой антенной полосой.

Если вы вставили инструмент в другое отверстие, не волнуйтесь — микрофон и уплотнение от попадания влаги расположены вне зоны повреждения.

Нажмите сильно, чтобы извлечь лоток.

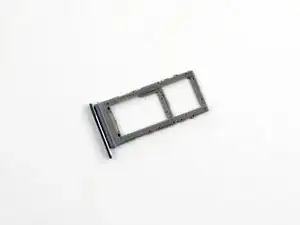

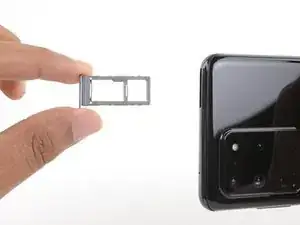

Снимите лоток SIM‑карты.

SIM‑карта легко выпадет из лотка.

При повторной установке SIM‑карты убедитесь, что она ориентирована правильно относительно лотка.

Тонкое резиновое уплотнение вокруг лотка SIM обеспечивает защиту от воды и пыли. Если уплотнение повреждено или отсутствует, замените уплотнение или весь лоток SIM, чтобы защитить внутренние компоненты телефона.

Перед началом отключите телефон и выключите питание.

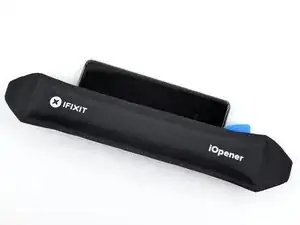

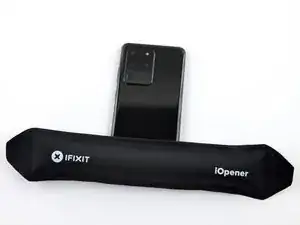

Подогрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Прикрепите присоску к задней части телефона как можно ближе к центру нижнего края.

Если задняя крышка сильно треснула, покрытие её слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. Альтернативно можно использовать очень прочную ленту вместо присоски. В крайнем случае присоску можно приклеить суперклеем к повреждённой крышке.

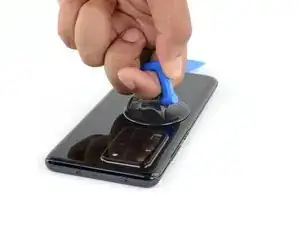

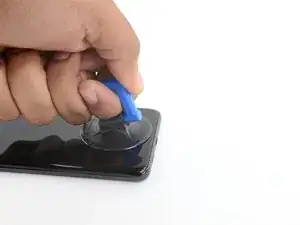

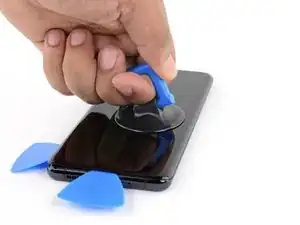

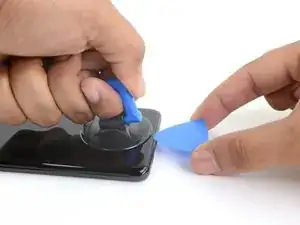

Резко и ровно потяните присоску, чтобы создать щель между задней крышкой и рамкой.

Вставьте остриё монтажной лопатки в щель.

Из‑за плотных допусков может потребоваться несколько попыток повторного нагрева с iOpener и отделения присоской, прежде чем получится.

Если вам трудно создать щель, приложите больше тепла к краю и попробуйте снова.

Не применяйте чрезмерную силу лопаткой, иначе вы рискуете треснуть стекло задней крышки.

Проведите лопаткой взад‑вперёд вдоль нижнего края, чтобы разрезать клей.

Не пытайтесь резать клей возле углов телефона, где стекло изогнуто, иначе вы рискуете треснуть стеклянную панель.

Оставьте лопатку в шве, чтобы клей не слипся снова.

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру левого края.

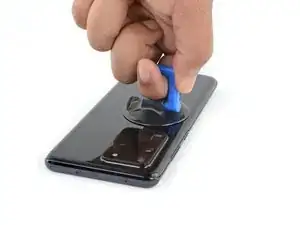

Резко и ровно потяните присоску, чтобы создать щель между задней крышкой и рамкой.

Вставьте остриё монтажной лопатки в щель.

Поскольку стекло на этом крае изогнуто, вы не сможете вставить лопатку глубоко. Если кончик лопатки окажется под краем стекла, вы сможете продолжить работу.

Из‑за плотных допусков может потребоваться несколько попыток.

Если вам трудно создать щель, приложите больше тепла к краю и попробуйте снова.

Также можно попробовать капнуть несколько капель изопропилового спирта высокой концентрации (свыше 90%) в шов, чтобы ослабить клей.

Не применяйте чрезмерную силу лопаткой, иначе вы рискуете треснуть стекло задней крышки.

Когда лопатка окажется под краем стекла, наклоните её вниз и вдвиньте глубже, чтобы полностью отделить клей задней крышки.

Проведите лопатку к нижнему краю телефона, чтобы отделить клей задней крышки.

Оставьте лопатку под левым краем стекла рядом с нижней частью устройства, чтобы клей не слипся снова.

Вставьте другую лопатку под центр левого края задней крышки.

Постепенно проведите лопатку к верхней части устройства, чтобы отделить клей задней крышки.

Будьте осторожны при проведении через выступ в рамке вокруг кнопок громкости и питания — вырез в стекле может делать это место более подверженным растрескиванию.

Оставьте лопатку под левым краем стекла рядом с верхней частью устройства, чтобы клей не слипся снова.

Приложите разогретый iOpener к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

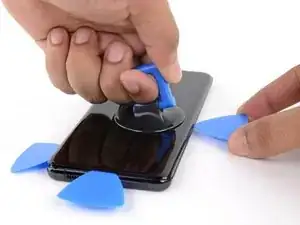

Прикрепите присоску к задней панели телефона как можно ближе к центру правого края.

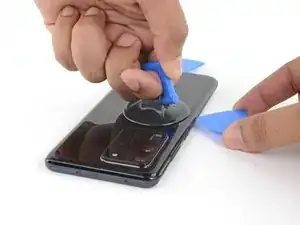

Тяните за присоску сильной, ровной силой, чтобы образовалась щель между задней крышкой и рамкой.

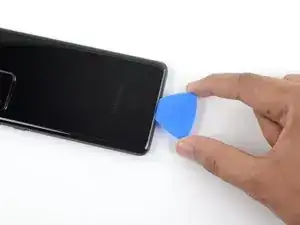

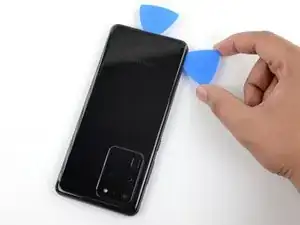

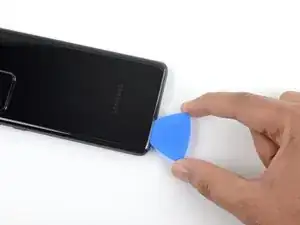

Вставьте острый край медиатора (opening pick) в щель.

Как и на предыдущем крае, потребуется наклонить медиатор вниз, чтобы полностью вставить его под заднюю крышку.

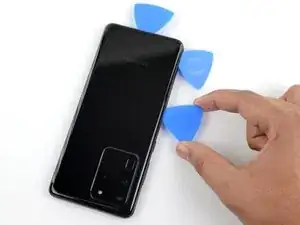

Сдвиньте медиатор в сторону нижнего края телефона, чтобы отделить клей задней крышки.

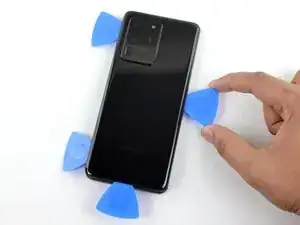

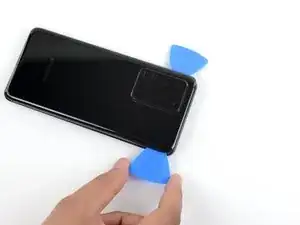

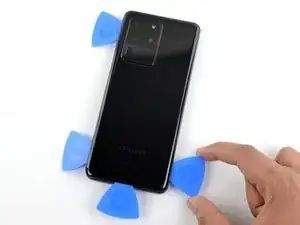

Оставьте медиатор под правым краем стекла ближе к низу устройства, чтобы клей не сомкнулся снова.

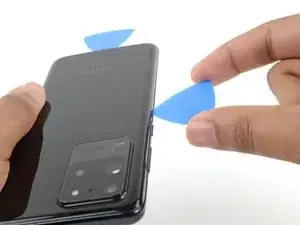

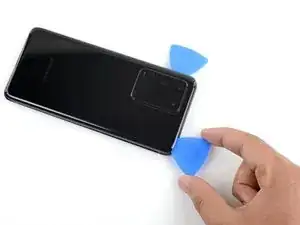

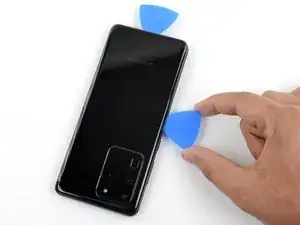

Вставьте ещё один медиатор под центр правого края задней крышки.

Постепенно сдвигайте медиатор в направлении верхней части устройства, чтобы отделить клей задней крышки.

При этом нижний край задней крышки может освободить три медиатора, расположенные там. В этом случае отложите эти медиаторы — с этого момента нижний край не должен снова закрыться.

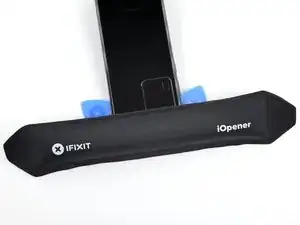

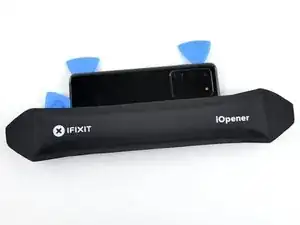

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Стекло вблизи углов задней крышки имеет кривизну и очень подвержено растрескиванию. Будьте аккуратны на этом этапе, чтобы не повредить крышку.

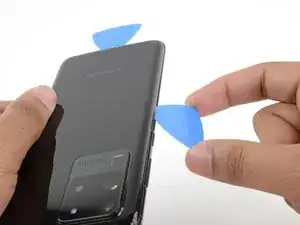

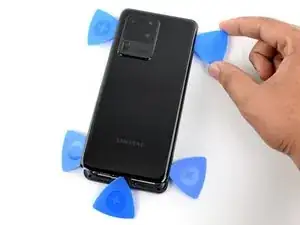

Постепенно сдвигайте медиатор от правого края устройства вокруг верхнего правого угла.

Продолжайте резать вдоль верхнего края, чтобы полностью отделить клей задней крышки.

Если резание становится затруднительным в любой момент, остановитесь и снова нагрейте место перед продолжением.

Медленно приподнимите заднюю крышку. Используйте медиаторы, чтобы разрезать оставшийся клей.

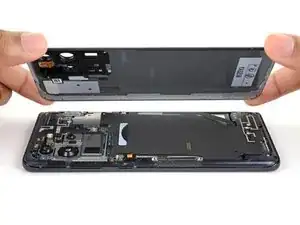

Снимите заднюю крышку.

При повторной сборке:

Это хорошее место, чтобы включить телефон и проверить все функции до окончательного запечатывания.

Удалите куски клея пинцетом или пальцами. При трудностях с отделением клея примените тепло.

Если вы используете клейкие ленты, вырезанные по размеру Samsung, следуйте этому руководству.

Если вы используете двухстороннюю ленту, следуйте этому руководству.

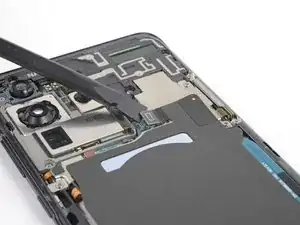

Используйте лопаточку, чтобы приподнять и отключить разъём катушки беспроводной зарядки.

Отключая такие разъёмы, будьте осторожны, чтобы не сдвинуть маленькие поверхностно-монтированные компоненты вокруг гнезда.

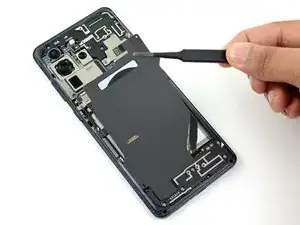

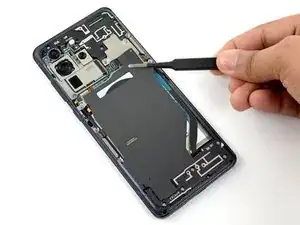

Используйте пинцет, чтобы аккуратно отслоить катушку беспроводной зарядки от устройства.

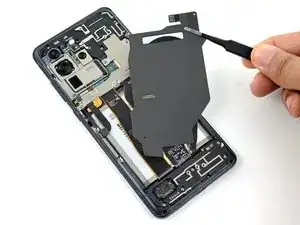

Снимите катушку беспроводной зарядки.

При повторной сборке сначала подключите разъём катушки беспроводной зарядки, чтобы правильно выровнять её, затем плотно прижмите остальную часть катушки для приклеивания.

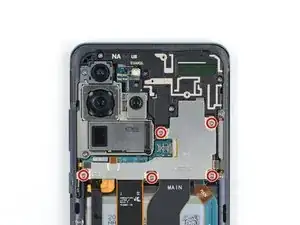

Используйте крестовую отвертку Phillips №00, чтобы отвинтить пять винтов длиной 3,9 мм, фиксирующих скобу материнской платы.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

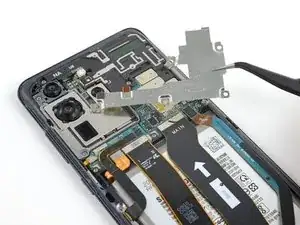

Используйте пинцет, чтобы отщёлкнуть и снять скобу материнской платы.

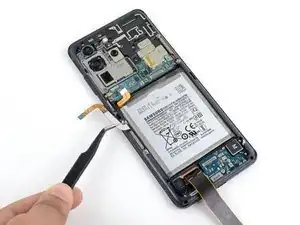

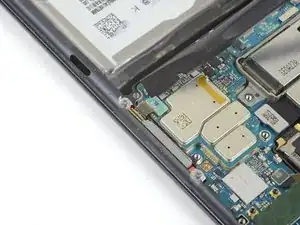

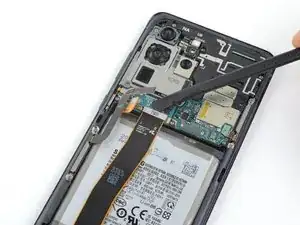

Используйте лопаточку, чтобы приподнять и отключить разъём аккумулятора.

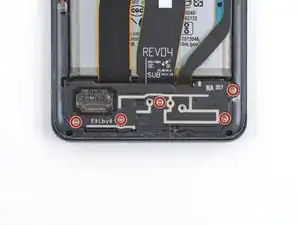

Используйте крестовую отвертку Phillips №00, чтобы отвинтить пять винтов длиной 3,9 мм, фиксирующих динамик и нижнюю среднюю рамку.

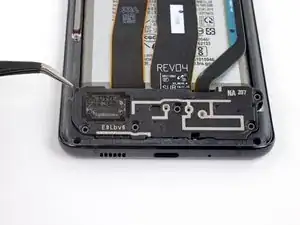

Вставьте острый конец лопаточки или пинцета в выемку в верхнем левом углу средней рамки и подденьте вверх, чтобы освободить защёлки, удерживающие её на месте.

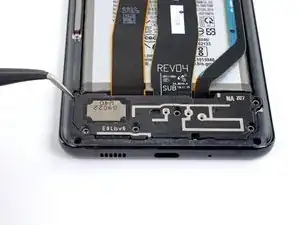

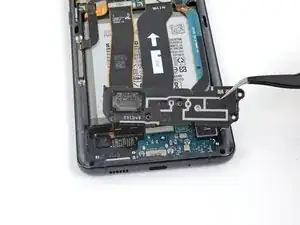

Снимите динамик и нижнюю среднюю рамку.

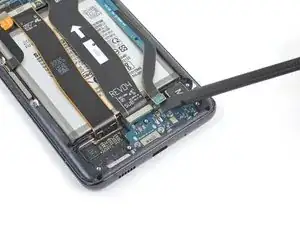

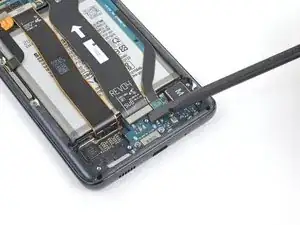

Используйте лопаточку, чтобы приподнять и отключить основные и вспомогательные гибкие шлейфы от дочерней платы внизу устройства.

Для повторного присоединения таких защёлкивающихся разъёмов аккуратно выровняйте и нажмите одну сторону до щелчка, затем повторите с другой. Не нажимайте по центру. При неверном выравнивании контакты могут погнуться и получить необратимое повреждение.

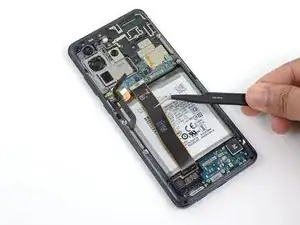

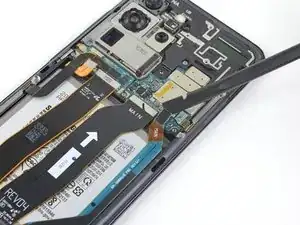

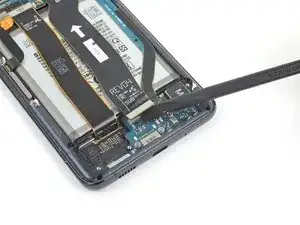

Используйте лопаточку, чтобы приподнять и отключить основные и вспомогательные гибкие шлейфы от материнской платы.

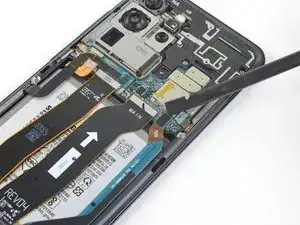

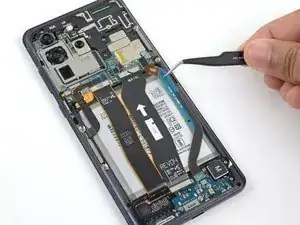

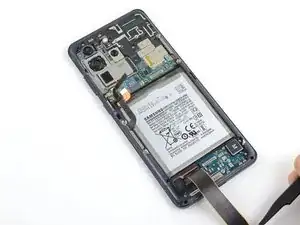

Аккуратно отслойте и снимите основные и вспомогательные гибкие шлейфы.

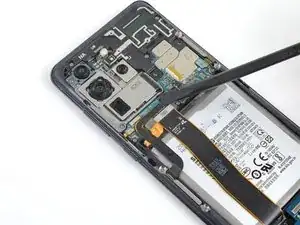

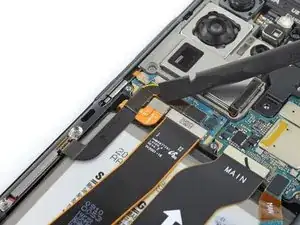

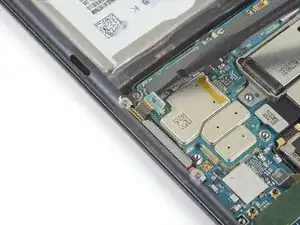

Отсоедините левый 5G-антенный кабель от материнской платы, поддев его лопаточкой.

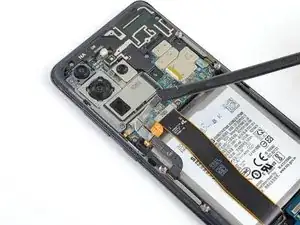

Подденьте и отсоедините основной гибкий кабель дисплея от материнской платы.

Осторожно отлейте и отогните гибкие кабели дисплея и левой 5G-антенны, чтобы они не мешали материнской плате и аккумулятору.

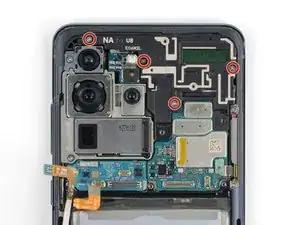

Используйте крестовую отвертку Phillips #00, чтобы выкрутить четыре винта длиной 3,9 мм, удерживающие верхнюю среднюю рамку.

Вставьте наконечник лопатки в выемку на правой стороне верхней средней рамки и подденьте, чтобы освободить защёлки, удерживающие её на месте.

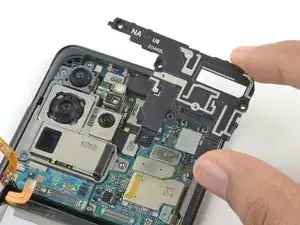

Снимите верхнюю среднюю рамку.

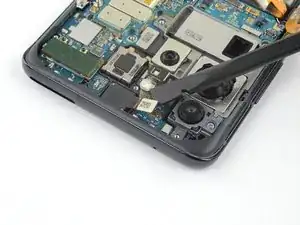

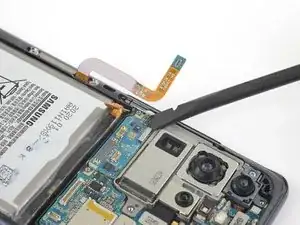

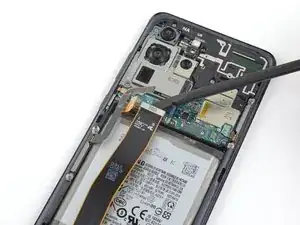

Подденьте и отсоедините гибкий кабель правой 5G-антенны от материнской платы.

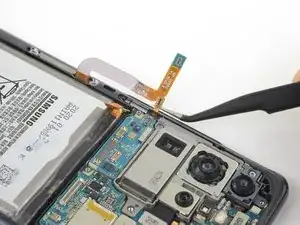

Пинцетом отогните кабель в сторону, чтобы он не мешал материнской плате.

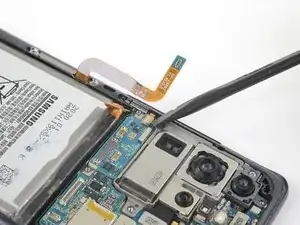

Подденьте и отсоедините гибкий кабель боковых кнопок от материнской платы.

Отогните кабель в сторону, чтобы он не мешал материнской плате.

Подденьте и отсоедините гибкий кабель фронтальной камеры от материнской платы.

Отогните кабель в сторону, чтобы он не мешал материнской плате.

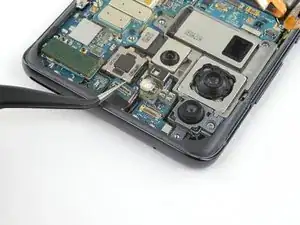

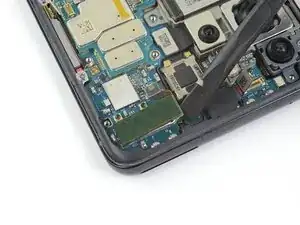

Подденьте и отсоедините верхний кабель 5G-антенны от материнской платы.

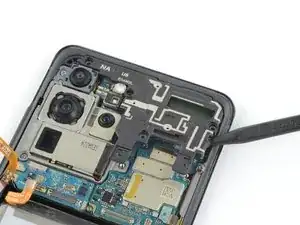

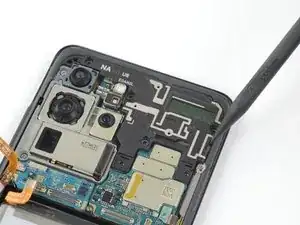

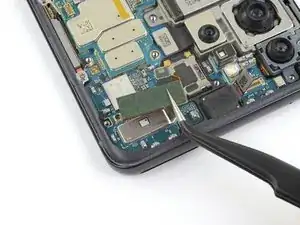

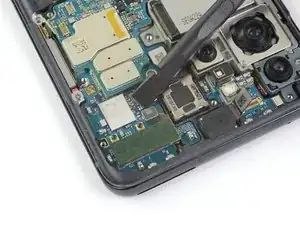

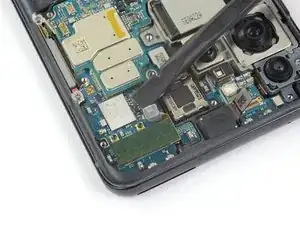

Используйте плоский конец лопатки, чтобы поддеть угол миллиметроволнового модуля 5G-антенны.

Модуль приклеен небольшим слоем клея, но должен легко отойти.

Снимите модуль 5G-антенны.

При повторной сборке сначала подключите разъём 5G-антенны, чтобы правильно выровнять модуль, затем плотно прижмите остальную часть модуля, чтобы он приклеился.

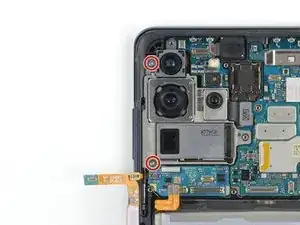

Используйте крестовую отвертку Phillips #00, чтобы выкрутить два винта длиной 3,9 мм, удерживающие материнскую плату и блок камер.

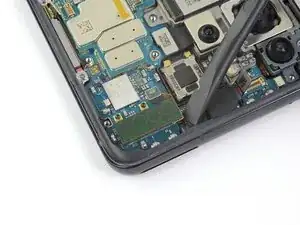

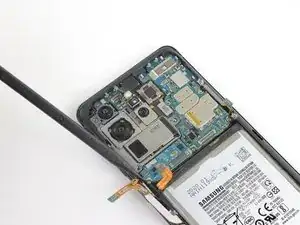

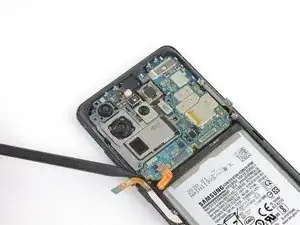

Вставьте наконечник лопатки в нижний левый угол узла материнской платы и подденьте, чтобы освободить его от корпуса телефона.

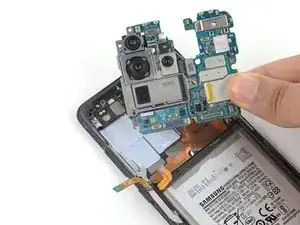

Снимите узел материнской платы.

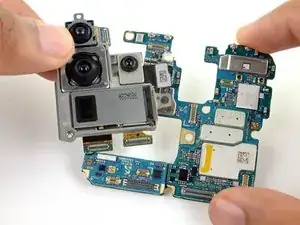

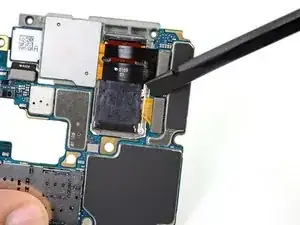

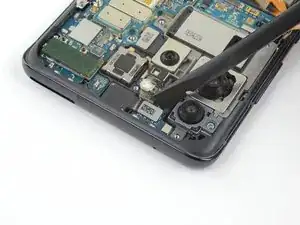

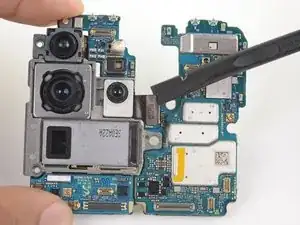

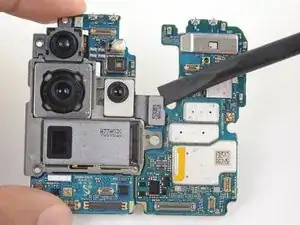

Подденьте и отсоедините разъём ультраширокоугольной камеры от материнской платы.

Подденьте и отсоедините разъёмы телеобъектива и широкоугольной камеры от материнской платы.

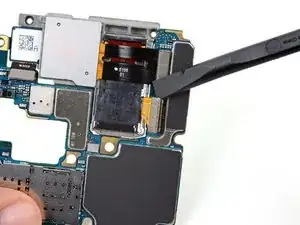

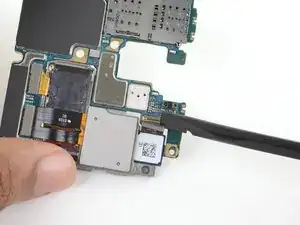

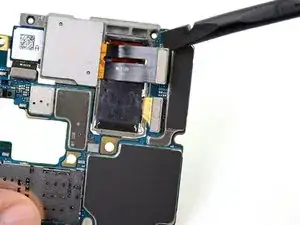

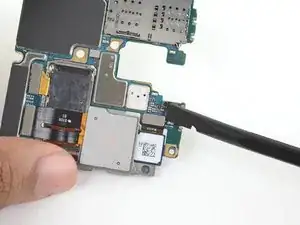

Переверните узел материнской платы. Затем подденьте и отсоедините разъём датчика глубины от материнской платы.

Снимите модуль задней камеры.

Если вы заменяете отдельные камеры, возможно, потребуется разделить и перенести некоторые существующие камеры на новый модуль.
