Замена модуля фронтальной камеры Samsung Galaxy S20 Plus

Перед началом отключите телефон и полностью выключите питание.

Нагрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к воздействию тепла.

Прикрепите присоску к задней части телефона как можно ближе к центру нижнего края.

Если экран сильно треснул, наклейте на него слой прозрачной упаковочной ленты, чтобы присоска держалась. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. В крайнем случае присоску можно приклеить суперклеем к разбитому стеклу.

Резко и равномерно тяните за присоску, чтобы создать зазор между задней крышкой и рамкой.

Вставьте остриё монтажной лопатки в получившийся зазор.

Из‑за плотных допусков может потребоваться несколько попыток с повторным разогревом iOpener и отделением присоской, прежде чем получится правильно.

Если трудно создать зазор, добавьте больше тепла к краю и попробуйте снова.

Не прикладывайте чрезмерную силу монтажной лопаткой — это может привести к трещинам в заднем стекле.

Проведите лопаткой взад‑вперёд вдоль нижнего края, чтобы разрезать клей.

Не пытайтесь резать клей рядом с углами телефона, где стекло изогнуто — это может привести к трещинам на стеклянной панели.

Оставьте лопаточку в шве, чтобы клей не сомкнулся снова.

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру левого края.

Резко и равномерно тяните за присоску, чтобы создать зазор между задней крышкой и рамкой.

Вставьте остриё монтажной лопатки в получившийся зазор.

Поскольку стекло на этом краю изогнуто, вы не сможете вставить лопатку глубоко. Если только самый кончик лопатки окажется под краем стекла, вы сможете продолжить работу.

Из‑за плотных допусков может потребоваться несколько попыток.

Если трудно создать зазор, добавьте больше тепла к краю и попробуйте снова.

Также можно попробовать капнуть несколько капель изопропилового спирта высокой концентрации (свыше 90%) в шов, чтобы помочь ослабить клей.

Не прикладывайте чрезмерную силу монтажной лопаткой — это может привести к трещинам в заднем стекле.

Когда лопатка окажется под краем стекла, наклоните её вниз и вставьте глубже, чтобы полностью отделить клей задней крышки.

Проведите лопаткой по всей левой стороне телефона, чтобы отделить клей задней крышки.

Будьте осторожны при проведении через выступ в рамке вокруг кнопок громкости и питания — вырез в стекле делает эту область более склонной к трещинам.

Оставьте лопатку под левой кромкой стекла, чтобы клей не сомкнулся снова.

Приложите разогретый iOpener к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к воздействию тепла.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края.

Резко и равномерно тяните за присоску, чтобы создать зазор между задней крышкой и рамкой.

Вставьте остриё монтажной лопатки в получившийся зазор.

Как и на предыдущем краю, вам потребуется наклонить лопатку вниз, чтобы полностью вставить её под заднюю крышку.

Проведите лопаткой по всей правой стороне телефона, чтобы отделить клей задней крышки.

Оставьте лопатку под правой кромкой стекла рядом с верхней частью устройства, чтобы клей не сомкнулся снова.

В процессе задняя крышка может освободить одну или обе другие лопатки и они выпадут. Если это произойдёт, отложите лопатки — с этого момента нижний край не должен сомкнуться снова.

Приложите разогретый iOpener к верхнему краю задней крышки на две минуты.

Стекло возле углов задней крышки изогнуто и очень легко трескается. Действуйте аккуратно на этом шаге, чтобы не повредить заднюю крышку.

Постепенно подвиньте медиатор от правого края устройства вокруг верхнего правого угла.

Продолжайте резать вдоль верхнего края по всей окружности до левого края, чтобы полностью отделить клей задней крышки.

Если в какой‑то момент резание становится затруднительным, прекратите и снова прогрейте перед продолжением.

Медленно поднимите заднюю крышку. Используйте медиаторы, чтобы перерезать оставшийся клей.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и протестировать все функции перед тем, как плотно его закрыть. Обязательно полностью выключите телефон перед продолжением работ.

Удалите куски клея пинцетом или пальцами. При затруднениях отделения клея примените нагрев.

Если вы используете ленту, вырезанную по форме, следуйте этому руководству.

Если вы используете двустороннюю клейкую ленту, следуйте этому руководству.

Отверткой Phillips #00 отвёрните шесть винтов длиной 4 мм, которые закрепляют крепление материнской платы.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

Пинцетом аккуратно приподнимите и отщелкните крепление материнской платы от пластикового среднего каркаса.

Пока не снимайте крепление полностью, так как оно всё ещё прикреплено к катушке беспроводной зарядки.

Осторожно наклоните крепление материнской платы вверх, чтобы получить доступ к оранжевому разъёму аккумулятора.

Используйте лопатку, чтобы поддеть и отключить разъём аккумулятора.

При отключении таких разъёмов будьте осторожны, чтобы не сдвинуть мелкие поверхностно-монтированные компоненты вокруг гнезда.

Используйте лопатку, чтобы поддеть и отключить разъём катушки беспроводной зарядки.

Пинцетом аккуратно отслойте катушку беспроводной зарядки от устройства.

Снимите катушку беспроводной зарядки.

При сборке сначала заново подключите катушку зарядки и разъём аккумулятора и закрепите винты крепления материнской платы, чтобы правильно выровнять все элементы, затем плотно прижмите прокладку катушки для её приклеивания.

Отверткой Phillips #00 отвёрните три винта длиной 4 мм, которые крепят верхний средний каркас.

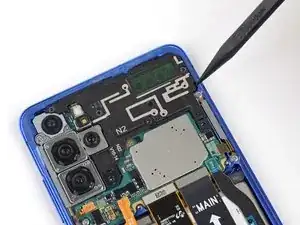

Вставьте заострённый конец лопатки в выемку на правой стороне верхнего среднего каркаса и подденьте, чтобы освободить защёлки, удерживающие его.

Снимите верхний средний каркас.

Используйте лопатку, чтобы поддеть и отключить гибкий кабель фронтальной камеры от материнской платы.

Чтобы заново присоединить такие разъёмы с защёлкой, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. Если разъём неправильно совместить, контакты могут согнуться и получить необратимые повреждения.

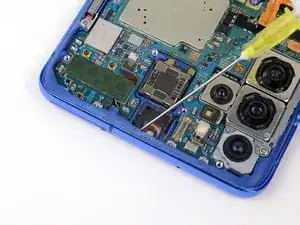

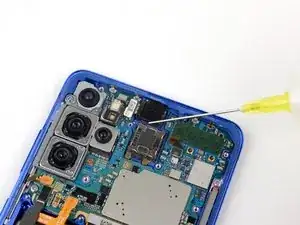

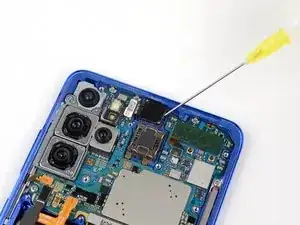

Нанесите изопропиловый спирт высокой концентрации (свыше 90%) в щели вокруг модуля фронтальной камеры, чтобы размягчить клей, фиксирующий модуль.

Дайте спирту 1–2 минуты для проникновения в клей.

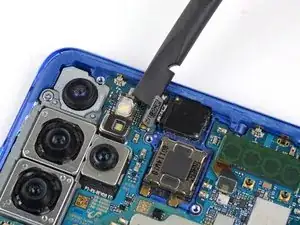

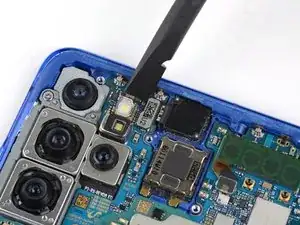

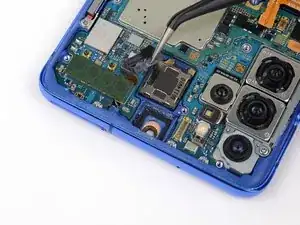

Используйте плоский конец лопатки, чтобы поддеть нижний край модуля фронтальной камеры.

Модуль камеры сильно закреплён резиновым клеем. Если он не поддаётся даже после применения спирта, возможно, потребуется разрезать клей острым ножом для хобби или монтажным ножом, чтобы освободить модуль, иначе вы рискуете повредить его при снятии.

Возможно поддеть только внутренний датчик и аппаратные компоненты модуля без его пластиковой оболочки, что может повредить модуль. Если вы заменяете модуль, это не критично, и последующие шаги опишут, как отдельно снять пластиковую оболочку.

Если вам важно сохранить работоспособность модуля камеры, можно попробовать снова установить датчик в его пластиковую оболочку перед разрезанием и поддеванием, либо перейти к следующему шагу и восстановить положение датчика после снятия только оболочки.

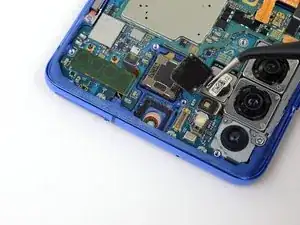

Снимите модуль фронтальной камеры.

Можно повторно использовать существующий клей модуля при сборке, но если его нужно заменить, используйте преднарезанный клейкий лист.

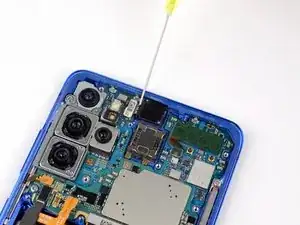

Если вы вынули внутренние компоненты модуля камеры без его пластиковой оболочки, капните несколько капель изопропилового спирта высокой концентрации (более 90%) по краям корпуса, чтобы размягчить клей, фиксирующий его на месте.

Дайте спирту проникнуть в клей в течение 1–2 минут.

Используйте пинцет, чтобы снять пластиковый корпус камеры.
