Снятие платы (модуля) Samsung Galaxy S20 Plus

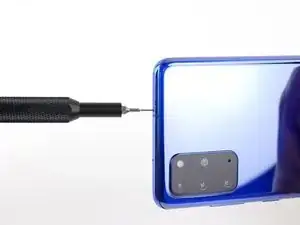

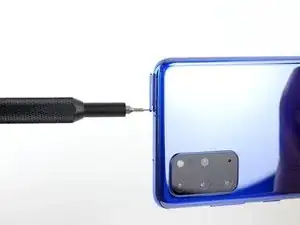

Вставьте инструмент для извлечения SIM‑карты, биту или выпрямлённую скрепку в отверстие лотка SIM, расположенное на верхнем торце телефона рядом с пластиковой антенной.

Если вы вставили инструмент в другое отверстие, не волнуйтесь — микрофон и уплотнение от влаги расположены в безопасном месте.

Нажмите с усилием, чтобы извлечь лоток.

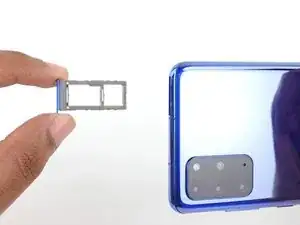

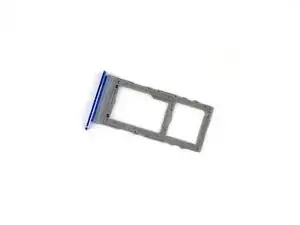

Снимите лоток для SIM‑карты.

SIM‑карта легко выпадет из лотка.

При обратной установке SIM‑карты убедитесь, что она правильно ориентирована относительно лотка.

Тонкое резиновое уплотнение вокруг лотка обеспечивает защиту от воды и пыли. Если уплотнение повреждено или отсутствует, замените уплотнение или весь лоток, чтобы защитить внутренние компоненты телефона.

Перед началом отключите питание телефона и выключите его.

Разогрейте iOpener и приложите его к нижнему краю задней крышки на две минуты.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Прикрепите присоску к задней части телефона как можно ближе к центру нижнего края.

Если дисплей сильно треснут, наклейте на него слой прозрачной упаковочной ленты, чтобы присоска держалась. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, присоску можно закрепить суперклеем на разбитом стекле.

Резко и равномерно потяните за присоску, чтобы создать зазор между задней крышкой и рамкой.

Вставьте кончик лопатки для открытия в образовавшийся зазор.

Из‑за плотных допусков это может потребовать нескольких попыток: повторного нагрева iOpener и отделения присоской, прежде чем получится.

Если вам трудно создать зазор, приложите больше тепла к краю и попробуйте снова.

Не прилагайте чрезмерную силу лопаткой, иначе вы рискуете треснуть заднее стекло.

Проведите лопаткой вперёд‑назад по нижнему краю, чтобы разрезать клей.

Не пытайтесь прорезать клей возле углов телефона, где стекло изогнуто — вы рискуете треснуть панель.

Оставьте лопатку в зазоре, чтобы клей не приклеился снова.

Приложите разогретый iOpener к левому краю задней крышки на две минуты.

Прикрепите присоску к задней части телефона как можно ближе к центру левого края.

Резко и равномерно потяните за присоску, чтобы создать зазор между задней крышкой и рамкой.

Вставьте кончик лопатки для открытия в зазор.

Так как стекло на этом краю изогнуто, вы не сможете вставить лопатку глубоко. Пока самый кончик лопатки находится под краем стекла, вы сможете продолжить.

Из‑за плотных допусков это может потребовать нескольких попыток.

Если вам трудно создать зазор, приложите больше тепла к краю и попробуйте снова.

Можно также капнуть несколько капель крупной концентрации (>90%) изопропилового спирта в шов, чтобы ослабить клей.

Не прилагайте чрезмерную силу лопаткой, иначе вы рискуете треснуть заднее стекло.

Когда лопатка окажется под краем стекла, наклоните её вниз и вставьте глубже, чтобы полностью отделить клей задней крышки.

Проведите лопаткой вдоль всего левого края телефона, чтобы отделить клей задней крышки.

Будьте аккуратны при проведении через выступ рамки вокруг кнопок громкости и питания — выемка в стекле может сделать его более подверженным растрескиванию.

Оставьте лопатку под левым краем стекла, чтобы клей не приклеился снова.

Приложите разогретый iOpener к правому краю задней крышки на две минуты.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Прикрепите присоску к задней части телефона как можно ближе к центру правого края.

Резко и равномерно потяните за присоску, чтобы создать зазор между задней крышкой и рамкой.

Вставьте кончик лопатки для открытия в зазор.

Как и на предыдущем крае, потребуется наклонить лопатку вниз, чтобы полноценно вставить её под заднюю крышку.

Проведите медиатором вдоль правого края телефона, чтобы разъединить клей задней крышки.

Оставьте медиатор под правым краем стекла возле верхней части устройства, чтобы клей не склеился снова.

По мере выполнения этой операции задняя крышка может освободить один или оба других медиатора и позволить им упасть. В этом случае отложите медиатор(ы) в сторону — нижний край с этого момента не должен склеиваться снова.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Стекло возле углов задней крышки изогнуто и очень подвержено растрескиванию. Будьте осторожны на этом этапе, чтобы не повредить крышку.

Постепенно проведите медиатором от правого края устройства вокруг верхнего правого угла.

Продолжайте разрезать по верхнему краю до левого края, чтобы полностью отделить клей задней крышки.

Если в какой-то момент резание станет затруднительным, прекратите и снова нагрейте область перед продолжением.

Медленно приподнимите заднюю крышку. Используйте медиаторы, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

При сборке:

Это хорошее место, чтобы включить телефон и проверить все функции перед закрытием. Обязательно полностью выключите телефон перед продолжением работ.

Удалите куски клея пинцетом или пальцами. При необходимости примените тепло, если клей плохо отделяется.

Если вы используете самоклеящиеся полоски по размеру, следуйте этому руководству.

Если вы используете двусторонний скотч, следуйте этому руководству.

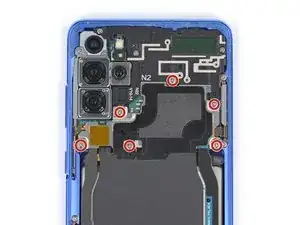

Используйте крестовую отвертку Phillips #00, чтобы вывернуть шесть винтов длиной 4 мм, закрепляющих кронштейн материнской платы.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается именно на своё место.

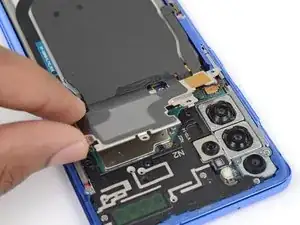

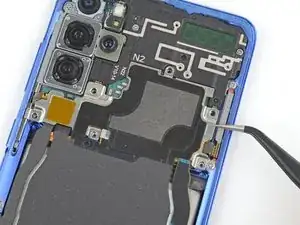

С помощью пинцета аккуратно приподнимите и отщёлкните кронштейн материнской платы от пластикового среднего каркаса.

Пока не удаляйте кронштейн полностью — он всё ещё прикреплён к катушке беспроводной зарядки.

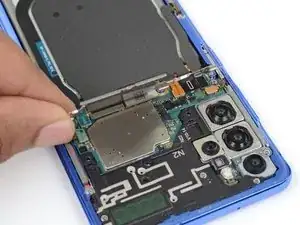

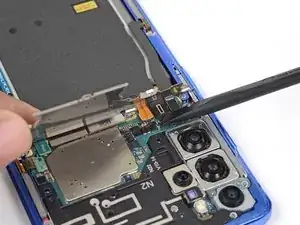

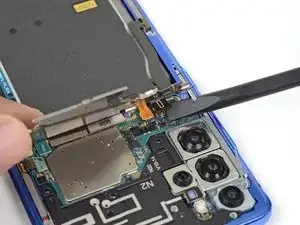

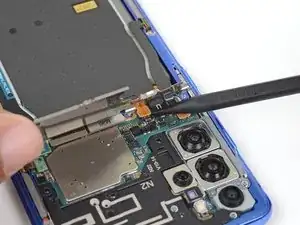

Аккуратно приподнимите кронштейн материнской платы, чтобы получить доступ к оранжевому разъёму батареи.

Используйте лопатку, чтобы поддеть и отключить разъём батареи.

При отключении таких разъёмов будьте осторожны, чтобы не сдвинуть мелкие поверхностно-монтируемые компоненты вокруг разъёма.

Используйте лопатку, чтобы поддеть и отключить разъём катушки беспроводной зарядки.

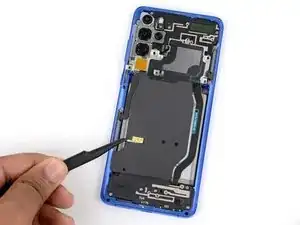

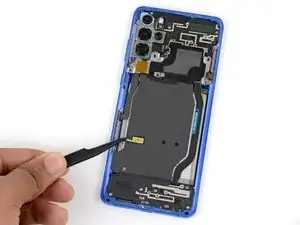

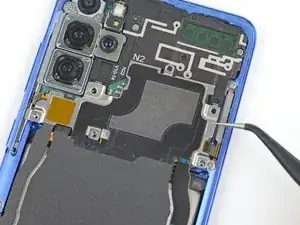

С помощью пинцета аккуратно отлейте катушку беспроводной зарядки от корпуса устройства.

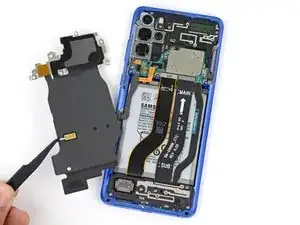

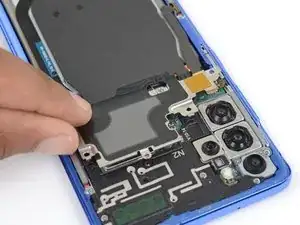

Снимите катушку беспроводной зарядки.

При сборке сначала подключите катушку зарядки и разъём батареи и вновь закрепите винты кронштейна материнской платы для правильного выравнивания всех частей, затем плотно прижмите контактную площадку катушки для её приклеивания.

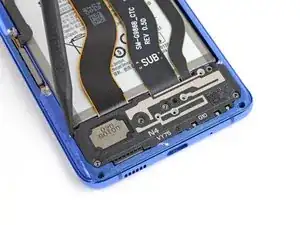

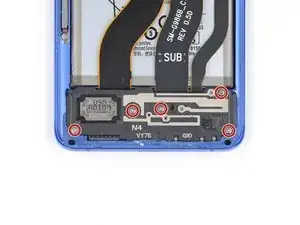

Используйте крестовую отвертку Phillips #00, чтобы вывернуть пять винтов длиной 4 мм, закрепляющих динамик и нижний средний каркас.

Вставьте кончик лопатки или пинцета в выемку в верхнем левом углу среднекадровой рамки и подденьте, чтобы освободить защёлки, удерживающие её на месте.

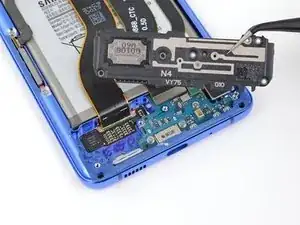

Снимите динамик и нижний средний каркас.

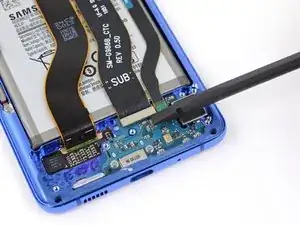

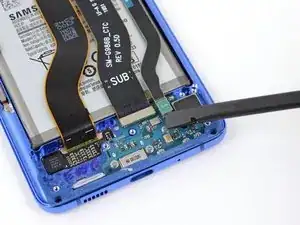

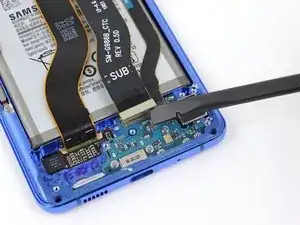

Используйте лопатку, чтобы поддеть и отключить главный и вспомогательный гибкие кабели от дочерней платы у нижней части устройства.

Чтобы снова подсоединить такие прессовые разъёмы, аккуратно выровняйте и прижмите одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. При смещении разъёма контакты могут погнуться и получить необратимое повреждение.

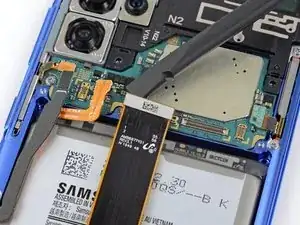

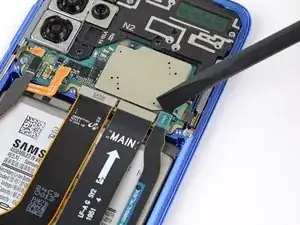

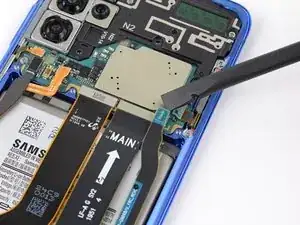

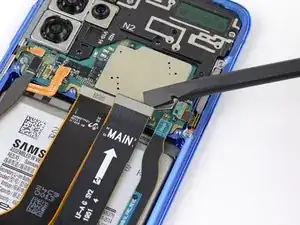

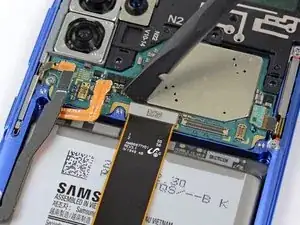

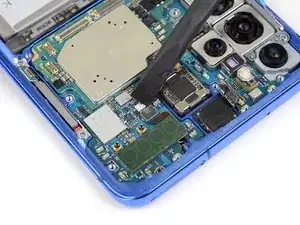

Используйте лопатку, чтобы поддеть и отключить главный и вспомогательный гибкие кабели от материнской платы.

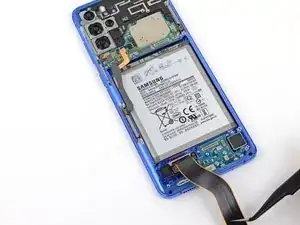

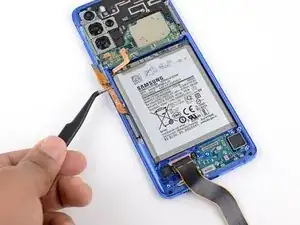

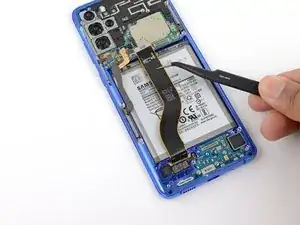

Аккуратно отлейте и снимите главный и вспомогательный гибкие кабели.

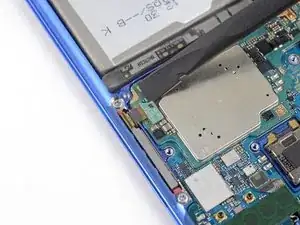

Подденьте и отключите левый 5G-антенный кабель от материнской платы.

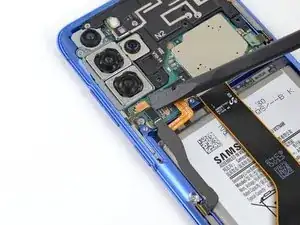

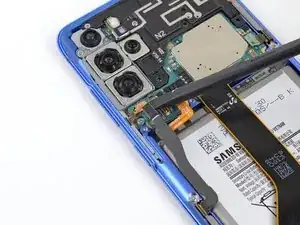

Используйте лопатку, чтобы поддеть и отключить гибкий кабель основного дисплея от материнской платы.

Осторожно оттяните и отогните шлейфы дисплея и левой 5G-антенны, чтобы они не мешали материнской плате и аккумулятору.

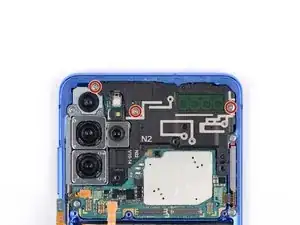

Используйте отвёртку Phillips #00, чтобы удалить три винта длиной 4 мм, удерживающих верхнюю среднюю рамку.

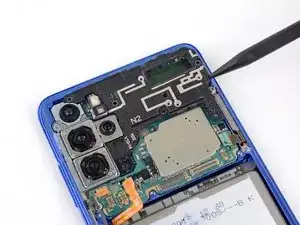

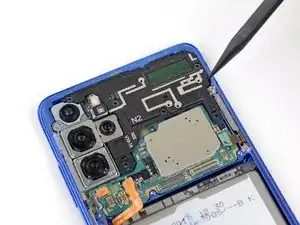

Вставьте конец лопатки в выемку на правой стороне верхней средней рамки и подденьте, чтобы освободить защёлки, удерживающие её на месте.

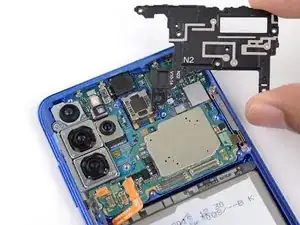

Снимите верхнюю среднюю рамку.

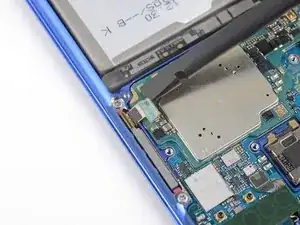

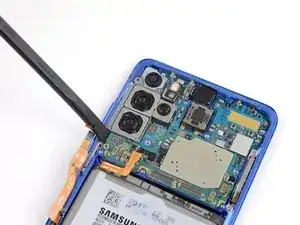

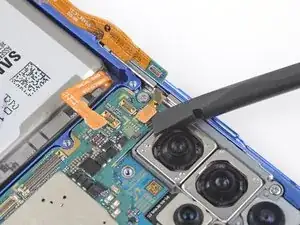

Используйте лопатку, чтобы поддеть и отсоединить шлейф правой 5G-антенны от материнской платы.

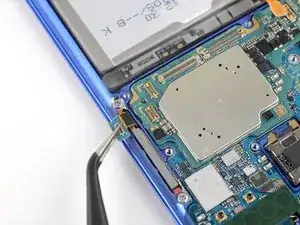

Пинцетом отогните шлейф, чтобы он не мешал материнской плате.

Подденьте и отсоедините шлейф боковых кнопок от материнской платы.

Отогните шлейф, чтобы он не мешал материнской плате.

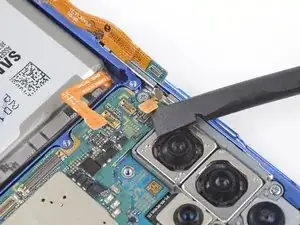

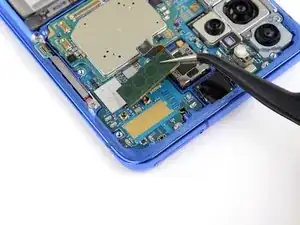

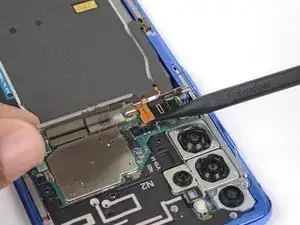

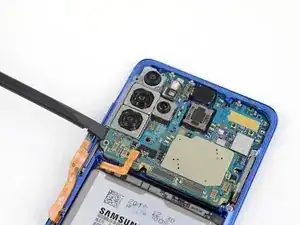

Подденьте и отсоедините шлейф фронтальной камеры от материнской платы.

Отогните шлейф, чтобы он не мешал материнской плате.

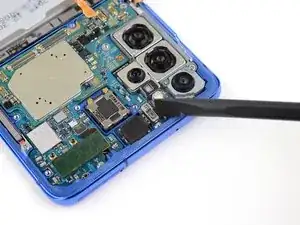

Подденьте и отсоедините кабель верхней 5G-антенны от материнской платы.

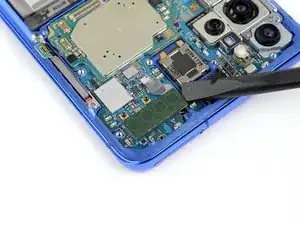

Используйте плоский конец лопатки, чтобы поддеть угол модуля миллиметровой 5G-антенны.

Модуль закреплён небольшим количеством клея, но должен легко оторваться.

Снимите модуль 5G-антенны.

При сборке заново сначала подключите разъём 5G-антенны, чтобы правильно выровнять его на месте, затем плотно прижмите остальную часть модуля, чтобы он приклеился.

Используйте отвёртку Phillips #00, чтобы удалить два винта, удерживающих материнскую плату с модулем камеры.

Один винт длиной 4 мм

Один винт длиной 3,4 мм

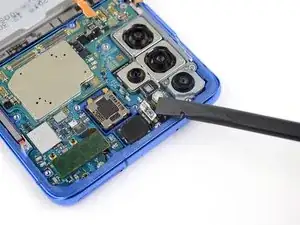

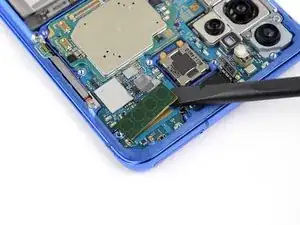

Вставьте плоский конец лопатки в нижний левый угол блока материнской платы и подденьте, чтобы освободить его от корпуса телефона.

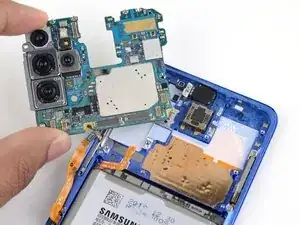

Снимите блок материнской платы.
