Замена аккумулятора Motorola Moto Z3 Play

Перед началом работы выключите телефон.

Если возможно, разрядите аккумулятор перед разборкой. При заряженном аккумуляторе возрастает риск опасного теплового выброса энергии, если аккумулятор перегреется или повредится во время ремонта.

Если дисплей разбит, полностью заклейте его упаковочной лентой, чтобы предотвратить разлет осколков стекла и избежать травм.

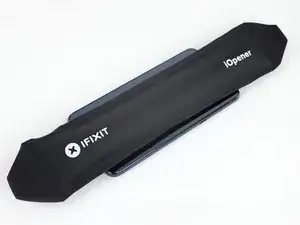

Подготовьте iOpener и нагрейте переднюю часть телефона вдоль его правого края примерно на две минуты, или до тех пор, пока он не станет слегка горячим на ощупь. Это поможет размягчить клеевой состав, фиксирующий дисплей.

Возможно, потребуется несколько раз повторно нагревать и использовать iOpener, чтобы достаточно прогреть телефон. Следуйте инструкциям по использованию iOpener, чтобы не перегреть устройство.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор подвержены повреждению от высокой температуры.

На следующих шагах Вы отделите дисплейный модуль от корпуса Motorola Moto Z3 Play.

На первом изображении показана задняя сторона дисплейного модуля после его снятия с телефона. На втором изображении показана передняя сторона телефона, чтобы определить расположение кабеля дисплея.

Если Вы планируете повторно использовать дисплейный модуль, уделите особое внимание боковым краям. При разрезании клея в этой зоне глубина ввода инструмента должна быть не более ~1,5 мм, иначе он может соприкоснуться с ЖК-панелью и повредить её.

Будьте особенно осторожны, разрезая клей рядом с кабелем дисплея. Если нажимать слишком глубоко или слишком сильно, очень легко повредить кабель. Если в этой зоне возникнет повышенное сопротивление, не пытайтесь силой продвинуть лопатку вперёд. Извлеките её и вставьте с другой стороны кабеля дисплея, затем продолжайте резку.

Игральные карты — более безопасный, но гораздо более медленный инструмент для разъединения. Мягкие бумажные карты с меньшей вероятностью повредят ЖК-панель, что особенно важно при её повторном использовании.

Установите присоску на дисплей вблизи середины правого края.

С усилием и постоянным нажатием потяните присоску вверх, чтобы создать небольшой зазор между дисплеем и задней крышкой.

Если экран треснул, присоска может не прилипнуть. Попробуйте поднять дисплей с помощью прочной ленты, либо приклейте присоску суперклеем и дайте клею застыть, чтобы продолжить работу.

Для этого может потребоваться значительное усилие, однако Вам нужно лишь слегка приподнять дисплей, чтобы вставить инструмент.

Если возникнут трудности, дополнительно нагрейте клей, чтобы он стал мягче, и повторите попытку. Клей быстро остывает, так что может понадобиться многократный нагрев.

Вставьте лопатку (или игральную карту) в образовавшийся зазор за дисплеем.

Не вставляйте инструмент глубже ~1,5 мм от края дисплея.

Проведите инструментом вдоль всего правого края телефона, разрезая клей, удерживающий дисплей.

Если Вы планируете повторно использовать дисплей, продолжайте движение инструмента по прямой линии, подходя к углам телефона — не закругляйте углы инструментом. Углы ЖК-панели находятся очень близко к краю сенсорного экрана и легко повреждаются.

Нагрейте верхний край дисплея, чтобы размягчить клеевой состав под ним.

Вставьте инструмент под верхнюю рамку и разомните клей, удерживающий её.

Здесь можно ввести лопатку глубже, но если Вы планируете повторно использовать дисплей, не вводите инструмент глубже ~5,5 мм от края дисплея.

Нагрейте левый край телефона, чтобы размягчить клеевой состав, фиксирующий левый край дисплея.

Проведите инструментом вдоль левого края телефона, разрезая клей, удерживающий дисплей.

Не вставляйте инструмент глубже ~1,5 мм от края дисплея.

Особенно осторожно разрезайте клей в нижней части телефона, чтобы не повредить кабель дисплея. Обратитесь к шагу два за помощью в определении и обходе кабеля дисплея.

Нагрейте нижний край телефона, чтобы размягчить клеевой состав, удерживающий нижнюю часть дисплея.

Разрежьте клей под нижней рамкой.

В этом месте можно ввести лопатку немного глубже, но при желании повторно использовать дисплей не вводите инструмент глубже ~4 мм от края дисплея.

Если дисплей остаётся прилипшим, повторно нагревайте и разрезайте клей по мере необходимости.

Поднимите дисплей с правого края и откройте его в сторону от телефона. Дисплей по-прежнему прикреплён к корпусу телефона в нижнем левом углу, поэтому пока не отсоединяйте его полностью.

При поднятии дисплея небольшая пластиковая прокладка — для датчиков с лицевой стороны — может выпасть из телефона. Следите за ней и убедитесь, что вернули её на место перед тем, как закрыть корпус телефона.

Используйте острый конец лопатки, чтобы поддеть фиксатор на разъёме шлейфа дисплея типа ZIF.

Аккуратно поднимите дисплей, убедившись, что шлейф дисплея плавно выходит из разъёма.

Снимите блок дисплея.

При сборке остановитесь на этом этапе и замените клей по краям дисплея, если вы повторно используете блок дисплея.

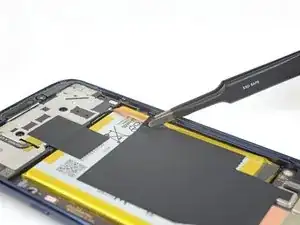

Используйте пинцет, чтобы оттянуть вверх чёрную ленту, закрывающую разъём и батарею.

По возможности не повреждайте ленту, чтобы можно было использовать её повторно.

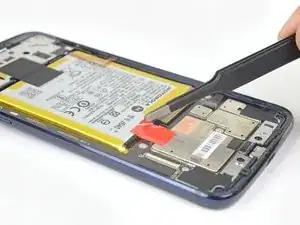

Используйте пинцет, чтобы снять и удалить красную ленту, закрывающую разъём батареи.

По возможности не повреждайте ленту, чтобы можно было использовать её повторно.

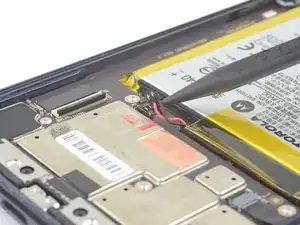

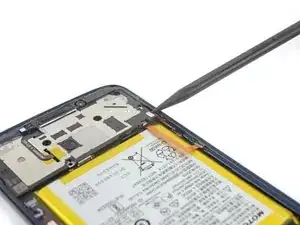

Используйте острый конец лопатки, чтобы поддеть разъём батареи вверх и отключить его.

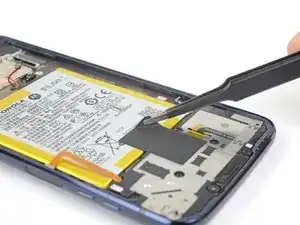

Используйте пинцет, чтобы оттянуть вверх и снять чёрную ленту, находящуюся снизу батареи.

По возможности не повреждайте ленту, чтобы можно было использовать её повторно.

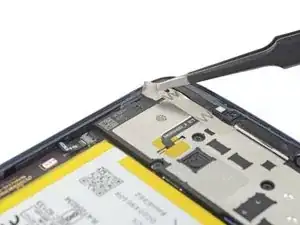

Может быть две полоски серебристой ленты, закрывающие винты в верхних углах устройства. В этом случае аккуратно отогните ленту, чтобы получить доступ к винтам, и верните её на место при сборке.

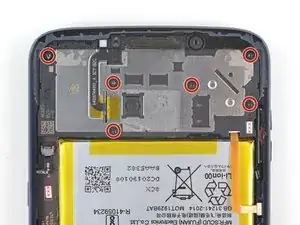

Выкрутите шесть винтов Torx T3 длиной 3 мм, крепящих блок динамика-приёмника.

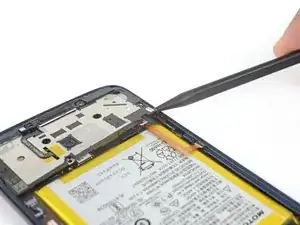

Вставьте острый конец лопатки в маленькое прямоугольное отверстие на правом краю блока динамика-приёмника и датчиков.

Используйте лопатку, чтобы поддеть блок и освободить защёлки, фиксирующие его на корпусе телефона.

Снимите блок динамика-приёмника и датчиков.

Разъём динамика-приёмника находится под блоком и отключится при его поднятии. При сборке убедитесь, что подключили этот разъём.

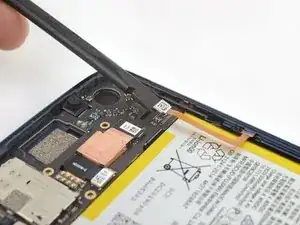

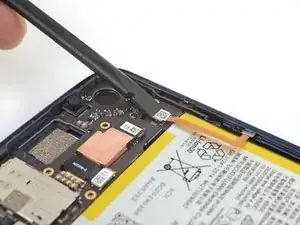

Используйте плоский конец лопатки, чтобы поднять разъём датчика отпечатков пальцев вверх и вынуть из разъёма.

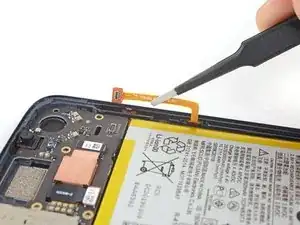

Используйте пинцет, чтобы аккуратно отогнуть кабель в сторону края телефона, чтобы он не мешал батарее.

Нанесите свежеразогретый iOpener на заднюю часть телефона прямо за батареей на две минуты, чтобы размягчить клей. При необходимости повторно нагревайте и наносите iOpener.

В качестве альтернативы, нанесите под край батареи изопропиловый спирт с высокой концентрацией (>90%), чтобы ослабить клей снизу.

Оставьте телефон на несколько минут, чтобы спирт проник и ослабил клей.

Вставьте раздвижной инструмент или пластиковую карту вдоль края батареи.

Приложите постоянное равномерное давление, чтобы медленно поднять батарею и вынуть её из телефона.

При необходимости применяйте нагрев или спирт и давление несколько раз, чтобы постепенно ослабить клей, и тогда батарея начнёт отделяться.

Постарайтесь не деформировать батарею в этом процессе. Литий-ионные батареи с мягкой оболочкой могут протекать опасными химикатами, воспламениться или даже взорваться при повреждении. Не прикладывайте чрезмерных усилий и не поддевайте батарею металлическими инструментами.

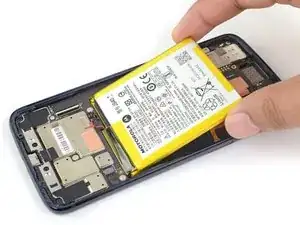

Продолжайте поднимать батарею, пока весь клей не отойдёт от задней крышки.

Снимите батарею.

Повторное использование деформированной или согнутой батареи после её принудительного удаления является потенциальной угрозой безопасности. Замените её на новую.

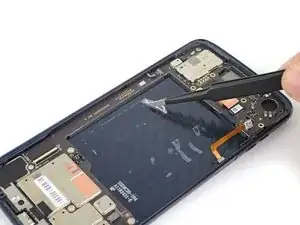

Перед установкой новой батареи снимите весь старый клей и удалите его из телефона.

Для наилучшего результата очистите область под батареей с помощью изопропилового спирта и салфетки без ворса или кофейного фильтра. Это подготовит поверхность, чтобы новая батарея лучше приклеилась. Установите новую батарею с помощью адгезивных полос с отрывом, двухстороннего скотча или заранее вырезанных адгезивных полос.
