Замена аккумулятора Motorola Moto Z3

Перед началом отключите питание телефона.

По возможности разрядите аккумулятор перед разборкой. Когда аккумулятор заряжен, при его перегреве или повреждении во время ремонта возрастает риск опасного теплового события.

Если экран треснул, полностью заклейте его упаковочной лентой, чтобы удержать осколки стекла и избежать травм.

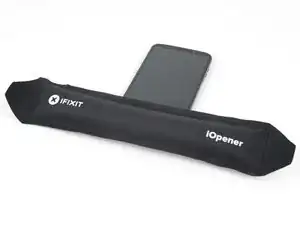

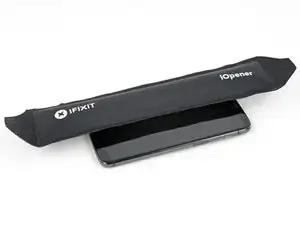

Подготовьте iOpener и прогрейте переднюю часть телефона вдоль правого края примерно две минуты, или пока она не станет немного слишком горячей для касания. Это поможет размягчить клей, фиксирующий дисплей.

Возможно, потребуется повторно нагреть и приложить iOpener несколько раз, чтобы телефон стал достаточно тёплым. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

В следующих шагах вы отделите сборку дисплея от корпуса Moto Z3.

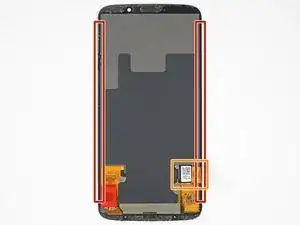

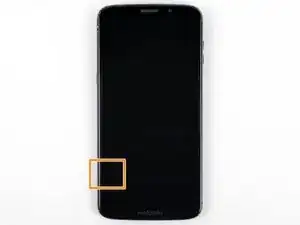

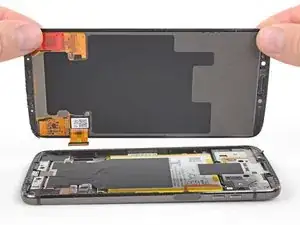

Первое изображение показывает заднюю сторону сборки дисплея после её снятия с телефона. Второе изображение показывает переднюю часть телефона для ориентира, где проходит кабель дисплея.

Если вы планируете повторно использовать сборку дисплея, обратите особое внимание на боковые кромки. При рассечении клея в этой области необходимо осторожно вставлять инструмент не глубже 2 мм, иначе инструмент коснётся ЖК‑экрана и повредит его.

Особая осторожность требуется при резке рядом с кабелем дисплея. Если вы поддёте слишком глубоко или с чрезмерной силой, очень легко повредить кабель. Если вы чувствуете повышенное сопротивление в этой области, не пытайтесь силой продвинуть инструмент. Выньте его и вставьте с другой стороны кабеля дисплея, прежде чем продолжать резку.

Игральные карты — более безопасный, но гораздо более медленный инструмент для поддевания. Мягкая бумага карт менее вероятно повредит ЖК‑панель, что важно, если вы планируете её повторно использовать.

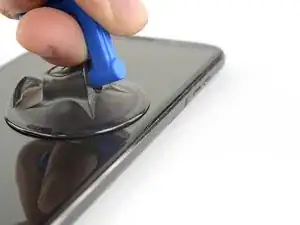

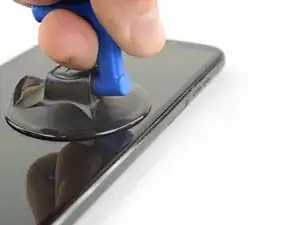

Прикрепите присоску к дисплею примерно по центру правого края.

Резко и равномерно тяните присоску вверх, чтобы создать небольшой зазор между дисплеем и задней крышкой.

Если экран треснул, присоска может не держаться. Попробуйте поднять её с помощью прочной ленты или приклейте присоску суперклеем и дайте клею затвердеть, чтобы продолжить работу.

Для создания зазора обычно требуется значительная сила, но вам нужно открыть лишь очень небольшой зазор, чтобы вставить инструмент.

Если возникают трудности, дополнительно прогрейте место, чтобы ещё больше размягчить клей, и попробуйте снова. Клей быстро остывает, поэтому возможно потребуется повторный нагрев.

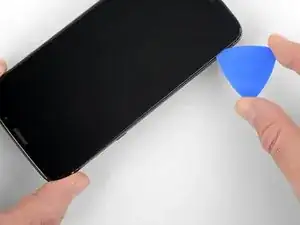

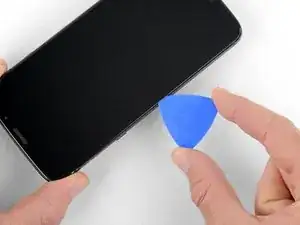

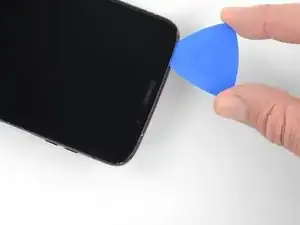

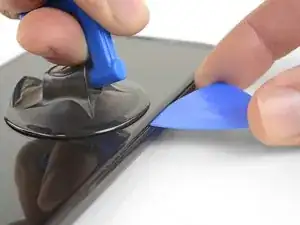

Вставьте лезвие для открывания (или игральную карту) в зазор за дисплеем.

Не вставляйте инструмент глубже 1,5 мм от края дисплея.

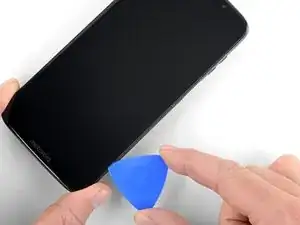

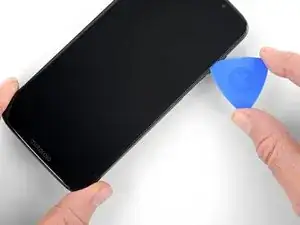

Проведите инструмент вдоль правого края телефона, чтобы разрезать клей, фиксирующий дисплей.

Если вы планируете повторно использовать дисплей, продолжайте двигать инструмент по прямой линии при подходе к углам телефона — не округляйте углы инструментом. Углы ЖК‑экрана находятся очень близко к краю дигитайзера и легко повреждаются.

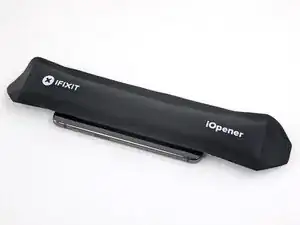

Прогрейте верхний край дисплея, чтобы размягчить клей под ним.

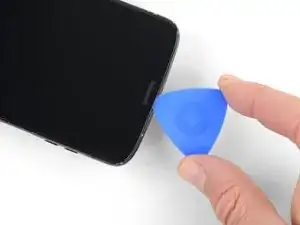

Просуньте инструмент под верхний ободок, чтобы отделить клей.

Здесь можно вставлять инструмент немного глубже, но если вы хотите повторно использовать дисплей, не вставляйте инструмент глубже 5,5 мм от края дисплея.

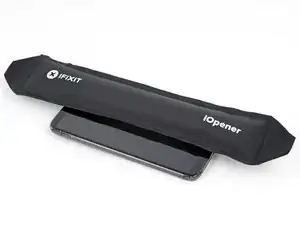

Прогрейте левый край телефона, чтобы размягчить клей, фиксирующий левый край дисплея.

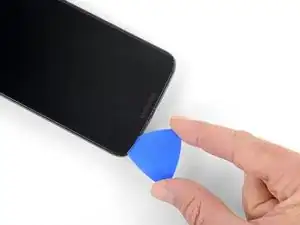

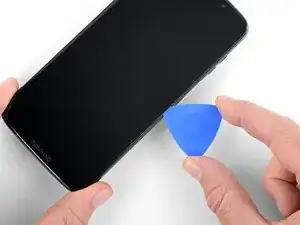

Проведите инструмент вдоль левого края телефона, чтобы отделить клей, фиксирующий дисплей.

Будьте очень осторожны при резке в нижней части телефона, чтобы не повредить кабель дисплея. Обратитесь к шагу два для помощи в идентификации и избегании кабеля дисплея.

Прогрейте нижний край телефона, чтобы размягчить клей, фиксирующий нижнюю часть дисплея.

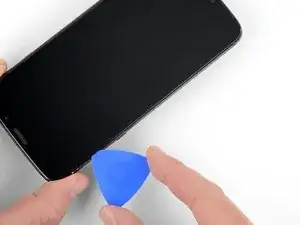

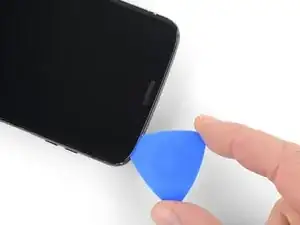

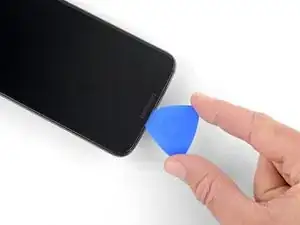

Разрежьте клей под нижним ободком.

Здесь можно вставлять инструмент немного глубже, но если вы хотите повторно использовать дисплей, не вставляйте инструмент глубже 4 мм от края дисплея.

Если дисплей по-прежнему прилипает, повторно разогрейте и по необходимости снова разрежьте клей.

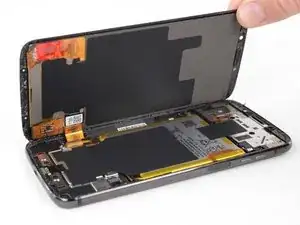

Поднимите дисплей от правого края и отведите его в сторону от телефона. Дисплей по-прежнему прикреплён к корпусу телефона в нижнем левом углу, поэтому пока не снимайте его полностью.

При подъёме дисплея из телефона могут выпасть две маленькие пластиковые прокладки — одна для фронтальной камеры и одна для фронтальных датчиков. Следите за этими прокладками и обязательно установите их обратно перед запечатыванием телефона.

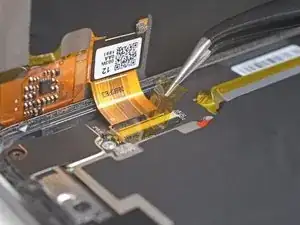

Держа дисплей приоткрытым, используйте пинцет, чтобы снять ленту с разъёма кабеля дисплея.

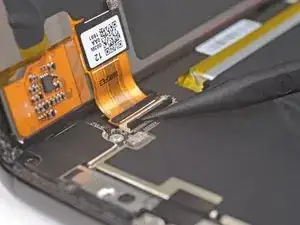

Используйте кончик лопатки, чтобы приподнять запорный язычок на ZIF-разъёме кабеля дисплея.

Аккуратно поднимите дисплей, следя за тем, чтобы кабель дисплея плавно выскользнул из гнезда.

Снимите модуль дисплея.

При сборке остановитесь на этом шаге и замените клей по краям дисплея.

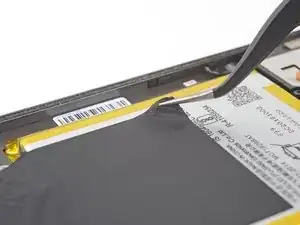

Используйте пинцет, чтобы отлепить чёрную ленту с разъёма аккумулятора от батареи.

По возможности постарайтесь не повредить ленту, чтобы её можно было использовать повторно.

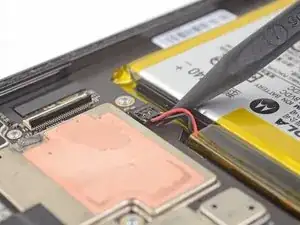

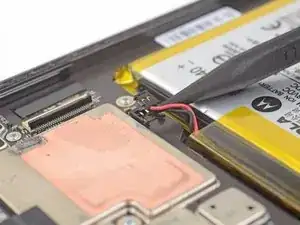

Используйте кончик лопатки, чтобы поддеть разъём аккумулятора строго вверх и отсоединить его.

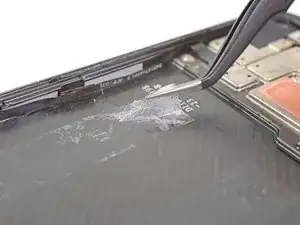

Используйте пинцет, чтобы отлепить и снять чёрную ленту в нижней части батареи.

По возможности постарайтесь не повредить ленту, чтобы её можно было использовать повторно.

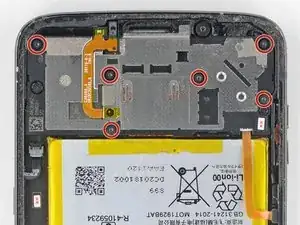

Снимите шесть винтов T3 длиной 3,4 мм.

Верхние углы винтов могут быть прикрыты лентой. Если это так, аккуратно отгните ленту, чтобы получить доступ к винтам, и замените её при сборке.

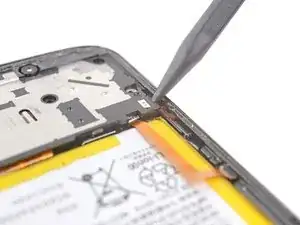

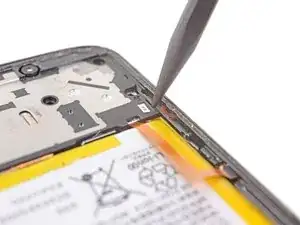

Вставьте кончик лопатки в небольшое прямоугольное отверстие на правом крае узла разговорного динамика и датчиков.

С помощью лопатки подденьте узел и отожмите защёлки, фиксирующие его в корпусе телефона.

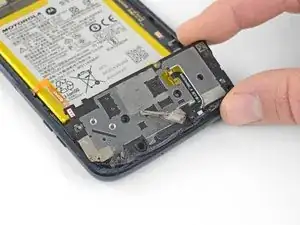

Снимите узел разговорного динамика и датчиков.

Разъём разговорного динамика находится под узлом и отсоединится по мере подъёма узла. При сборке убедитесь, что вы снова подключили этот разъём.

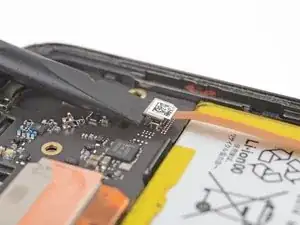

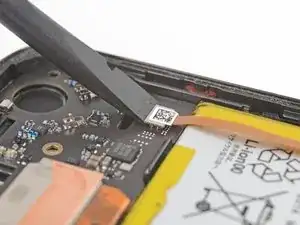

Используйте плоский конец лопатки, чтобы поднять разъём датчика отпечатка пальца строго вверх и вынуть его из гнезда.

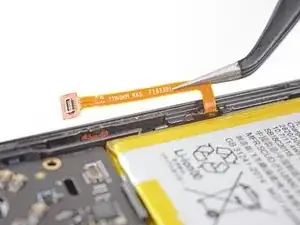

Используйте пинцет, чтобы аккуратно отогнуть кабель к краю телефона и убрать его с пути.

Нанесите свежеподогретый iOpener на заднюю часть телефона непосредственно за батареей на две минуты, чтобы помочь размягчить клей, фиксирующий батарею.

При необходимости повторно прогрейте и нанесите iOpener.

В качестве альтернативы нанесите под край батареи высококонцентрированный (>90%) изопропиловый спирт, чтобы ослабить клей под ней. Дайте телефону постоять несколько минут, чтобы спирт проник и ослабил клей.

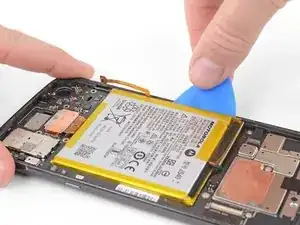

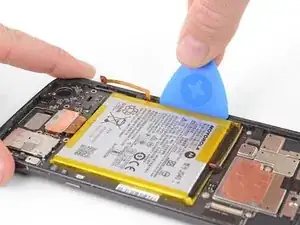

Вставьте медиатор для вскрытия или пластиковую карточку вдоль кромки батареи.

Применяйте равномерное, стабильное давление, чтобы медленно поддеть батарею и извлечь её из телефона.

При необходимости используйте несколько циклов нагрева или спирта и давления, чтобы постепенно ослабить клей — батарея начнёт отделяться.

Старайтесь не деформировать батарею в процессе. Мягкие литий-ионные батареи могут протекать опасными химикатами, загореться или даже взорваться при повреждении. Не применяйте чрезмерную силу и не поддёвывайте батарею металлическими инструментами.

Продолжайте тянуть батарею вверх, пока весь клей не отойдёт от задней панели.

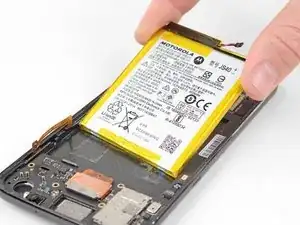

Снимите батарею.

Не используйте батарею снова после её снятия. Напряжение при съёме может вызвать скрытые повреждения элемента батареи, создавая потенциальную опасность. Замените её на новую.

Перед установкой новой батареи оторвите всю старую клейкую ленту и удалите её с телефона.

Для наилучшего результата очистите область под батареей изопропиловым спиртом и безворсовой тканью или фильтром для кофе. Это поможет подготовить поверхность, чтобы новая батарея лучше приклеилась. При сборке замените старый клей на ленты с разрывным слоем, двусторонний скотч или заранее вырезанные клейкие ленты.
