Замена разговорного динамика Motorola RAZR Maxx HD
Разговорный динамик — это отдельная деталь, прикреплённая к рамке основного ЖК-дисплея. В этом руководстве выполняется снятие различных винтов и деталей, поэтому убедитесь, что вы находитесь в чистом и организованном рабочем месте, чтобы избежать потери компонентов.
Шаг 1
Используйте отвертку Torx T5, чтобы выкрутить два винта 5,0 мм в нижней части телефона.
Шаг 2
Для извлечения SIM-карты используйте развернутую скрепку и нажмите на металлическую пластину на левой стороне телефона, пока она не отщёлкнется.
Шаг 3
Осторожно сдвиньте экран к верхнему краю телефона и наклоните экран, чтобы открыть чёрные ленточные шлейфы.
НЕ снимайте экран полностью — ленточные шлейфы будут повреждены.
Шаг 4
Отсоедините два чёрных ленточных шлейфа, аккуратно поддев соединение лопаткой и приподняв его. Затем поднимите экран и снимите его.
Убедитесь, что шлейфы отсоединены перед полным снятием экрана.
При обратной сборке совместите белые полосы на краю экрана, чтобы установить соединение.
Шаг 5

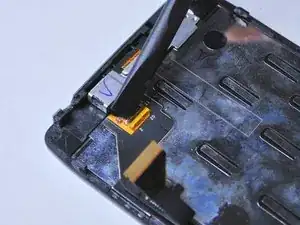

На тыльной стороне ЖК-дисплея отсоедините жёлтый ленточный шлейф фронтальной камеры, аккуратно приподняв вверх чёрную фиксатора лопаткой.
Шаг 6

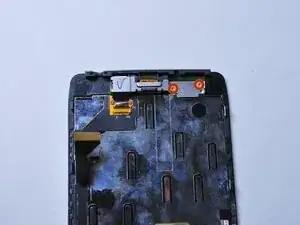

Отверткой Torx T3 выкрутите два винта 2,0 мм на кронштейне крепления фронтальной камеры. Затем приподнимите и снимите кронштейн.
Шаг 7

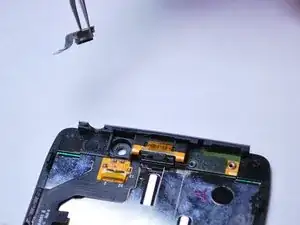

Пинцетом снимите фронтальную камеру, поддев и подняв её с рамки ЖК-дисплея.
Шаг 8

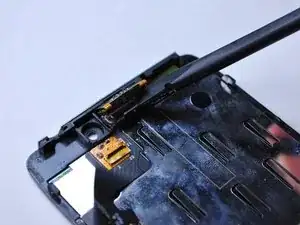

Вставьте лопатку между динамиком и фиксатором и аккуратно подденьте вверх, чтобы освободить разговорный динамик.
Шаг 9

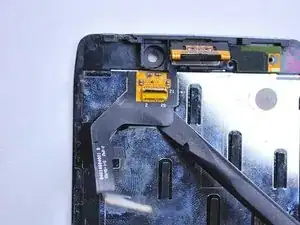

С помощью лопатки аккуратно подденьте нижний правый край чёрного ленточного шлейфа разговорного динамика, прикреплённого к экрану, чтобы отсоединить его от ЖК-дисплея.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
