Замена задней камеры Motorola Moto Z2 Play

Используйте это руководство для замены задней камеры на вашем Motorola Z2 Play.

Перед началом загрузите приложение Rescue and Smart Assistant, чтобы создать резервную копию устройства и диагностировать, связана ли проблема с программным обеспечением или аппаратной частью.

Предупреждение: из‑за сильного клея, фиксирующего дисплей, минимального зазора для вставки инструментов и высокой температуры, требуемой при ремонте, существует большая вероятность случайного повреждения дисплея при его снятии. Если вы планируете повторно использовать дисплей, проявите особую осторожность при нагреве и вводе инструментов для отделения дисплея от остальной части устройства.

Шаг 1

Вставьте инструмент для извлечения SIM‑лотка, биту или выпрямлённую скрепку в отверстие лотка SIM, расположенное на верхнем левом краю телефона.

Проверьте, чтобы случайно не вставить инструмент в отверстие микрофона.

Нажмите с усилием, чтобы извлечь лоток.

Потяните лоток прямо наружу, чтобы полностью его вынуть.

Шаг 2

Выключите телефон перед выполнением любых шагов по замене.

Шаг 3

Нагрейте кромки экрана Motorola Moto Z2 Play в течение двух–трёх минут тепловой пистолетом. Установите температуру пистолета на 85 градусов Цельсия и не задерживайте пистолет в одной точке слишком долго, чтобы избежать повреждения или образования «горячих точек» на ЖК‑матрице. Экран должен быть очень тёплым, но не обжигающим на ощупь. При необходимости догрейте.

Если экран треснул, наклейте прочную клейкую ленту по всей поверхности, чтобы предотвратить дальнейшее разрушение стекла и порезы.

Если теплового пистолета нет, можно использовать фен для волос.

Шаг 4

Поместите присоску в середину экрана и прижмите её.

Шаг 5

Подденьте экран, вставив пластиковый инструмент под экран у разъёма зарядки.

Продвигайтесь вокруг экрана пластиковым инструментом для вскрытия.

При поддевании возле верхнего‑правого и нижнего‑правого углов будьте осторожны и не поддевать слишком глубоко, иначе вы рискуете повредить шлейф дисплея.

Выполняйте эти шаги аккуратно, так как экран хрупкий и легко может треснуть. Если экран начинает сопротивляться при поддевании, повторно нагрейте клей тепловым пистолетом.

Шаг 6

Используйте присоску, чтобы приподнять экран слева направо.

Если у вас нет присоски, подденьте экран лопаткой или небольшой пластиковой карточкой и медленно приподнимайте.

Не поднимайте экран в другом направлении — это может повредить внутренние провода телефона.

Шаг 7

Найдите ленточный разъём в верхнем правом углу телефона.

Осторожно подденьте чёрный фиксатор вверх пластиковым инструментом для вскрытия.

Снимите ленточные шлейфы, вытянув их из разъёма пинцетом.

Фиксатор — это маленькая чёрная планка на ZIF‑разъёме дигитайзера.

После установки ленточного шлейфа обязательно опустите фиксатор обратно с помощью лопатки, так как он не фиксируется автоматически.

Шаг 8

Найдите ленточный кабель, расположенный в нижнем правом углу телефона.

Если имеется, снимите каптон‑ленту (оранжевую), закрывающую разъём кабеля.

Поднимите маленькую защёлку на ZIF‑разъёме и сдвиньте кабель пинцетом прямо из разъёма.

Не требуется прилагать чрезмерную силу.

Шаг 9

Поднимите экран с телефона, чтобы полностью отсоединить его.

Если экран не отделяется, вернитесь к шагам 7 и 8, чтобы убедиться, что фиксатор открыт и ленточный разъём полностью отсоединён.

При сборке возможно потребуется нанести или заменить клеевую ленту на модуле дисплея. Используйте наше руководство по нанесению клейкой ленты для дисплея для повторного уплотнения устройства.

Шаг 10

Снимите оранжевую ленту, расположенную в нижнем правом углу телефона, с помощью пинцета.

Не выбрасывайте ленту.

Шаг 11

Отсоедините красный и чёрный провода батареи, поддев их пинцетом и поднимая вверх.

Шаг 12

Отклейте чёрную ленту, расположенную на батарее.

Тяните аккуратно, чтобы ленту можно было повторно использовать при сборке.

Шаг 13

Поднимите чёрную ленту и вставьте карточку под батарею.

Выравнивайте карточку параллельно и под батареей.

Пододвиньте карточку дальше под батарею.

Поднимайте карточку, чтобы помочь отделить батарею от клея.

Шаг 14

Поднимите и полностью извлеките батарею из устройства.

Шаг 15

Удалите три серебристые винта T3 Torx 2,6 мм на корпусе динамика в верхней части телефона с помощью отвертки, вращая против часовой стрелки.

Удалите четыре черных винта T3 Torx 3,5 мм на корпусе динамика в верхней части телефона с помощью отвертки, вращая против часовой стрелки.

Полезно хранить винты на магнитной поверхности, чтобы не потерять их.

Шаг 16

Поднимите серебристую металлическую ленту пинцетом.

Шаг 17

Осторожно поднимите и полностью снимите корпус динамика с помощью пинцета.

Попробуйте слегка приподнять корпус динамика с обеих сторон перед полным снятием.

Шаг 18

Положите корпус вверх ногами, чтобы продолжить работу.

Выденьте динамик из корпуса пластиковой лопаткой.

При обратной сборке убедитесь, что металлические контакты динамика находятся в нижних левом и правом углах (правильная ориентация).

Динамик защелкивается при сборке.

Шаг 19

Удалите семь серебристых винтов T3 Torx 2,6 мм на черном кожухе кабеля аккумулятора в нижней части телефона с помощью отвертки, вращая против часовой стрелки.

Удалите один черный винт T3 Torx 3,5 мм на черном кожухе кабеля аккумулятора в нижней части телефона с помощью отвертки, вращая против часовой стрелки.

Полезно хранить винты на магнитной поверхности, чтобы не потерять их.

Шаг 20

Подденьте крышку аккумулятора пинцетом, начиная с правой стороны, слегка приподняв её, чтобы отщелкнуть.

Подденьте крышку аккумулятора пинцетом с левой стороны, слегка приподняв её, чтобы отщелкнуть.

Снимите крышку аккумулятора пинцетом, крепко захватив левую сторону крышки и подтянув вверх.

Шаг 21

Наклоните переднюю часть черного аудиоразъема вверх пинцетом.

Выньте аудиоразъем из его корпуса пинцетом.

Для снятия аудиоразъема требуется небольшое усилие.

Шаг 22

Удалите три черных винта T3 Torx 2,6 мм на панели материнской платы на боковой стороне телефона с помощью отвертки, вращая против часовой стрелки.

Шаг 23

Подведите пластиковую лопатку под край материнской платы.

Шаг 24

Поднимите материнскую плату от правого края, раскрывая её как книгу влево.

Определите разъем в верхнем левом углу устройства.

Шаг 25

Отсоедините соединение в нижней части материнской платы.

Шаг 26

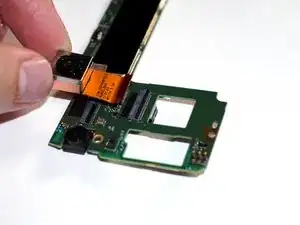

Переверните материнскую плату так, чтобы была видна основная камера и её шлейф.

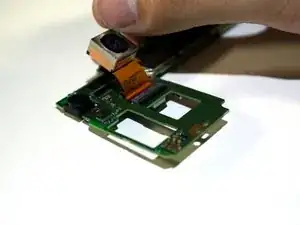

Отогните камеру назад, чтобы открыть порт её шлейф-провода.

Шаг 27

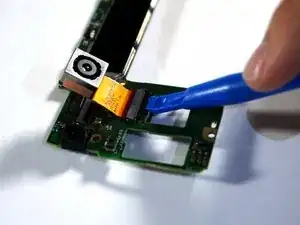

Поднимите фиксирующую планку в ZIF-разъеме, который находится под основной камерой, пластиковой лопаткой.

Вы также можете использовать лопаточку для этой операции.

Шаг 28

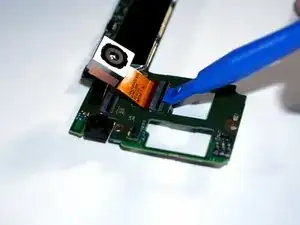

Вытяните шлейфовый разъем основной камеры.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
