Предупреждение о негарантированном экране/Важное сообщение о дисплее iPhone 11 серии — 100% исправление
Это ремонт профессионального уровня, требующий специальных инструментов и навыков.
Замена дисплея на iPhone 11, 11 Pro или 11 Pro Max — непростая задача. Плотная интеграция программного и аппаратного обеспечения Apple означает, что полностью функционировать будут только дисплеи, установленные авторизованными техниками с использованием инструментов и деталей Apple. Возможно, вы столкнулись с пугающим «Важным сообщением о дисплее» после ремонта в сторонней мастерской или после установки стороннего экрана.
Эта ошибка фактически отключает определённые функции, такие как автоматическая яркость и True Tone, поскольку диагностическое программное обеспечение Apple обнаруживает негарантированный дисплей. Обход этого ограничения требует продвинутых технических навыков, вскрытия телефона и перепрограммирования микроконтроллера.
Это руководство проведёт через процесс установки нового дисплея с сохранением полной функциональности. Мы рассмотрим:
- Необходимые инструменты, такие как SPI-программатор и паяльник, для доступа к EEPROM-чипу
- Безопасную разборку телефона без повреждений
- Чтение и резервное копирование исходных данных EEPROM
- Прошивку микроконтроллера для повторного включения True Tone
- Перенос компонентов дисплея со старого экрана
- Фиксацию и проверку соединений нового дисплея
Процедура сложная, но следуя этому руководству, даже несертифицированные техники смогут заменить экран iPhone 11 серии, сохранив оригинальную калибровку и функции. Готовы начать? Начнём со сбора необходимых инструментов и запчастей.
Шаг 1

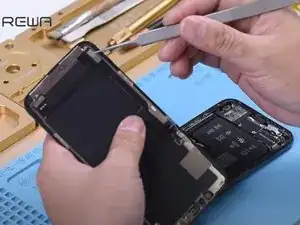

Телефон имеет неотзывчивый и повреждённый экран. Нам нужно заменить его на новый. Разберите телефон и извлеките экран.

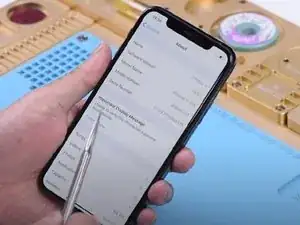

Установите новый оригинальный экран. Нажмите кнопку питания, чтобы включить телефон. Появляется Важное сообщение о дисплее.
Советы：Важное сообщение о дисплее появится после ремонта сторонним дисплеем и не связано с самим заменённым экраном, будь то сторонний или оригинальный экран.
Шаг 2
Почему появляется предупреждение о ремонте дисплея для iPhone 11 серии? Система проверяет данные сенсорного модуля при запуске. Поскольку сенсорный модуль расположен на тыльной стороне экрана, замена экрана может привести к несоответствию данных сенсорного модуля и телефона.
Единственное работающее решение на данный момент — припаять сенсорный модуль с оригинального экрана на новый запасной экран.
Также, поскольку сенсорный модуль находится на тыльной стороне экрана, традиционные инструменты для выпаивания могут легко повредить экран. Сегодня мы будем использовать новый инструмент для шлифовки чипов.
Шаг 3
Приклейте термостойкую ленту вокруг сенсорного модуля на запасном экране. Затем оберните экран защитной плёнкой.

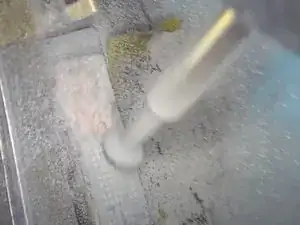

Теперь мы начнём шлифовку сенсорного модуля с помощью электрического инструмента для шлифовки чипов.
Будьте терпеливы во время шлифовки. Начинайте с верхнего слоя, затем переходите к следующему слою. Также будьте осторожны, чтобы не повредить рядом расположенные гибкие шлейфы.
Когда появятся паяные соединения, остановите шлифовку. Затем очистите контактную площадку ватной палочкой, смоченной в очистителе для печатных плат.
Шаг 4
Теперь нужно снять сенсорный модуль с оригинального экрана и припаять его на новый запасной экран.
Снимите слушалку и гибкий кабель датчиков с оригинального экрана. Затем подложите кусочек бумаги под сенсорный шлейф. Разогрейте феном горячего воздуха и подденьте сенсорный модуль на оригинальном экране.
Затем нанесите пасту для низкотемпературной пайки на сенсорный модуль. Нагрейте паяльником при 365℃, чтобы удалить остатки припоя и чёрный клей. Тщательно очистите оплёткой для припоя. Затем очистите с помощью очистителя для печатных плат.
Продолжите процесс перебаллования сенсорного модуля.
Шаг 5
Теперь нужно припаять сенсорный модуль с выполненным перебаллованием на запасной экран.

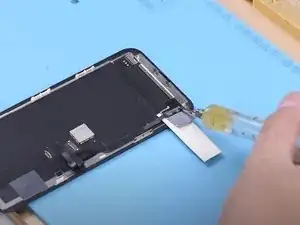

Перед пайкой вставьте под сенсорный шлейф лезвие для поддевания. Для удобства можно здесь применить немного спирта. Металлическая пластина и бумага используются для теплоизоляции, чтобы экран не повредился от высокой температуры при пайке.
Нанесите немного флюса на контактную площадку. Расположите сенсорный модуль в правильном положении. Припаяйте феном горячего воздуха.
Шаг 6
Установите слушалку и гибкий кабель датчиков.

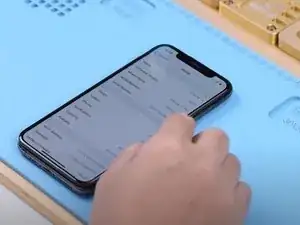

Теперь можно собрать телефон и протестировать. Нажмите кнопку питания, чтобы включить телефон. Перейдите в Настройки>Об этом устройстве. Важное сообщение о дисплее больше не отображается.
Заключение
Советы: в процессе требуются профессиональные навыки ремонта материнской платы и ручной работы.
Перевод руководства с ifixit.com
