Замена фронтальных камер iPhone 11 Pro

Прежде чем начать, разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед разборкой выключите iPhone.

Снимите два 6,7 мм пятилучевых винта на нижнем торце iPhone.

Открытие дисплея нарушит герметичность устройства. Подготовьте новые уплотнители перед переходом этого шага или избегайте контакта с жидкостями, если вы собираете iPhone без замены уплотнений.

Если вставить медиатор слишком глубоко, он может повредить устройство. Следуйте этому шагу, чтобы отметить медиатор и предотвратить повреждения.

Отмерьте 3 мм от острия и отметьте медиатор перманентным маркером.

Вы также можете отметить другие углы медиатора с другими измерениями.

Альтернативно приклейте монету к медиатору на 3 мм от острия.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине по саморемонту.

Если у вашего iPhone треснул экран, чтобы предотвратить дальнейшее разрушение и травмы при ремонте, заклейте стекло лентой.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся передняя часть не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от оторвавшихся осколков стекла во время ремонта.

Если присоска не прилипает на следующих шагах, сложите прочный кусок ленты (например, армированную) в ручку и поднимите экран с её помощью.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите следующие три шага и выполните альтернативный метод.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать всасывание в выбранной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не удерживается, можно использовать ленту для создания более цепкой поверхности.

Толкните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги заново.

Нагрейте iOpener и протяните его через рычаги Anti‑Clamp.

Также можно использовать фен, термофен или горячую плиту, но чрезмерный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае iPhone.

Подождите одну минуту, чтобы клей успел размягчиться и образовался зазор.

Вставьте медиатор в образовавшийся зазор под экраном и пластиковым ободком, а не под сам экран.

Если Anti‑Clamp не создаёт достаточного зазора, увеличьте нагрев в области и поверните рукоятку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и делайте паузу в одну минуту между поворотами. Дайте Anti‑Clamp и времени сделать работу за вас.

Пропустите следующие три шага.

Нагрев нижнего края iPhone помогает смягчить клей, фиксирующий дисплей, и облегчает его открытие.

Используйте фен, термофен или подготовьте iOpener и приложите к нижнему краю iPhone примерно на минуту, чтобы размягчить клей под дисплеем.

Если вы используете одиночную присоску, прикрепите её к нижнему краю телефона, избегая изогнутой части стекла.

Поднимайте присоску с равномерным постоянным усилием, чтобы создать небольшой зазор между передней панелью и задней крышкой.

Вставьте медиатор в зазор под экраном и пластиковым ободком, а не под сам экран.

Герметизирующий клей, удерживающий дисплей, очень прочен; создание начального зазора требует значительной силы. Если вам трудно открыть зазор, увеличьте нагрев и аккуратно покачайте экран вверх и вниз, чтобы ослабить клей, пока не появится достаточно места для инструмента.

Проведите открывающей лопаткой вокруг нижнего левого угла и вверх по левой кромке iPhone, разрезая клей, удерживающий дисплей на месте.

Не вставляйте лопатку более чем на 3 мм, чтобы не повредить внутренние компоненты.

Вдоль правой кромки iPhone проходит тонкий кабель. Не вставляйте лопатку здесь, чтобы не повредить кабель.

Снова вставьте лопатку в нижний торец iPhone и проведите ею вверх по правой стороне, продолжая отделять клей.

Не вставляйте лопатку более чем на 3 мм, чтобы не повредить кабели дисплея.

Верхняя кромка дисплея закреплена как клеем, так и защёлками.

Аккуратно потяните правую кромку дисплея немного вниз (в направлении порта Lightning).

Вставьте лопатку в верхний правый угол телефона.

Продолжайте тянуть дисплей вниз (в сторону порта Lightning) по мере необходимости, чтобы образовать зазор, достаточный для лопатки.

Проведите лопаткой до верхнего левого угла и разрежьте оставшийся клей, фиксирующий дисплей.

Не вставляйте лопатку более чем на 3 мм, чтобы не повредить блок датчиков передней панели.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Откройте iPhone, откидывая дисплей вверх с левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей — несколько хрупких ленточных кабелей по-прежнему соединяют его с платой логики iPhone.

Уприте дисплей в опору, чтобы он оставался поднятым, пока вы работаете с телефоном.

При сборке положите дисплей на место, выровняйте защёлки вдоль верхней кромки и аккуратно прижмите верхнюю кромку, прежде чем защёлкнуть остальную часть дисплея. Если он не защёлкивается легко, проверьте состояние защёлок по периметру дисплея и убедитесь, что они не изогнуты.

Удалите два винта Y000 длиной 1,3 мм, фиксирующие монтажную планку крышки аккумулятора.

В ходе ремонта следите за каждым винтом и ставьте его обратно именно там, где он стоял, чтобы не повредить iPhone.

При сборке это удобный момент включить iPhone и проверить все функции перед запечатыванием дисплея. Обязательно полностью выключите iPhone перед продолжением работы.

Снимите планку.

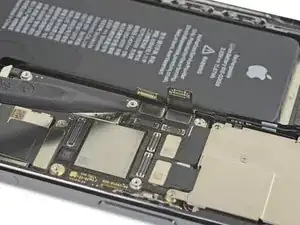

Используйте лопатку или чистый ноготь, чтобы приподнять разъём батареи из его гнезда на плате логики.

Старайтесь не повредить чёрную силиконовую прокладку вокруг этого и других соединений платы. Эти прокладки обеспечивают дополнительную защиту от влаги и пыли.

Слегка отогните разъём от платы логики, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

Используйте отвёртку Y000, чтобы удалить шесть винтов длиной 1,3 мм, фиксирующих монтажную планку крышки платы логики.

Снимите планку.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля OLED‑панели.

Чтобы снова закрепить такие нажимные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля блока датчиков передней панели.

Используйте лопатку или ноготь, чтобы отсоединить разъём кабеля дигитайзера.

Если какая‑то часть экрана не реагирует на касания после ремонта, отключите батарею и затем заново установите этот разъём, убедившись, что он полностью защёлкнулся и в гнезде нет пыли или других препятствий.

Снимите сборку дисплея.

При сборке остановитесь здесь, если хотите заменить влагозащитный клей по краям дисплея.

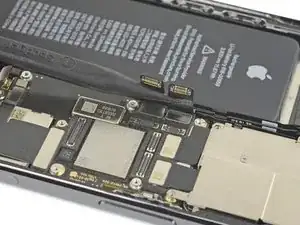

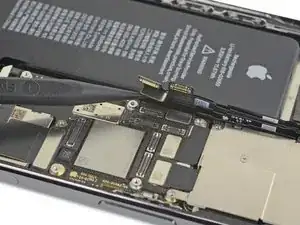

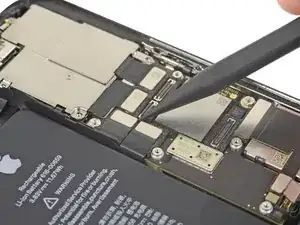

Используйте лопатку или ноготь, чтобы отсоединить кабели проекторов точек Face ID и датчиков от их гнезд на плате логики.

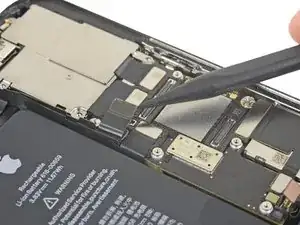

Аккуратно оттолкните разъёмы шлейфа Face ID от платы, чтобы получить доступ к разъёму фронтальной камеры, расположенному под ним.

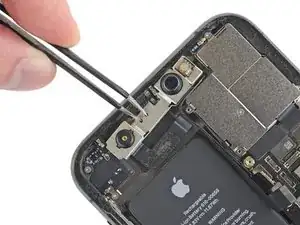

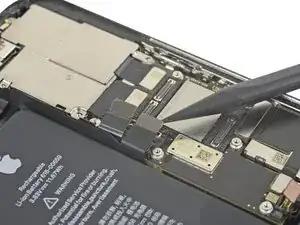

Отключите фронтальную камеру, приподняв её разъём строго вверх.

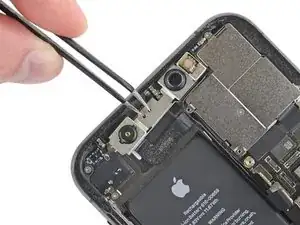

Держите модуль фронтальной камеры пинцетом, осторожно, чтобы не оставить отпечатков пальцев на сенсорах.

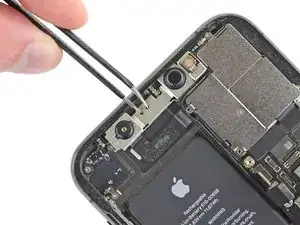

Сдвиньте модуль фронтальной камеры немного вниз и влево, чтобы освободить его из корпуса.

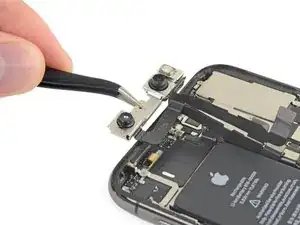

Снимите фронтальные камеры.
