Замена платы логики Google Pixel 8

Дайте батарее вашего Pixel разрядиться ниже 25% перед началом ремонта. Заряженная литий‑ионная батарея может загореться при повреждении.

Отключите все кабели от телефона.

Полностью выключите телефон.

Нажмите одновременно кнопки питания и увеличения громкости, чтобы вызвать меню выключения.

Плотно вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в отверстие лотка SIM-карты на левом торце телефона, пока лоток не выйдет.

Извлеките лоток SIM-карты.

Вы будете использовать монтажные пластины, чтобы отделить экран от рамки. Если пластину вставить слишком глубоко, она может повредить устройство. Следуйте этому шагу, чтобы отметить пластину и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте монтажную пластину постоянным маркером.

В качестве альтернативы можно приклеить монету к пластине на расстоянии 3 мм от кончика.

Экран к рамке крепится клеем и защёлками. Нагрев экрана размягчает клей, облегчая отделение.

Нагрейте iOpener и положите его на нижний край экрана на две минуты, чтобы размягчить клей.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту — но будьте осторожны, так как сильный нагрев может повредить экран и/или батарею.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процесс открытия. Если вы не используете Anti-Clamp, пропустите три шага ниже для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Положите телефон экраном вверх на объект так, чтобы он опирался между рычагами Anti-Clamp — нижний край должен свисать.

Наденьте рычаги на левый край телефона, чтобы получить доступ к нижнему краю.

Разместите присоски как можно ближе к центру нижнего края.

Сожмите присоски вместе, чтобы создать вакуум.

Потяните ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на один полный оборот (360 градусов), или до тех пор, пока присоски не начнут растягиваться.

По мере растяжения присосок следите, чтобы они оставались выровненными друг с другом. Если они соскальзывают, снимите Anti-Clamp и приклейте ленту, к которой присоски смогут прилипнуть.

Подождите одну минуту, чтобы между экраном и рамкой образовался зазор.

Если клей не отделяется, поверните ручку по часовой стрелке ещё на четверть оборота и подождите ещё минуту. При необходимости подогрейте, если экран остыл.

Вставьте монтажную пластину в зазор.

Не вставляйте монтажную пластину глубже 3 мм, чтобы не повредить контактные пружины.

Оттяните синюю ручку назад, чтобы разблокировать рычаги, и снимите Anti-Clamp, используя отрывные язычки на присосках.

Пропустите следующие два шага.

Прикрепите присоску к центру нижнего края экрана.

Потяните присоску вверх сильной, ровной силой, пока не образуется зазор между экраном и рамкой.

Если трудно создать зазор, примените дополнительный нагрев и попробуйте снова.

Вставьте монтажную пластину в зазор.

Чтобы не повредить телефон, не вставляйте пластину глубже 3 мм при отделении клея экрана. Обратите внимание на следующие участки:

Кабель экрана находится чуть менее чем на половине левого края телефона. Будьте очень осторожны здесь, чтобы не порвать кабель.

Вокруг периферии телефона расположено много контактных пружин. Будьте очень осторожны в этих местах, чтобы не согнуть контакты.

Проведите монтажной пластиной вдоль нижнего края, чтобы отделить клей, который его фиксирует.

Оставьте пластину в правом нижнем углу, чтобы клей не склеился снова.

Приложите подогретый iOpener к правому краю экрана на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны: чрезмерный нагрев может повредить экран и/или аккумулятор.

Вставьте второй монтажный лепесток под нижний правый угол экрана.

Сдвиньте новый лепесток к верхнему правому углу, чтобы отделить клей, удерживающий правый край экрана.

Оставьте лепесток в верхнем правом углу, чтобы клей не склеился вновь.

Вставьте третий монтажный лепесток под нижний край экрана.

Сдвиньте новый лепесток к нижнему левому углу.

Оставьте лепесток в нижнем левом углу, чтобы клей не склеился вновь.

Приложите подогретый iOpener к левому краю экрана на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны: чрезмерный нагрев может повредить экран и/или аккумулятор.

Вставьте четвёртый монтажный лепесток под нижний левый угол экрана.

Сдвиньте новый лепесток к верхнему левому углу, чтобы отделить клей, удерживающий левый край экрана.

Оставьте лепесток в верхнем левом углу, чтобы клей не склеился вновь.

Приложите подогретый iOpener к верхнему краю экрана на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны: чрезмерный нагрев может повредить экран и/или аккумулятор.

Вставьте пятый монтажный лепесток под верхний край экрана, рядом с левым углом.

Сдвиньте монтажный лепесток к верхнему правому углу, чтобы отделить клей, удерживающий верхний край экрана.

Поставьте небольшую коробку или стопку книг слева от телефона, чтобы подпереть экран при отключении его кабеля.

Поднимите правый край экрана, как обложку книги.

Будьте осторожны, чтобы не натянуть кабель экрана.

Если экран кажется застрявшим, пройдите по периметру снова монтажным лепестком, чтобы отделить оставшийся клей.

Подпереть экран так, чтобы получить доступ к кабелю экрана.

Используйте монтажный лепесток, чтобы приподнять верхний край крышки разъёма кабеля экрана.

Снимите крышку.

Вставьте наконечник лопатки под верхний левый угол защёлки разъёма экрана.

Аккуратно приподнимите и отключите кабель.

Снимите экран.

Чтобы снова подключить защёлку, совместите её с гнездом и аккуратно нажмите на одну сторону, пока не защёлкнется, затем нажмите на другую сторону. Не нажимайте по центру. При неправильном выравнивании контакты могут погнуться и получить необратимое повреждение.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить ваш экран или заменяемый экран:

При обращении с экраном держите его за кромки.

При размещении экрана на рабочей поверхности убедитесь, что ничто не касается задней стороны экрана. Подумайте о том, чтобы положить его на мягкую безворсовую ткань.

Если вы устанавливаете новый экран с предварительно нанесённым клеем, выполните этот шаг при сборке. В противном случае следуйте этому руководству, чтобы нанести клей на старый экран.

Снимите защитные плёнки с переднего выреза под камеру, площадки задней камеры, задней стороны экрана и периметрического клея, потянув за вкладки.

Подключите кабель экрана и установите обратно его крышку.

Это хорошее место, чтобы протестировать телефон перед окончательным закрытием. Временно включите телефон и убедитесь, что он работает как ожидалось. Выключите его перед продолжением.

Плотно прижмите экран к раме. Вы должны почувствовать, как защёлки "щёлкают" на своих местах.

Плотно прижмите по периметру экрана, чтобы закрепить его новым клеем.

При желании можно усилить прочность склейки, равномерно приложив давление к телефону: нажмите равномерно.

Следуйте этому руководству, чтобы откалибровать датчик отпечатка пальца.

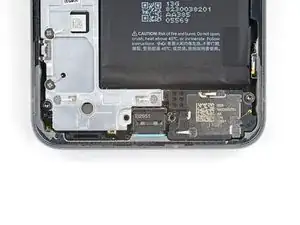

Пластиковая прокладка слабо приклеена к среднему каркасу и нижнему динамику.

Просуньте кончик монтажного лепестка под пластиковую прокладку, пока не сможете захватить её пинцетом или пальцами.

Используйте пинцет или пальцы, чтобы отлепить и снять прокладку с средней рамки и нижнего динамика.

На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается точно на своё место.

Хотя в Pixel 8 используются винты Torx Plus, также подходят стандартные биты Torx. Убедитесь, что вы постоянно прикладываете направленное вниз усилие, чтобы не срезать шляпку.

Используйте отвертку T3 Torx, чтобы выкрутить два 5 мм винта 3IP Torx Plus, крепящих кронштейн порта USB‑C.

Используйте пинцет или пальцы, чтобы снять кронштейн порта USB‑C.

При сборке выполните этот шаг, чтобы заменить пластиковую прокладку, проходящую по нижней части средней рамки и громкоговорителя. Если у вас нет замены — аккуратно прижмите старую прокладку на место.

Снимите прозрачную защитную плёнку с прокладки.

Сориентируйте левую сторону прокладки по меткам на средней рамке и прижмите её на место.

Плоским концом лопатки плотного инструмента (spudger) сильно прижмите прокладку по всей длине, чтобы зафиксировать её.

Снимите синюю защитную плёнку.

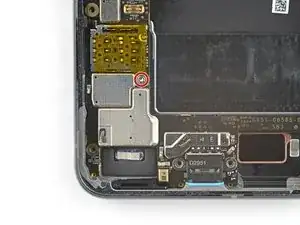

Используйте отвертку T3 Torx, чтобы выкрутить 5 мм винт, крепящий нижний динамик.

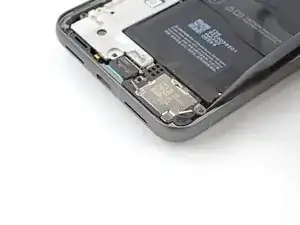

Вставьте острый конец лопатки между верхним правым углом нижнего динамика и рамкой.

Подденьте нижний динамик лопаткой, чтобы освободить его из посадочного гнезда.

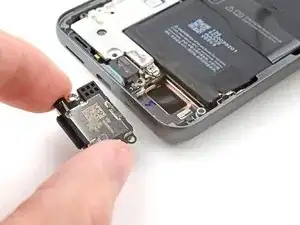

Снимите нижний динамик.

При сборке вставьте кромку динамика с чёрной прокладкой под углом вниз в его гнездо. Затем плотно прижмите динамик на место.

Используйте острый конец лопатки, чтобы поддеть и отсоединить кабель антенны 5G mmWave от платы.

Кабель антенны 5G mmWave приклеен к средней рамке в двух местах.

Подогрейте iOpener и положите его на левый край телефона на две минуты, чтобы размягчить клей кабеля.

Альтернативно можно использовать фен, термофен или горячую плиту — но будьте осторожны, сильный нагрев может повредить аккумулятор.

Вставьте медиатор под нижнюю секцию клея кабеля антенны 5G mmWave.

Сдвиньте медиатор к верхнему краю телефона, чтобы разъединить клей.

Повторите предыдущий шаг для верхней секции клея.

Переместите кабель антенны 5G mmWave через верхнюю часть телефона, чтобы он не мешал.

Не сгибайте и не мните кабель — просто сдвиньте его настолько, чтобы он не мешал разборке.

Большой лист графита необходимо снять и заменить, чтобы завершить этот ремонт. Он соединяет верхнюю часть аккумулятора, среднюю рамку и тыльные камеры.

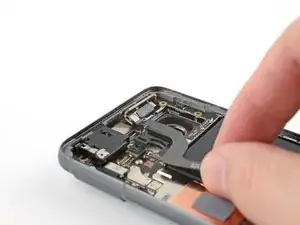

Вставьте острый конец лопатки под верхний правый угол графитового листа и поднимите, пока не сможете захватить лист пальцами.

Подденьте и снимите весь графитовый лист.

Если лист порвётся, не переживайте — захватите порванные части и снимайте лист по частям.

При сборке не используйте старый графитовый лист повторно. Следуйте этому руководству, чтобы заменить лист.

Используйте отвертку T3 Torx, чтобы выкрутить восемь 5.1 мм винтов 3IP Torx Plus, крепящих среднюю рамку.

Центр средней рамки слабо приклеен к термопрокладке.

Подденьте плоским концом лопатки нижний правый угол средней рамки, чтобы отделить её от термопрокладки.

Вы почувствуете, как рамка ослабнет, когда она полностью отделится.

Снимите среднюю рамку с корпуса и удалите её.

При сборке проверьте состояние термопрокладки. Если она повреждена, удалите прокладку, очистите область средством на основе изопропилового спирта высокой концентрации (более 90%) и безворсовой тканью, и установите новую термопрокладку.

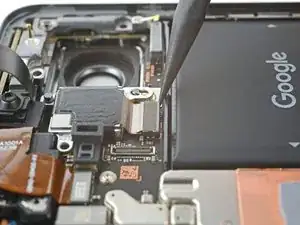

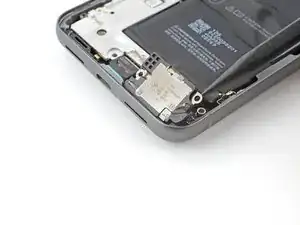

Подденьте лопаткой и отсоедините разъём аккумулятора.

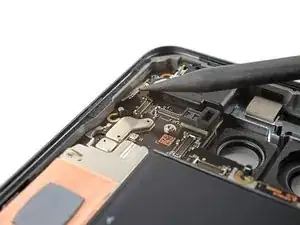

Вставьте острие лопатки под нижнюю половину пресс‑разъёма основной широкоугольной задней камеры, между поверхностно‑монтируемыми компонентами.

Не вставляйте инструмент в другие места, иначе вы рискуете повредить плату.

Подденьте, чтобы отсоединить широкоугольную заднюю камеру.

Используйте отвертку T3 Torx, чтобы выкрутить два винта Torx Plus 3IP длиной 5,1 мм, фиксирующие широкоугольную заднюю камеру.

Вставьте наконечник лопатки под одно из выемок для отверстий винтов широкоугольной задней камеры.

С помощью лопатки поднимите камеру из её посадочного места.

Снимите камеру.

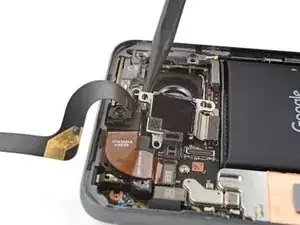

Используйте лопатку, чтобы поддеть и отсоединить пресс‑разъём ультраширокоугольной задней камеры от платы.

Вставьте наконечник лопатки под верхнюю выемку для винта ультраширокоугольной задней камеры.

С помощью лопатки поднимите камеру из её посадочного места.

Снимите камеру.

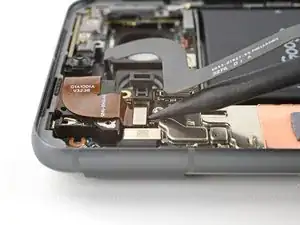

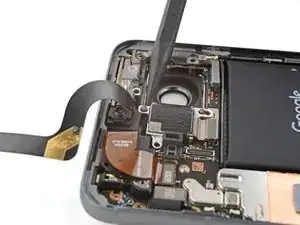

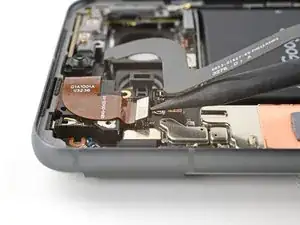

Используйте лопатку, чтобы поддеть и отсоединить пресс‑разъём фронтальной камеры от платы.

Кабель фронтальной камеры слабо приклеен к динамику разговорного канала.

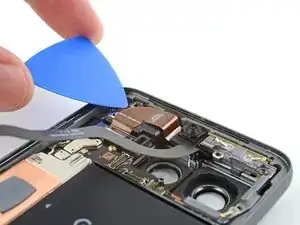

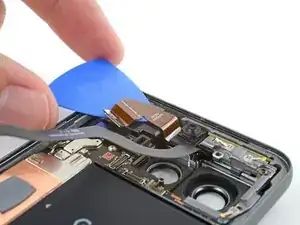

Просуньте лезвие открывающего пикера под кабель фронтальной камеры, чтобы отделить клей.

При сборке повторно используйте старый клей, если он ещё липкий. Если нет — используйте двустороннюю ленту, например Tesa Tape, чтобы зафиксировать фронтальную камеру.

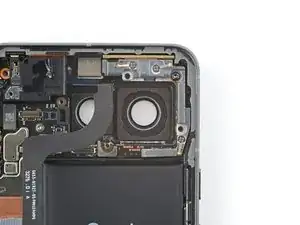

Кабель антенны 5G mmWave перекрывает нижний край фронтальной камеры.

Отодвиньте кабель антенны к правому краю телефона, чтобы освободить фронтальную камеру.

Снимите фронтальную камеру.

При сборке убедитесь, что фронтальная камера правильно располагается в посадочном гнезде и под кабелем антенны.

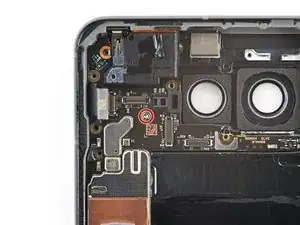

Используйте отвертку T3 Torx, чтобы выкрутить винт Torx Plus 3IP длиной 5,1 мм, фиксирующий кронштейн антенны 5G mmWave.

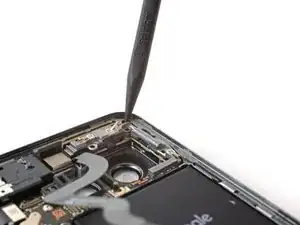

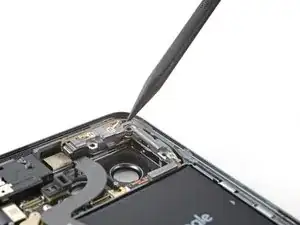

Вставьте острие лопатки в выемку в верхнем правом углу кронштейна антенны 5G mmWave.

Подденьте лопаткой, чтобы отделить кронштейн от посадочного места в рамке.

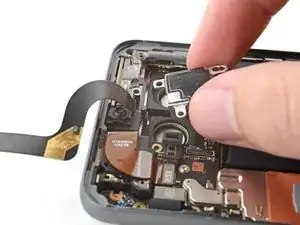

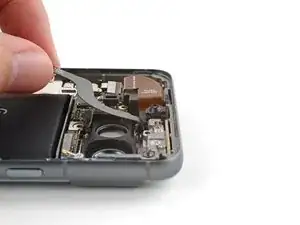

Снимите кронштейн.

При сборке сначала введите верхний край кронштейна вниз под углом, чтобы его пенная прокладка заняла правильное положение, затем закрепите кронштейн.

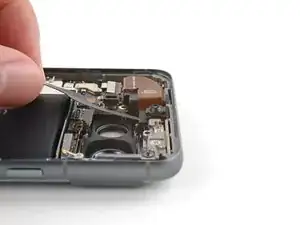

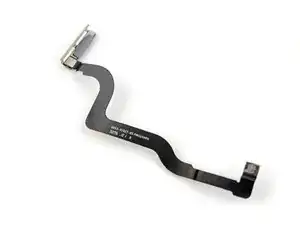

Вытащите антенну и её кабель из рамки и снимите их.

Если кабель отсоединился от антенны — не беспокойтесь. Совместите пресс‑разъём кабеля с гнездом и нажмите пальцами, пока он не защёлкнется.

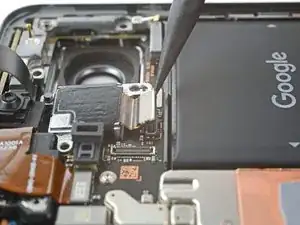

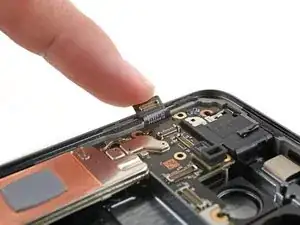

Используйте лопатку, чтобы поддеть и отсоединить пресс‑разъём межсоединительного кабеля.

Клей фиксирует верхний и нижний края аккумулятора к рамке. Нагрев задней крышки размягчает клей, облегчая отделение.

Осторожно переверните телефон и положите его на рабочую поверхность.

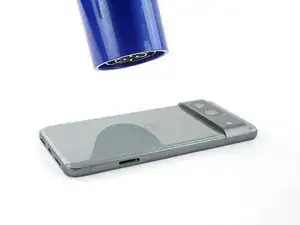

Используйте фен или тепловую пушку, чтобы нагреть левую сторону задней крышки в районе верхнего и нижнего краёв батареи. Она должна стать едва терпимо горячей на ощупь.

Не нагревайте телефон сильнее — аккумулятор чувствителен к теплу.

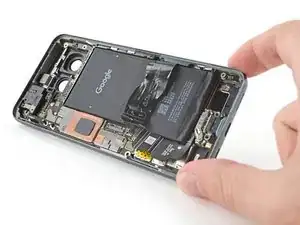

Переверните телефон обратно и положите на рабочую поверхность.

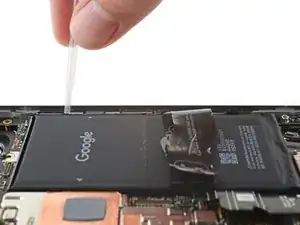

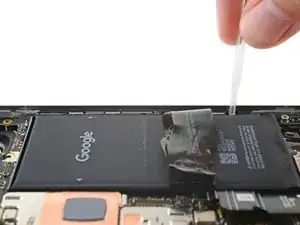

Капните несколько капель высококонцентрированного изопропилового спирта (>90%) вдоль правого края батареи.

Наклоните телефон, чтобы помочь спирту стечь к клеевым участкам на верхнем и нижнем краях батареи.

Подождите одну минуту, чтобы спирт растворил клей.

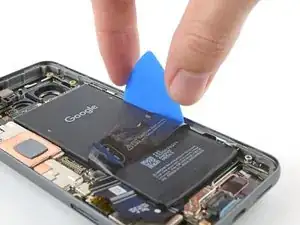

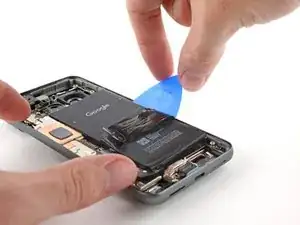

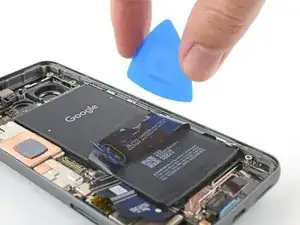

Вставьте плоскую сторону открывающего пикера между правым краем батареи и рамкой.

Не сгибайте и не деформируйте аккумулятор — он может протечь и выделять опасные химические вещества и/или загореться.

Клей, фиксирующий аккумулятор, очень прочный. Для его отделения потребуется время и постоянное давление. Скорее всего потребуется несколько циклов нагрева и обработки изопропиловым спиртом.

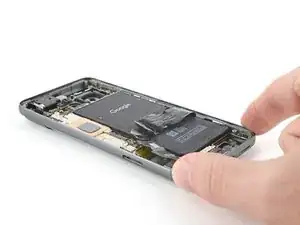

Прочно зафиксируйте телефон одной рукой.

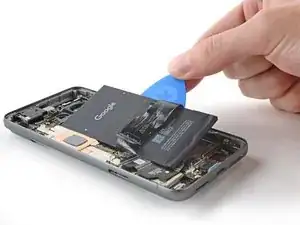

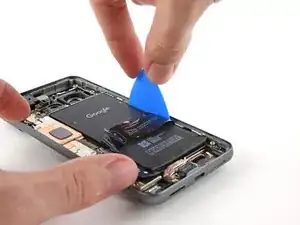

Другой рукой подденьте аккумулятор плоским инструментом. Поддерживайте постоянное давление на инструмент, пока аккумулятор не отделится от рамки.

Если после двух минут постоянного давления аккумулятор не сдвинулся, дополнительно нагрейте место и нанесите изопропиловый спирт, затем повторите попытку.

Если аккумулятор помят, согнут или деформирован, не используйте его повторно — это риск возгорания. Замените его на новый аккумулятор.

Используйте монтажную лопатку, чтобы поддеть аккумулятор и отделить остатки клея.

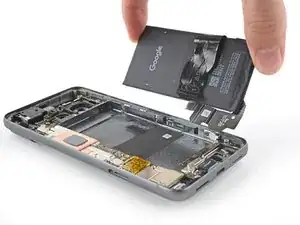

Снимите аккумулятор.

При сборке снова следуйте этому руководству для удаления старого клея и установки аккумулятора.

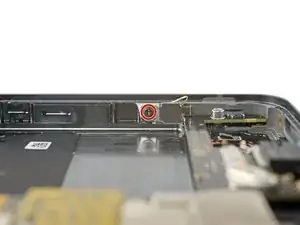

Используйте отвертку T3 Torx, чтобы выкрутить 2,5 мм винт 3IP Torx Plus, фиксирующий заземляющую скобу на нижнем правом краю телефона.

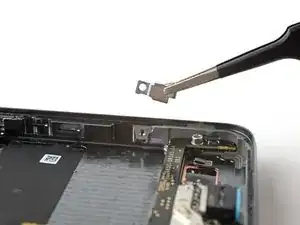

Снимите заземляющую скобу.

Используйте отвертку T3 Torx, чтобы выкрутить два 3,5 мм винта 3IP Torx Plus, фиксирующих плату логики.

Отведите кабель межсоединения от рамки, чтобы он не зацепился за плату логики.

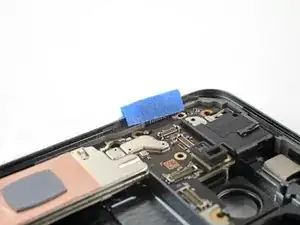

При желании можно заклеить кабель лентой к левому краю телефона.

Перед снятием платы логики убедитесь, что лоток для SIM‑карты вынут.

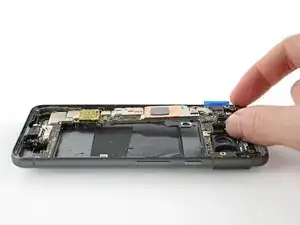

Используйте плоский конец лопатки, чтобы приподнять верхний край платы логики, пока вы не сможете взять её пальцами.

Поднимите верхнюю часть платы логики вверх, чтобы освободить её нижний фиксатор.

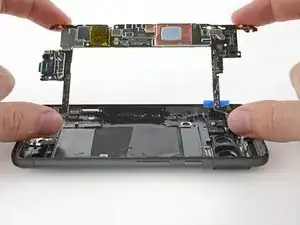

Снимите плату логики.

При сборке снова вставляйте разъём USB‑C под углом вниз и выровняйте резиновую прокладку перед тем, как нажать плату логики на место.

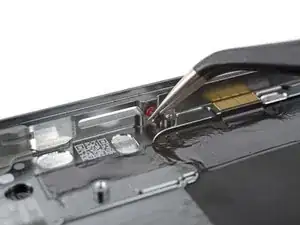

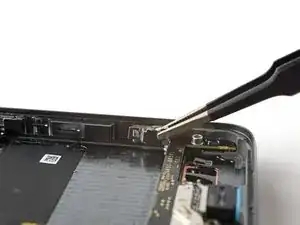

Если резиновый толкатель рядом с гнездом лотка SIM‑карты выпал, вставьте его обратно так, чтобы красные кольца были обращены к внешнему краю телефона.
