Замена передней камеры Google Pixel 8

Перед началом ремонта разрядите аккумулятор Pixel до уровня ниже 25%. При повреждении заряженный литий-ионный аккумулятор может загореться.

Отключите все кабели от телефона.

Полностью выключите телефон.

Нажмите одновременно кнопку питания и кнопку увеличения громкости, чтобы вызвать меню выключения.

Вы будете использовать разделительные пластины для отделения экрана от рамки. Если вставить пластину слишком глубоко, можно повредить устройство. Выполните этот шаг, чтобы отметить пластину и предотвратить повреждение.

Отмерьте 3 мм от кончика пластины и отметьте это место перманентным маркером.

Альтернативно, закрепите монетку на пластине на расстоянии 3 мм от кончика с помощью скотча.

Экран приклеен к рамке и зафиксирован защёлками. Нагрев экрана смягчает клей, облегчая его отделение.

Нагрейте iOpener и приложите его к нижнему краю экрана на две минуты, чтобы смягчить клей.

В качестве альтернативы можно использовать фен, тепловую пушку или плиту — но будьте осторожны, поскольку сильный нагрев может повредить экран и/или аккумулятор.

Следующие три шага демонстрируют использование Anti-Clamp — инструмента, разработанного нами для упрощения процесса открывания. Если вы не используете Anti-Clamp, пропустите три шага вниз, чтобы воспользоваться альтернативным методом.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать плечи Anti-Clamp.

Поместите телефон экраном вверх на опору так, чтобы он устойчиво располагался между плечами устройства — нижний край должен свисать.

Наденьте плечи на левый край телефона, чтобы получить доступ к нижнему краю.

Разместите присоски как можно ближе к центру нижнего края.

Сожмите присоски, чтобы создать вакуум.

Сдвиньте ручку вперёд, чтобы зафиксировать плечи.

Поверните ручку по часовой стрелке на один полный оборот (360 градусов), либо пока присоски не начнут растягиваться.

По мере растяжения присосок убедитесь, что они остаются параллельны друг другу. Если они продолжают соскальзывать, снимите Anti-Clamp и нанесите ленту, за которую смогут зацепиться присоски.

Подождите одну минуту, чтобы между экраном и рамкой образовался зазор.

Если клей не отделяется, поверните ручку по часовой стрелке ещё на четверть оборота и подождите ещё минуту. Повторно нагрейте экран, если он остыл.

Вставьте разделительную пластину в зазор.

Не вставляйте разделительную пластину глубже чем на 3 мм, чтобы не повредить контактные пружинки.

Оттяните синюю ручку назад, чтобы разблокировать плечи, и снимите Anti-Clamp, потянув за язычки на присосках.

Пропустите следующие два шага.

Прикрепите присоску к центру нижнего края экрана.

С усилием потяните вверх за присоску, пока между экраном и рамкой не появится зазор.

Если возникают трудности, дополнительно нагрейте нижний край и попробуйте снова.

Вставьте разделительную пластину в образовавшийся зазор.

Чтобы не повредить телефон, не вставляйте пластину глубже 3 мм при разъединении клея экрана. Обратите внимание на следующие участки:

Кабель экрана расположен чуть ниже середины левого края телефона. Будьте особенно осторожны, чтобы не повредить кабель.

По периметру телефона расположено множество пружинных контактов. Будьте предельно осторожны в этих зонах, чтобы не погнуть контакты.

Протяните разделительную пластину вдоль нижнего края, разделяя клей, который прикрепляет экран.

Оставьте пластину в правом нижнем углу, чтобы клей не сцепился снова.

Приложите нагретый iOpener к правому краю экрана на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или плиту — но будьте осторожны, поскольку сильный нагрев может повредить экран и/или аккумулятор.

Вставьте вторую лопатку под нижний правый угол экрана.

Переместите лопатку в верхний правый угол, чтобы отделить клей, удерживающий правый край экрана.

Оставьте лопатку в верхнем правом углу, чтобы клей не схватился снова.

Вставьте третью лопатку под нижний край экрана.

Переместите лопатку в нижний левый угол.

Оставьте лопатку в нижнем левом углу, чтобы клей не схватился снова.

Приложите разогретый инструмент iOpener к левому краю экрана на два минуты.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны — сильный нагрев может повредить экран и/или аккумулятор.

Вставьте четвёртую лопатку под нижний левый угол экрана.

Переместите лопатку в верхний левый угол, чтобы отделить клей, удерживающий левый край экрана.

Оставьте лопатку в верхнем левом углу, чтобы клей не схватился снова.

Приложите разогретый инструмент iOpener к верхнему краю экрана на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны — сильный нагрев может повредить экран и/или аккумулятор.

Вставьте пятую лопатку под верхний край экрана, рядом с левым углом.

Переместите лопатку в верхний правый угол, чтобы отделить клей, удерживающий верхний край экрана.

Поместите слева от телефона небольшую коробку или стопку книг, чтобы опереть на них экран при отключении кабеля.

Откиньте правый край экрана, как переднюю обложку книги.

Будьте осторожны — не допускайте перегиба кабеля экрана.

Если экран не отходит, пройдитесь лопаткой по периметру, чтобы отделить остатки клея.

Оприте экран так, чтобы был доступ к его кабелю.

Используйте лопатку, чтобы поддеть верхний край крышки кабеля экрана.

Снимите крышку.

Вставьте край лопатки под верхний левый угол контактной колодки экрана.

Аккуратно поднимите и отключите кабель.

Снимите экран.

Чтобы установить контактную колодку, совместите её с разъёмом и аккуратно нажмите на одну сторону, пока она не зафиксируется, затем нажмите на другую сторону. Не нажимайте по центру. При неправильном положении контактов они могут погнуться и повредиться.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшой царапины или вмятины может быть достаточно, чтобы повредить экран.

Чтобы не повредить оригинальный или новый экран:

Когда держите экран, беритесь только за его края.

Когда кладёте экран на рабочую поверхность, убедитесь, что ничто не касается его задней стороны. Рекомендуется использовать мягкую безворсовую ткань.

Если Вы устанавливаете новый экран, на который уже нанесён клей, выполните этот шаг при сборке. В противном случае следуйте этому руководству, чтобы нанести клей на старый экран.

Используйте язычки, чтобы снять защитные плёнки с выреза фронтальной камеры, площадки тыльной камеры, задней стороны экрана и периметрального клея.

Подключите кабель экрана и установите крышку.

Перед герметизацией устройства желательно провести тест телефона. Временно включите его и проверьте работу. После проверки выключите.

Плотно прижмите экран к раме. Должны ощущаться щелчки фиксации защёлок.

Тщательно прижмите экран по периметру, чтобы он надёжно соединился с новым клеем.

По желанию, можно усилить клеевое соединение, равномерно приложив давление к телефону.

Следуйте этому руководству, чтобы откалибровать датчик отпечатков пальцев.

Используйте край лопатки, чтобы поддеть и отключить кабель антенны 5G mmWave от материнской платы.

Кабель антенны 5G mmWave прикреплён к средней раме клеем в двух местах.

Нагрейте iOpener и приложите его к левому краю телефона на две минуты, чтобы размягчить клей.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны — сильный нагрев может повредить аккумулятор.

Вставьте лопатку под нижнюю часть клейкой ленты кабеля антенны 5G mmWave.

Сдвиньте лопатку к верхнему краю телефона, чтобы отделить клей.

Повторите предыдущий шаг для верхней части клейкой ленты.

Переместите кабель антенны 5G mmWave за верхний край телефона, чтобы он не мешал.

Не сгибайте и не мните кабель — просто отведите его достаточно далеко, чтобы он не мешал разборке.

Для завершения ремонта необходимо снять и заменить большую графитовую пластину. Она соединяет верхнюю часть аккумулятора, среднюю раму и задние камеры.

Вставьте конец лопатки под верхний правый угол графитовой пластины и поднимите её, пока не сможете захватить пальцами.

Отделите и полностью удалите графитовую пластину.

Если пластина порвётся, не беспокойтесь! Захватите повреждённые участки и снимайте пластину по частям.

При сборке не используйте старую графитовую пластину. Следуйте данному руководству, чтобы заменить пластину.

Пластиковая прокладка слабо приклеена к средней раме и нижнему динамику.

Заведите кончик лопатки под пластиковую прокладку, пока не сможете захватить её пинцетом или пальцами.

Воспользуйтесь пинцетом или пальцами, чтобы снять и удалить прокладку со средней рамы и нижнего динамика.

В течение всего ремонта аккуратно собирайте и помечайте все винты, чтобы установить их на прежние места.

Хотя в Pixel 8 используются винты Torx Plus, подойдут также стандартные биты Torx. Постоянно прикладывайте усилие вниз, чтобы не повредить шлицы.

Используйте биту Torx T3, чтобы вывернуть два винта Torx Plus 3IP длиной 5 мм, крепящих кронштейн разъёма USB-C.

Используйте пинцет или пальцы, чтобы снять кронштейн разъёма USB-C.

При сборке выполните этот шаг, чтобы установить новую пластиковую прокладку, проходящую поперек нижней части средней рамы и громкоговорителя. Если замены нет, прижмите старую прокладку на место.

Снимите прозрачную плёнку с прокладки.

Выровняйте левый край прокладки по отметкам на средней раме и прижмите её на место.

Используйте плоский конец лопатки, чтобы плотно прижать прокладку по всей длине.

Снимите синюю плёнку.

Используйте биту Torx T3, чтобы вывернуть восемь винтов Torx Plus 3IP длиной 5,1 мм, крепящих среднюю раму.

Центр средней рамы слегка приклеен к термопрокладке.

Заведите плоский конец лопатки под нижний правый угол средней рамы, чтобы отделить её от термопрокладки.

Вы почувствуете, что рама ослабла, как только она полностью отделится.

Поднимите среднюю раму и снимите её.

При сборке проверьте состояние термопрокладки. Если она повреждена, удалите прокладку, очистите область высококонцентрированным (более 90%) изопропиловым спиртом и безворсовой салфеткой или микрофиброй и установите новую термопрокладку.

Используйте лопатку, чтобы приподнять и отключить разъём аккумулятора.

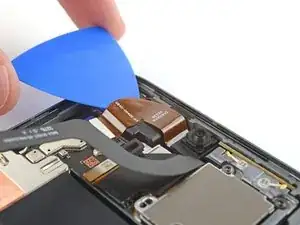

Используйте лопатку, чтобы приподнять и отключить шлейф передней камеры от логической платы.

Шлейф передней камеры слегка приклеен к динамику ушного динамика.

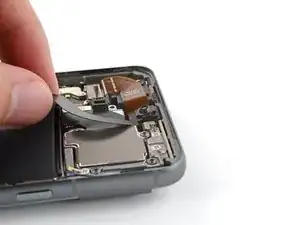

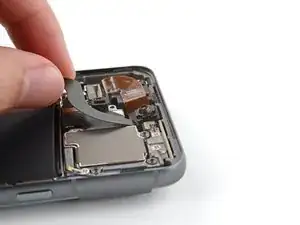

Заведите лопатку под шлейф передней камеры, чтобы отделить клей.

При сборке используйте старый клей, если он ещё клейкий. В противном случае используйте двустороннюю ленту, например Tesa Tape, чтобы снова закрепить переднюю камеру.

Кабель антенны 5G mmWave перекрывает нижний край передней камеры.

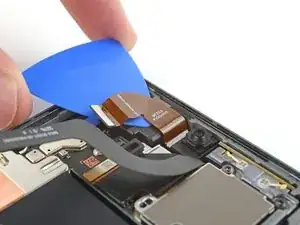

Сдвиньте кабель антенны к правому краю телефона, чтобы освободить переднюю камеру.

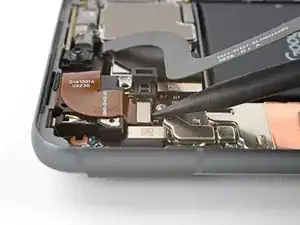

Снимите переднюю камеру.

При сборке убедитесь, что передняя камера правильно расположена в углублении и под кабелем антенны.
