Замена динамика разговорного (ушного) Google Pixel 8

Перед началом ремонта разрядите аккумулятор Pixel до уровня ниже 25%. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели от телефона.

Полностью выключите телефон.

Нажмите и удерживайте кнопки питания и увеличения громкости одновременно, чтобы вызвать меню выключения.

Сильно нажмите инструмент для извлечения SIM‑лотка, биту или выпрямленную скрепку в отверстие лотка SIM на левой грани телефона, пока лоток не выйдет.

Извлеките лоток для SIM‑карты.

Для отделения экрана от корпуса вы будете использовать пластиковые меди. Если вставить медь слишком глубоко, она может повредить устройство. Выполните этот шаг, чтобы отметить меди и избежать повреждений.

Отметьте на меди 3 мм от кончика перманентным маркером.

Альтернативно, приклейте монету к меди на расстоянии 3 мм от кончика.

Экран приклеен и зафиксирован защёлками к корпусу. Нагрев экрана размягчает клей, облегчая отделение.

Нагрейте iOpener и положите его на нижний край экрана на две минуты, чтобы размягчить клей.

Альтернативно можно использовать фен, тепловую пушку или горячую плиту — но будьте осторожны: чрезмерный нагрев может повредить экран и/или аккумулятор.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите следующие три шага и перейдите к альтернативному методу.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоять назад, чтобы разблокировать рычаги Anti‑Clamp.

Положите телефон экраном вверх на опору так, чтобы он ровно располагался между рычагами Anti‑Clamp — нижний край должен свисать.

Сдвиньте рычаги поверх левой грани телефона, чтобы получить доступ к нижнему краю.

Расположите присоски как можно ближе к центру нижнего края.

Сожмите присоски вместе, чтобы создать вакуум.

Толкните рукоять вперёд, чтобы зафиксировать рычаги.

Поверните рукоять по часовой стрелке на один полный оборот (360 градусов) или до тех пор, пока присоски не начнут растягиваться.

Когда присоски растягиваются, следите, чтобы они оставались выровненными друг с другом. Если они постоянно сдвигаются, снимите Anti‑Clamp и приклейте ленту, чтобы присоски лучше держались.

Подождите одну минуту, чтобы между экраном и корпусом образовался зазор.

Если клей не отделяется, поверните рукоять по часовой стрелке ещё на четверть оборота и подождите ещё минуту. При необходимости добавьте нагрев, если экран остыл.

Вставьте пластиковую медь в образовавшийся зазор.

Не вводите медь глубже, чем на 3 мм, чтобы не повредить пружинные контакты.

Оттяните синюю рукоять назад, чтобы разблокировать рычаги, и снимите Anti‑Clamp за pull‑язычки на присосках.

Пропустите следующие два шага.

Прикрепите присоску к центру нижнего края экрана.

Резко и равномерно потяните присоску вверх, пока между экраном и корпусом не появится зазор.

Если трудно создать зазор, добавьте нагрев и попробуйте снова.

Вставьте пластиковую медь в образовавшийся зазор.

Чтобы не повредить телефон, не вводите медь глубже 3 мм при отделении клея экрана. Обратите внимание на следующие места:

Кабель экрана находится чуть ниже середины левой грани телефона. Будьте очень осторожны, чтобы не порвать кабель.

Вокруг периметра телефона расположено много пружинных контактов. Будьте очень осторожны в этих местах, чтобы не выгнуть контакты.

Проведите пластиковой медью вдоль нижнего края, чтобы отделить клей, фиксирующий экран.

Оставьте медь в правом нижнем углу, чтобы клей не слипся вновь.

Приложите разогретый iOpener к правому краю экрана на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту — будьте осторожны, так как сильный нагрев может повредить экран и/или аккумулятор.

Вставьте вторую пластиковую лопатку под нижний правый угол экрана.

Сдвиньте новую лопатку к верхнему правому углу, чтобы отделить клей, фиксирующий правый край экрана.

Оставьте лопатку в верхнем правом углу, чтобы клей не склеился снова.

Вставьте третью пластиковую лопатку под нижний край экрана.

Сдвиньте новую лопатку к нижнему левому углу.

Оставьте лопатку в нижнем левом углу, чтобы клей не склеился снова.

Приложите разогретый iOpener к левому краю экрана на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту — будьте осторожны, так как сильный нагрев может повредить экран и/или аккумулятор.

Вставьте четвертую пластиковую лопатку под нижний левый угол экрана.

Сдвиньте новую лопатку к верхнему левому углу, чтобы отделить клей, фиксирующий левый край экрана.

Оставьте лопатку в верхнем левом углу, чтобы клей не склеился снова.

Приложите разогретый iOpener к верхнему краю экрана на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту — будьте осторожны, так как сильный нагрев может повредить экран и/или аккумулятор.

Вставьте пятую пластиковую лопатку под верхний край экрана, рядом с левым углом.

Сдвиньте лопатку к верхнему правому углу, чтобы отделить клей, фиксирующий верхний край экрана.

Поставьте небольшую коробку или стопку книг слева от телефона, чтобы подпереть экран во время отсоединения его кабеля.

Поднимите правый край экрана, как обложку книги.

Будьте осторожны, чтобы не натянуть кабель экрана.

Если экран кажется застрявшим, пройдитесь по периметру лопаткой, чтобы отделить оставшийся клей.

Подперите экран так, чтобы получить доступ к кабелю экрана.

Используйте пластиковую лопатку, чтобы приподнять верхний край крышки разъема кабеля экрана.

Снимите крышку.

Вставьте кончик лопатки под верхний левый угол нажимного разъема экрана.

Осторожно приподнимите и отсоедините кабель.

Снимите экран.

Чтобы подключить нажимной разъем, совместите его с разъемом и аккуратно прижмите за один край до щелчка, затем прижмите другой край. Не нажимайте посередине. Если разъем смещён, контакты могут погнуться и получить необратимое повреждение.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить экран или запасной экран:

При обращении с экраном держите его за края.

При укладке экрана на рабочую поверхность убедитесь, что ничего не касается задней стороны экрана. Рассмотрите возможность размещения на мягкой ткани без ворса.

Если вы устанавливаете новый экран с предустановленным клеем, выполните этот шаг при сборке. В противном случае следуйте этому руководству, чтобы нанести клей на ваш старый экран.

Используйте потягивающие язычки, чтобы снять пленки, закрывающие вырез под фронтальную камеру, площадку задней камеры, заднюю часть экрана и периферийный клей.

Подключите кабель экрана и установите его крышку.

Это хорошее время для тестирования телефона перед окончательным запечатыванием. Временно включите телефон и убедитесь, что он работает как ожидалось. Выключите его перед продолжением.

Плотно прижмите экран к раме. Вы должны почувствовать, как защёлки фиксируются на месте.

Плотно прижмите по периметру экрана, чтобы закрепить его новым клеем.

При желании можно усилить сцепление клея, равномерно приложив давление к телефону.

Следуйте этому руководству, чтобы откалибровать датчик отпечатков пальцев.

Пластиковая прокладка слабо приклеена к среднему каркасу и нижнему динамику.

Сдвиньте кончик пластиковой лопатки под прокладку, пока не сможете схватить её пинцетом или пальцами.

Используйте пинцет или пальцы, чтобы оторвать и снять прокладку с середины рамки и нижнего динамика.

В ходе ремонта следите за каждым винтом и обязательно возвращайте его в то же место, откуда он был снят.

Хотя в Pixel 8 используются винты Torx Plus, стандартные бит‑Torx также подойдут. Наносите постоянное вертикальное усилие, чтобы избежать срыва шлица.

Используйте отвертку T3 Torx, чтобы снять два 5 мм длинных винта 3IP Torx Plus, фиксирующих скобу разъёма USB‑C.

Используйте пинцет или пальцы, чтобы снять скобу разъёма USB‑C.

При сборке выполните этот шаг, чтобы установить пластиковую прокладку, проходящую по нижней части середины рамки и динамика. Если у вас нет запчасти, вставьте старую прокладку обратно на место.

Снимите прозрачную защитную пленку с прокладки.

Выровняйте левую сторону прокладки по меткам на середине рамки и прижмите её на место.

Используйте плоский конец лопатки, чтобы плотно прижать прокладку по всей длине для фиксации.

Снимите синюю защитную пленку.

Используйте отвертку T3 Torx, чтобы снять 5 мм длинный винт, фиксирующий нижний динамик.

Вставьте наконечник лопатки между верхним правым углом нижнего динамика и рамкой.

Подденьте нижний динамик лопаткой, чтобы вытащить его из гнезда.

Снимите нижний динамик.

При сборке вставьте край динамика с чёрной прокладкой под углом вниз в его гнездо. Затем плотно прижмите динамик на место.

Используйте наконечник лопатки, чтобы поддеть и отсоединить кабель антенны 5G mmWave от платы.

Кабель антенны 5G mmWave приклеен к середине рамки в двух местах.

Нагрейте iOpener и положите его на левый край телефона на две минуты, чтобы смягчить клей.

В качестве альтернативы можно использовать фен, термофен или горячую пластину — но будьте осторожны, так как чрезмерное тепло может повредить батарею.

Вставьте медиатор для вскрытия под нижний участок клея кабеля антенны 5G mmWave.

Сдвиньте медиатор к верхнему краю телефона, чтобы отделить клей.

Повторите предыдущий шаг для верхнего участка клея.

Переместите кабель антенны 5G mmWave через верхнюю часть телефона, чтобы он не мешал.

Не складывайте и не мните кабель — просто переместите его настолько, чтобы он не мешал разборке.

Большой графитовый лист необходимо снять и заменить для завершения этого ремонта. Он соединяет верхнюю часть батареи, середину рамки и задние камеры.

Вставьте наконечник лопатки под верхний правый угол графитового листа и поднимите, пока не сможете захватить лист пальцами.

Отделите и снимите весь графитовый лист.

Если лист порвётся, не беспокойтесь. Схватите разорванные части и снимите лист по секциям.

При сборке не используйте старый графитовый лист повторно. Следуйте этой инструкции, чтобы заменить лист.

Используйте отвертку T3 Torx, чтобы снять восемь 5.1 мм длинных винтов 3IP Torx Plus, фиксирующих середину рамки.

Центр середины рамки слабо приклеен к термопрокладке.

Просуньте плоский конец лопатки под нижний правый угол середины рамки, чтобы отделить её от термопрокладки.

Вы почувствуете, как середина рамки ослабнет, когда она полностью отделится.

Поднимите середину рамки с корпуса и снимите её.

При сборке проверьте состояние термопрокладки. Если она повреждена, снимите прокладку, очистите область раствором изопропилового спирта высокой концентрации (более 90%) и микрофиброй или безворсовой тканью, и установите новую термопрокладку.

Используйте лопатку, чтобы поддеть и отсоединить разъём батареи.

Вставьте остриё лопатки под нижнюю половину нажимного разъёма основной широкоугольной задней камеры, между элементами поверхностного монтажа.

Не вставляйте инструмент в другие места — вы рискуете повредить плату.

Подденьте, чтобы отключить широкоугольную заднюю камеру.

Используйте отвертку T3 Torx, чтобы выкрутить два винта Torx Plus 3IP длиной 5,1 мм, крепящие широкоугольную заднюю камеру.

Вставьте наконечник лопатки под одно из вырезов для винтов широкоугольной задней камеры.

Используйте лопатку, чтобы приподнять камеру из её гнезда.

Снимите камеру.

Используйте лопатку, чтобы поддеть и отключить нажимной разъём сверхширокоугольной задней камеры от платы.

Вставьте наконечник лопатки под верхний вырез для винта сверхширокоугольной задней камеры.

Используйте лопатку, чтобы приподнять камеру из её гнезда.

Снимите камеру.

Используйте лопатку, чтобы поддеть и отключить нажимной разъём фронтальной камеры от платы.

Кабель фронтальной камеры слабо приклеен к динамику телефонной трубки.

Просуньте инструмент для вскрытия под кабель фронтальной камеры, чтобы разделить клей.

При сборке повторно используйте старый клей, если он ещё липкий. Если нет — используйте двустороннюю ленту типа Tesa для закрепления фронтальной камеры.

Кабель 5G mmWave частоты перекрывает нижний край фронтальной камеры.

Сдвиньте кабель антенны к правому краю телефона, чтобы освободить фронтальную камеру.

Снимите фронтальную камеру.

При сборке убедитесь, что фронтальная камера правильно расположена в гнезде и под кабелем антенны.

Используйте отвертку T3 Torx, чтобы выкрутить винт Torx Plus 3IP длиной 5,1 мм, крепящий кронштейн антенны 5G mmWave.

Вставьте остриё лопатки в выемку в верхнем правом углу кронштейна антенны 5G mmWave.

Подденьте лопаткой, чтобы отделить кронштейн от его посадочного места в рамке.

Снимите кронштейн.

При сборке сначала вставьте верхний край кронштейна под наклоном вниз, чтобы его поролоновая прокладка заняла правильное положение перед закреплением кронштейна.

Вытяните антенну вместе с кабелем из рамки и снимите её.

Если кабель отсоединился от антенны — не беспокойтесь. Совместите нажимной разъём кабеля с его гнездом и надавите пальцами, пока он не защёлкнется на месте.

Используйте лопатку, чтобы поддеть и отключить нажимной разъём межсоединительного кабеля.

Клей фиксирует верхний и нижний края аккумулятора к рамке. Нагрев задней панели размягчает клей, что облегчает отсоединение.

Осторожно переверните телефон и положите его на рабочую поверхность.

Используйте фен или тепловую пушку, чтобы нагреть левую сторону задней панели, вблизи верхнего и нижнего краёв аккумулятора. Поверхность должна быть чуть горячее, чем можно выдержать прикосновением.

Не нагревайте телефон сильнее — аккумулятор чувствителен к нагреву.

Переверните телефон обратно и положите на рабочую поверхность.

Капните несколько капель высококонцентрированного изопропилового спирта (>90%) вдоль правого края аккумулятора.

Наклоните телефон, чтобы спирт стек к клею на верхнем и нижнем краях аккумулятора.

Подождите одну минуту, чтобы спирт растворил клей.

Вставьте плоскую сторону инструмента для вскрытия между правым краем аккумулятора и рамкой.

Не складывайте и не сгибайте аккумулятор — он может протечь опасными химическими веществами и/или загореться.

Клей, удерживающий аккумулятор, очень прочный. Для его отделения требуется время и постоянное давление. Скорее всего потребуется несколько циклов нагрева и изопропилового спирта.

Если аккумулятор помят, согнут или деформирован, не используйте его повторно — это опасность возгорания. Замените его на новый аккумулятор.

Используйте открывающий медиатор, чтобы приподнять аккумулятор и отделить оставшийся клей.

Снимите аккумулятор.

При обратной сборке следуйте этому руководству, чтобы удалить старый клей и установить аккумулятор.

Используйте отвертку T3 Torx, чтобы выкрутить винт 3IP Torx Plus длиной 2,5 мм, закрепляющий заземляющую планку на нижнем правом краю телефона.

Снимите заземляющую планку.

Используйте отвертку T3 Torx, чтобы выкрутить два винта 3IP Torx Plus длиной 3,5 мм, фиксирующие плату логики.

Отодвиньте соединительный кабель от рамки, чтобы он не зацепился за плату логики.

При желании вы можете зафиксировать кабель лентой на левом краю телефона.

Перед снятием платы логики убедитесь, что лоток для SIM-карты удалён.

Используйте плоский конец лопатки, чтобы приподнять верхний край платы логики, пока вы не сможете захватить её пальцами.

Поднимите верхнюю часть платы логики вверх, чтобы освободить её нижний зажим.

Снимите плату логики.

При обратной сборке вставляйте USB-C порт под углом вниз и совмещайте резиновую прокладку перед нажатием платы логики на место.

Если резиновый клин рядом с гнездом лотка SIM-карты выпал, вставьте его обратно так, чтобы красные кольца были обращены к внешнему краю телефона.

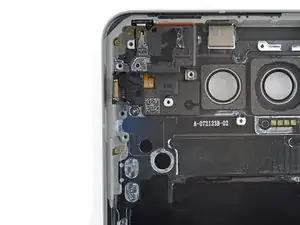

Используйте отвёртку T3 Torx, чтобы выкрутить винт 3IP Torx Plus длиной 2,5 мм, фиксирующий динамик слухового канала.

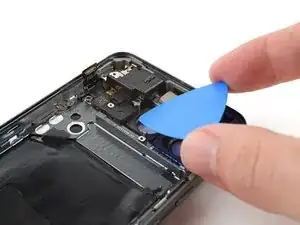

Подденьте открывающим медиатором нижний правый угол динамика слухового канала, чтобы отделить его от рамки.

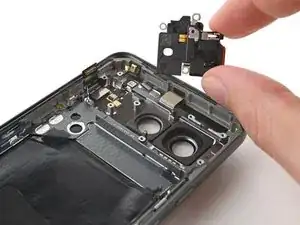

Снимите динамик слухового канала.
