Замена дисплея с аккумуляторным модулем Samsung Galaxy S23 Ultra
Следуйте этому руководству, чтобы заменить дисплейный модуль со встроенным аккумулятором на вашем Samsung Galaxy S23 Ultra.
Это руководство предназначено для замены дисплея и аккумулятора модулем. Модуль представляет собой экран, аккумулятор и каркас, объединённые в одну деталь. Убедитесь, что у вас правильная деталь перед началом ремонта.
Примечание: Сохранение водозащиты после ремонта зависит от того, насколько аккуратно вы нанесёте клей, но устройство утратит свой класс защиты IP (Ingress Protection).
Шаг 1

Дождитесь, пока заряд аккумулятора телефона не упадёт ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может воспламениться при повреждении.
Отключите все кабели от телефона и полностью выключите питание.
Шаг 2

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.
Можно также использовать фен, термофен или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к повреждениям от тепла.
Шаг 3

Пока клей размягчается, обратите внимание на следующее:
Клей удерживает заднюю крышку по периметру каркаса.
Клей особенно прочен в правом нижнем и левом верхнем углах.
Шаг 4


Прикрепите присоску к задней крышке как можно ближе к центру правого края.
Рывком тяните присоску вверх с сильной, ровной силой, чтобы создать зазор между крышкой и каркасом.
Если трудно создать зазор, примените больше тепла, чтобы ещё сильнее размягчить клей. Следуйте инструкциям по использованию iOpener, чтобы не перегреть устройство.
Вставьте монтажную лопатку в образовавшийся зазор.
Шаг 5


Проводите лопаткой взад‑вперёд вдоль правого края, чтобы отделить клей.
Оставьте лопатку вставленной рядом с правым нижним углом, чтобы клей не слипся снова.
Шаг 6

Приложите разогретый iOpener к нижнему краю задней крышки на две минуты.
Шаг 7


Вставьте вторую монтажную лопатку в правый нижний угол.
Наклоните лопатку вверх, чтобы повторить радиус края, и поверните её вокруг правого нижнего угла.
Будьте осторожны при работе вокруг углов — здесь стекло очень хрупкое. Работайте медленно, чтобы не треснуть стекло.
Шаг 8

Проведите лопаткой к левому нижнему углу, чтобы отделить клей.
Оставьте лопатку в левом нижнем углу, чтобы клей не слипся снова.
Шаг 9

Приложите разогретый iOpener к левому краю задней крышки на две минуты.
Шаг 10


Вставьте третью монтажную лопатку в левый нижний угол.
Наклоните лопатку вверх, чтобы повторить радиус края, и поверните её вокруг левого нижнего угла.
Будьте осторожны при работе вокруг углов — здесь стекло очень хрупкое. Работайте медленно, чтобы не треснуть стекло.
Шаг 11


Проведите лопаткой вдоль левого края, чтобы отделить клей, остановившись у кнопки питания.
Вставляйте лопатку только на глубину до 5 мм, иначе вы можете повредить антенный гибкий кабель или кабель кнопки питания.
Оставьте лопатку в левом крае, чтобы клей не слипся снова.
Шаг 12

Нагрейте iOpener и приложите его к верхнему краю задней крышки на две минуты.
Шаг 13


Вставьте монтажную лопатку в зазор у верхнего правого края.
Наклоните лопатку вверх, чтобы повторить радиус края, и поверните её вокруг верхнего правого угла.
Будьте осторожны при работе вокруг углов — здесь стекло очень хрупкое. Работайте медленно, чтобы не треснуть стекло.
Шаг 14

Проведите лопатку к верхнему левому углу, чтобы отделить клей.
Вставляйте лопатку только на глубину до 4 мм, иначе вы можете повредить камеры или датчики.
Оставьте лопатку, чтобы клей не слипся снова.
Шаг 15

Вставьте монтажную лопатку в зазор у верхнего левого края.
Вставляйте лопатку только на глубину до 4 мм, иначе вы можете повредить камеры.
Наклоните лопатку вверх, чтобы повторить радиус края, и поверните её вокруг верхнего левого угла.
Шаг 16

Сдвиньте медиатор в сторону нижней камеры, чтобы разрезать оставшийся клей, останавливаясь до того, как дойдёте до кнопки питания.
Вставляйте медиатор не глубже 4 мм, иначе можно повредить камеры.
Шаг 17


Возьмите и снимите заднюю крышку.
Если крышка всё ещё прилипает к рамке, проведите медиатором по периметру, пока крышка полностью не отделится.
При сборке:
Это хорошее место, чтобы включить телефон и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите телефон перед продолжением работы.
Удалите остатки клея пинцетом или пальцами. При затруднениях примените нагрев.
Если вы используете клей, вырезанный по размеру, следуйте этому руководству.
Если вы используете двусторонний скотч, следуйте этому руководству.
Шаг 18


Используйте заострённый конец лопатки, чтобы поддеть и отсоединить прижимной разъём NFC-антенны от материнской платы.
Повторите для прижимного разъёма катушки беспроводной зарядки.
Чтобы снова присоединить прижимные разъёмы, аккуратно выровняйте и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте в середине. Если разъём сдвинут, контакты могут согнуться и получить необратимые повреждения.
Шаг 19


Катушка беспроводной зарядки слабо приклеена к аккумулятору.
Вставьте медиатор между правым краем катушки беспроводной зарядки и аккумулятором.
Проведите медиатором вдоль правого края, чтобы разрезать клей.
Шаг 20

Вставьте медиатор между верхним краем катушки беспроводной зарядки и рамкой.
Сдвиньте медиатор в направлении правого края, чтобы отделить оставшийся клей.
Шаг 21

Используйте крестовую отвёртку, чтобы выкрутить пять винтов длиной 3,5 мм, крепящих NFC-антенну и катушку зарядки.
Шаг 22

Используйте крестовую отвёртку, чтобы выкрутить шесть винтов длиной 3,5 мм, крепящих динамик.
Шаг 23

Вставьте заострённый конец лопатки между верхним правым углом динамика и рамкой.
Подденьте, чтобы отщёлкнуть динамик от рамки.
Не поддёргивайте у аккумулятора. Используйте выступы рамки как точку опоры.
При сборке нажмите по периметру динамика, чтобы защёлкнуть его в рамку.
Шаг 24

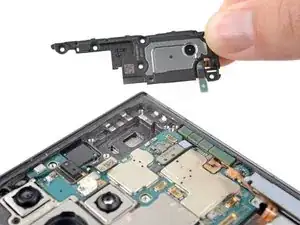

Снимите NFC-антенну, катушку беспроводной зарядки и динамик с рамки.
Шаг 25

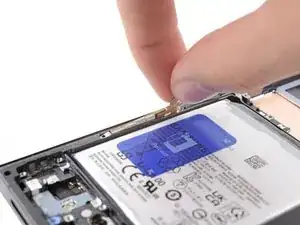

Используйте лопатку, чтобы поддеть и отсоединить прижимной разъём аккумулятора.
Шаг 26


Используйте лопатку, чтобы поддеть и отсоединить прижимной разъём вторичного межсоединительного кабеля от материнской платы.
Повторите для первичного межсоединительного кабеля.
Шаг 27


Используйте лопатку, чтобы поддеть и отсоединить прижимной разъём вторичного межсоединительного кабеля от платы зарядки.
Повторите для первичного межсоединительного кабеля.
Шаг 28

Возьмите и снимите межсоединительные кабели с рамки.
Шаг 29

Используйте крестовую отвёртку, чтобы выкрутить три винта длиной 3,5 мм, крепящих плату зарядки.
Шаг 30


Вставьте остриё лопатки под верхний правый край платы зарядки.
Подденьте плату зарядки в её нише, пока не сможете схватить её пальцами.
Потяните плату зарядки в сторону верхней части устройства, чтобы вынуть её из ниши.
При сборке вставляйте плату зарядки под углом вниз, чтобы направить порт USB-C в его гнездо.
Шаг 31

Используйте остриё лопатки, чтобы поддеть и отсоединить прижимной разъём динамика слухового динамика.
Шаг 32

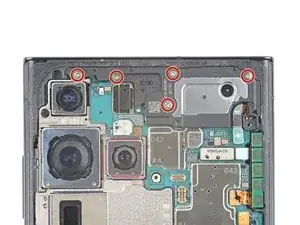

Используйте крестовую отвёртку, чтобы выкрутить пять винтов длиной 3,5 мм, крепящих крышку материнской платы.
Шаг 33


Вставьте конец лопатки между нижним правым углом крышки материнской платы и рамой.
Подденьте крышку, чтобы отщёлкнуть её от рамы.
Снимите крышку материнской платы.
При сборке нажмите на крышку, чтобы зафиксировать её защёлки к раме.
Шаг 34

Используйте острый конец лопатки, чтобы поддеть и отсоединить контактный разъём передней камеры.
Шаг 35

Используйте лопатку, чтобы поддеть и отсоединить контактный разъём сканера отпечатков пальцев.
Шаг 36

Используйте острый конец лопатки, чтобы поддеть и отсоединить контактный разъём экрана от материнской платы.
Шаг 37

Используйте острый конец лопатки, чтобы поддеть и отсоединить контактный разъём экрана от выреза дисплея около нижней части телефона.
Шаг 38

Возьмите и снимите кабель экрана с рамы.
Шаг 39

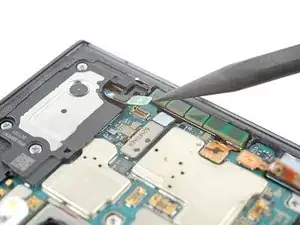

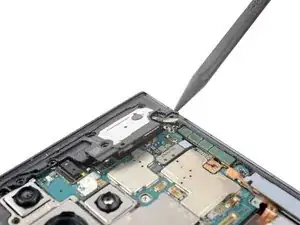

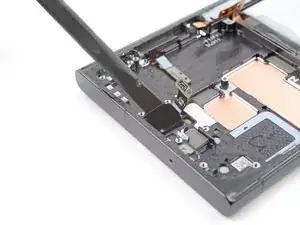

Используйте острый конец лопатки, чтобы поддеть и отсоединить правый контактный разъём 5G mmWave антенны.
Шаг 40

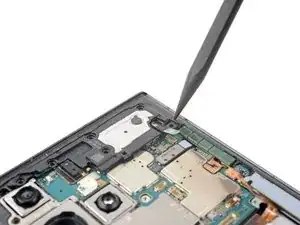

Используйте острый конец лопатки, чтобы поддеть и отсоединить контактный разъём стилуса.
Шаг 41

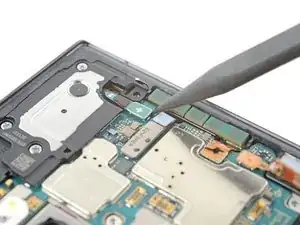

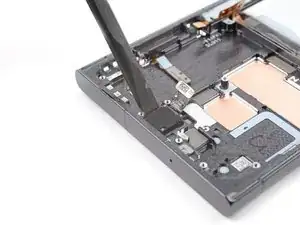

Используйте острый конец лопатки, чтобы поддеть и отсоединить левый контактный разъём 5G mmWave антенны.
Шаг 42

Используйте крестовую отвёртку Phillips, чтобы выкрутить одиночный винт длиной 4 мм, фиксирующий материнскую плату.
Шаг 43

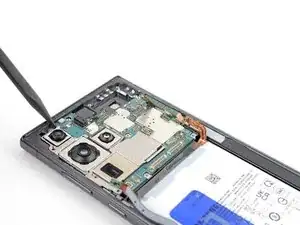

Вставьте конец лопатки между верхним левым углом материнской платы и рамой.
Поднимите материнскую плату до тех пор, пока не сможете схватить её пальцами.

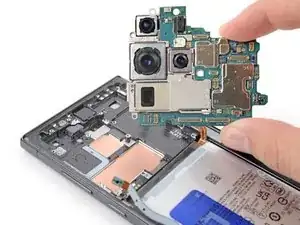

Возьмите материнскую плату и выньте её из рамы.
Будьте осторожны, чтобы не зацепить свободные кабели.
При сборке убедитесь, что кабели располагаются над материнской платой при её обратной установке.
Шаг 44

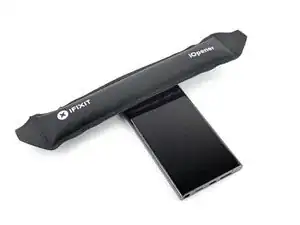

Разогрейте iOpener и приложите его к верхней части экрана на две минуты.
Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей чувствителен к теплу.
Шаг 45


Клей, фиксирующий камеру, очень прочный. Работайте медленно и при необходимости применяйте больше тепла, если камера застряла. Избегайте отделения печатной платы от корпуса камеры, как на этом примере.
Используйте плоский конец лопатки, чтобы поддеть переднюю камеру из её посадочного места.
Если камера не отходит, используйте инструмент для извлечения SIM-карты, чтобы соскоблить эпоксидную смолу вокруг камеры.
Шаг 46

При сборке подготовьте новую рамку для передней камеры:
Снимите чёрную защитную подложку с посадочного места передней камеры.
Отделите и удалите поролоновую прокладку с новой рамки.
Эта прокладка не обязательна для ремонта.
Шаг 47


Перед установкой передней камеры в новую рамку нанесите новые клейкие элементы на рамку и камеру:
Снимите две большие прозрачные прямоугольные подложки с листа с клеем и поместите клеи по бокам посадочного места камеры.
Снимите подложку с основной клеевой детали и поместите её в центр посадочного места камеры так, чтобы язычок вытягивания был направлен к нижней части рамки.
Удалите остатки клея с модуля передней камеры.
Снимите подложку с тонкой полоски клея и поместите её на верхний край камеры.
Шаг 48

Установите переднюю камеру:
Снимите все четыре синих защитные подложки с камеры и рамки.
Вставьте переднюю камеру в её посадочное место в рамке и прижмите, чтобы зафиксировать её.
Шаг 49

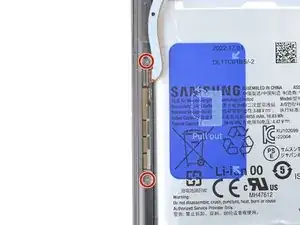

Используйте крестовую отвёртку Phillips, чтобы выкрутить два винта длиной 2,4 мм, фиксирующие левую 5G mmWave антенну.
Шаг 50

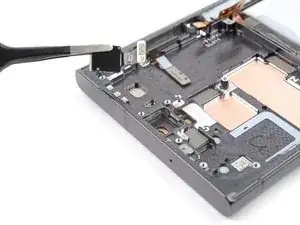

Возьмите разъём левой 5G mmWave антенны и поднимите вверх, чтобы отделить кронштейн от рамы.
Снимите антенну.
Шаг 51

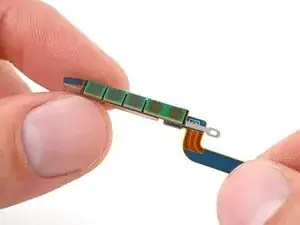

Перед повторной установкой нижней 5G mmWave антенны замените скобу на новую. Если у вас нет новой скобы, пропустите этот шаг.

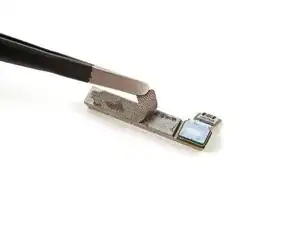

Снимите антенну и разъём со старой скобы.

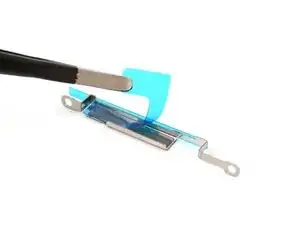

Снимите L-образную защитную плёнку с новой скобы.
Поместите антенну в выемку скобы так, чтобы разъём был выведен под более длинное крепление для винта.
Снимите тонкую защитную плёнку с внешней стороны скобы перед установкой её в рамку.
Шаг 52

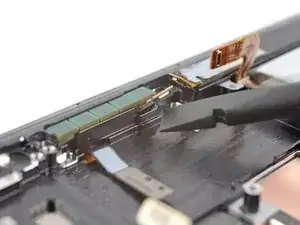

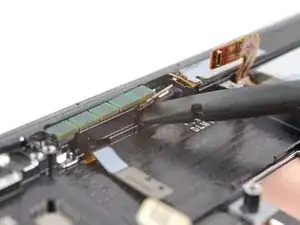

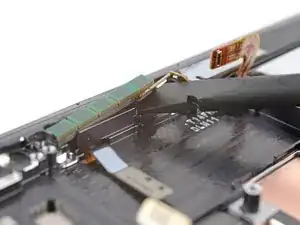

Вставьте плоский конец лопатки между рамкой и разъёмом правой 5G mmWave антенны.
Подденьте лопаткой, чтобы отделить клей.
Шаг 53

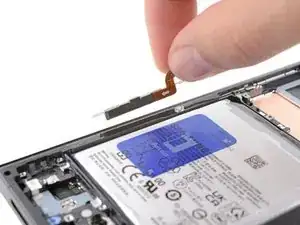

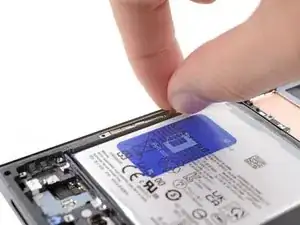

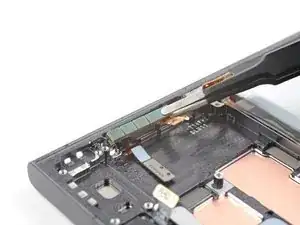

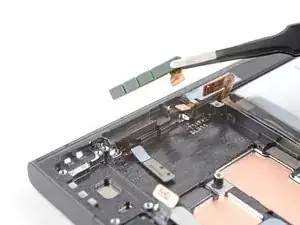

Схватите и извлеките правую 5G mmWave антенну из рамки.
Шаг 54

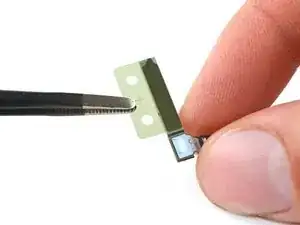

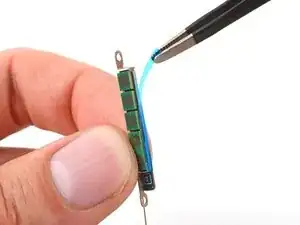

Замените клей на верхней 5G mmWave антенне перед её повторной установкой. Если у вас нет заменяющего клея, используйте старый клей или клей, вырезанный по размеру.
Удалите существующий клей с антенны тупоконечными пинцетом или пальцами.
Снимите прозрачную защитную плёнку с нового клея.
Нанесите новый клей на нижнюю часть антенны, располагая округлый конец как можно дальше от разъёма.
Снимите зелёную защитную плёнку с клея перед установкой антенны в рамку.
Шаг 55

Теперь у вас остались сборки экрана и батареи.
Сравните новую заменяющую деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить защитные плёнки с новой детали перед её установкой.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Отнесите электронные отходы в перерабатывающую организацию с сертификатом R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Обратитесь к сообществу Answers для помощи в устранении неисправностей.
