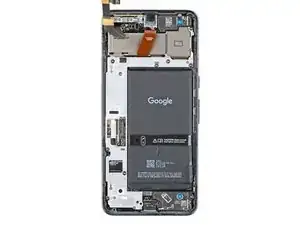

Отключение антенного кабеля Pixel 8 Pro Pixel 8 Pro

Разрядите аккумулятор Pixel ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели от телефона.

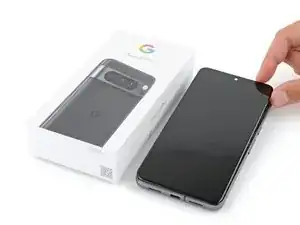

Полностью выключите телефон.

Нажмите одновременно кнопки питания и увеличения громкости, чтобы вызвать меню выключения.

Вы будете использовать лопатки для отделения экрана от корпуса. Если лопатка вставлена слишком глубоко, она может повредить устройство. Следуйте этому шагу, чтобы отметить лопатку и предотвратить повреждения.

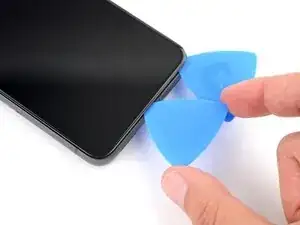

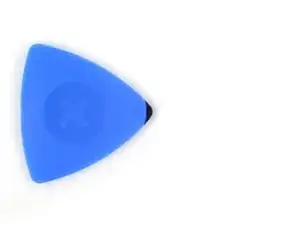

Отмерьте 3 мм от кончика и отметьте лопатку перманентным маркером.

В качестве альтернативы приклейте монету к лопатке на расстоянии 3 мм от кончика.

Осколки стекла усложняют разборку или, что хуже, могут привести к травме. Если у вашего телефона треснул экран, выполните следующие действия:

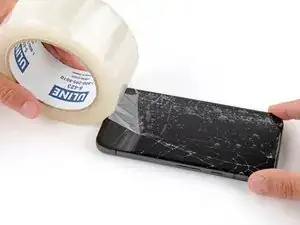

Наклейте полоски упаковочной ленты внахлест на треснувшее стекло, пока весь экран не будет покрыт.

Покрывайте только само стекло — не приклеивайте ленту к корпусу.

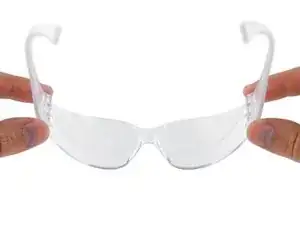

Наденьте защитные очки, чтобы защитить глаза от стекла, которое может оторваться во время ремонта.

Экран приклеен и зафиксирован защёлками к корпусу. Нагрев экрана размягчает клей, облегчая отделение.

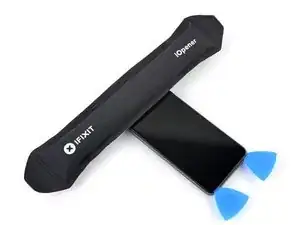

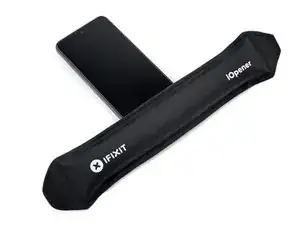

Нагрейте iOpener и положите его на нижний край экрана на две минуты, чтобы размягчить клей.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту — но будьте осторожны: чрезмерный нагрев может повредить экран и/или аккумулятор.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага ниже для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

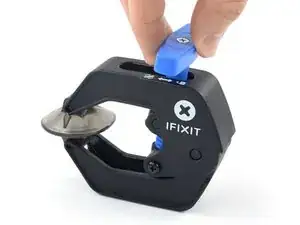

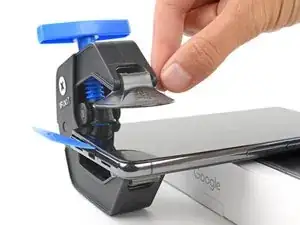

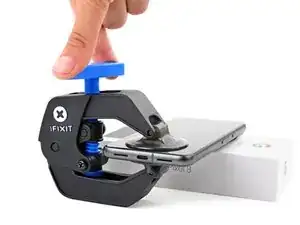

Потяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

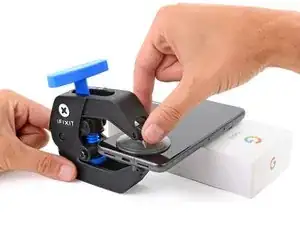

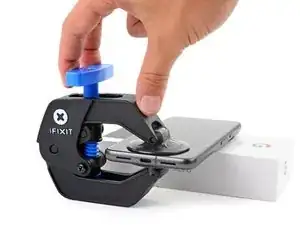

Положите телефон экраном вверх на опору так, чтобы он лежал ровно между рычагами Anti‑Clamp — нижний край должен выступать.

Защёлкните рычаги поверх левого края телефона, чтобы получить доступ к нижнему краю.

Разместите присоски как можно ближе к центру нижнего края.

Сожмите присоски вместе, чтобы создать вакуум.

Потяните рукоятку вперёд, чтобы зафиксировать рычаги.

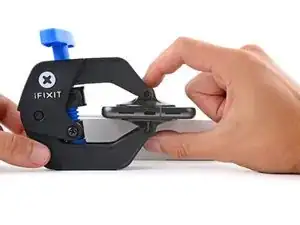

Поверните рукоятку по часовой стрелке на один полный оборот (360 градусов), или до тех пор, пока присоски не начнут растягиваться.

По мере растяжения присосок следите, чтобы они оставались выровненными друг с другом. Если они продолжают соскальзывать, снимите Anti‑Clamp и наклейте ленту, чтобы присоски лучше держались.

Подождите одну минуту, пока не образуется зазор между экраном и корпусом.

Если клей не отделяется, поверните рукоятку по часовой стрелке ещё на четверть оборота и подождите ещё одну минуту. При необходимости подогрейте экран, если он остыл.

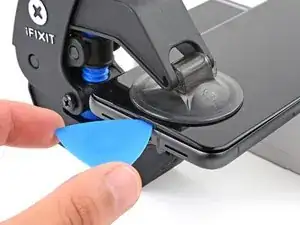

Вставьте лопатку в образовавшийся зазор.

Не вставляйте лопатку глубже, чем на 3 мм, чтобы не повредить пружинные контакты.

Потяните синюю рукоятку назад, чтобы разблокировать рычаги, и снимите Anti‑Clamp, потянув за язычки на присосках.

Пропустите следующие два шага.

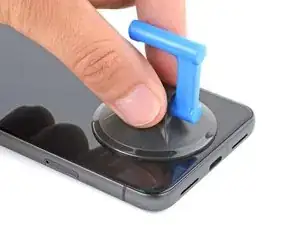

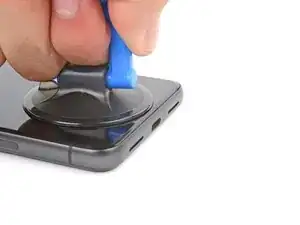

Прикрепите присоску к центру нижнего края экрана.

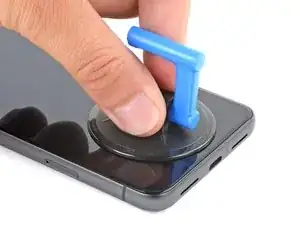

Потяните присоску вверх сильной, равномерной силой, пока не образуется зазор между экраном и корпусом.

Если трудно создать зазор, дополнительно нагрейте и попробуйте снова.

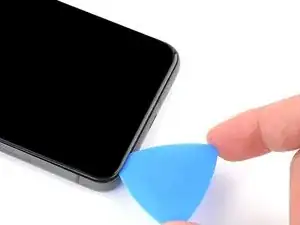

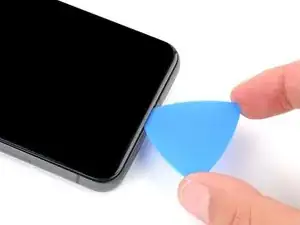

Вставьте лопатку в зазор.

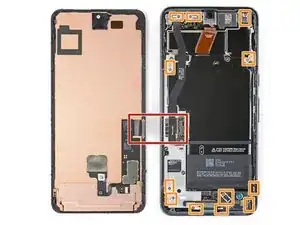

Чтобы не повредить телефон, не вставляйте лопатку глубже 3 мм при отделении клея экрана. Обратите внимание на следующие участки:

Кабель экрана находится немного ниже середины левого края телефона. Будьте очень осторожны здесь, чтобы не порвать кабель.

Вокруг периферии телефона находятся многочисленные пружинные контакты. Будьте особенно осторожны в этих местах, чтобы не согнуть контакты.

Проведите лопатку вдоль нижнего края, чтобы отделить клей, фиксирующий экран.

Оставьте лопатку в правом нижнем углу, чтобы клей не склеился повторно.

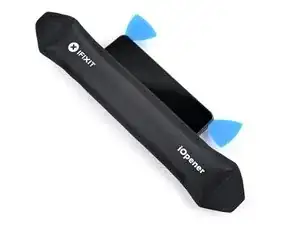

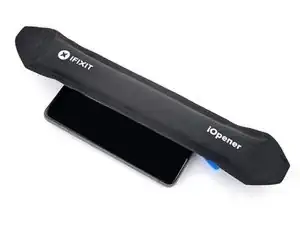

Приложите нагретый iOpener к правому краю экрана на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту — но будьте осторожны: чрезмерный нагрев может повредить экран и/или аккумулятор.

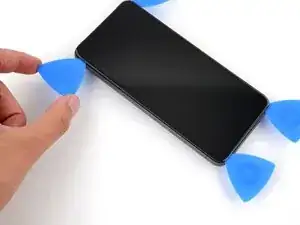

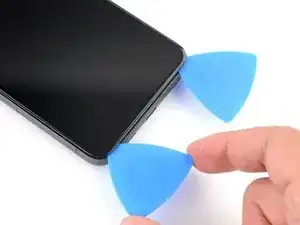

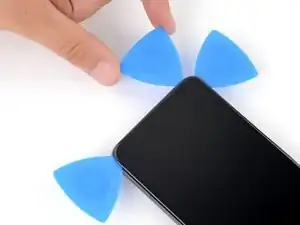

Вставьте вторую монтажную лопатку под нижний правый угол экрана.

Проведите лопаткой к верхнему правому углу, чтобы отделить клей, фиксирующий правый край экрана.

Оставьте лопатку в верхнем правом углу, чтобы клей не склеился заново.

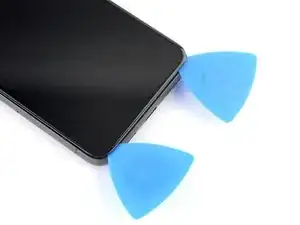

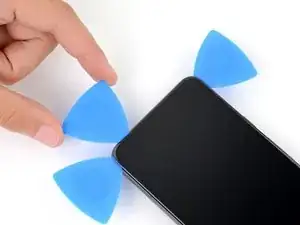

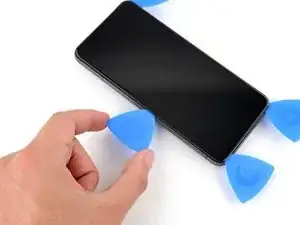

Вставьте третью монтажную лопатку под нижний край экрана.

Проведите лопаткой к нижнему левому углу.

Оставьте лопатку в нижнем левом углу, чтобы клей не склеился заново.

Приложите нагретый iOpener к левому краю экрана на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или плиту — но будьте осторожны, слишком высокая температура может повредить экран и/или аккумулятор.

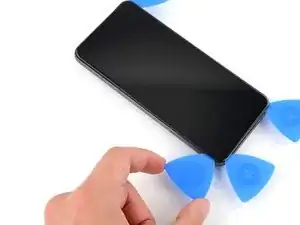

Вставьте четвертую монтажную лопатку под нижний левый угол экрана.

Проведите лопаткой к верхнему левому углу, чтобы отделить клей, фиксирующий левый край экрана.

Оставьте лопатку в верхнем левом углу, чтобы клей не склеился заново.

Приложите нагретый iOpener к верхнему краю экрана на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или плиту — но будьте осторожны, слишком высокая температура может повредить экран и/или аккумулятор.

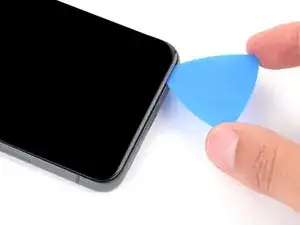

Вставьте пятую монтажную лопатку под верхний край экрана, вблизи левого угла.

Проведите лопаткой к верхнему правому углу, чтобы отделить клей, фиксирующий верхний край экрана.

Поместите небольшую коробку или стопку книг слева от телефона, чтобы можно было приподнять экран при отключении его кабеля.

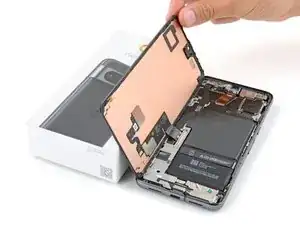

Поднимите правый край экрана, как обложку книги.

Если экран кажется застрявшим, повторите отделение клея вокруг периметра с помощью монтажной лопатки.

Зафиксируйте экран в приподнятом положении, чтобы получить доступ к кабелю экрана без натяжения.

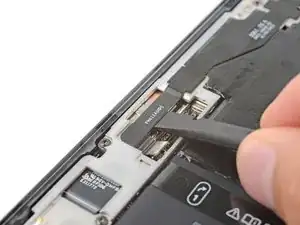

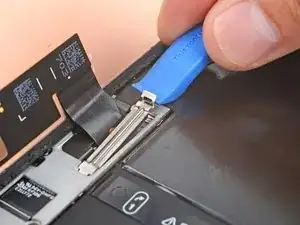

Используйте монтажный инструмент, чтобы поддеть верхний край крышки разъема кабеля экрана.

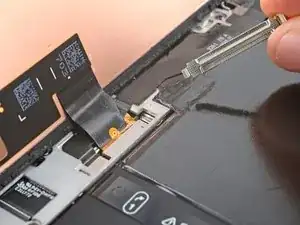

Снимите крышку.

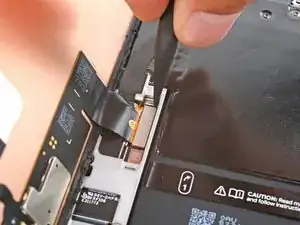

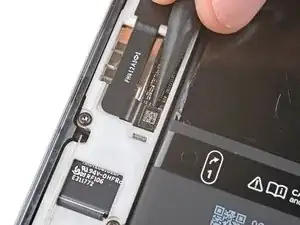

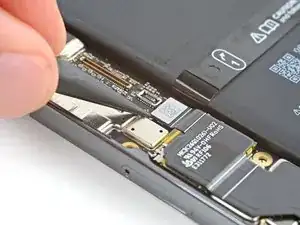

Вставьте наконечник лопатки под верхний правый угол нажимного разъема экрана.

Осторожно подденьте и отсоедините кабель.

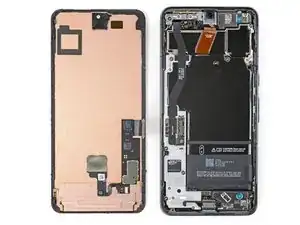

Снимите экран.

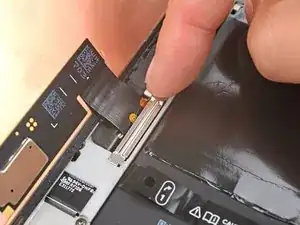

Чтобы подключить нажимной разъем, совместите его с гнездом и аккуратно прижмите одну сторону до щелчка, затем прижмите другую сторону. Не давите в середине. При неправильном совмещении контакты могут согнуться и получить необратимое повреждение.

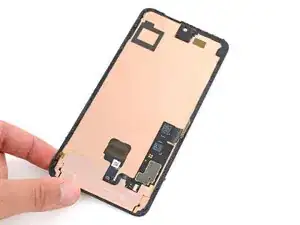

Задняя часть экрана Pixel очень хрупкая. Даже небольшой царапины или вмятины достаточно, чтобы повредить экран.

Чтобы не повредить экран или новый экран:

При обращении с экраном держите его за края.

При размещении экрана на рабочей поверхности убедитесь, что ничто не касается задней стороны экрана. Рекомендуется положить его на мягкую безворсовую ткань.

Если вы устанавливаете новый экран с уже наклеенным клеем, выполняйте этот шаг при сборке. В противном случае следуйте этому руководству, чтобы нанести клей на старый экран.

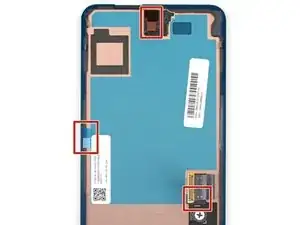

Тщательно проверьте весь экран на предмет пластиковых покрытий или лент и удалите все их с помощью втяжных язычков. Тщательно осмотрите наличие большой полосы пластика на задней стороне экрана, небольшого участка возле выреза под фронтальную камеру и клеевых подложек по периметру.

Подключите кабель экрана и установите на место его крышку.

Плотно прижмите экран к раме — вы должны почувствовать, как защелки «щелкают» на месте.

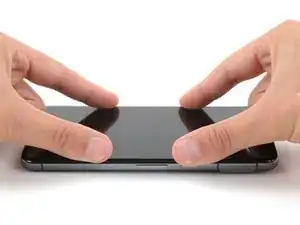

Прижмите по периметру экрана, чтобы закрепить его новым клеем.

При желании можно усилить склеивание, равномерно приложив давление к телефону.

Следуйте этому руководству, чтобы откалибровать датчик отпечатков пальца.

Следующие несколько шагов показывают, как отсоединить и демонтировать кабель 5G mmWave антенны. Если в вашем телефоне нет 5G mmWave антенны, пропустите следующие четыре шага.

Будьте очень осторожны, чтобы не содрать и не повредить поверхностно-монтируемые компоненты в этом шаге.

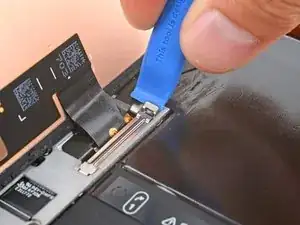

Вставьте наконечник лопатки под верхний край нажимного разъема 5G mmWave антенны.

Осторожно подденьте и отсоедините кабель.

Три куска прочного клея фиксируют кабель антенны 5G mmWave к среднему каркасу.

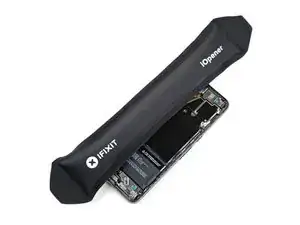

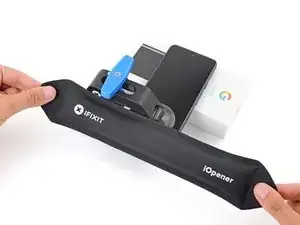

Нагрейте iOpener и положите его на кабель антенны 5G mmWave на две минуты, чтобы размягчить клей.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту — но будьте осторожны, экстремальная температура может повредить батарею.

Вставьте плоский конец лопатки между нижней частью кабеля антенны 5G mmWave и средним каркасом, прямо над нажимным разъёмом.

Поверните лопатку, чтобы отделить нижнюю часть кабеля от среднего каркаса.

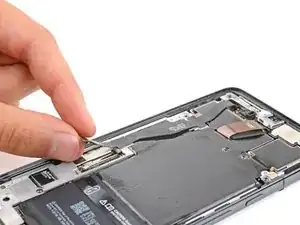

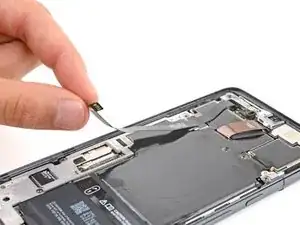

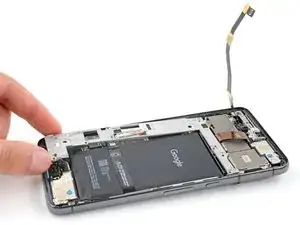

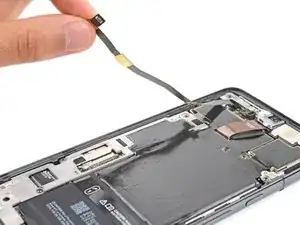

Ухватитесь за нижнюю часть кабеля антенны 5G mmWave и аккуратно отслойте его от среднего каркаса.

При сборке нажмите кабель обратно на средний каркас, чтобы зафиксировать его старым клеем. Если он не приклеится, используйте тонкую двухстороннюю ленту для фиксации.

Большой графитовый лист необходимо снять и заменить, чтобы завершить этот ремонт. Он соединяет верхнюю часть батареи, средний каркас и задние камеры.

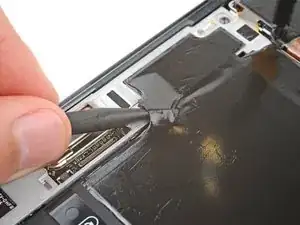

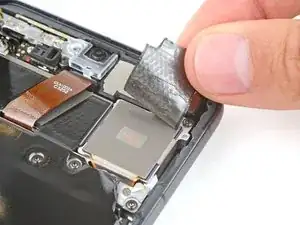

Вставьте острый конец лопатки под разные участки графитового листа и приподнимайте, пока не сможете схватить лист пальцами.

Участки графитового листа между задними камерами и батареей, скорее всего, порвутся. Если это произойдёт, схватите сломавшуюся часть листа и удалите этот участок.

От peeling и удалите весь графитовый лист.

При сборке не используйте старый графитовый лист повторно. Следуйте этому руководству, чтобы заменить лист.

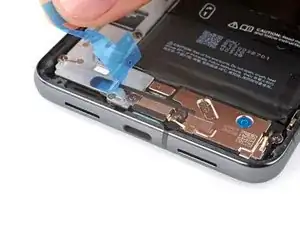

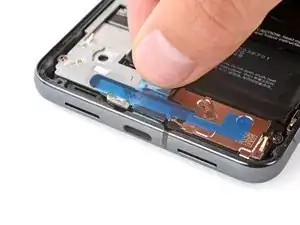

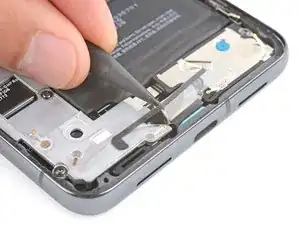

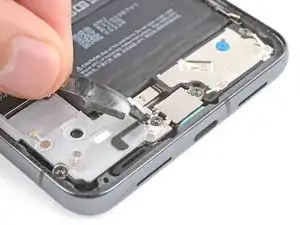

Используйте наконечник лопатки, чтобы аккуратно приподнять пластиковую прокладку, которая проходит вдоль верхней части крышки порта USB‑C.

Снимите прокладку и отложите в сторону или отведите её, чтобы получить доступ к винтам крышки порта USB‑C.

При сборке выполните этот шаг, чтобы заменить пластиковую прокладку, проходящую по нижней части среднего каркаса и динамика. Если у вас нет замены, прижмите старую прокладку обратно на место.

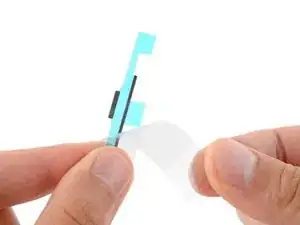

Снимите большую прямоугольную защитную плёнку с прокладки.

Разместите прокладку так, чтобы меньшая часть из поролона совпадала с нижней частью крышки порта USB‑C.

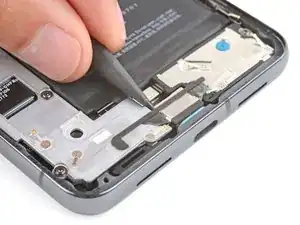

Используйте плоский конец лопатки, чтобы крепко прижать прокладку по всей длине для фиксации.

Снимите оставшуюся защитную плёнку.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

Хотя в Pixel 8 Pro используются винты Torx Plus, подойдут и стандартные биты Torx. Прикладывайте постоянное давление вниз, чтобы предотвратить сорочку винтов.

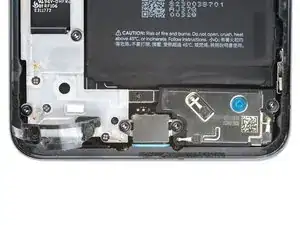

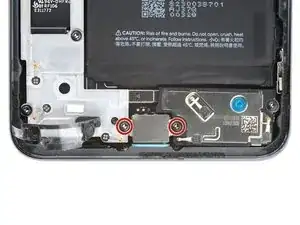

Используйте отвёртку T3 Torx, чтобы удалить два 5 мм‑длинных винта 3IP Torx Plus, фиксирующих крышку порта USB‑C.

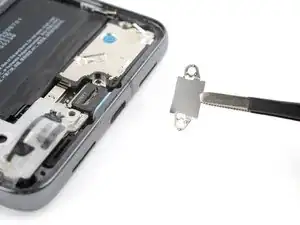

Снимите крышку.

Используйте отвёртку T3 Torx, чтобы удалить семь 5 мм‑длинных винтов 3IP Torx Plus, фиксирующих средний каркас.

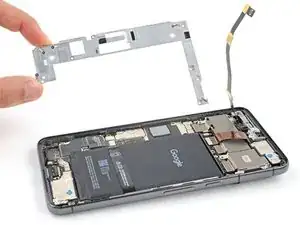

Снимите средний каркас.

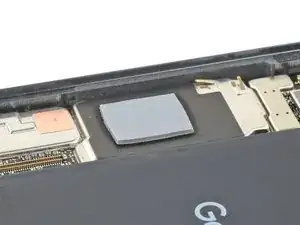

При сборке проверьте состояние термопрокладки. Если она повреждена, удалите прокладку, очистите область с помощью изопропилового спирта высокой концентрации (более 90%) и микрофибровой или безворсовой ткани, и установите новую термопрокладку.

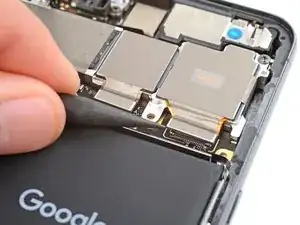

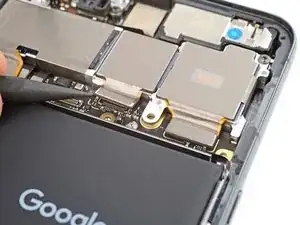

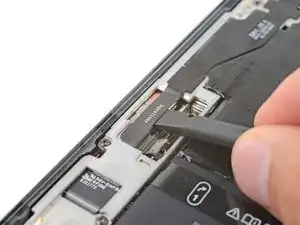

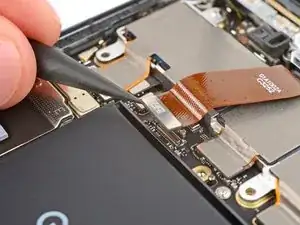

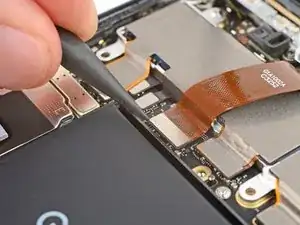

Используйте острый конец лопатки, чтобы отжать и отключить нажимной разъём кабеля батареи.

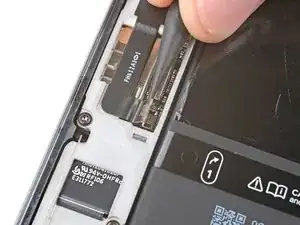

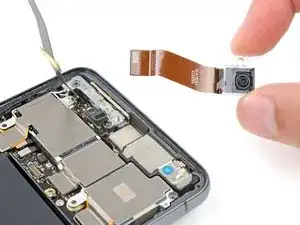

Используйте острый конец лопатки, чтобы отжать и отключить нажимной разъём передней камеры.

Снимите переднюю камеру.

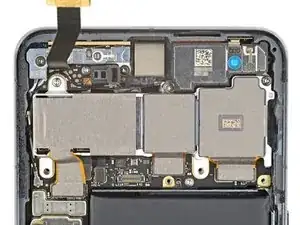

Используйте острый конец лопатки, чтобы отжать и отключить все три нажимных разъёма задних камер от верхнего края платы логики.

Возможно, придётся отвести кабель антенны 5G mmWave в сторону при снятии винтов крепления блока задних камер.

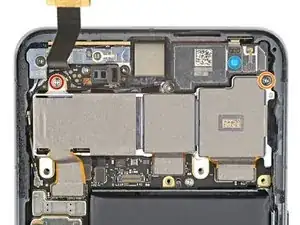

Используйте отвёртку T3 Torx, чтобы удалить два винта, фиксирующих блок задних камер:

Один 3.5 мм‑длинный винт 3IP Torx Plus, фиксирующий верхний левый угол

Один 5 мм‑длинный винт 3IP Torx Plus, фиксирующий верхний правый угол

Вставьте лопатку между правым краем блока задних камер и рамой.

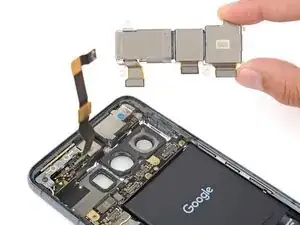

Подденьте блок задних камер и снимите его.

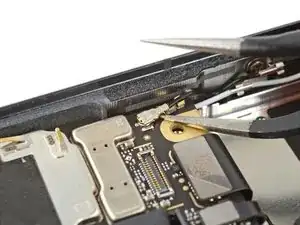

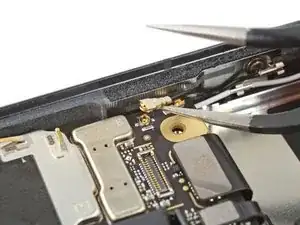

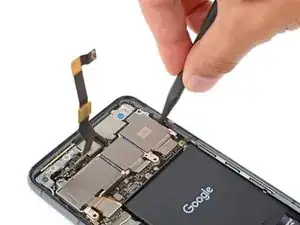

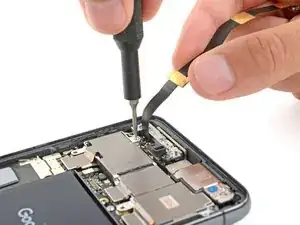

Вставьте одно плечо пары изогнутых пинцетов под металлическую шейку черного антенного кабеля коаксиального разъёма, расположенного в верхнем левом углу материнской платы.

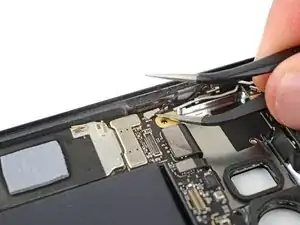

Осторожно поднимите строго вверх, чтобы отсоединить кабель.

Чтобы подключить кабель обратно, удерживайте разъём на месте над его гнездом и нажмите вниз плоским концом лопатки — разъём должен защёлкнуться. Если возникают трудности, не пытайтесь силой надеть разъём на гнездо. Переставьте его и попробуйте снова.
