Замена антенны 5G mmWave в Google Pixel 8 Pro

Перед началом ремонта разрядите батарею Pixel до уровня ниже 25%. Заряженная литий‑ионная батарея может загореться при повреждении.

Отсоедините все кабели от телефона.

Полностью выключите телефон.

Нажмите одновременно кнопки питания и увеличения громкости, чтобы открыть меню выключения.

Вы будете использовать лопатки для отделения экрана от корпуса. Если лопатка вставлена слишком глубоко, она может повредить устройство. Выполните этот шаг, чтобы пометить лопатку и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте лопатку перманентным маркером.

В качестве альтернативы можно прикрепить к лопатке монету лентой на расстоянии 3 мм от кончика.

Осколки стекла могут осложнить разборку или, что хуже, привести к травмам. Если экран вашего телефона треснул, выполните следующие действия:

Наложите полосы упаковочной ленты внахлест на треснувшее стекло, пока весь экран не будет покрыт.

Покрывайте только само стекло — не приклеивайте ленту к корпусу.

Наденьте защитные очки, чтобы уберечь глаза от осколков стекла, которые могут отколоться во время ремонта.

Экран приклеен и зафиксирован зажимами к корпусу. Нагрев экрана смягчает клей, облегчая его отделение.

Нагрейте iOpener и положите его на нижний край экрана на две минуты, чтобы смягчить клей.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту — но будьте осторожны, так как чрезмерный нагрев может повредить экран и/или аккумулятор.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите следующие три шага и перейдите к альтернативному методу.

Для полных инструкций по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Положите телефон экраном вверх на предмет так, чтобы он располагался между рычагами Anti‑Clamp — нижний край должен выступать наружу.

Наденьте рычаги на левый край телефона, чтобы получить доступ к нижнему краю.

Расположите присоски как можно ближе к центру нижнего края.

Сожмите присоски вместе, чтобы создать вакуум.

Вытяните рукоятку вперед, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на один полный оборот (360 градусов) или до тех пор, пока присоски не начнут растягиваться.

По мере растяжения присосок следите, чтобы они оставались выровненными друг с другом. Если они продолжают соскальзывать, снимите Anti‑Clamp и наклейте ленту, чтобы присоски лучше держались.

Подождите одну минуту, чтобы между экраном и корпусом образовалась щель.

Если клей не разошёлся, поверните рукоятку по часовой стрелке ещё на четверть оборота и подождите ещё одну минуту. При необходимости подогрейте экран, если он остыл.

Вставьте лопатку в образовавшуюся щель.

Не вставляйте лопатку глубже, чем на 3 мм, чтобы не повредить пружинные контакты.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги, и снимите Anti‑Clamp, потянув за язычки на присосках.

Пропустите следующие два шага.

Прикрепите присоску к центру нижнего края экрана.

Потяните присоску вверх с сильной, равномерной силой, пока между экраном и корпусом не появится щель.

Если трудно создать щель, подогрейте устройство и попробуйте снова.

Вставьте лопатку в щель.

Чтобы не повредить телефон, не вставляйте лопатку глубже 3 мм при отделении клея экрана. Обратите внимание на следующие места:

Кабель экрана расположен чуть ниже середины левого края телефона. Будьте очень осторожны в этой области, чтобы не порвать кабель.

Вокруг периметра телефона находятся многочисленные пружинные контакты. Будьте очень осторожны в этих местах, чтобы не согнуть контакты.

Проведите лопаткой вдоль нижнего края, чтобы отделить клей, который фиксирует экран.

Оставьте лопатку в правом нижнем углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к правому краю экрана на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту — но будьте осторожны, чрезмерный нагрев может повредить экран и/или аккумулятор.

Вставьте вторую лопатку под нижний правый угол экрана.

Проведите новой лопаткой к верхнему правому углу, чтобы отделить клей, фиксирующий правый край экрана.

Оставьте лопатку в верхнем правом углу, чтобы клей не склеился снова.

Вставьте третью лопатку под нижний край экрана.

Проведите новой лопаткой к нижнему левому углу.

Оставьте лопатку в нижнем левом углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к левому краю экрана на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту — но будьте осторожны, чрезмерный нагрев может повредить экран и/или аккумулятор.

Вставьте четвертую лопатку под нижний левый угол экрана.

Проведите новой лопаткой к верхнему левому углу, чтобы отделить клей, фиксирующий левый край экрана.

Оставьте лопатку в верхнем левом углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к верхнему краю экрана на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую плиту — но будьте осторожны, чрезмерный нагрев может повредить экран и/или аккумулятор.

Вставьте пятую лопатку под верхний край экрана, рядом с левым углом.

Проведите лопаткой к верхнему правому углу, чтобы отделить клей, фиксирующий верхний край экрана.

Поставьте небольшую коробку или стопку книг слева от телефона, чтобы подпереть экран при отсоединении его кабеля.

Поднимите правый край экрана, как переднюю крышку книги.

Если экран кажется застрявшим, пройдитесь по периметру лопаткой, чтобы отделить оставшийся клей.

Подперите экран, чтобы получить доступ к кабелю экрана, не натягивая его.

Используйте монтажный инструмент, чтобы приподнять верхний край крышки кабеля экрана.

Снимите крышку.

Вставьте остриё лопатки под верхний правый угол нажимного разъёма экрана.

Аккуратно приподнимите и отсоедините кабель.

Снимите экран.

Чтобы снова подключить нажимной разъём, совместите его с гнездом и аккуратно нажмите с одной стороны до щелчка, затем нажмите с другой стороны. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшой царапина или вмятина могут повредить экран.

Чтобы не повредить экран или новый экран:

При обращении с экраном держите его за края.

При размещении экрана на рабочей поверхности убедитесь, что ничего не касается нижней стороны экрана. Рассмотрите вариант размещения на мягкой безворсовой ткани.

Если вы устанавливаете новый экран с заранее нанесённым клеем, выполните этот шаг при сборке. В противном случае следуйте этому руководству, чтобы нанести клей на старый экран.

Тщательно проверьте весь экран на наличие пластиковых защитных плёнок или лент и используйте вытяжные язычки, чтобы удалить их все. Внимательно ищите большой кусок пластика, покрывающий заднюю часть экрана, небольшой — около выреза под фронтальную камеру, и клеевые подложки по периметру.

Подсоедините кабель экрана и установите его крышку.

Плотно прижмите экран к рамке — вы должны почувствовать, как защёлки «щёлкают» на месте.

Плотно прижмите по периметру экрана, чтобы закрепить его новым клеем.

При желании вы можете усилить приклеивание, равномерно приложив давление к телефону.

Следуйте этому руководству, чтобы откалибровать сенсор отпечатка пальца.

Следующие несколько шагов показывают, как отсоединить и снять кабель 5G mmWave антенны. Если в вашем телефоне нет 5G mmWave антенны, пропустите следующие четыре шага.

Будьте очень осторожны, чтобы не соскаблить и не повредить поверхностно смонтированные компоненты в этом шаге.

Вставьте наконечник лопатки под верхний край нажимного разъёма 5G mmWave антенны.

Аккуратно приподнимите и отсоедините кабель.

Три куска прочного клея фиксируют кабель 5G мм‑волновой антенны к середине корпуса.

Разогрейте iOpener и положите его на кабель 5G мм‑волновой антенны на две минуты, чтобы смягчить клей.

В качестве альтернативы можно использовать фен, тепловую пушку или горячую пластину — но будьте осторожны, чрезмерный нагрев может повредить аккумулятор.

Вставьте плоский конец лопатки между нижней частью кабеля 5G мм‑волновой антенны и серединой корпуса, прямо над пресс‑разъемом.

Поверните лопатку, чтобы отделить нижнюю часть кабеля от середины корпуса.

Схватите нижнюю часть кабеля 5G мм‑волновой антенны и аккуратно отслойте его от середины корпуса.

При сборке прижмите кабель обратно к середине корпуса, чтобы зафиксировать его старым клеем. Если он не держится, используйте тонкую двустороннюю ленту для закрепления.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается точно на своё место.

Хотя в Pixel 8 Pro используются винты Torx Plus, стандартные биты Torx также подойдут. Обеспечивайте постоянное вертикальное усилие, чтобы предотвратить сорвание шлицов.

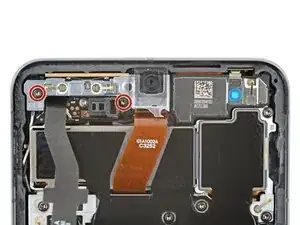

Используйте отвертку T3 Torx, чтобы удалить два 5 мм‑длинных винта 3IP Torx Plus, фиксирующих кронштейн 5G мм‑волновой антенны.

Одной рукой отведите в сторону фронтальную камеру.

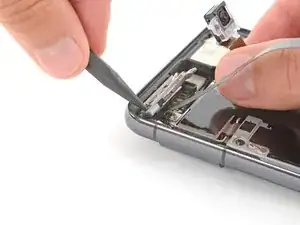

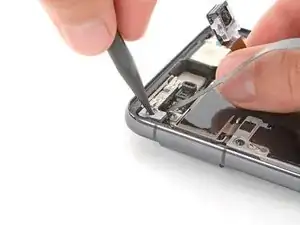

Свободной рукой вставьте наконечник лопатки в одно из отверстий для винтов кронштейна 5G мм‑волновой антенны.

Подденьте лопаткой, чтобы освободить кронштейн.

Снимите кронштейн.

При сборке вставляйте кронштейн под углом вниз, чтобы контактные пружины и поролоновые прокладки прижимались к 5G мм‑волновой антенне. Прижмите кронштейн вниз для фиксации.

Одной рукой отведите в сторону фронтальную камеру.

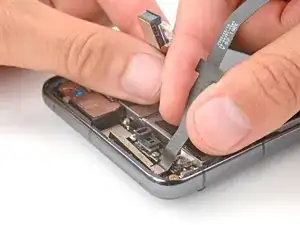

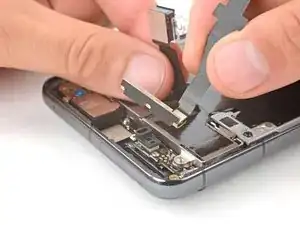

Свободной рукой возьмите кабель 5G мм‑волновой антенны и аккуратно поднимите антенну из её посадочного места.

Если кабель отсоединится от антенны — не беспокойтесь. Снимите антенну пальцами.

Схватите 5G мм‑волновую антенну одной рукой.

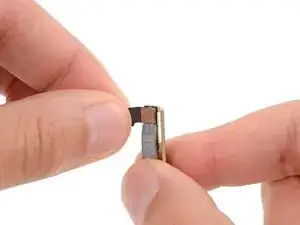

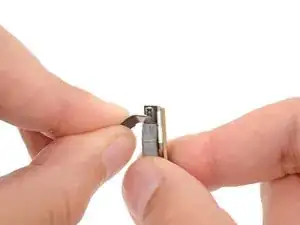

Свободной рукой аккуратно поверните кабель 5G мм‑волновой антенны, чтобы отсоединить его.

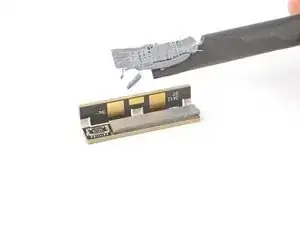

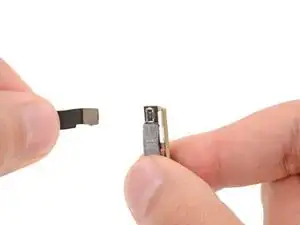

Используйте лопатку, чтобы аккуратно содрать и снять термопрокладку 5G мм‑волновой антенны, стараясь не повредить её.

Отложите термопрокладку для последующей сборки.

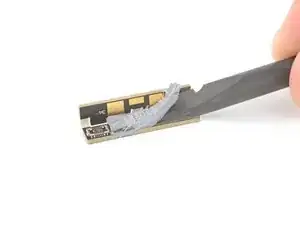

При сборке перенесите старую термопрокладку на новую 5G мм‑волновую антенну. Используйте плоский конец лопатки, чтобы помочь вставить её на место. Если термопрокладка повреждена, замените её на новую.

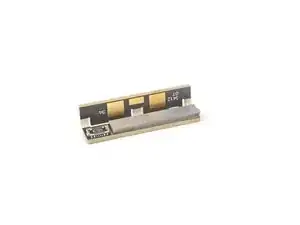

У вас остаётся 5G мм‑волновая антенна.
