Ремонт (1-е поколение) iPhone SE, который не заряжается

Телефоны

Шаг 1

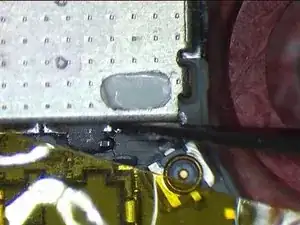

Сначала выполните визуальную проверку материнской платы. На материнской плате нет деформаций или признаков повреждения водой.

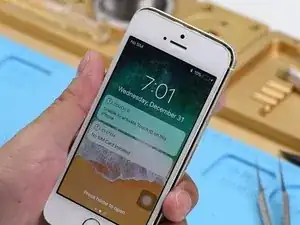

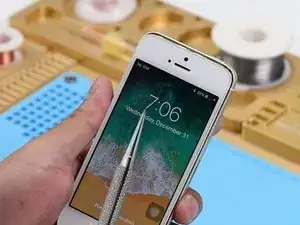

Затем соберите телефон и выполните тест. Установите материнскую плату и сборку дисплея. Подключите аккумулятор и нажмите кнопку питания. Процент заряда в верхнем правом углу отображается как 10%.

Подключите зарядное устройство. На экране появляется символ молнии. После зарядки в течение 10 минут процент заряда в верхнем правом углу по-прежнему отображается как 10%, что указывает на неисправность зарядного контура.

Шаг 2

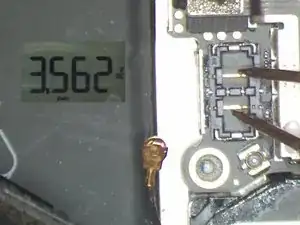

Переключите мультиметр в режим измерения постоянного напряжения. Сначала отключите аккумулятор. Затем измерьте разъем аккумулятора J2400. Напряжение колеблется от 1V до 3.9V, затем 1V, что указывает на нормальное зарядное напряжение.

Шаг 3

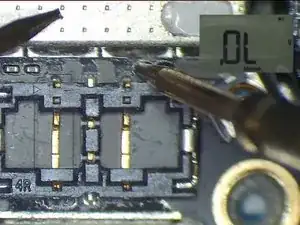

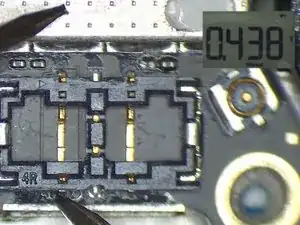

Отключите зарядное устройство и снимите сборку дисплея. Выполните измерение в режиме диода для J2400. Измеренное значение пина 5 составляет 436, что нормально. Измеренное значение пина 2 составляет OL, что ненормально. Нормальное значение должно быть около 600. Судя по этому, цепь, относящаяся к пину 2, разомкнута.

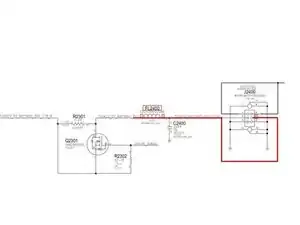

Пин 2 J2400 — это сигнал обнаружения процента заряда аккумулятора телефона, который соединяется с пином 3 Q2301 через FL2400. Шина проходит к пину F2 U2300 через пин 1 Q2301 и затем R2303. Также во время измерения мы обнаружили отсутствие FL2400.

Шаг 4

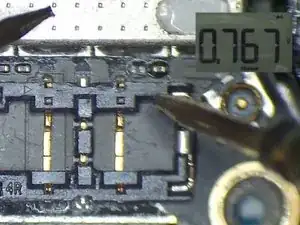

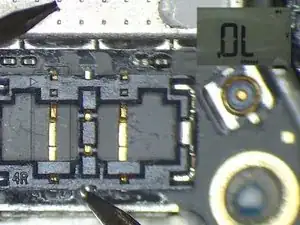

Продолжите измерение в режиме диода на его соединительном контакте. Измеренное значение пина 2 составляет OL, что нормально. Измеренное значение пина 1 составляет 767, что нормально. Мы можем подтвердить, что разомкнутое состояние вызвано отсутствием FL2400.

Шаг 5

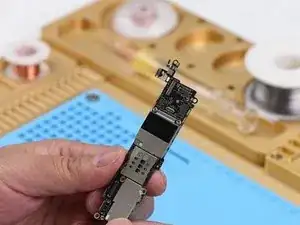

Поскольку FL2400 является связующим индуктором, мы можем решить проблему, подключив два контакта с помощью паяльной пасты. Теперь давайте извлечем материнскую плату. Наклейте защитную ленту высокой температуры на J2400.

Нанесите паяльную пасту низкой температуры на соединительный контакт FL2400. Нагрейте с помощью тепловой пушки при 240℃, поток воздуха

Перевод руководства с ifixit.com
