Замена динамика iPhone SE

Перед началом разрядите аккумулятор iPhone до уровня ниже 25%. Заряженная литий‑ионная батарея может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта Pentalobe 3,9 мм по обеим сторонам разъёма Lightning.

Если стекло дисплея треснуло, наклейте ленты на стекло, чтобы предотвратить дальнейшее разрушение и защитить себя при ремонте.

Наклейте перекрывающиеся полосы прозрачного упаковочного скотча поверх дисплея iPhone, пока вся передняя поверхность не будет покрыта.

Это удержит осколки стекла и придаст конструктивную жёсткость при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы уберечь глаза от любых отлетевших осколков стекла.

В следующих шагах вы будете приподнимать дисплей из корпуса телефона. Дисплей состоит из стеклянной панели и пластиковой рамки с металлическими защёлками.

Независимо от используемого инструмента, ваша задача — поднять весь дисплей целиком.

Если стекло начинает отделяться от пластика, как показано на первом изображении, вставьте пластиковый монтажный инструмент между пластиковой рамкой и металлическим корпусом телефона, чтобы поддеть металлические защёлки и вывести их из посадочных мест.

Если вы собираете телефон с уже отделённой рамкой дисплея, вы можете разместить тонкую полоску клея между пластиковой рамкой и стеклом, чтобы удержать телефон закрытым.

Следующие два шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите два шага ниже для альтернативного метода.

Для полных инструкций по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синий рычаг назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски ближе к нижнему краю iPhone чуть выше кнопки «Домой» — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не удерживается, вы можете использовать прилагаемую липкую подкладку, чтобы сделать поверхность более сцепляемой.

Потяните синий рычаг вперёд, чтобы зафиксировать рычаги.

Поверните рычаг по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Вставьте монтажную лезвие под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, поверните рычаг на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и делайте паузы между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие два шага.

Если у вас нет Anti‑Clamp, используйте одну присоску, чтобы поднять переднюю панель:

Прижмите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска полностью прилегает к экрану, чтобы получить плотное сцепление.

Передняя панель крепится защёлками, и к ней подсоединено несколько шлейфов. Ваша цель — освободить защёлки и открыть телефон только настолько, чтобы отсоединить шлейфы. Действуйте медленно и аккуратно, чтобы не повредить компоненты.

Убедитесь, что присоска прочно прикреплена к передней панели рядом с кнопкой «Домой».

Удерживая iPhone одной рукой, потяните за присоску, чтобы слегка отделить нижний край передней панели от задней крышки.

С помощью пластикового монтажного инструмента аккуратно подденьте края задней крышки вниз, отводя их от передней панели, пока вы тянете за присоску.

Действуйте медленно и применяйте равномерное усилие. Передняя панель вставлена намного плотнее, чем в большинстве других устройств.

Не пытайтесь полностью снять переднюю панель с задней крышки, так как между ними проходят несколько тонких шлейфов.

Потяните за пластиковый выступ, чтобы снять вакуум со присоски.

Снимите присоску со стекла.

Откройте телефон только настолько, чтобы обнажить металлическую пластину, закрывающую шлейф кнопки «Домой».

Не открывайте телефон слишком широко, иначе вы рискуете повредить шлейф кнопки «Домой» или гнездо, в которое он вставляется. Шлейф должен оставаться свободным — если он натянут, значит вы открыли слишком далеко.

Только оригинальная сборка кнопки «Домой» поддерживает функцию Touch ID. Если вы порвёте шлейф, установка новой кнопки восстановит лишь обычные функции кнопки, но не функцию Touch ID.

Используйте кончик лопатки, чтобы отжать фиксатор, и удалите пластину пинцетом.

Следующие два шага относятся к сборке. Пропустите их и продолжайте с шага 12 до моментa сборки.

При сборке необходимо заново установить скобу кабеля Touch ID. Верхняя часть скобы должна заскользить между аккумулятором и разъемом кабеля Touch ID, перед металлической пластиной. Нижняя часть должна защелкнуться над разъемом.

Сдвиньте верхнюю часть скобы над разъемом кабеля Touch ID слева направо.

Альтернативно, положите скобу прямо на разъем. Край со «штангой» приподнимет скобу под небольшим углом, а противоположный край должен оказаться между разъемом кабеля и металлической пластиной около аккумулятора. Положив лезвие лопатки плоско на скобу, аккуратно надавите вниз, чтобы защелкнулись задний и передний зажимы.

При сборке используйте плоский конец лопатки, чтобы защелкнуть переднюю часть скобы кабеля Touch ID над разъемом кабеля.

Если скоба не защелкивается заподлицо, возможно, потребуется снять скобу и снова сдвинуть её поверх разъема кабеля для лучшей посадки.

Используйте кончик лопатки, чтобы поддеть разъем кабеля кнопки «Домой» и приподнять его из гнезда.

Убедитесь, что вы отделяете разъем кабеля от его гнезда, а не поддеваете всё гнездо. Гнездо закреплено на собственном приклеенном кабеле, и при неосторожном поддевании оно может оторваться.

После освобождения разъема оттяните конец сборки с кнопкой «Домой» от задней крышки, используя верхнюю часть телефона в качестве петли.

Откройте дисплей примерно под углом 90º и подперите его чем‑то, чтобы он оставался зафиксированным, пока вы работаете с телефоном.

Наденьте резинку, чтобы надежно зафиксировать дисплей во время работы. Это предотвращает чрезмерную нагрузку на кабели дисплея.

В крайнем случае можно использовать нераспечатанную банку с напитком, чтобы удерживать дисплей.

Удалите два винта Phillips #000 длиной 1,6 мм, крепящие металлическую скобу разъема аккумулятора к плате.

Снимите металлическую скобу разъема аккумулятора с iPhone.

Используйте плоский конец лопатки, чтобы аккуратно приподнять разъем аккумулятора из его гнезда на плате.

Будьте очень осторожны и подденьте только сам разъем аккумулятора, а не гнездо на плате. Если вы поддёте гнездо на плате или саму плату, вы можете разрушить гнездо или повредить соседние компоненты.

Удалите следующие винты, фиксирующие скобу кабеля передней панели к плате:

Один винт Phillips #000 длиной 1,7 мм

Один винт Phillips #000 длиной 1,2 мм

Один винт Phillips #000 длиной 1,3 мм

Ещё один винт Phillips #000 длиной 1,7 мм

Один из винтов 1,7 мм часто не притягивается к намагниченной отвертке. Будьте осторожны, чтобы не потерять его при извлечении.

Особенно важно контролировать винты на этом шаге при сборке. Ошибочное использование винта 1,3 мм или одного из винтов 1,7 мм в нижнем правом отверстии приведёт к существенному повреждению платы и телефон перестанет загружаться корректно.

Осторожно: не затягивайте винты чрезмерно и не применяйте силу. Если они не садятся легко при закреплении, возможно, это винт неправильного размера.

Снимите скобу кабеля передней панели с платы.

Используйте лопатку или ноготь, чтобы отсоединить кабель фронтальной камеры и датчиков.

Убедитесь, что аккумулятор отключён перед тем, как отключать или подключать кабель на этом шаге.

Отключите разъем кабеля LCD.

При сборке кабель LCD может отскочить от разъема. Это может привести к появлению белых линий или пустого экрана при включении телефона. В таком случае просто подключите кабель снова и выполните циклическое питание телефона. Лучший способ выполнить циклическое питание — отключить и снова подключить аккумулятор.

Наконец, отключите разъем кабеля дигитайзера.

Снимите сборку передней панели с задней крышки.

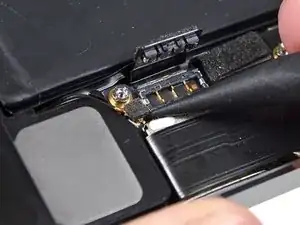

Используйте кончик лопатки, чтобы поддеть антенный кабель и приподнять его из гнезда на плате.

Чтобы подключить кабель обратно, используйте пинцет, чтобы точно позиционировать его над гнездом, затем нажмите прямо вниз плоской кромкой лопатки.

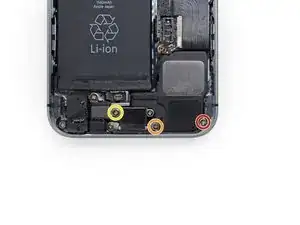

Удалите следующие винты Phillips #000:

Один винт 2,9 мм

Один винт 1,5 мм

Один винт 3,6 мм

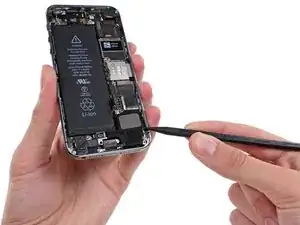

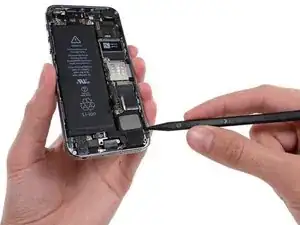

Используйте острый край лопатки, чтобы аккуратно поддеть между динамиком и задней крышкой, приподняв динамик достаточно, чтобы захватить его пальцами.

Не пытайтесь полностью вытащить динамик из корпуса, вы можете сломать пластиковые защёлки, удерживающие динамик на месте.

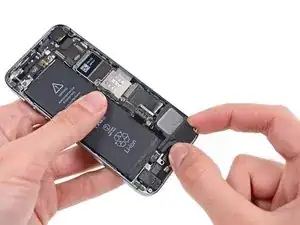

Поверните динамик вниз и влево относительно телефона, чтобы освободить верхнюю защёлку из-под логической платы.

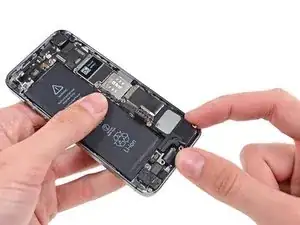

Сдвиньте динамик вверх и вправо, чтобы освободить левую защёлку из-под разъёма шлейфа кнопки «Домой».

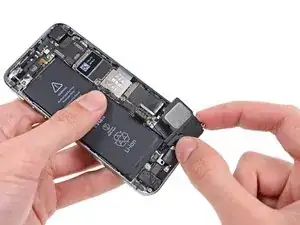

Выньте динамик из iPhone.
