Замена вибромотора iPhone SE

Перед началом разберите аккумулятор до уровня заряда ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Удалите два винта Pentalobe 3,9 мм с обеих сторон разъёма Lightning.

Если стекло дисплея треснуло, закрепите осколки и предотвратите травмы во время ремонта, заклеив стекло.

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPhone, пока вся поверхность не будет покрыта.

Это удержит осколки стекла и придаст конструктивную жёсткость при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы оградить глаза от возможных осколков стекла во время ремонта.

В следующих шагах вы будете поднимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластиковой рамки с металлическими защёлками.

Независимо от используемого инструмента, вы должны быть уверены, что поднимаете весь дисплей целиком.

Если стекло начинает отделяться от пластика, как показано на первом изображении, вставьте пластиковый инструмент для вскрытия между пластиковой рамкой и металлическим корпусом, чтобы отжать металлические защёлки из корпуса.

Если вы собираете телефон с отделившейся рамкой дисплея, возможно, стоит поместить тонкую полоску клея между пластиковой рамкой и стеклом, чтобы держать телефон закрытым.

Следующие два шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите два шага ниже для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Расположите присоски у нижнего края iPhone прямо над кнопкой Home — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не удерживается, вы можете использовать прилагаемую липкую прокладку, чтобы создать более цепкую поверхность.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, слегка ослабьте присоски и выровняйте рычаги.

Вставьте лезвие для поддевания под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, поверните рукоятку на четверть оборота.

Не вращайте больше чем на четверть оборота за раз и делайте паузы в несколько секунд между поворотами. Дайте Anti-Clamp и времени сделать работу за вас.

Пропустите следующие два шага.

Если у вас нет Anti-Clamp, используйте одну присоску, чтобы поднять переднюю панель:

Прижмите присоску к экрану прямо над кнопкой Home.

Убедитесь, что присоска полностью прилегает к экрану, чтобы обеспечить плотное сцепление.

Передняя панель закреплена защёлками, и к ней подсоединено несколько ленточных кабелей. Ваша задача — освободить защёлки и открыть телефон только настолько, чтобы отключить кабели. Действуйте медленно и аккуратно, чтобы избежать повреждений.

Убедитесь, что присоска прочно прикреплена к переднему модулю возле кнопки Home.

Держа iPhone одной рукой, потяните за присоску, чтобы слегка отделить конец панели с кнопкой Home от заднего корпуса.

Пластиковым инструментом для вскрытия аккуратно подденьте края заднего корпуса вниз, отодвигая их от переднего модуля, пока вы тянете за присоску.

Действуйте медленно и прикладывайте равномерное постоянное усилие. Передний модуль плотно сидит в корпусе сильнее, чем во многих других устройствах.

Не пытайтесь полностью снять передний модуль с заднего корпуса — между ними соединены несколько хрупких ленточных кабелей.

Потяните за пластиковый выступ, чтобы разорвать вакуумное сцепление присоски.

Снимите присоску с экрана.

Откройте телефон лишь настолько, чтобы открыть металлическую пластину, закрывающую кабель кнопки Home.

Не открывайте телефон слишком широко, иначе вы рискуете повредить кабель кнопки Home или разъём, в который он вставляется. Следите, чтобы кабель оставался свободным — если он натянут, значит вы открыли слишком широко.

Только оригинальная сборка кнопки Home телефона сможет поддерживать функцию Touch ID. Если вы порвёте кабель, установка новой кнопки Home вернёт только обычную функцию кнопки Home, но не Touch ID.

С помощью наконечника пластиковой лопатки подденьте пластину и снимите её пинцетом.

Следующие два шага относятся к повторной сборке. Пропустите их и продолжите с шага 12 до этапа сборки.

При сборке потребуется заново установить скобу кабеля Touch ID. Верхняя часть скобы должна сдвигаться между аккумулятором и разъёмом кабеля Touch ID, перед металлической защёлкой. Нижняя часть должна защёлкнуться поверх разъёма.

Сдвиньте верхнюю часть скобы над разъёмом кабеля Touch ID слева направо.

Или положите скобу прямо поверх разъёма. Край со «ножкой» приподнимет скобу под небольшим углом, а противоположный край должен расположиться между разъёмом кабеля и металлической защёлкой рядом с аккумулятором. Приложите плоский край лопатки к скобе и аккуратно надавите вниз, чтобы защёлкнуть задние и передние зажимы.

При сборке используйте плоский конец лопатки, чтобы защёлкнуть переднюю часть скобы кабеля Touch ID над разъёмом кабеля.

Если скоба не защёлкивается заподлицо, возможно, её нужно снять и снова надеть на разъём кабеля для лучшей посадки.

Используйте острый конец лопатки, чтобы поддеть разъём кабеля кнопки «Домой» и приподнять его из гнезда.

Убедитесь, что вы отделяете разъём кабеля от гнезда, а не поддеваете всё гнездо. Гнездо приклеено к отдельному кабелю и может оторваться, если действовать неаккуратно.

После освобождения разъёма оттяните сборку с кнопкой «Домой» от задней крышки, используя верхнюю часть телефона как шарнир.

Откройте дисплей примерно на 90º и опирайте его о что‑то, чтобы он оставался зафиксированным во время работы с телефоном.

Добавьте резинку, чтобы надежно зафиксировать дисплей во время работы. Это предотвратит чрезмерную нагрузку на кабели дисплея.

В крайнем случае можно использовать закрытую банку напитка, чтобы удерживать дисплей.

Снимите два винта Phillips #000 длиной 1,6 мм, которыми металлическая скоба разъёма аккумулятора крепится к плате.

Снимите металлическую скобу разъёма аккумулятора с iPhone.

Используйте плоский конец лопатки, чтобы аккуратно приподнять разъём аккумулятора из его гнезда на плате.

Будьте очень осторожны и поддавайте вверх только сам разъём аккумулятора, а не гнездо на плате. Если вы поддёте гнездо или саму плату, вы можете повредить гнездо или соседние компоненты на плате.

Снимите следующие винты, которыми скоба кабеля передней панели крепится к плате:

Один винт Phillips #000 длиной 1,7 мм

Один винт Phillips #000 длиной 1,2 мм

Один винт Phillips #000 длиной 1,3 мм

Ещё один винт Phillips #000 длиной 1,7 мм

Этот винт 1,7 мм часто не притягивается к намагниченной отвертке. Будьте внимательны, чтобы не потерять его при снятии.

Особенно важно не перепутать винты на этом шаге при сборке. Ошибочное использование винта 1,3 мм или одного из винтов 1,7 мм в нижнем правом отверстии приведёт к серьёзному повреждению платы, из‑за чего телефон не будет загружаться.

Будьте осторожны, чтобы не перетянуть винты, и не применяйте силу. Если винты не вкручиваются легко при закреплении, возможно, это винт неправильного размера.

Снимите скобу кабеля передней панели с платы.

Используйте лопатка или ноготь, чтобы отсоединить кабель фронтальной камеры и датчиков.

Убедитесь, что аккумулятор отключён, прежде чем отсоединять или подключать кабель на этом шаге.

Отключите разъём кабеля ЖК‑экрана.

При сборке ЖК‑кабель может отщёлкнуться от разъёма. Это может привести к появлению белых полос или пустого экрана при включении телефона. В этом случае просто заново подключите кабель и перезагрузите телефон. Лучший способ перезагрузки — отключить и снова подключить аккумулятор.

Наконец, отсоедините разъём кабеля дигитайзера.

Снимите сборку передней панели с задней крышки.

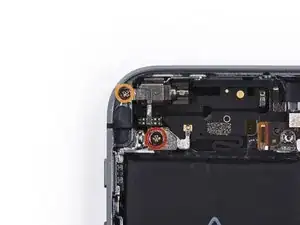

Снимите следующие винты Phillips #000 со скобы вибратора:

Один винт 1,7 мм

Один винт 2,5 мм

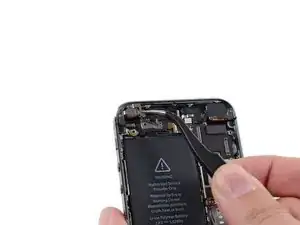

С помощью пинцета снимите скобу вибратора.

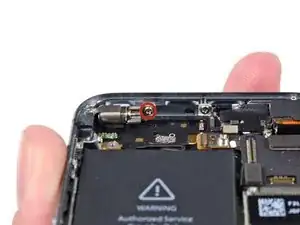

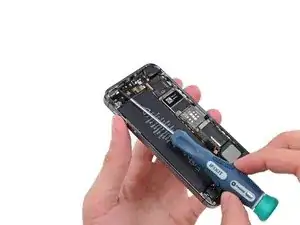

Снимите винт Phillips #000 длиной 1,7 мм, крепящий вибратор к задней крышке.

Придётся держать отвёртку под небольшим углом — следите, чтобы не сорвать шлиц при выкручивании.

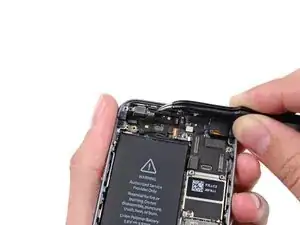

Используйте пинцет, чтобы вынуть вибратор из задней крышки.
