Замена аккумулятора Google Pixel 8

Дайте аккумулятору Pixel разрядиться ниже 25% перед началом ремонта. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Отключите все кабели от телефона.

Полностью выключите телефон.

Чтобы открыть меню выключения, нажмите одновременно кнопки питания и увеличения громкости.

Вы будете использовать пластиковые медиаторы, чтобы отделить экран от корпуса. Если медиатор вставить слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы отметить медиатор и предотвратить повреждение.

Отмерьте 3 мм от кончика и отметьте медиатор перманентным маркером.

Альтернативно, приклейте монету к медиатору в 3 мм от кончика.

Экран прикреплён к корпусу с помощью клея и защёлок. Нагрев экрана размягчает клей, облегчая отделение.

Нагрейте iOpener и положите его на нижний край экрана на две минуты, чтобы размягчить клей.

В качестве альтернативы можно использовать фен, термофен или горячую плиту — но будьте осторожны, чрезмерный нагрев может повредить экран и/или аккумулятор.

Следующие три шага демонстрируют использование Anti‑Clamp — инструмента, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага ниже для альтернативного метода.

Для полного описания использования Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Положите телефон экраном вверх на опору так, чтобы он лежал горизонтально между рычагами Anti‑Clamp — нижний край должен свисать.

З slide рычаги над левой стороной телефона, чтобы у вас был доступ к нижнему краю.

Разместите присоски как можно ближе к центру нижнего края.

Сожмите присоски вместе, чтобы создать вакуум.

Потяните ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на один полный оборот (360 градусов) или до тех пор, пока присоски не начнут растягиваться.

По мере растяжения присосок следите, чтобы они оставались выровненными. Если они продолжают соскальзывать, снимите Anti‑Clamp и приклейте ленту, чтобы присоски лучше держались.

Подождите одну минуту, чтобы образовался зазор между экраном и корпусом.

Если клей не отделяется, поверните ручку по часовой стрелке ещё на четверть оборота и подождите ещё минуту. При необходимости подогрейте, если экран остыл.

Вставьте медиатор в зазор.

Не вставляйте медиатор глубже, чем на 3 мм, чтобы не повредить пружинные контакты.

Оттяните синюю ручку назад, чтобы разблокировать рычаги, и снимите Anti‑Clamp, используя вырезы на присосках.

Пропустите следующие два шага.

Прикрепите присоску к центру нижнего края экрана.

Резко, но ровно потяните присоску вверх, чтобы образовался зазор между экраном и корпусом.

Если трудно создать зазор, подогрейте и попробуйте снова.

Вставьте медиатор в зазор.

Чтобы не повредить телефон, не вставляйте медиатор глубже, чем на 3 мм при отделении клея экрана. Обратите внимание на следующие места:

Шлейф экрана расположен чуть ниже середины левого края телефона. Будьте крайне осторожны, чтобы не порвать шлейф.

Вокруг периметра телефона расположено множество пружинных контактов. Будьте осторожны в этих областях, чтобы не согнуть контакты.

Проведите медиатором вдоль нижнего края, чтобы отделить клей, его фиксирующий.

Оставьте медиатор в правом нижнем углу, чтобы клей не слипся обратно.

Приложите нагретый iOpener к правому краю экрана на две минуты.

Альтернативно можно использовать фен, термофен или горячую плиту — но будьте осторожны, чрезмерный нагрев может повредить экран и/или аккумулятор.

Вставьте вторую медиаторную лопатку под нижний правый угол экрана.

Сдвиньте новую лопатку к верхнему правому углу, чтобы отделить клей, фиксирующий правый край экрана.

Оставьте лопатку в верхнем правом углу, чтобы клей не склеился снова.

Вставьте третью медиаторную лопатку под нижний край экрана.

Сдвиньте новую лопатку к нижнему левому углу.

Оставьте лопатку в нижнем левом углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к левому краю экрана на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или нагревательную плиту — но будьте осторожны, так как экстремальное тепло может повредить экран и/или аккумулятор.

Вставьте четвертую медиаторную лопатку под нижний левый угол экрана.

Сдвиньте новую лопатку к верхнему левому углу, чтобы отделить клей, фиксирующий левый край экрана.

Оставьте лопатку в верхнем левом углу, чтобы клей не склеился снова.

Приложите нагретый iOpener к верхнему краю экрана на две минуты.

В качестве альтернативы можно использовать фен, тепловую пушку или нагревательную плиту — но будьте осторожны, так как экстремальное тепло может повредить экран и/или аккумулятор.

Вставьте пятую медиаторную лопатку под верхний край экрана, рядом с левым углом.

Сдвиньте лопатку к верхнему правому углу, чтобы отделить клей, фиксирующий верхний край экрана.

Поставьте небольшую коробку или стопку книг слева от телефона, чтобы подпереть экран при отсоединении его кабеля.

Поднимите правый край экрана вверх, как обложку книги.

Будьте внимательны, чтобы не натянуть кабель экрана.

Если экран кажется застрявшим, пройдитесь вокруг периметра медиаторной лопаткой, чтобы отделить оставшийся клей.

Подпереть экран так, чтобы получить доступ к кабелю экрана.

Используйте медиаторную лопатку, чтобы приподнять верхний край крышки разъема кабеля экрана.

Снимите крышку.

Вставьте наконечник лопатки под верхний левый угол нажимного разъема экрана.

Осторожно приподнимите и отсоедините кабель.

Снимите экран.

Чтобы снова подключить нажимной разъем, совместите его с гнездом и аккуратно нажмите за один край, пока он не щёлкнет, затем нажмите за другой край. Не нажимайте посередине. Если разъем смещён, контакты могут погнуться и получиться необратимое повреждение.

Задняя сторона экрана Pixel очень хрупкая. Даже царапина или небольшая вмятина могут повредить экран.

Чтобы не повредить ваш экран или заменяемый экран:

При обращении с экраном держите его за края.

При размещении экрана на рабочей поверхности убедитесь, что ничто не касается задней стороны экрана. Подумайте о том, чтобы положить экран на мягкую, не оставляющую ворсистости ткань.

Если вы устанавливаете новый экран с предустановленным клеем, выполните этот шаг при сборке. В противном случае следуйте этому руководству, чтобы нанести клей на ваш старый экран.

Используйте выдвижные язычки, чтобы снять защитные плёнки с выреза под фронтальную камеру, площадки под заднюю камеру, тыльной стороны экрана и периметрового клея.

Подключите кабель экрана и установите его крышку на место.

Это хорошее время для тестирования телефона перед окончательной герметизацией. Временно включите телефон и убедитесь, что он работает как положено. Перед продолжением выключите устройство.

Плотно прижмите экран к раме. Вы должны почувствовать, как защёлки встают на место.

Плотно прижмите по периметру экрана, чтобы закрепить его новым клеем.

При желании можно усилить сцепление клея, равномерно приложив давление к телефону.

Следуйте этому руководству, чтобы откалибровать сенсор отпечатка пальца.

Используйте наконечник лопатки, чтобы приподнять и отсоединить кабель 5G mmWave антенны от платы логики.

Кабель 5G mmWave антенны приклеен к середине корпуса в двух местах.

Нагрейте iOpener и положите его на левый край телефона на две минуты, чтобы смягчить клей для кабеля.

В качестве альтернативы можно использовать фен, тепловую пушку или нагревательную плиту — но будьте осторожны, так как экстремальное тепло может повредить аккумулятор.

Вставьте медиатор для вскрытия под нижнюю часть клея кабеля 5G mmWave антенны.

Сдвиньте медиатор в направлении верхнего края телефона, чтобы отделить клей.

Повторите предыдущий шаг для верхней секции клея.

Переместите кабель 5G mmWave антенны поверх верхней части телефона, чтобы он не мешал.

Не сгибайте и не мните кабель — просто отведите его достаточно, чтобы он не мешал разборке.

Большой графитовый лист необходимо снять и заменить, чтобы завершить этот ремонт. Он соединяет верхнюю часть аккумулятора, рамку и тыльные камеры.

Вставьте наконечник лопатки под верхний правый угол графитового листа и приподнимите, пока не сможете захватить лист пальцами.

Отклейте и снимите весь графитовый лист.

Если лист порвётся, не беспокойтесь! Захватите оторвавшиеся части и снимайте лист по секциям.

При сборке не используйте старый графитовый лист повторно. Следуйте этому руководству, чтобы заменить лист.

Пластиковая прокладка слабо приклеена к рамке и нижнему динамику.

Подденьте кончик медиатора под пластиковую прокладку, пока не сможете захватить её пинцетом или пальцами.

Снимите прокладку с рамки и нижнего динамика с помощью пинцета или пальцев.

Ведите учёт каждого винта в ходе ремонта и убедитесь, что он возвращается точно на своё место.

Хотя в Pixel 8 используются винты Torx Plus, стандартные биты Torx также подойдут. Обязательно прикладывайте постоянное давление вниз, чтобы избежать срыва шлицов.

Используйте отвертку T3 Torx, чтобы удалить два 5 мм длинных винта 3IP Torx Plus, фиксирующих кронштейн порта USB‑C.

Снимите кронштейн порта USB‑C с помощью пинцета или пальцев.

При сборке выполните этот шаг, чтобы заменить пластиковую прокладку, проходящую по низу рамки и динамика. Если у вас нет замены, прижмите старую прокладку обратно на место.

Снимите прозрачную подложку с прокладки.

Используйте метки на рамке, чтобы совместить левую сторону прокладки, и прижмите её на место.

Плоским концом лопатки плотно прижмите прокладку по всей длине, чтобы закрепить её.

Снимите синюю подложку.

Используйте отвертку T3 Torx, чтобы удалить восемь 5.1 мм длинных винтов 3IP Torx Plus, фиксирующих рамку.

Центр рамки слабо приклеен к термопрокладке.

Просуньте плоский конец лопатки под нижний правый угол рамки, чтобы отделить её от термопрокладки.

Вы почувствуете, как рамка ослабнет, когда отделение будет завершено.

Снимите рамку с корпуса и удалите её.

При сборке проверьте состояние термопрокладки. Если она повреждена, удалите прокладку, очистите область раствором изопропилового спирта высокой концентрации (более 90%) и микрофиброй или безворсовой тканью, и установите новую термопрокладку.

Используйте лопатку, чтобы поддеть и отключить разъём аккумулятора.

Клей фиксирует верхний и нижний края аккумулятора к корпусу. Нагрев задней крышки размягчает клей, облегчая отделение.

Осторожно переверните телефон и положите его на рабочее место.

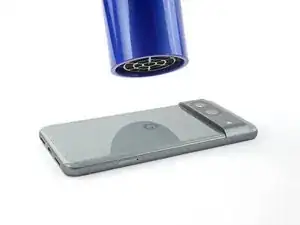

Используйте фен или тепловую пушку, чтобы нагреть левую сторону задней крышки вблизи верхнего и нижнего краёв аккумулятора. Крышка должна быть немного слишком горячей для прикосновения.

Будьте осторожны, не нагревайте телефон сильнее — аккумулятор чувствителен к нагреву.

Переверните телефон обратно и положите его на рабочее место.

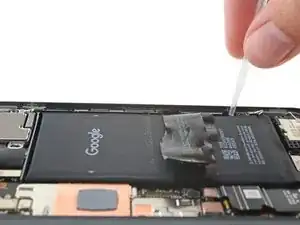

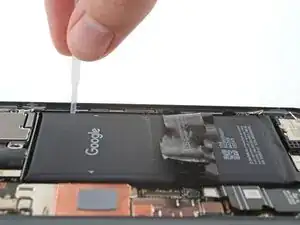

Нанесите несколько капель изопропилового спирта высокой концентрации (>90%) вдоль правого края аккумулятора.

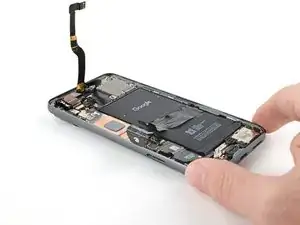

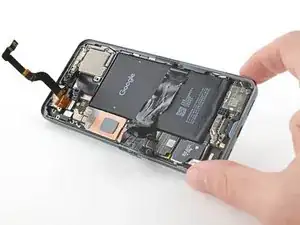

Наклоните телефон, чтобы спирт стек к клею на верхнем и нижнем краях аккумулятора.

Подождите одну минуту, чтобы спирт растворил клей.

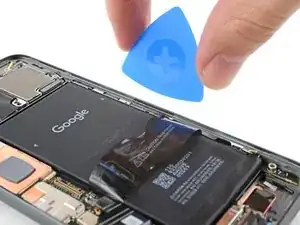

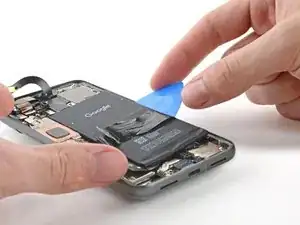

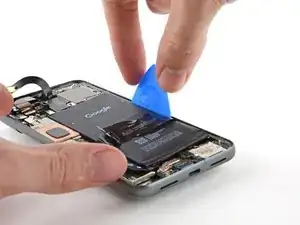

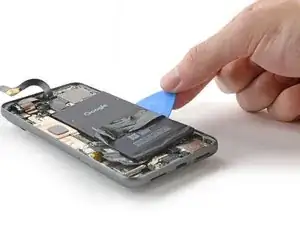

Вставьте плоскую сторону плоской лопатки между правым краем аккумулятора и корпусом.

Не мните и не сгибайте аккумулятор — он может протечь опасными химическими веществами и/или загореться.

Клей, удерживающий аккумулятор, очень сильный. Для его отделения требуется время и постоянное давление. Скорее всего потребуется несколько циклов прогрева и обработки изопропиловым спиртом.

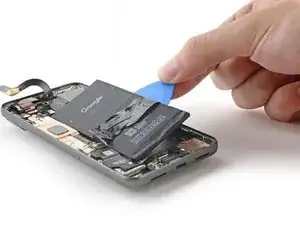

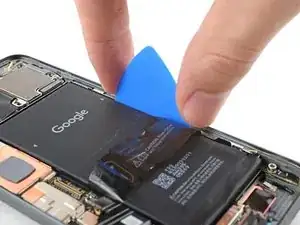

Используйте плоскую лопатку, чтобы приподнять аккумулятор и отделить оставшийся клей.

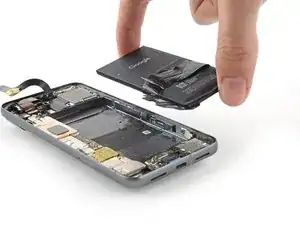

Уберите аккумулятор.

При сборке следуйте этому руководству, чтобы удалить старый клей и установить аккумулятор: следуйте этому руководству.
