Замена SSD-накопителя M.2 на материнской плате Asus ROG Strix X570-I Mini ITX
Если по какой-либо причине требуется заменить SSD-накопитель M.2 на стороне материнской платы Asus ROG Strix X570-I Mini ITX, весь процесс замены описан в этом руководстве. Чтобы не повредить и не перегрузить материнскую плату, необходимо строго соблюдать правильную последовательность действий при замене этого накопителя M.2. Убедитесь, что компьютер стоит на столе, вдалеке от ковровых покрытий или других поверхностей, не выполненных из твёрдой древесины. Работа в условиях, свободных от статического электричества, необходима для снижения риска повреждения схем компонентов. Обязательно отключите все USB-устройства и кабель питания компьютера, чтобы избежать травм.
На шаге 3 необходимо извлечь видеокарту; будьте особенно осторожны, поскольку видеокарта зачастую является наиболее дорогой частью в ПК.
Шаг 1

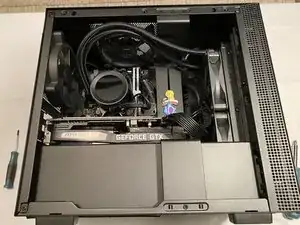

Снимите переднюю панель.
Для этого может потребоваться отвинтить один или два фиксатора, в зависимости от корпуса.
Шаг 2

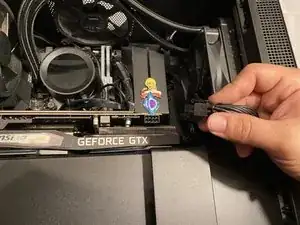

Отсоедините кабель блока питания от видеокарты.
Шаг 3

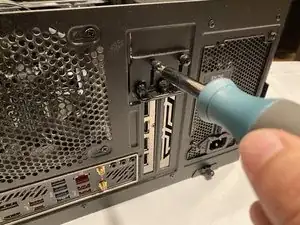

Открутите винты на тыльной панели, чтобы освободить видеокарту.

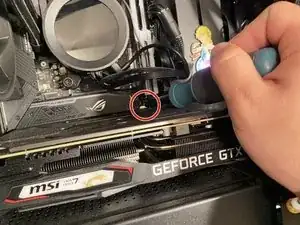

Отключите переключатель разъёма PCIe.
Будьте осторожны при использовании инструмента — его проскальзывание может повредить материнскую плату.
Извлекайте видеокарту строго вертикально.
Шаг 4

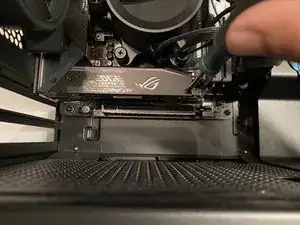

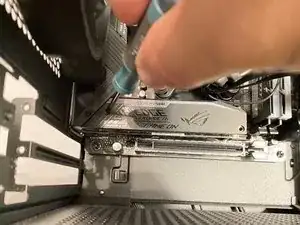

Открутите винты радиатора.

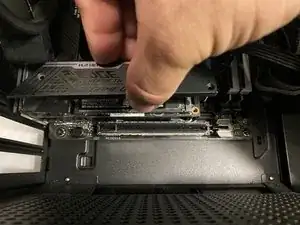

Снимите радиатор вертикально.
Важно снимать его строго вертикально, так как с правой стороны находятся контакты, которые нельзя изгибать.
Шаг 5

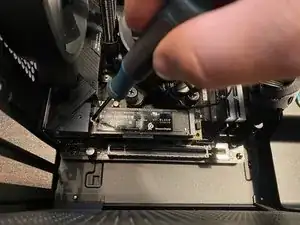

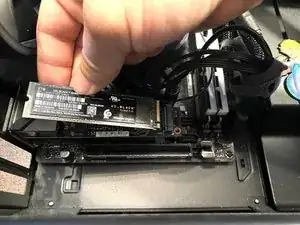

Открутите маленький винт, удерживающий накопитель SSD.

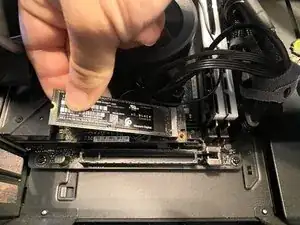

Извлеките SSD под углом.
Следите за тем, чтобы не касаться платы накопителя SSD.
Установите новый накопитель SSD под углом 30–40 градусов.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
