Замена материнской платы Dell Optiplex 745
В этом руководстве пошагово показано, как заменить материнскую плату настольного компьютера Dell Optiplex 745. Для этого потребуется снять корпус и все основные компоненты компьютера, чтобы получить доступ к материнской плате.
Материнская плата компьютера — самая важная часть системы. По сути это «мозг» компьютера. Она управляет всеми компонентами, указывая им, что и когда делать, чтобы обеспечить их совместную и эффективную работу.
Шаг 1

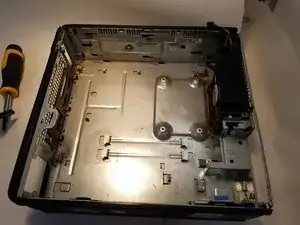

Ориентируйте компьютер так, чтобы фиксатор корпуса находился в левом углу, как показано.
Потяните язычок, который фиксирует корпус на месте.
Держа язычок в вытянутом положении, снимите корпус с компьютера.
Шаг 2

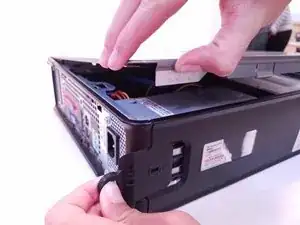

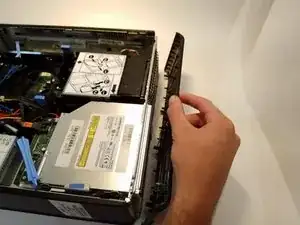

Поднимите три защёлки, фиксирующие переднюю панель. (Для удобства можно использовать пластиковый лопаточный инструмент.)
Снимите пластиковую переднюю панель с компьютера.
Шаг 3

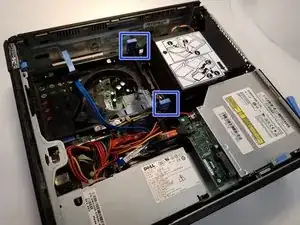

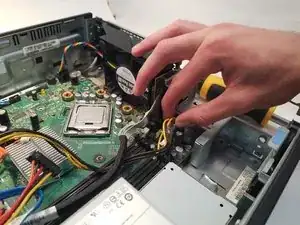

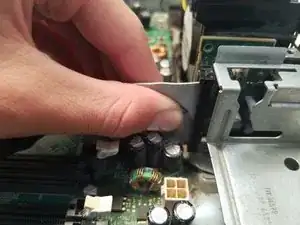

Сожмите две защёлки, фиксирующие крепление вентилятора (обозначены синим квадратом).
Поднимите крепление и выньте его из компьютера.
Шаг 4

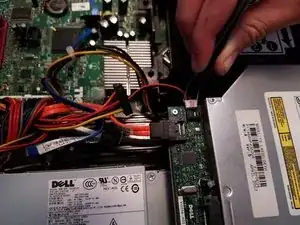

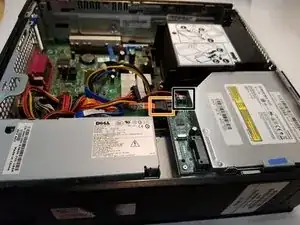

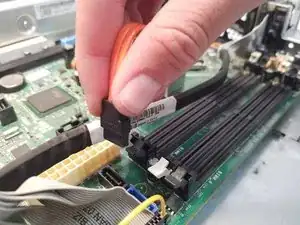

Вытяните оранжевый разъём из CD-привода (обозначен оранжевым квадратом).
Вытяните меньший разъём (обозначен чёрным квадратом). Пинцет облегчит процесс, но не обязателен.
Шаг 5

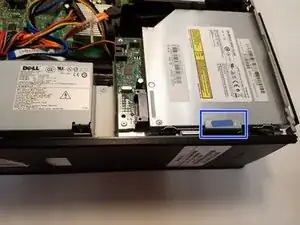

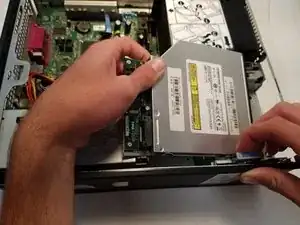

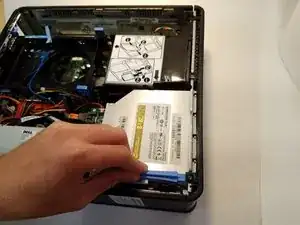

Поднимите фиксатор CD-привода (обозначен синим) прямо вверх.

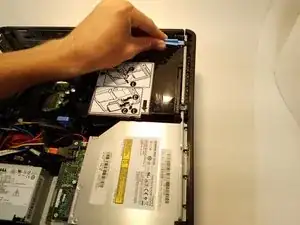

Держа фиксатор поднятым, вытащите CD-привод.
Шаг 6

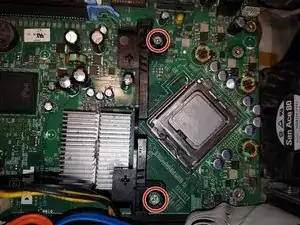

Отверните два винта (обозначены красными кругами), удерживающие радиатор GPU.
Откройте его и затем потяните прямо вверх.
Шаг 7
Отверните два винта (обозначены красным кругом).
Выньте шарнир радиатора GPU.
Шаг 8

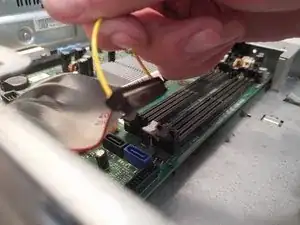

Отсоедините жёлто‑чёрный разъём, подключённый к материнской плате.
Шаг 9

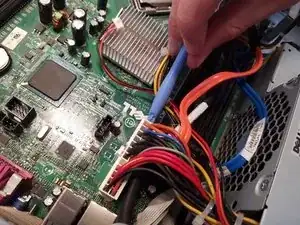

Отсоедините большой белый разъём питания, подключённый к материнской плате.

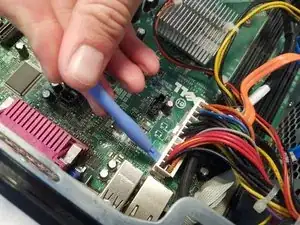

Используйте пластиковый лопаточный инструмент, чтобы поддеть его вверх.
Поочерёдно поддёргивайте с разных сторон, пока он не освободится.
Шаг 10

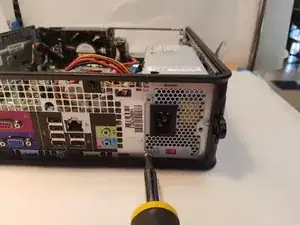

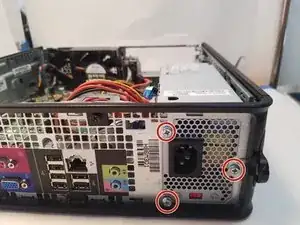

Отверните три винта (обозначены красным).

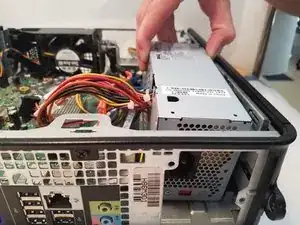

Выньте сетевой адаптер переменного тока.
Если все кабели отключены, адаптер должен легко выдвинуться. В противном случае отключите оставшиеся кабели.
Шаг 11
Снимите с материнской платы синий провод.
Снимите с материнской платы оранжевый провод.
Снимите широкий серый разъём с материнской платы.

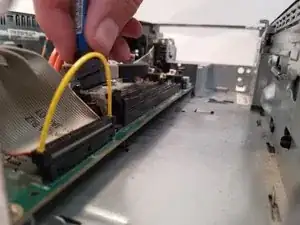

Используйте жёлтую ручку, чтобы потянуть его вверх.
Шаг 12

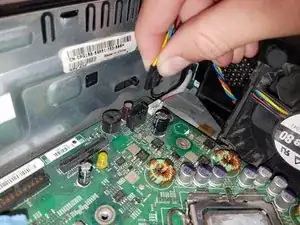

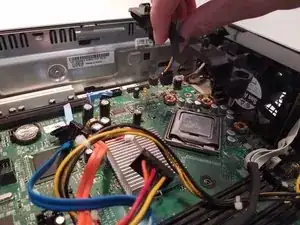

Снимите последний провод, подключённый к материнской плате.
Отсоедините серый провод, подключённый к вентилятору.
Шаг 13

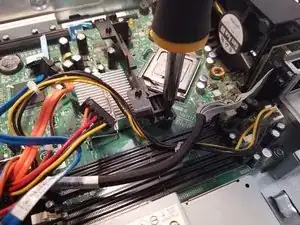

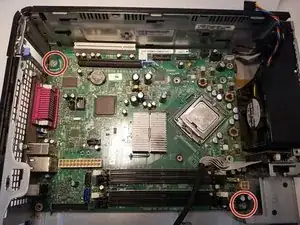

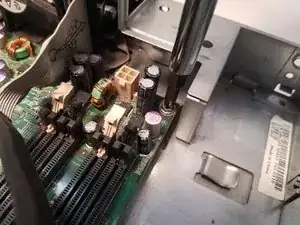

Отверните два винта, удерживающие материнскую плату (обозначены красными кругами).
Шаг 14

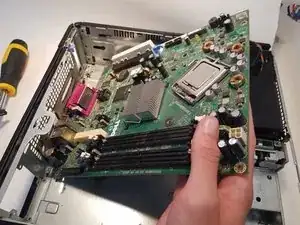

Осторожно приподнимите правую сторону материнской платы.
После того как она поднята над вентилятором, потяните её вправо, чтобы вынуть материнскую плату.
Шаг 15

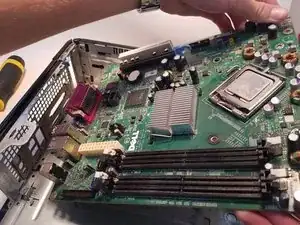

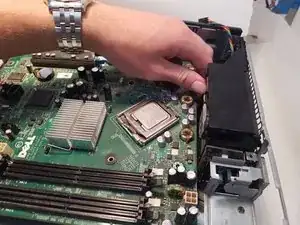

Начиная с левой стороны, вставьте новую материнскую плату.

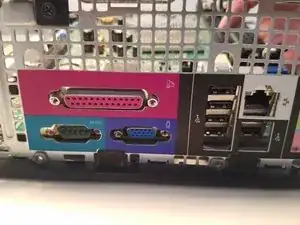

Когда порты совпадут, опустите правую сторону материнской платы.
Затем закрепите винтами и выполните сборку в обратном порядке.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
