ASUS Vivo AiO V241IC Замена HDD и RAM
Недавно я приобрёл новое устройство ASUS All-In-One V241 с медленным жёстким диском Toshiba и 4 ГБ оперативной памяти DDR4.
Это мой первый руководящий материал по замене — надеюсь, он окажется полезным для Вас :)
Шаг 1
Выключите устройство
Разместите его горизонтально на устойчивой поверхности
Удалите 4 винта в нижней части дисплея
Снимите серую панель с боков и потяните её вверх

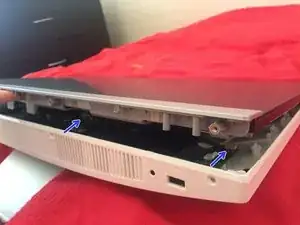

Будьте осторожны при подъёме — от дисплея к материнской плате идут два разъёма. Вы можете безопасно приподнять дисплей на 5–7 см (как на фото)
Шаг 2
После отключения двух разъёмов от материнской платы вы сможете приподнять дисплей

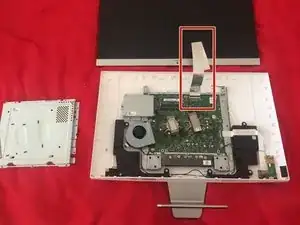

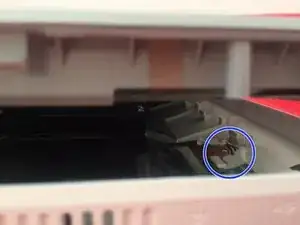

Также имеется разъём от материнской платы к дисплею — не торопитесь с подъёмом дисплея
На этом фото отсутствует металлическая крышка материнской платы
Шаг 3
Теперь видна материнская плата, закрытая металлической крышкой

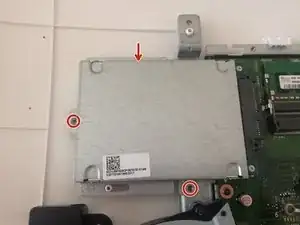

HDD — слева. Снимите винты и извлеките корпус HDD
Шаг 4
Удалите винты с металлической крышки и поднимите её — вы увидите материнскую плату

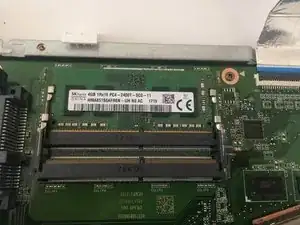

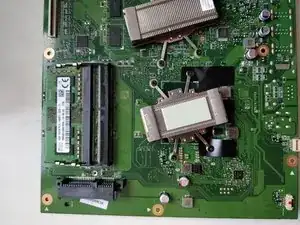

RAM — 2 слота, DDR4 2400 МГц
Шаг 5

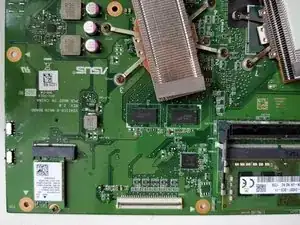

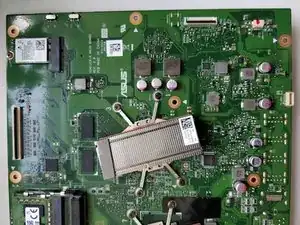

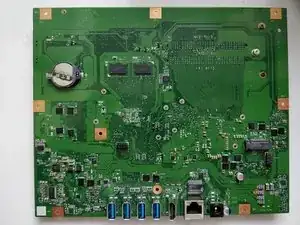

Здесь вы найдёте дополнительные детали материнской платы V241ICR-R rev 2.0.
Это относится к модели ПК V241ICGK-BA111T
Шаг 6

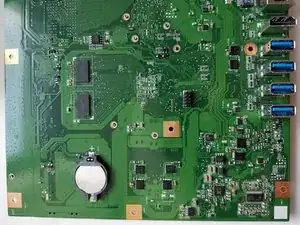

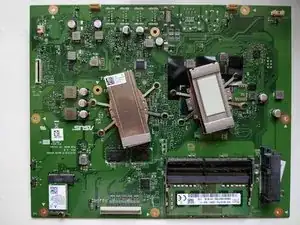

Удалите все отмеченные винты, чтобы получить доступ к другой стороне материнской платы.
Не забудьте центральный винт, вентилятор и все кабели перед подъёмом материнской платы. Она легко поднимается, но под ней может быть клейкая лента.
Шаг 7

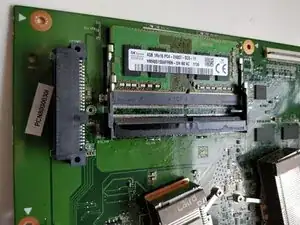

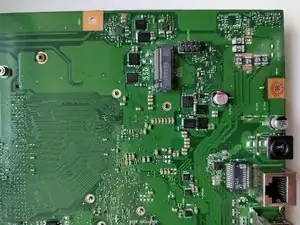

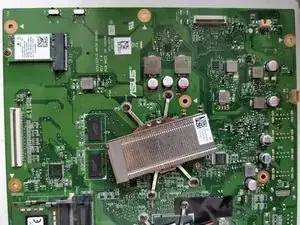

Здесь расположен слот NGFF M.2 (ключ M) для SSD формата 2280.
Установите любой AHCI (mSATA) SSD. Модули с обоими ключами B+M подходят. Обратите внимание: NVMe и другие PCI-E/USB модули НЕ поддерживаются.
Возможно, вам понадобится дополнительный винт для закрепления нового SSD в слоте.
Соберите устройство в обратном порядке
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
