Замена индикатора питания/работы HDD в HP Z2 Mini G3
Индикатор питания и работы жесткого диска показывает, включен ли HP Z2 Mini G3 (Model No. 1LE81UP#ABA). Кроме того, индикатор работы HDD служит индикатором активности жесткого диска.
При обращении с кабелями следуйте правилам безопасной прокладки кабелей и держите их подальше от источников тепла.
Перед работой с внутренними компонентами убедитесь, что питание отключено и кабель переменного тока отсоединён. Снятие комплектующих при включённом питании может повредить устройство или причинить вред Вам.
Компоненты внутри устройства также подвержены статическому повреждению, поэтому старайтесь работать на твердой поверхности, чтобы снизить этот риск.
Шаг 1
Поворачивайте устройство так, чтобы задняя сторона была обращена к Вам.
Перед началом убедитесь, что питание отключено и кабель переменного тока отсоединён. Снятие комплектующих при включённом питании может повредить устройство или причинить вред Вам.
Компоненты устройства подвержены статическому повреждению. Работайте на твёрдой, заземлённой поверхности, чтобы предотвратить повреждение рабочего места.
Шаг 2
Сдвиньте и удерживайте защёлку в направлении выгравированной стрелки (вправо).
Шаг 3
Удерживая защёлку, поднимите панель доступа вверх и на себя и отложите её вниз концом вверх.
Шаг 4
Поверните устройство так, чтобы передняя сторона (с кнопкой питания) была обращена к Вам, и найдите вентилятор процессора.
Шаг 5
Отведите вентилятор вверх под углом 90 градусов.
Шаг 6
Осторожно отключите вентилятор процессора, вытащив провода из материнской платы.
Шаг 7
Опустите вентилятор обратно и аккуратно отстегните защёлки вентилятора, оттягивая каждую защёлку от отверстий в радиаторе.
Шаг 8
Снова отведите вентилятор вверх и извлеките его.
Шаг 9

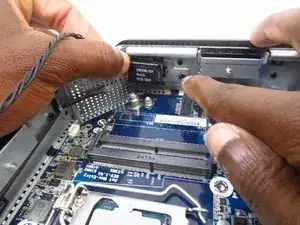

Снимите индикатор работы HDD с фиксирующей скобы.
Шаг 10

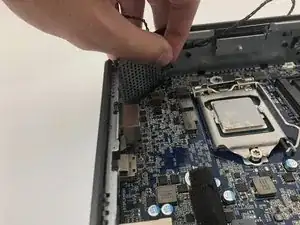

Возьмитесь и поднимите кабель с материнской платы и шасси.
Шаг 11

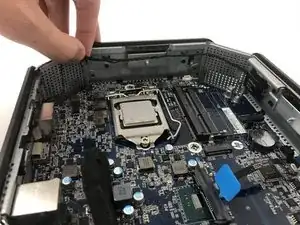

Выньте индикатор работы HDD из шасси.
Шаг 12
Оттяните кабель от материнской платы, чтобы завершить снятие компонента.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
