Разборка Fujitsu Primergy

Потяните за зелёную защёлку на боковой панели и отведите панель назад.

Снимите панель и уберите её в безопасное место.

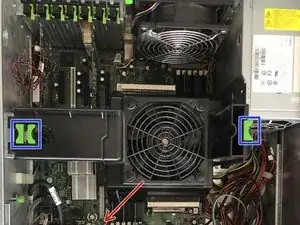

Нажмите на две зелёные защёлки и поднимите вентилятор над процессорами.

Будьте осторожны и действуйте аккуратно, кабель вентилятора короткий (красная стрелка).

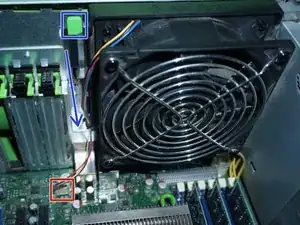

Чтобы снять второй вентилятор, потяните за зелёную защёлку и поднимите вентилятор вверх.

Обратите пристальное внимание на сокет — его можно повредить.

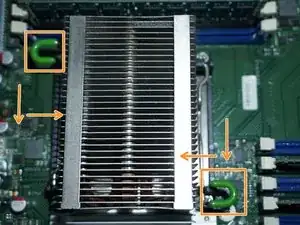

Нажмите вниз и одновременно сдвиньте две зелёные защёлки внутрь (в оранжевом).

Поднимите радиатор.

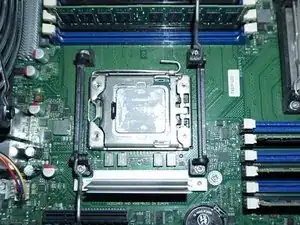

Повторите процедуру, чтобы открыть сокет.

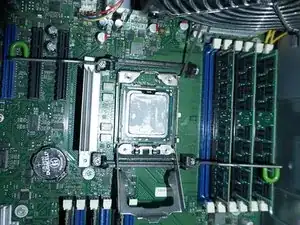

Повторите процедуру, чтобы открыть сокет.

Очистите термопасту и нанесите новую.

Чтобы извлечь модуль оперативной памяти, сильно нажмите на белые защёлки.

Повторите процедуру для всех модулей.

Замены модулей оперативной памяти доступны на Amazon.

Вытяните три зелёные защёлки (в оранжевом) и медленно откройте, как дверь.

Защёлки очень хрупкие.

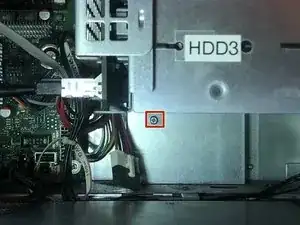

Чтобы снять корзину для жёсткого диска (отсек 3,5"), необходимо отвернуть скрытые винты.

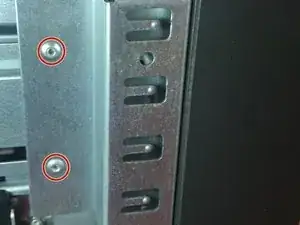

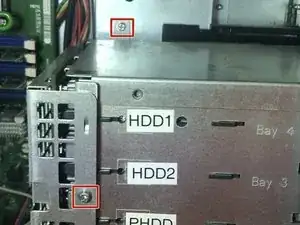

Отверните три винта, как показано на фото.

Отключите кабели и вытяните переднюю часть корзины.

Корзина для оптического привода (отсек 5,25") НЕ подлежит снятию, так как закреплена на корпусе.

Внимание: блок питания может оставаться заряженным даже при выключении. Работайте осторожно.

Отключите все кабели от материнской платы (4x8Pin + 24Pin), периферийных устройств (SATA Power) и корзин.

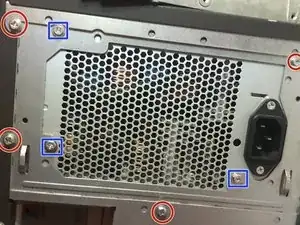

Отверните винт внутри корпуса и винты, расположенные снаружи.

Внешние винты (в синем) крепят блок питания к его корзине и подлежат снятию после извлечения из корпуса.

Сдвиньте блок питания внутрь и вытащите его.

ТРЕБУЕТ ДОЗАВЕРШЕНИЯ
