Замена материнской платы HP Z2 Mini G3
Материнская плата соединяет и питает аппаратные компоненты HP Z2 Mini G3 (модель № 1LE81UP#ABA). Обмен данными между процессором и другими аппаратными компонентами возможен благодаря тому, что материнская плата выступает в роли печатной платы. Если вам нужно заменить материнскую плату, следуйте этому руководству.
Перед началом обязательно убедитесь, что питание выключено и сетевой кабель отсоединён. Удаление аппаратных компонентов при включённом питании может повредить устройство.
Компоненты устройства подвержены статическому повреждению. Работайте на твёрдой, заземлённой поверхности, чтобы предотвратить повреждение рабочей станции.
Шаг 1

Поверните устройство так, чтобы задняя часть была обращена к вам.
Перед началом обязательно убедитесь, что питание выключено и сетевой кабель отсоединён. Удаление аппаратных компонентов при включённом питании может повредить устройство или причинить вам вред.
Компоненты устройства подвержены статическому повреждению. Работайте на твёрдой, заземлённой поверхности, чтобы предотвратить повреждение рабочей станции.
Шаг 2

Сдвиньте и удерживайте защёлку в направлении, указанном гравировкой-стрелкой (вправо).
Шаг 3

Удерживая защёлку, поднимите панель доступа вверх и к себе и отложите её вверх ногами.
Шаг 4

Поверните устройство так, чтобы передняя сторона (сторона с кнопкой питания) была обращена к вам, и найдите вентилятор процессора.
Шаг 5

Откиньте вентилятор вверх под углом 90 градусов.
Шаг 6

Осторожно отключите вентилятор процессора, вытянув провода из материнской платы.
Шаг 7

Опустите вентилятор обратно и аккуратно отстегните защёлки вентилятора процессора, оттягивая каждую защёлку от отверстий радиатора.
Шаг 8

Снова откиньте вентилятор вверх и выньте его.
Шаг 9

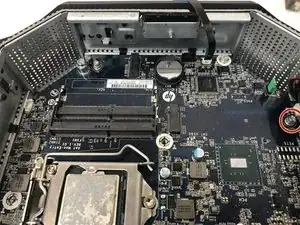

Удалите винт Torx 9 мм с помощью отвёртки T15 Torx, чтобы освободить узел SSD.
Поднимите узел вверх, чтобы вынуть его.
Шаг 10

Вытяните металлический рычаг из-под рамки и поднимите его вверх. Рамка должна сдвинуться из-под винта.
Шаг 11

Поднимите рамку вверх, чтобы получить доступ к процессору.
Обратите внимание на треугольную метку на одном из углов процессора и на кронштейне, на котором он установлен. Треугольники должны совпадать при повторной сборке.
Шаг 12

Возьмите процессор за боковые стороны и аккуратно поднимите его вверх.
Не прикасайтесь к нижней стороне процессора. Это может повредить процессор и помешать его соединению с материнской платой.
Будьте осторожны при установке нового процессора. Соединительные контакты процессора и материнской платы хрупкие и легко повреждаются.
Шаг 13

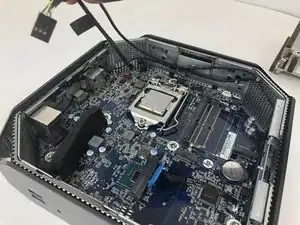

Отсоедините кабель теплового датчика от материнской платы.
Возьмите и приподнимите кабель от корпуса, чтобы полностью снять тепловой датчик.
Шаг 14

В некоторых моделях под вентилятором GPU может быть установлен модуль беспроводной сети.
В этом случае используйте отвёртку T15 Torx, чтобы удалить винт Torx 9 мм из модуля и извлечь компонент.
Шаг 15

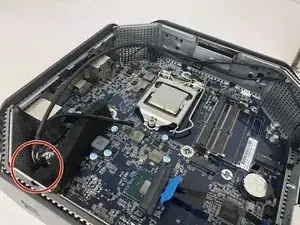

Отключите, затем аккуратно отделите системный динамик от корпуса, взявшись за рамку и оттянув назад.
Вам не нужно снимать динамик из его рамки.
Шаг 16

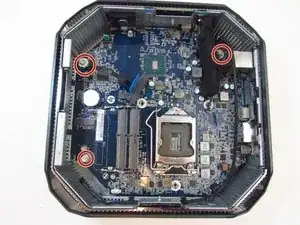

С помощью отвёртки T15 Torx удалите винт Torx 9 мм и два винта Torx 16 мм, которые крепят материнскую плату к корпусу.
Шаг 17

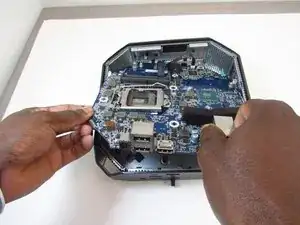

Сдвиньте материнскую плату вперёд и влево, чтобы освободить её от корпуса.

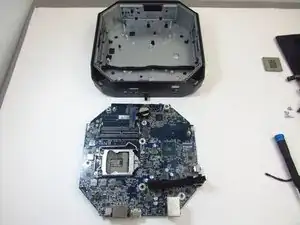

Осторожно потяните и поднимите материнскую плату, удерживая за порты.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
