Замена процессора (CPU) в HP Z2 Mini G3

Поверните устройство так, чтобы задняя сторона была обращена к вам.

Убедитесь, что питание выключено и сетевой кабель A/C отключён перед началом. Снятие компонентов при включённом питании может повредить устройство или причинить вред вам.

Компоненты устройства подвержены повреждению от статического электричества. Работайте на твёрдой заземлённой поверхности, чтобы предотвратить повреждение рабочей станции.

Сдвиньте и удерживайте защёлку в направлении гравированной стрелки (вправо).

Удерживая защёлку, поднимите панель доступа вверх и на себя и отложите её в сторону вверх ногами.

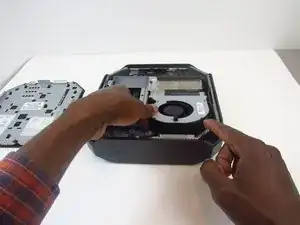

Поверните устройство так, чтобы передняя сторона (со кнопкой питания) была обращена к вам, и найдите вентилятор процессора.

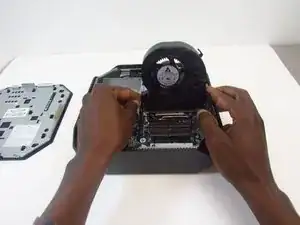

Откиньте вентилятор вверх под углом 90 градусов.

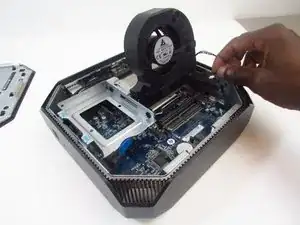

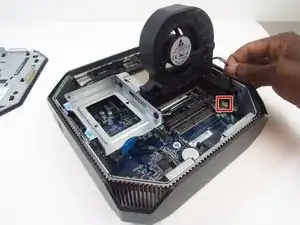

Осторожно отключите вентилятор процессора, вынув провода из материнской платы.

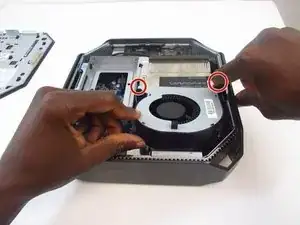

Откиньте вентилятор обратно вниз и осторожно отстегните защёлки вентилятора, оттянув каждую вкладку от отверстий радиатора.

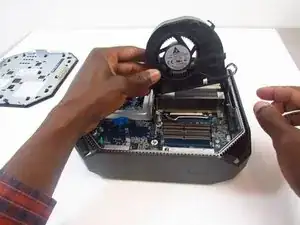

Снова откиньте вентилятор вверх и вытащите его.

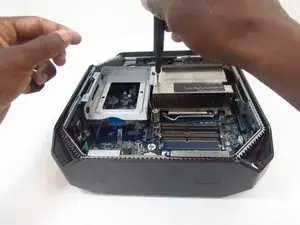

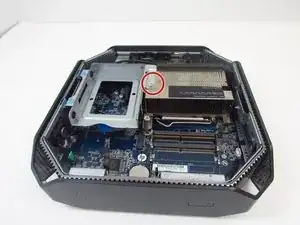

Удалите винт Torx 9 мм с помощью отвёртки T15 Torx, чтобы освободить сборку SSD.

Поднимите сборку вверх, чтобы снять её.

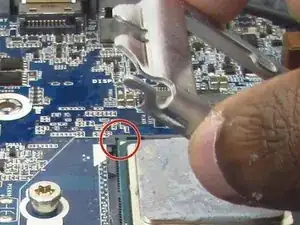

Вытяните металлическую планку из-под рамки и поднимите её. Рамка должна сдвинуться назад из-под винта.

Поднимите рамку вверх, чтобы получить доступ к процессору.

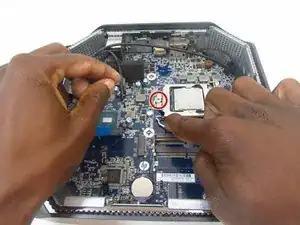

Обратите внимание на треугольную метку в одном из углов процессора и кронштейна, на котором он установлен. Треугольники должны быть совмещены при повторной сборке.

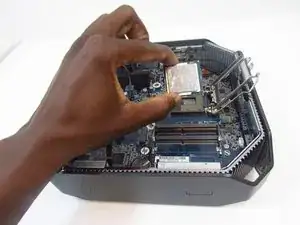

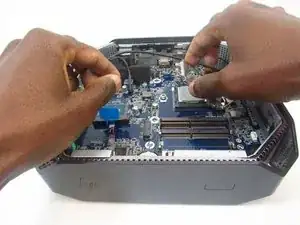

Возьмитесь за процессор с каждой стороны и аккуратно поднимите его вверх.

Не касайтесь нижней стороны процессора. Это может повредить процессор и нарушить соединение с материнской платой.

Будьте осторожны при установке нового процессора. Контакты на новом процессоре и материнской плате хрупкие и легко повреждаются.
