Замена подставки HP Touchsmart IQ506
Замена подставки на модели HP IQ506.
Номер детали подставки, используемой в данной системе, — HP 507866-001. Примечание: в комплект данной детали не входят винты. При отсутствии оригинальных винтов, измерьте их диаметр с помощью цифрового штангенциркуля. На данный момент у меня нет этой информации.
Шаг 1

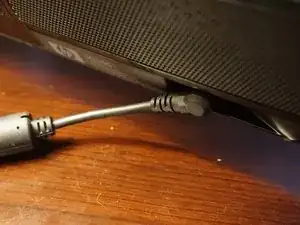

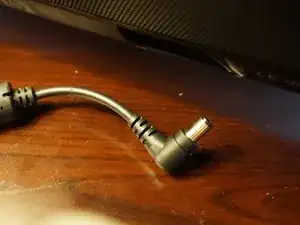

Отключите блок питания от системы.
Шаг 2

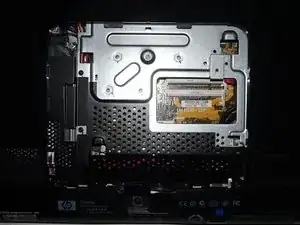

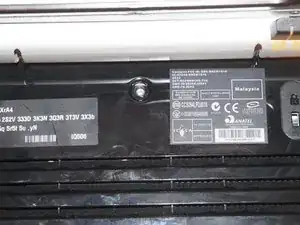

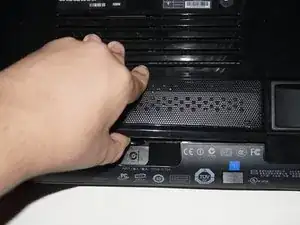

Отвинтите крышку отсека оперативной памяти. Используйте отвёртку Phillips #1. После этого отсоедините защёлку снизу и потяните крышку вперёд.
Шаг 3

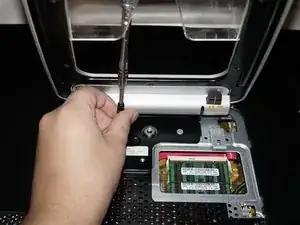

Примечание авторов: отвёртка, использованная здесь, взята из устаревшего набора инструментов LEGACY Pro Tech, выпуск которого был прекращён примерно в 2015 году. Данный набор больше не производится, а отвёртка обладала ограниченным крутящим моментом; тем не менее, на тот момент она была у меня единственной. Если с многокомпонентной отвёрткой у Вас возникают трудности, используйте одноразовую отвёртку Phillips #1 (указана в списке инструментов).
Шаг 4

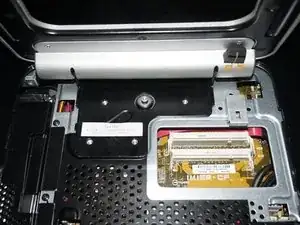

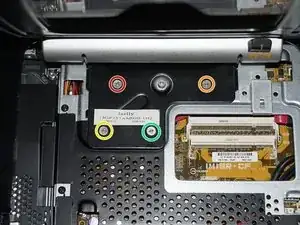

Снимите подставку с устройства. Открутите 4 винта с помощью отвёртки Phillips #1. После этого подставка легко снимется.
Завершение
Чтобы собрать устройство, выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
