Ускоренный метод — CMOS-батарея HP Touchsmart IQ506
Если CMOS-батарея в Вашем HP IQ506 разряжена (или нужно быстро проверить проблему с материнской платой или настройками BIOS), это руководство покажет, как быстро заменить батарею без полной разборки системы.
Примечание: Хотя этот метод исключает необходимость полной разборки системы, процедура несколько сложнее. Если Вы не уверены, что справитесь, разберите систему, чтобы избежать падения батареи за экранирующую пластину. ЭТОТ МЕТОД КАК МИНИМУМ ОТНОСИТСЯ К СРЕДНЕМУ УРОВНЮ СЛОЖНОСТИ.
Предупреждение: для этой процедуры настоятельно рекомендуется использовать антистатические пинцеты. Если Вы не будете их использовать и коснётесь компонента материнской платы, это может привести к серьёзному повреждению.
Если Вы уроните CMOS-батарею, следуйте этому руководству, чтобы извлечь её из системы: полная разборка серии IQ500. Прочтите это перед попыткой заменить батарею данным способом, чтобы решить, какой метод хотите использовать.
Шаг 1
Из-за отсутствия в EET нескольких компонентов, присутствующих в Pro Tech Go, и того, что он всего на 20 долларов дешевле, EET удалён. EET подойдёт для этого руководства, но если Вы выбираете новый набор инструментов для выполнения этого руководства, текущая рекомендуемая комплектация — Pro Tech Go (новый или восстановленный, восстановленный примерно на $32 дешевле) или Pro Tech ($79 новый/~$59.95 восстановленный).
Шаг 2

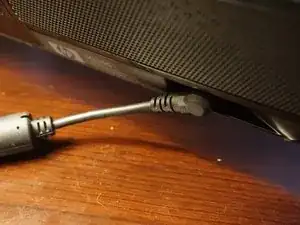

Выключите компьютер и отсоедините адаптер питания.
Шаг 3

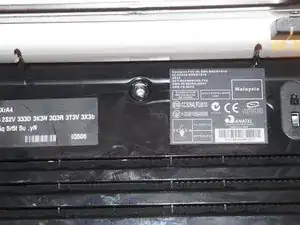

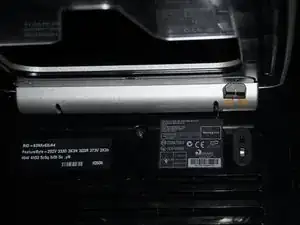

Зафиксируйте подставку системы перед началом. Удерживайте подставку поднятой, одновременно нажимая защёлку в сторону зафиксированной части.
Шаг 4

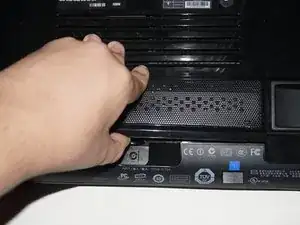

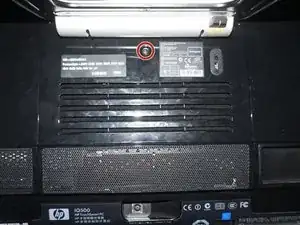

Удалите винт крышки отсека оперативной памяти. После снятия винта отщёлкните крышку.
Шаг 5

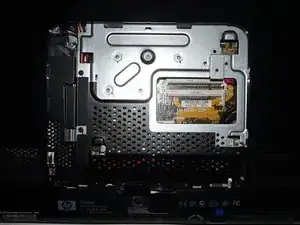

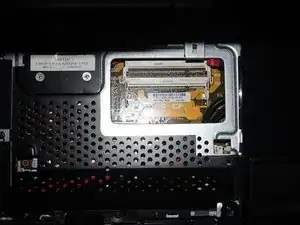

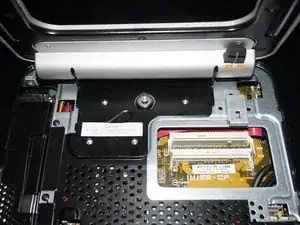

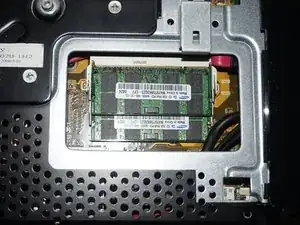

Отщёлкните планки оперативной памяти из слотов на плате. По возможности поместите модули в антистатичное место.
Шаг 6
Некоторым будет удобнее сначала удалить верхние винты подставки. Эти винты могут быть трудноудалимы.

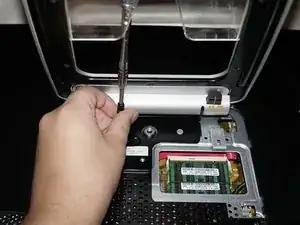

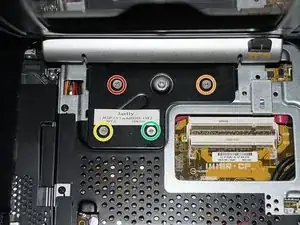

Снимите подставку с системы. Используйте крестовую отвертку Phillips #1, чтобы ослабить 4 винта.
Шаг 7
Здесь метод, описанный в руководстве, становится более сложным. НЕ ПРОДОЛЖАЙТЕ, если Вы не умеете разбирать систему на случай, если батарея упадёт внутрь! ВАЖНО: используйте пинцет с притуплёнными концами.

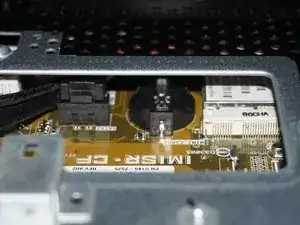

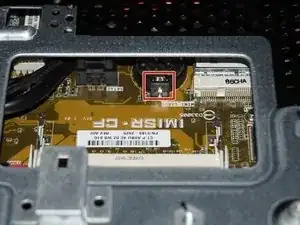

Отщёлкните верхнюю часть крепления батареи ногтями. Пинцет пока не требуется.
Шаг 8

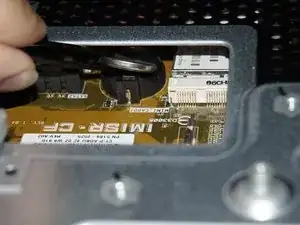

Когда батарея отщёлкнута, возьмите её пинцетом. Вытяните батарею, удерживая плотный захват, чтобы не уронить её.
Шаг 9

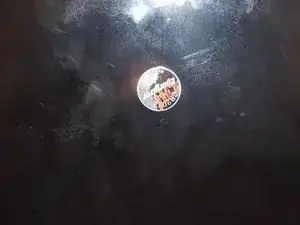

Пример: если Вы заменили батарею в мае 2016 года, напишите на батарее 5/16. Если хотите использовать полный формат Д/М/Г, разместите его на шасси, а на самой батарее — сокращённую дату с помощью этикеткопечатающего устройства.
Оставьте пометку на крышке отсека оперативной памяти в незаметном месте или укажите дату замены на новой батарее.
Шаг 10
Убедитесь, что не уроните батарею внутрь корпуса!

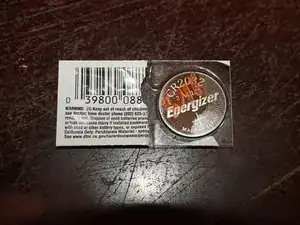

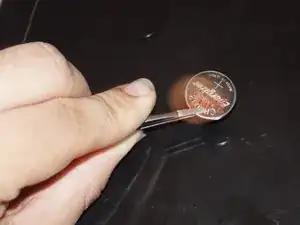

Откройте упаковку с новой батареей и возьмите её пинцетом. Не берите слишком слабо, чтобы она не выскользнула, но захват должен быть таким, чтобы Вы могли удерживать её надёжно.
Шаг 11

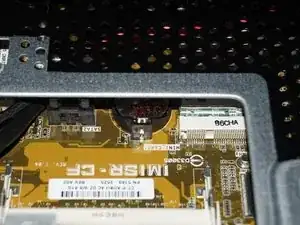

Держась пинцетом, медленно вставьте батарею в зажим. Как только она войдёт, держите батарею одним пальцем при вынимании пинцета.
Шаг 12

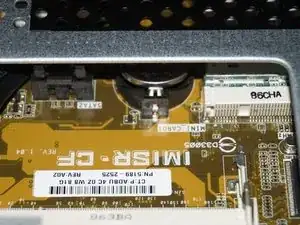

Когда батарея в зажиме, прижмите её, чтобы зафиксировать в системе.
Шаг 13
(Только с классической ручкой iFixit): верхние винты петли могут быть трудно доступны. Если у Вас классическая ручка отвёртки iFixit, зафиксируйте подставку в вертикальном положении и подведите отвёртку сзади под подставку, чтобы добраться до верхних винтов. С 64-битным драйвером Manta или ручкой EET это обычно не требуется. Удаляйте нижние винты как обычно.
Заключение
Для сборки устройства замените подставку, модули оперативной памяти и крышку отсека памяти. Также потребуется перенастроить BIOS. После удаления батареи система вернётся к значениям контрольной суммы по умолчанию.
Перевод руководства с ifixit.com
