Замена картридера Aspire T180
Руководство по замене считывателя карт памяти в модели T180. Из‑за высокой частоты отказов этих считывателей замена на идентичный модуль не рекомендуется.
Шаг 1

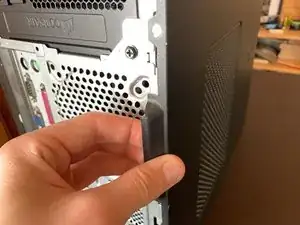

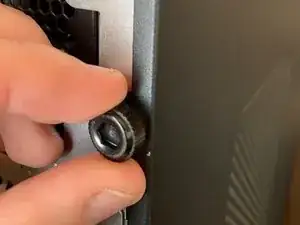

Найдите 2 винта на правой стороне задней панели корпуса и выкрутите их.

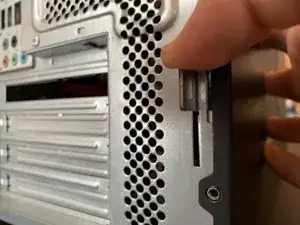

Найдите большую металлическую защёлку сразу над нижним винтом и нажмите на неё вниз, одновременно оттягивая боковую панель к задней части. Панель должна сдвинуться и сняться.
Шаг 2
Если у вас нет длинных тонких пинцетов, жёсткий диск придётся вынуть, чтобы отключить картридер.

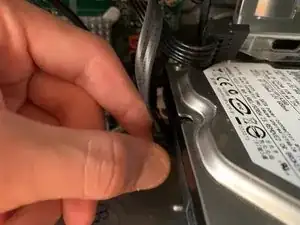

Начните с снятия обоих кабелей с жёсткого диска и отключения всех кабелей на материнской плате, находящихся перед диском.

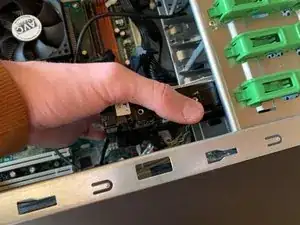

Сдвиньте зелёную пластиковую вкладку влево и аккуратно извлеките жёсткий диск. Осторожно положите его.
Шаг 3

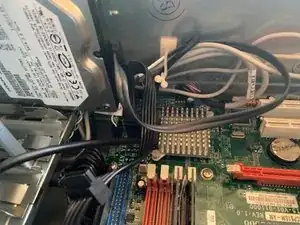

Найдите чёрный разъём в правом нижнем углу материнской платы.

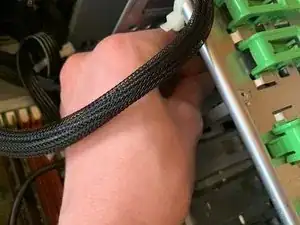

Разведите хомут, удерживающий серые кабели перед ним, и отведите их в сторону.

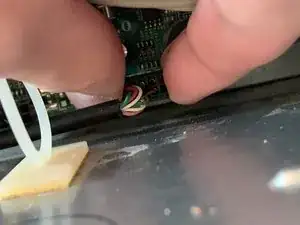

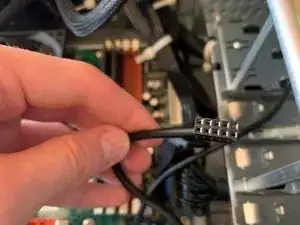

Вытащите чёрный разъём. НЕ ТЯНИТЕ ЗА КАБЕЛЬ, ЕСЛИ ПЛАНИРУЕТЕ ПОВТОРНО ИСПОЛЬЗОВАТЬ КАРТРИДЕР!
Шаг 4

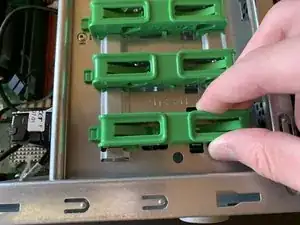

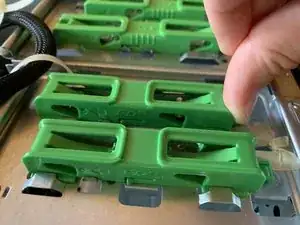

Сдвиньте самую верхнюю зелёную вкладку на отсеках 3,5" вправо.

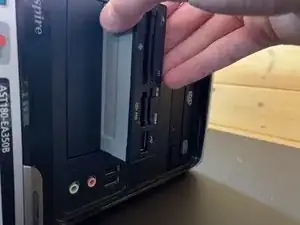

Выдвиньте картридер наполовину, а затем достаньте его спереди.
Шаг 5
Вставьте новый картридер и аккуратно задвигайте, пока его лицевая панель не станет вровень с остальной передней панелью.

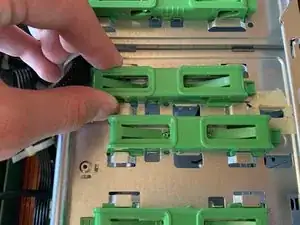

Сдвиньте зелёную вкладку обратно, чтобы зафиксировать его.
Шаг 6
Найдите отсутствующее отверстие на разъёме и совместите его с отсутствующим штифтом на материнской плате.
Подключите разъём. Не давите слишком сильно — можно повредить материнскую плату.
Шаг 7
Вставьте жёсткий диск обратно и снова подключите его. Не забудьте зафиксировать, сдвинув зелёную вкладку.
Соберите все кабели вместе и заново закрепите их хомутом.
Заключение
Для завершения сборки наденьте боковую панель и вкрутите оба винта обратно.
