Замена процессора и памяти в System x3650
В этом руководстве мы будем обновлять процессор(ы) и оперативную память на сервере IBM System x3650, модель 7979. Установкой более быстрого процессора, второго процессора или увеличением объема основной памяти можно повысить производительность этого компьютера. Этот сервер спроектирован с учётом обслуживания, поэтому процедура достаточно проста. Некоторые компоненты системы даже поддерживают горячую замену. Рассмотрим обновление подробнее.
Обратите внимание, что при проведении обслуживания компьютера силовой кабель следует отключить в целях безопасности. Устройство должно находиться на твёрдой поверхности. Из‑за габаритов и веса при перемещении устройства в другое место рекомендуется привлекать помощника.
Шаг 1
Убедитесь, что вы отключили силовой кабель перед началом обслуживания.

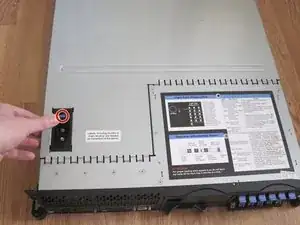

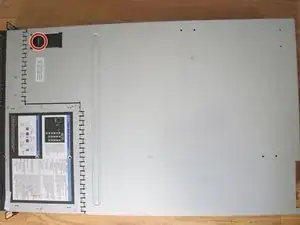

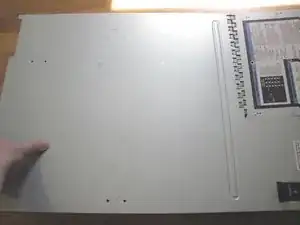

Поднимите защёлку на верхней крышке вверх.
Сдвиньте крышку наружу.
Шаг 2

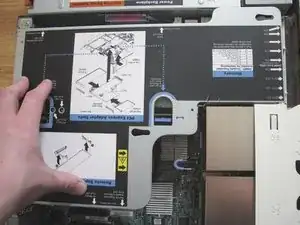

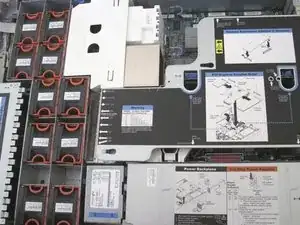

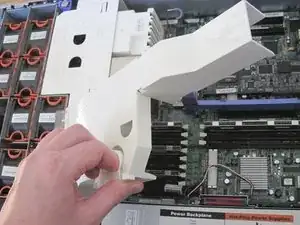

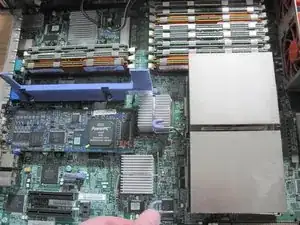

Нажмите две защёлки на сборке riser‑карты, указанные синими стрелками и контурами.
Медленно извлеките сборку riser‑карты.

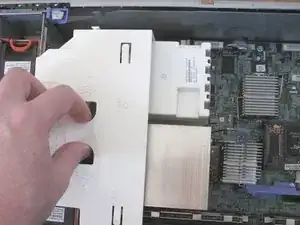

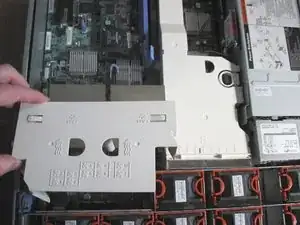

Это позволит снять белые пластиковые направляющие воздушного потока.

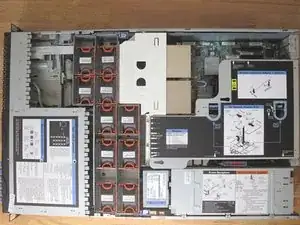

Это обеспечит доступ к компонентам компьютера, которые нужно заменить.
Шаг 3

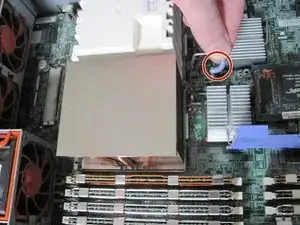

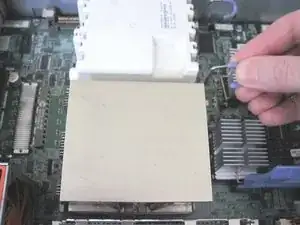

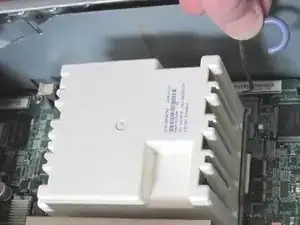

Переведите рычаг крепления радиатора в открытое положение и снимите радиатор.
Это обеспечит доступ к процессору.
Шаг 4

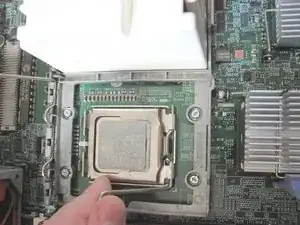

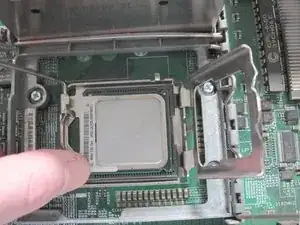

Откройте рычаг фиксации процессора.
Извлеките старый процессор из сокета.
Шаг 5

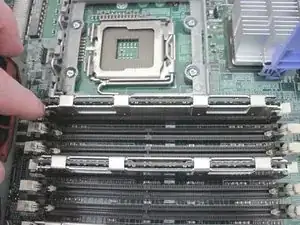

Снимите старую оперативную память, если её требуется заменить.
Отстегните зажимы на обоих концах слота.
Выньте модуль памяти.
Шаг 6
Установите новые модули памяти в пустые слоты RAM до четкой фиксации.
Зажимы на обоих концах слота должны щёлкнуть и зафиксировать модуль.
Смотрите эту ссылку для последовательности установки DIMM.
Шаг 7

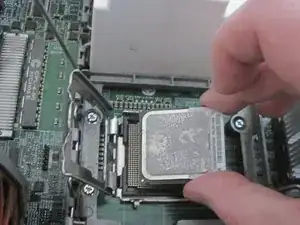

Вставьте новый процессор в сокет.
Убедитесь, что чип процессора установлен правильно (его отмеченный угол должен быть внизу слева).

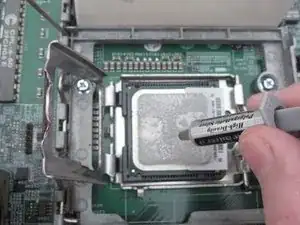

При необходимости нанесите термопасту на верхнюю часть процессора.
Закройте рычаг фиксации процессора.
Ненадёжная или неправильная установка может повредить процессор или контакты сокета.
Шаг 8
Установите радиатор сверху на процессор.
Переведите рычаг крепления радиатора в закрытое положение.
Шаг 9

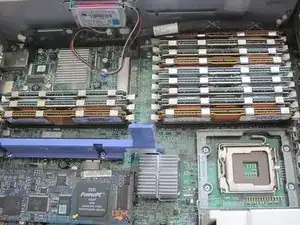

Если необходимо установить второй процессор, переведите рычаг крепления радиатора в открытое положение.

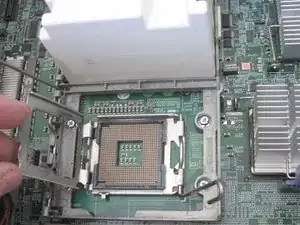

Снимите белую пластиковую заглушку со второго сокета.
Повторите шаги 7 и 8 для второго процессора/сокета (вставьте процессор и радиатор).
Шаг 10
Вставьте пластиковые направляющие воздушного потока обратно на места.
Установите сборку riser‑карты, задвинув её в слот.
Шаг 11
Плотно сдвиньте верхнюю крышку на место.
Убедитесь, что защёлка находится в опущенном положении.
Заключение
Следуйте этому руководству для замены или обновления процессора и памяти в IBM System x3650. Можно установить до 2 процессоров. Можно установить до 48 ГБ оперативной памяти.
