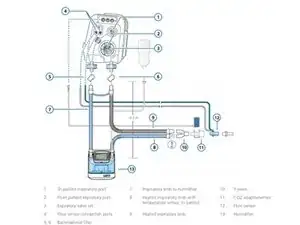

Замена бактериального фильтра HAMILTON C-1 (схема с двумя контурами вдоха/выдоха)
Замена бактериального фильтра в HAMILTON-C1 обеспечивает отсутствие контаминации в путях подачи и отвода газа респиратора. Имейте в виду, что все бактериальные фильтры предназначены для однократного использования на одного пациента! Это руководство по замене бактериального фильтра для схемы с ДВУМЯ КОНТУРАМИ. Чтобы найти руководство по замене бактериального фильтра для коаксиальной схемы, нажмите здесь: Замена бактериального фильтра HAMILTON C-1 (коаксиальная схема)
Для получения дополнительной информации о конкретных типах фильтров, предлагаемых Hamilton Medical:
- https://www.hamilton-medical.com/dam/jcr...
Для получения дополнительной информации об использовании фильтров при COVID-19 и других крайне инфекционных заболеваниях:
- https://www.hamilton-medical.com/en_US/C...
Шаг 1
Разместите Hamilton-C1 так, чтобы правая сторона устройства была обращена к Вам.
Шаг 2

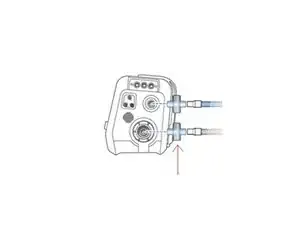

Отсоедините использованный/контаминированный ВДОХНОВИТЕЛЬНЫЙ бактериальный фильтр от контура
Осторожно поверните и вытяните использованный/контаминированный бактериальный фильтр из выхода вдоха.
Затем поверните и вытяните использованный/контаминированный бактериальный фильтр из дыхательного контура вдоха.
Использованный/контаминированный бактериальный фильтр теперь должен быть удалён из порта вдоха.
При повторной сборке на этом шаге будет использован новый/неконтаминированный ВДОХНОВИТЕЛЬНЫЙ бактериальный фильтр. Кроме того, применяйте движение с поворотом и вдавливанием.
Шаг 3

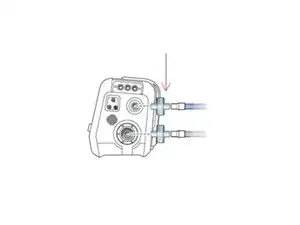

Отсоедините использованный/контаминированный ВЫДОХНОВИТЕЛЬНЫЙ бактериальный фильтр от контура
Осторожно поверните и вытяните использованный/контаминированный бактериальный фильтр из выхода выдоха.
Затем поверните и вытяните использованный/контаминированный бактериальный фильтр из дыхательного контура выдоха.
Использованный/контаминированный бактериальный фильтр теперь должен быть удалён из порта выдоха.
При повторной сборке на этом шаге будет использован новый/неконтаминированный ВЫДОХНОВИТЕЛЬНЫЙ бактериальный фильтр. Кроме того, применяйте движение с поворотом и вдавливанием.
Шаг 4
Два новых бактериальных фильтра теперь должны быть установлены в соответствующие порты вдоха и выдоха.

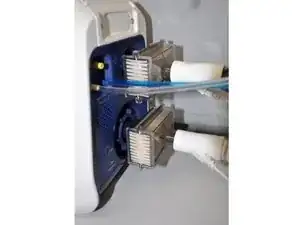

После выполнения всех шагов конечный результат должен выглядеть так:
Заключение
Для повторной сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
