Разборка UIM и пластикового покрытия Viasys Avea
Настоящее руководство направлено на удаление UIM и, в свою очередь, доступ к прикрепленному пластиковому покрытию.
Удаление UIM и пластикового покрытия обсуждается в исправлении D сервисного руководства:
- Глава 4: Сборка и Разборка, с. 50-51
ВАЖНО: Это руководство по ремонту было разработано студенческой командой iFixit на основе собственного сервисного руководства Viasys/CareFusion. Ни iFixit, ни это руководство по ремонту не является одобренным или связанным с Viasys или CareFusion.
Шаг 1

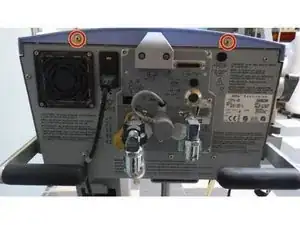

Удалите «резиновый воротник», расположенный на задней части UIM, схватив один из двух резинок внизу. Тяните уверенно в «дугообразном» движении.
Шаг 2
Потяните UIM вперед и найдите винт с крестообразным шлицем на крышке передней арматуры. Удалите (1) винт с крестообразным шлицем с крышки передней арматуры. Уберите крышку передней арматуры.
Шаг 3
Удалите два крепежных винта, которые теперь видны внутри «крышки задней арматуры». Наклоните UIM вниз и снимите «крышку задней арматуры».
Шаг 4
Удалите (4) гайки KEP 11/32, которые фиксируют открытие «пластикового верхнего покрытия» на шасси.
Удалите (2) винта с крестообразным шлицем, которые фиксируют «пластиковое верхнее покрытие» к заднему шасси.
Сдвиньте верхнее «пластиковое покрытие» вверх и вперед от шасси.
Шаг 5
Удалите (2) винта с крестообразным шлицем и шайбы, которые фиксируют кабель HSSC на GDE. Отключите кабель HSSC.
Аккуратно проденьте кабель HSSC через открытие «пластикового верхнего покрытия».
Шаг 6
Поддерживая UIM, удалите (4) гайки 3/8, которые крепят опору UIM к пневматике.
Поднимите UIM с пневматики и отложите в сторону.
Удалите пластиковое покрытие и отложите в сторону.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
