Замена предохранителя обогревателя ResMed AirSense 10
Если функция увлажнителя в вашем вентиляторе ResMed AirSense 10 перестала работать, простая замена предохранителя обогревателя может решить проблему. Этот гид также предоставит вам информацию для полной замены обогревательной плиты.
Шаг 1

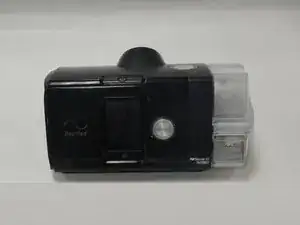

Слегка надавите большим пальцем на верхнюю часть резервуара и положите четыре пальца на его дно.
Вытяните резервуар прямо наружу, пока он не освободится от устройства.
Шаг 2

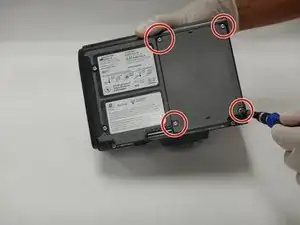

Удалите четыре винта по 10 мм с нижней части устройства с помощью отвертки Torx T10.
Шаг 3

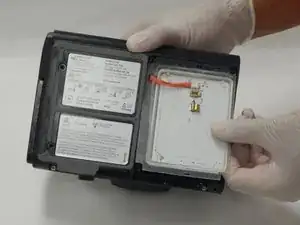

После того как пластиковая крышка будет снята, вы сможете увидеть заднюю часть обогревательной плиты. Мы снимем ее с устройства, чтобы упростить замену предохранителя.

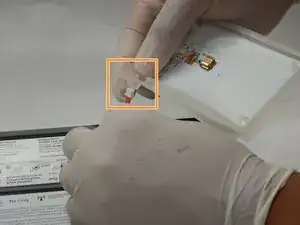

Сжимаем три красные провода, потяните прямо назад за провод питания обогревателя, пока он не выйдет из разъема.
После того как провод будет удален из разъема, его необходимо протянуть через резиновую втулку.
Осторожно потяните провода к разъему, пока белый разъем не коснется резиновой втулки.
Используя легкое усилие, протолкните белый разъем на конце проводов обогревателя через резиновую втулку.
Шаг 4

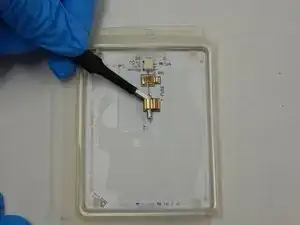

С помощью прямых пинцетов отодвиньте предохранитель от корпуса предохранителя, пока основная часть предохранителя не станет видна.
Возьмите прямые пинцеты, схватите корпус предохранителя и вытяните его из корпуса.

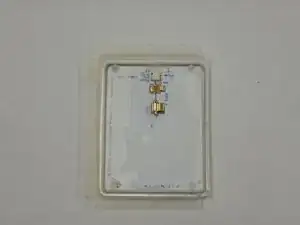

Убедитесь, что провод предохранителя не согнут. Использование отверстий в корпусе в качестве ориентира позволит вам установить предохранитель в правильной ориентации.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
