Замена двигателя насоса ResMed AirSense 10

Разместите ResMed AirSense 10 так, чтобы резервуар для воды был обращён к вам.

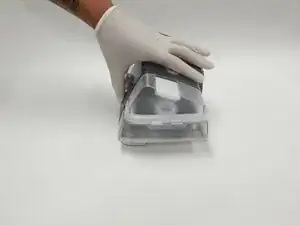

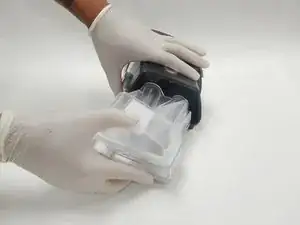

Удерживая верхнюю и нижнюю части резервуара для воды, потяните его прямо наружу и от устройства.

Разместите ResMed AirSense 10 экраном к себе, чтобы снять переднюю крышку.

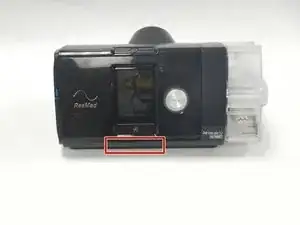

Поместите палец под выемку под кнопкой «Домой» и подденьте переднюю крышку, чтобы снять её.

Для этого потребуется умеренное усилие.

Снимите два винта Torx T10 длиной 14 мм, которые были обнажены после снятия передней крышки.

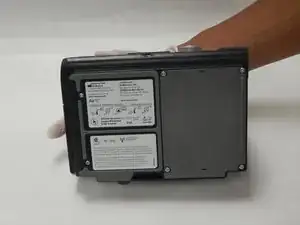

Поверните устройство так, чтобы нижняя часть ResMed AirSense 10 была обращена к вам.

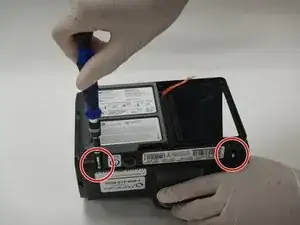

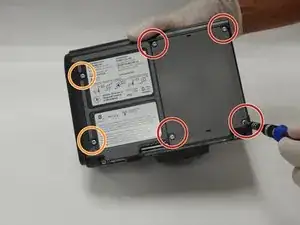

Снимите четыре винта Torx T10 длиной 10 мм, затем отложите винты и пластиковую крышку нагревательной пластины в сторону.

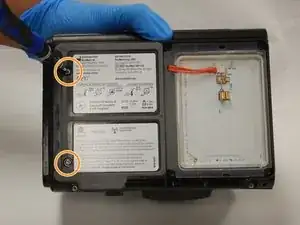

Снимите оставшиеся два винта Torx T10 длиной 14 мм.

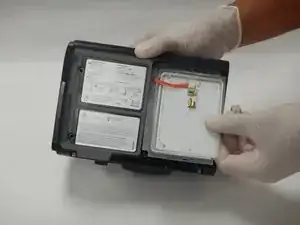

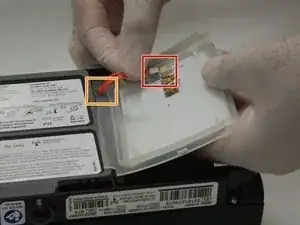

После снятия крышки нагревательной пластины отсоедините оранжевый провод от предохранителя.

Осторожно протяните оранжевый провод через силиконовую прокладку.

Полностью извлеките нагревательную пластину из ResMed AirSense 10.

Снимите оставшиеся два винта Torx T10 длиной 14 мм, удерживающие раму вместе.

Ориентируйте ResMed AirSense 10 так, чтобы задняя часть корпуса была обращена к вам. Воздуходувной выход должен быть направлен в вашу сторону.

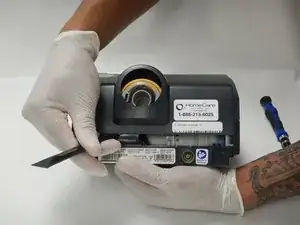

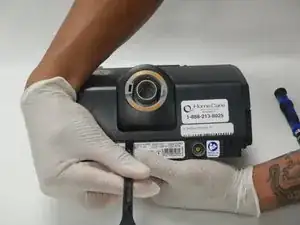

Используйте пластиковую лопатку, чтобы поддеть корпус ResMed AirSense 10 и снять его с устройства.

Полностью снимите корпус с рамы ResMed.

Разместите ResMed AirSense 10 экраном к себе.

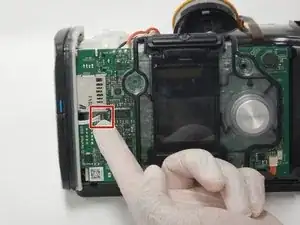

Аккуратно отсоедините 4-контактный разъём, расположенный слева от экрана.

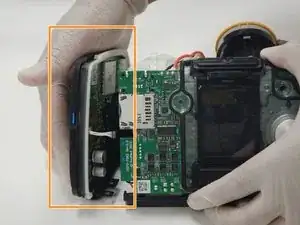

Полностью снимите левую панель ResMed.

Разместите ResMed AirSense 10 так, чтобы воздушный выход был обращён к вам.

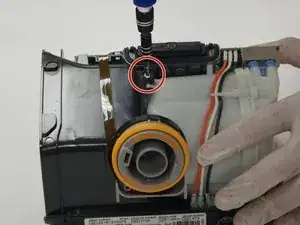

Снимите винт Torx T10 длиной 14 мм, расположенный между воздуховодом и передним экраном.

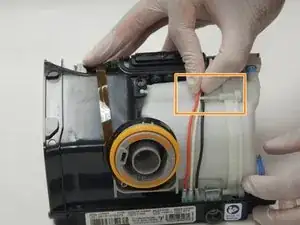

Снимите провода с крючка корпуса насоса.

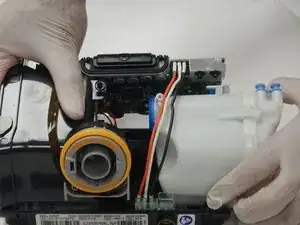

Аккуратно начните снимать корпус насоса с ResMed AirSense 10, пока не обнажится проводной разъём.

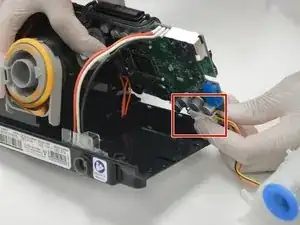

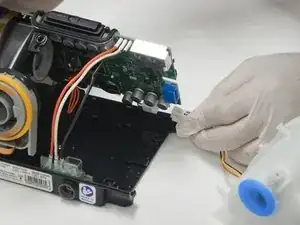

Разомкните зажим разъёма проводов, соединяющих корпус насоса с материнской платой, чтобы полностью отсоединить насос.

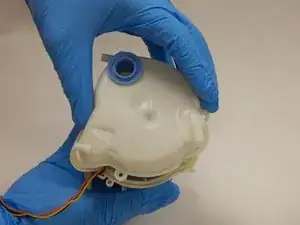

Ориентируйте корпус насоса так, чтобы провода были обращены к вам.

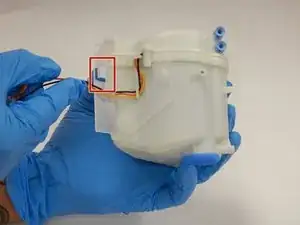

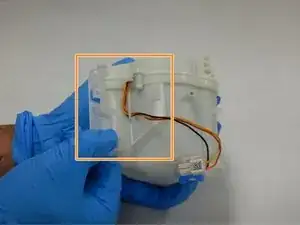

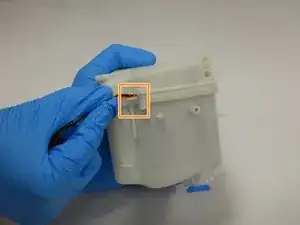

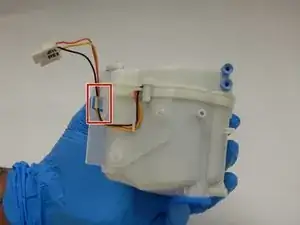

Снимите провода с внешней клипсы.

Затем снимите пластиковый фиксатор с корпуса насоса.

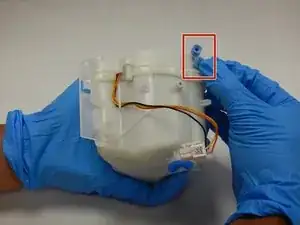

Снимите синюю силиконовую прокладку в правом углу.

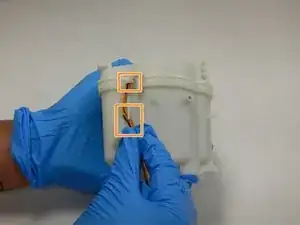

Снимите провода с оставшихся крючков.

Ориентируйте корпус насоса так, чтобы он был обращён к выпускному патрубку.

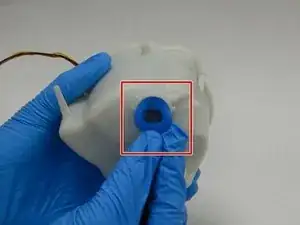

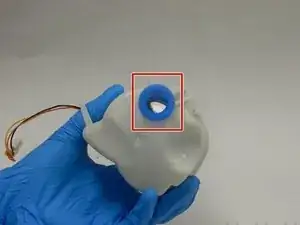

Вдавите выпускной носик в корпус насоса.

Ориентируйте корпус насоса к трем винтам Torx T10.

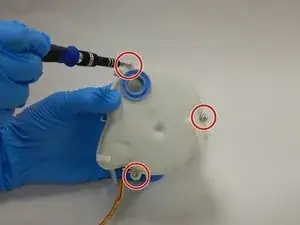

Снимите три винта Torx T10 длиной 14 мм.

Снимите верхнюю часть корпуса насоса.

Извлеките узел насоса из корпуса и расположите узел так, чтобы монтажная пластина была обращена к вам.

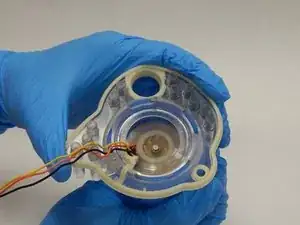

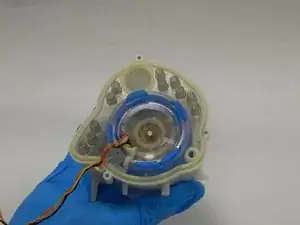

После извлечения узла насоса есть монтажная пластина, которую нужно снять для доступа к насосу.

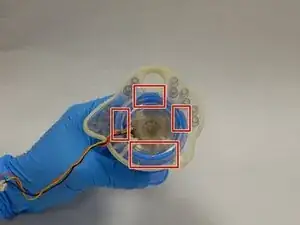

К монтажной пластине прикреплены 5 резиновых выступов, соединяющих её с резиновым чехлом, закрывающим насос.

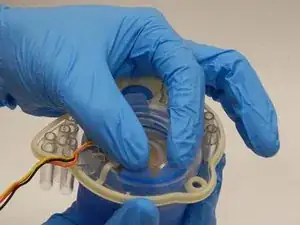

Протолкните выступы через отверстия в монтажной пластине.

Отделите монтажную пластину от резинового чехла.

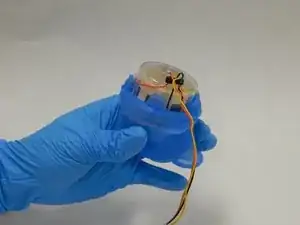

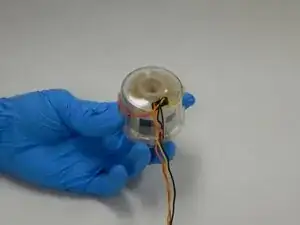

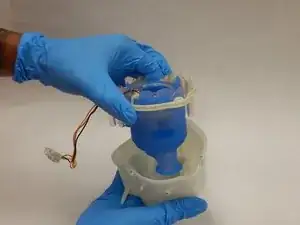

Снимите резиновый чехол, чтобы обнажить насос.

Не повредите провода при снятии резинового чехла.

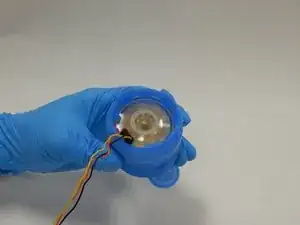

Обнажённый насос теперь можно очистить и осмотреть на предмет повреждений.
