Замена материнской платы ResMed AirSense 10

Снимите водяной резервуар, осторожно потянув его наружу.

Подденьте лицевую панель пальцем или инструментом для вскрытия.

При поддевании прикладывайте умеренную силу.

Снимите лицевую панель с верхней крышки.

При сборке и разборке с каждой стороны вы услышите щелчок у углубления.

Отверните и снимите два винта TR10 Torx длиной 11,8 мм, которые открылись после снятия лицевой панели.

Отвинтите и снимите два винта TR10 Torx длиной 11,8 мм с нижней части устройства.

Снимите верхнюю крышку с остальной части устройства.

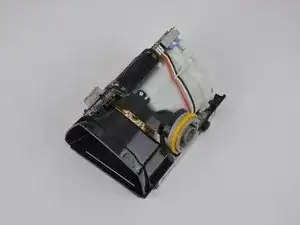

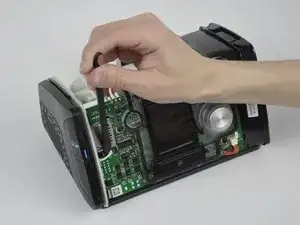

Вставьте двузубый лопаточный инструмент за чёрный разъём на белых проводах от платы беспроводной связи.

Аккуратно надавите от материнской платы в сторону чёрного разъёма.

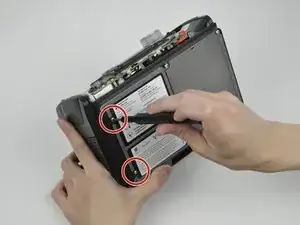

Снимите два винта TR10 Torx длиной 11,8 мм с стороны воздушного фильтра под устройством.

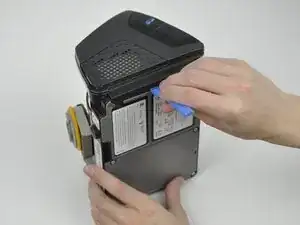

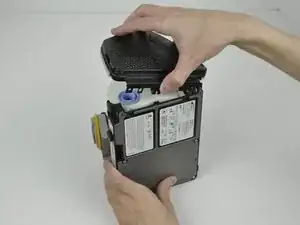

Используйте инструмент для вскрытия, чтобы поддеть крышку со стороны воздушного фильтра и отжать её от корпуса устройства.

Оттяните крышку со стороны фильтра прямо от корпуса устройства.

Поверните наружное кольцо выходного отверстия воздуха против часовой стрелки, чтобы ослабить ленточный кабель.

По мере ослабления ленты можно подложить под неё палец для поддержки и аккуратно потянуть кабель вверх от рамки.

Не вытягивайте ленточный кабель более чем на 3,8 см от верха чёрного пластикового корпуса. Чрезмерное вытягивание может повредить кабель.

Возьмите по тонким сторонам жёсткую пластиковую застёжку на конце ленточного кабеля, которая соединяется с материнской платой.

Аккуратно потяните жёсткий пластиковый конец ленточного кабеля вверх от верха материнской платы и слегка покачайте его из стороны в сторону, чтобы отсоединить.

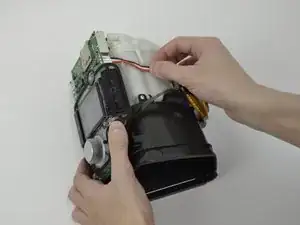

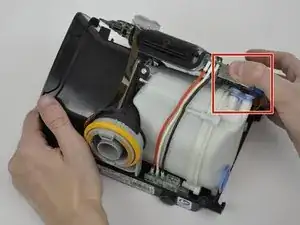

Проведите красный, белый и чёрный провода из-под пластиковой защёлки на верхней части корпуса насоса.

Аккуратно оттяните серебристый корпус от корпуса насоса, чтобы отсоединить два маленьких трубопровода.

При сборке устройства убедитесь, что синий резиновый адаптер установлен на месте.

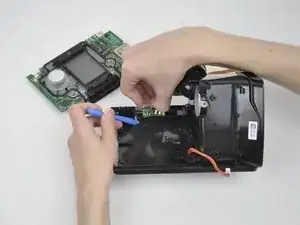

Используйте инструмент для вскрытия, лопаточку или ногти, чтобы надавить на разъём на оранжевых проводах. Потяните разъём вниз в направлении низа материнской платы.

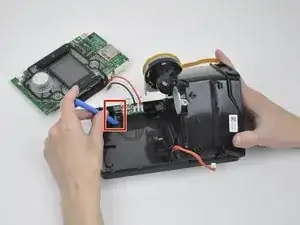

Нажмите на рычаг пластиковой защёлки на соединителе проводки моторного насоса.

Аккуратно потяните разъём от стороны материнской платы. Лёгкое покачивание может облегчить снятие разъёма.

Тяните за белые пластиковые разъёмы, а не за сами провода. Тяга за провода может повредить мелкие контакты внутри разъёмов.

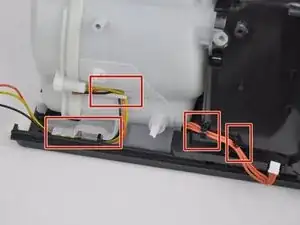

При сборке убедитесь, что провода зажаты в клипсах (показаны красными прямоугольниками) на корпусе насоса и шасси. Это предотвратит мешание проводов положению материнской платы.

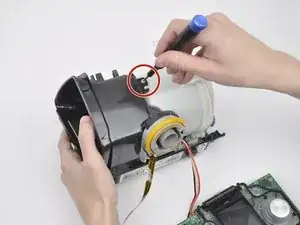

Отверните винт TR10 Torx длиной 14 мм (расположен выше выходного отверстия воздуха) в корпусе водяного резервуара.

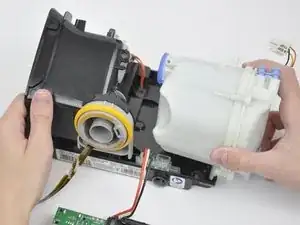

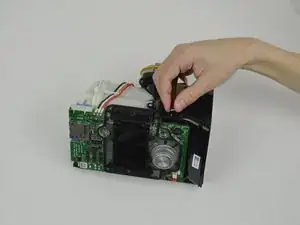

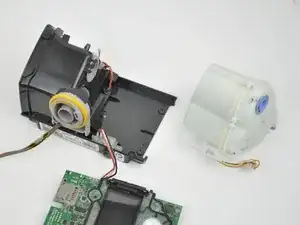

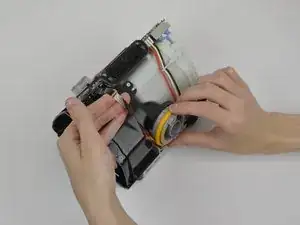

Держите чёрный пластиковый корпус устройства и сдвиньте корпус насоса в сторону от корпуса устройства.

Нижняя часть корпуса насоса и шасси устройства имеют соответствующие направляющие (отмечены оранжевыми прямоугольниками), которые должны быть совмещены при снятии или установке корпуса насоса.

Разместите устройство так, чтобы выходной воздуховод был направлен от Вас.

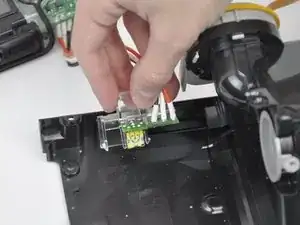

Надавите одним из инструментов для вскрытия на прозрачную пластиковую защёлку (с левой стороны) в направлении выходного воздуховода.

Надавите инструментом для вскрытия вверх на защёлку, чтобы отсоединить прозрачную пластиковую защёлку от соответствующей защёлки на чёрном пластиковом корпусе устройства.

Приложите умеренное усилие к квадратной прозрачной пластиковой вкладке в направлении выходного воздуховода, одновременно потянув квадратную вкладку вверх.

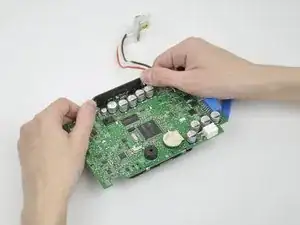

Извлеките плату из шасси устройства.

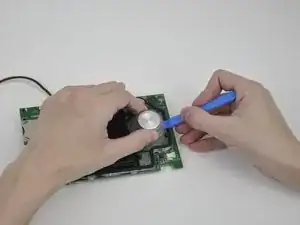

Подденьте ручку от крышки экрана лопаткой или инструментом для вскрытия, поддерживая противоположную сторону ручки и потянув её вверх и от крышки.

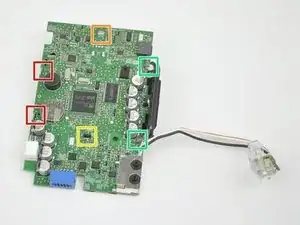

Надавите инструментом для вскрытия на два выступающих прозрачных пластиковых язычка по длинному краю платы, чтобы отщёлкнуть их от платы. Аккуратно нажмите вниз на верхнюю часть язычков и поднимите плату вверх, пока язычки не опустятся немного ниже уровня печатной платы и больше не будут её фиксировать.

Повторите процедуру, чтобы отщёлкнуть язычок на коротком крае платы.

Повторите процедуру, чтобы отщёлкнуть язычок по центру платы.

Осторожно: инструмент для вскрытия не должен соскользнуть по плате. Это может повредить компоненты на плате.

Сдвиньте крышку экрана от себя, используя большие пальцы, пока она не освободится от верхней части платы.
