Разборка осциллографа Tektronix TBS1062

Медицинские устройства

Существует руководство для этого осциллографа: Руководство по обслуживанию серии TBS1000

Полная разборка достигается лучше всего при следовании процедурам в порядке, указанном в следующей таблице:

1) Задние ножки (См. страницу 6-8, Задние ножки.)

2) Откидные ножки (См. страницу 6-9, Откидные ножки.)

3) Ручки на передней панели (См. страницу 6-9, Ручки на передней панели.)

4) Задний корпус (См. страницу 6-10, Задний корпус.)

5) Передние ножки (См. страницу 6-11, Передние ножки.)

6) Модуль источника питания (См. страницу 6-12, Модуль источника питания.)

7) Внутренний узел (См. страницу 6-13, Внутренний узел.)

8) Кабель передней панели (См. страницу 6-15, Кабель передней панели.)

9) Модуль основной платы (См. страницу 6-16, Модуль основной платы (без модуля адаптера дисплея.)

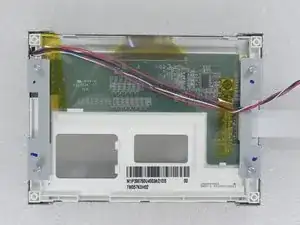

10) Модуль дисплея (См. страницу 6-19, Модуль дисплея.)

11) Модуль передней панели (См. страницу 6-20, Модуль передней панели.)

12) Клавиатура (См. страницу 6-21, Клавиатура.)

Шаг 1

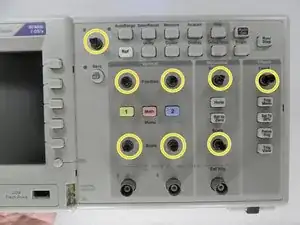

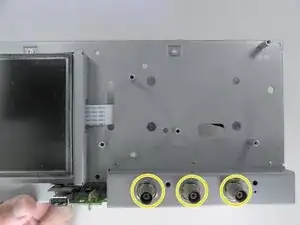

Уберите все восемь пластиковых кнопок.

Уберите пять винтов Torx T15.

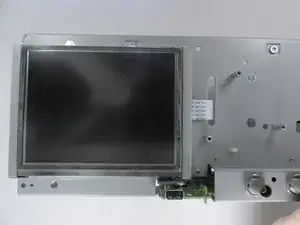

Снимите переднюю панель, вытянув ее.

Шаг 2

Снимите силовой разъем с крышки.

Уверенно возьмитесь за переключатель ВКЛ/ВЫКЛ и вытащите его прямо из корпуса.

Вставьте кнопку в углубление для кнопки ВКЛ/ВЫКЛ, пока она не щелкнет на месте.

Удалите два черных пластиковых заглушки снизу.

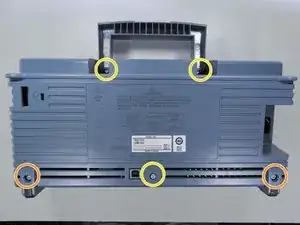

Уберите пять винтов Torx T15.

Снимите заднюю крышку.

Шаг 3

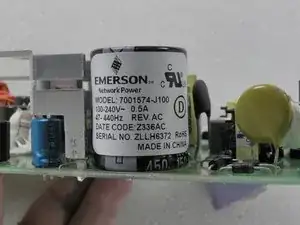

Даже при отключении блок питания может сохранять опасное высокое напряжение. Избегайте контакта с задней стороной платы или другими компонентами. Используйте изолирующие электрические перчатки. Убедитесь, что конденсаторы разряжены перед тем, как прикасаться к ним.

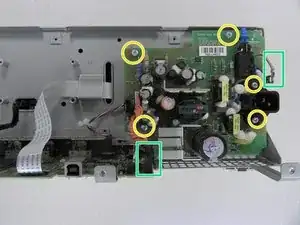

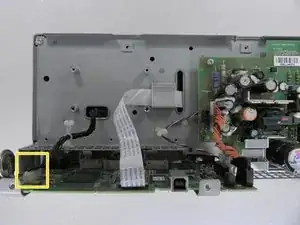

Отключите разъем питания J101 от материнской платы.

Отключите соединение заземления.

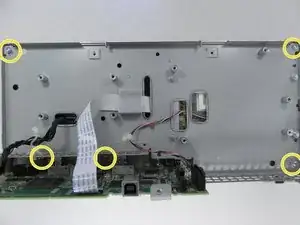

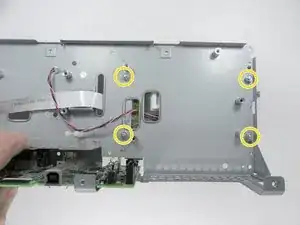

Уберите 5 винтов Torx T15.

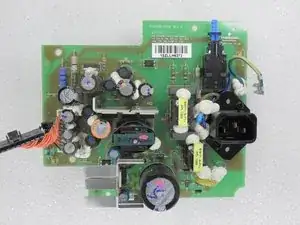

Снимите плату источника питания.
