Разборка звукового динамика сигнализации Newport e500
В данном руководстве описываются процессы удаления и замены звукового динамика сигнализации внутри Newport e500. Для выполнения операций потребуется динамометрический ключ и крестовая отвертка. Звуковой динамик расположен на задней панели. Для получения дополнительной информации обратитесь к странице 79 сервисного руководства.
Шаг 1
Установите устройство так, чтобы верхняя крышка была обращена к вам.
Откройте верхнюю крышку.
Шаг 2
Снимите четыре шестигранные гайки и пружинные шайбы (по две на каждом шарнире), которые крепят крышку к шарнирам с левой стороны пневматического блока.
Шаг 3
Снимите крышку и отложите в сторону. Сохраните крепежные детали для повторной сборки.
Шаг 4
Поднимите и снимите гибкий резиновый выходной патрубок выдоха (постепенно вытягивая).
Шаг 5
Отключите трубки с обеих сторон датчика потока и две трубки от клапана выдоха.
Шаг 6
Вытяните модуль выдоха вверх, чтобы снять его с GDU.
Шаг 7

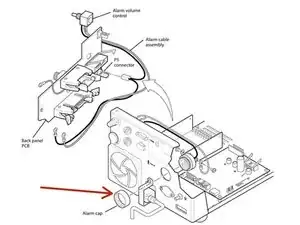

Открутите стопорное кольцо сигнализации с внешней стороны задней панели; затем извлеките динамик из внутренней части задней панели.
Шаг 8

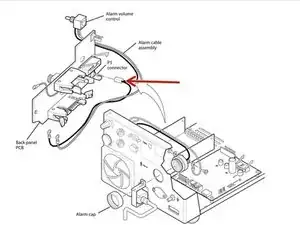

Отключите сборку кабеля сигнализации от P5 на печатной плате задней панели.
Заключение
Для повторной сборки устройства следуйте указанным инструкциям в обратном порядке.
