Разборка блока питания Newport e500

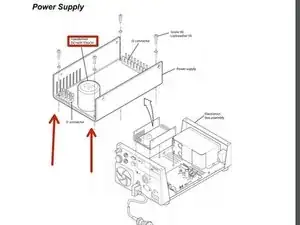

Этот шаг по удалению блока питания должен выполняться осторожно. Важно отметить, что ни в коем случае нельзя прикасаться к трансформатору на блоке питания. Это может привести к необратимому повреждению. Для дополнительной информации см. страницу 75 сервисного руководства.

Шаг 1

Разместите устройство так, чтобы верхняя крышка была обращена к Вам.

Откройте верхнюю крышку.

Шаг 2

Снимите четыре шестигранные гайки и фиксирующие шайбы (по две у каждого шарнира), которые крепят крышку к шарнирам на левой стороне пневматического блока.

Шаг 3

Снимите крышку и отложите в сторону. Сохраните крепёжные детали для последующей сборки.

Шаг 4

Осторожно положите GDU на правый бок так, чтобы передняя часть GDU была обращена к Вам.

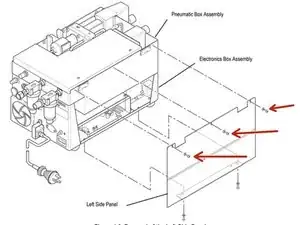

Снимите три винта и шайбы на верхнем крае левой боковой панели.

Шаг 5

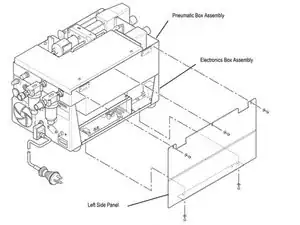

Снимите два винта и шайбы с нижней стороны левой боковой панели.

Шаг 6

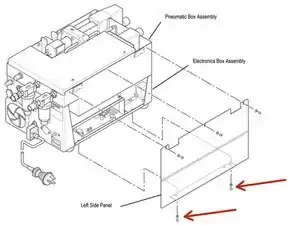

Снимите левую боковую панель. Сохраните крепёжные детали для последующей сборки.

Шаг 7

Осторожно положите GDU на левый бок.

Шаг 8

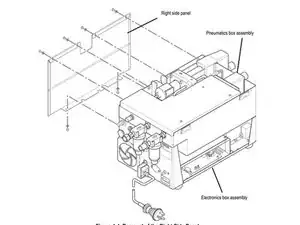

Снимите четыре винта и шайбы на верхнем крае правой боковой панели.

Шаг 9

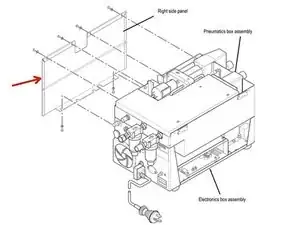

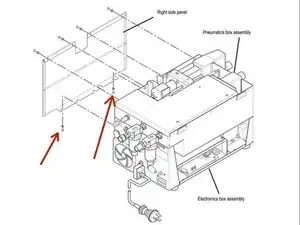

Снимите два винта и шайбы с нижней стороны правой боковой панели.

Шаг 10

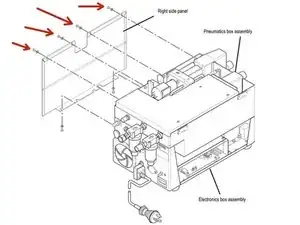

Снимите правую боковую панель. Сохраните крепёжные детали для последующей сборки.

Шаг 11

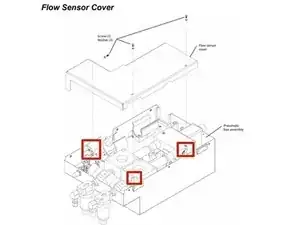

Снимите три винта и шайбы, которые крепят крышку датчика потока к сборке пневматического блока. Сохраните крепёжные детали для последующей сборки.

Шаг 12

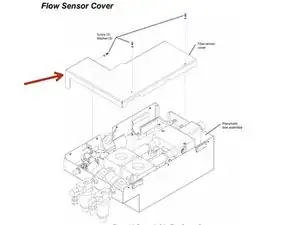

Снимите крышку датчика потока.

Шаг 13

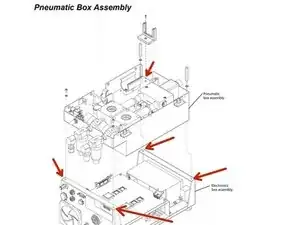

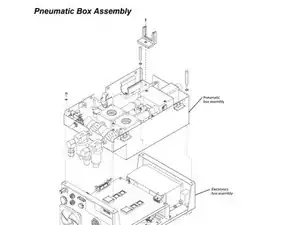

Снимите два винта и шайбы (задние углы), один винт и шайбу (кронштейн поддержки модуля выдоха) и два стоек с шайбами (передние углы), которые крепят сборку пневматического (верхнего) блока к сборке электронного блока. Поднимите пневматический блок и осторожно наклоните в сторону.

Шаг 14

Отсоедините кабели от разъёмов J1, J2, J3, J4, J5 и J6 на основной плате (4 разъёма не видны из-за закрытия боковой панелью). Запомните положение этих разъёмов для последующей сборки.

Шаг 15

Если ещё не отсоединены, снимите кабели подогревателя с J5 и J6 на плате DC-DC преобразователя питания.

Шаг 16

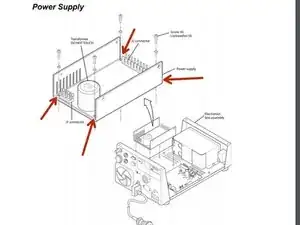

С нижней стороны сборки электронного блока снимите четыре винта и пружинные шайбы, которые крепят блок питания к корпусу сборки.

Шаг 17

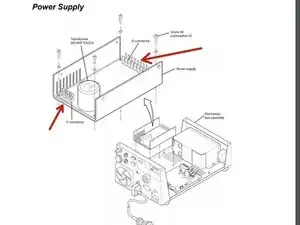

Отключите кабели от разъёмов J1 и J2 на блоке питания.

Шаг 18

Поднимите блок питания и извлеките его из сборки электронного блока.

Заключение

Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
